Это относится к постступенчатой части классического золотого голоса MingjiE-305 усилитель. Хорошо известно, что E-305-это известная машинаС рыночной стоимостью около 100000. Входной частиПост-усилитель принимает дифференциальную схему FET diamond ромба, иЗвук очень хороший. Особенно бас, сильный и мощный! ВОтличная структура заключается в том, что полночастотный эффект всегоСхема вполне идеальна. Входная дифференциальная линейная архитектураСостоит из знаменитых трубок Toshiba 2SK246 и 2SJ103. МногоФинансируемые из-за рубежа, 10000-amp усилители использовать полевого транзистора Алмазный диск структуры,Такие как Marantz M8. ..

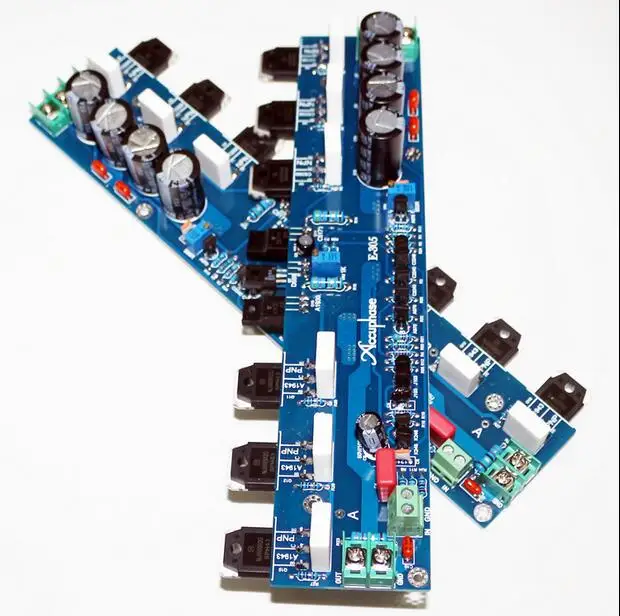

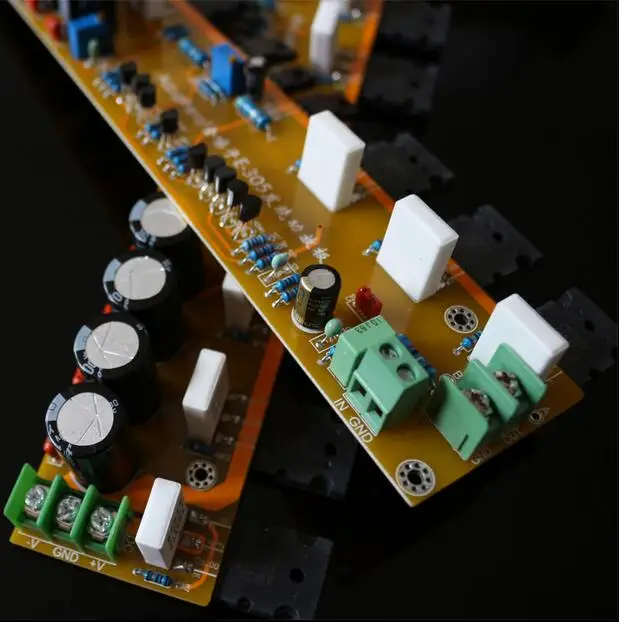

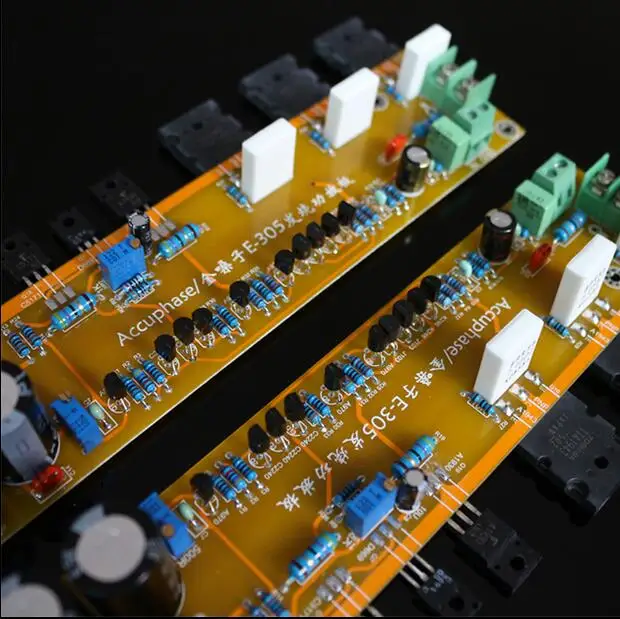

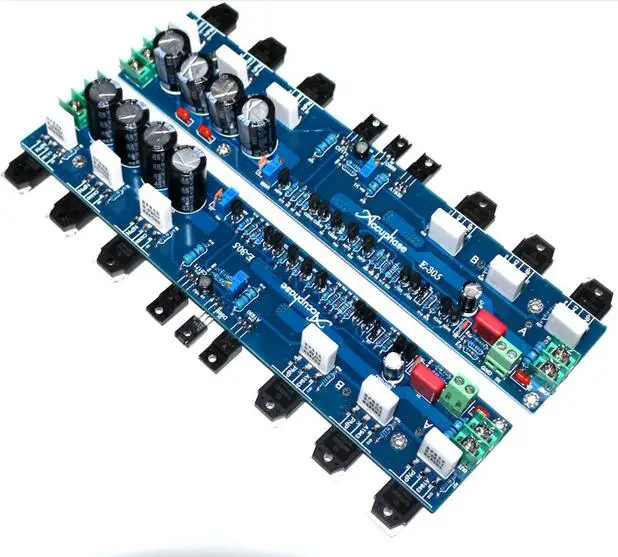

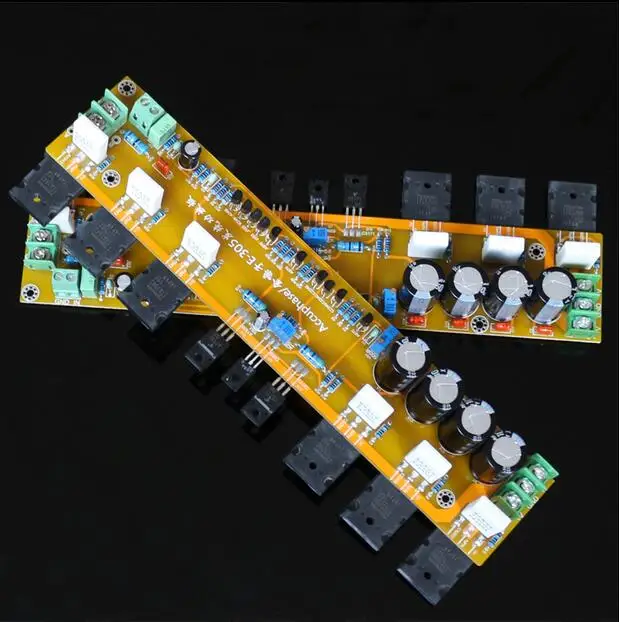

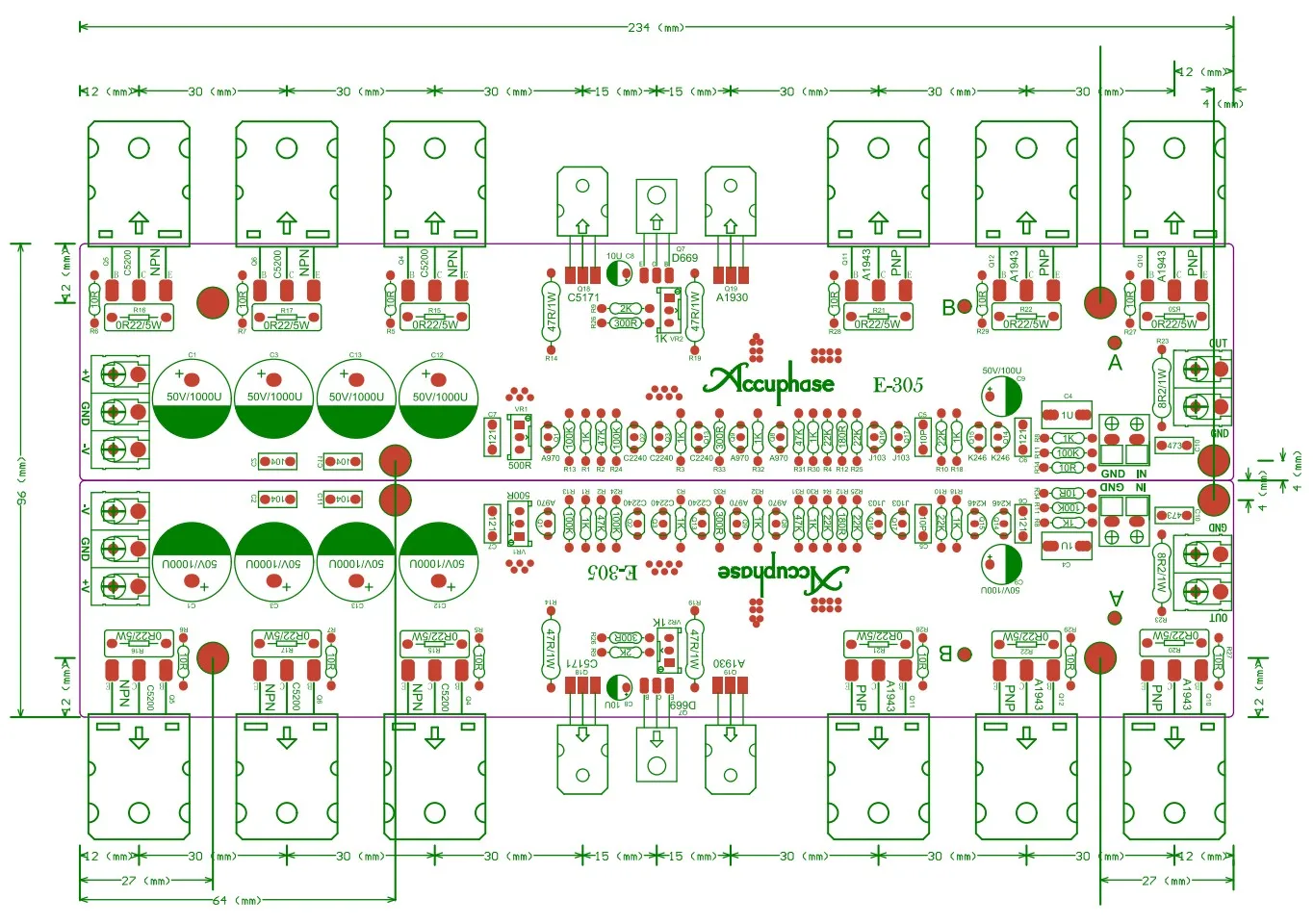

Размер печатной платы: 234 мм в длину * 48 мм в ширину
Размер готовой доски: 234 мм в длину * 65 мм в ширину * 33 мм в высоту

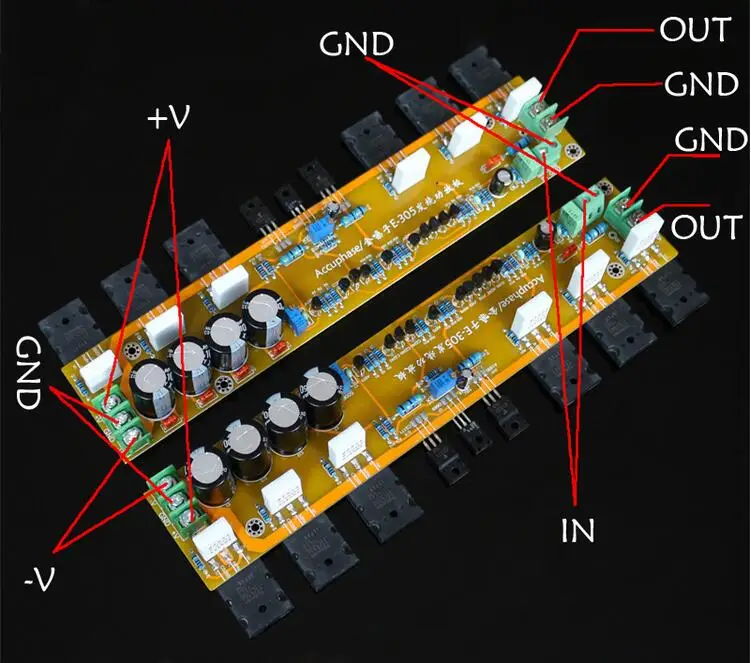

Диапазон электропитания: Двойной 30-60 В постоянного тока, рекомендуется выбрать Двойной источник питания DC50V
Мощность: 250 Вт (полное гармоническое волновое искажение THD + N<0.1%), DC +-50, нагрузка 4Ω
Общее гармоническое искажение: 0.08% (20 Гц-20 кГц)
Шаги ввода в эксплуатацию:
СтатическийРегулировка тока: после завершения сварки, сделайте хорошую работу по нагревуРассеивание. Перед включением, сначала Настройте VR2 по часовой стрелкеИзбегайте чрезмерного статического тока в момент включения, в результате чегоНенужные потери), и отрегулируйте среднее напряжение после включенияОн близок к 0мв. Затем Настройте потенциометр VR2 (1K) так, чтобыНапряжение в двух точках AB составляет 22 мВ, а затем разделите напряжение наДве Точки AB сопротивлением 0,22Ω, и результатТихий ток. Пример: напряжение в двух точках AB составляет 22 мВ,22/0.22 = 100 мА; Напряжение в двух точках AB составляет 44 мВ, 44/0.22 = 200 мА.Отрегулируйте ток против часовой стрелки, чтобы стать большеНаоборот, чтобы стать меньше. В основе обеспечения того, чтобыТемпература радиатора составляет около 50 градусов при фактическом использовании,Сила тока должна быть скорректирована как можно выше
Средняя точкаРегулировка напряжения: после завершения настройки тока,Отрегулируйте потенциометр VR1 (500R) так, чтобы напряжение OUT и GND были0 мВ, обычно ок в пределах 10 мВ.
