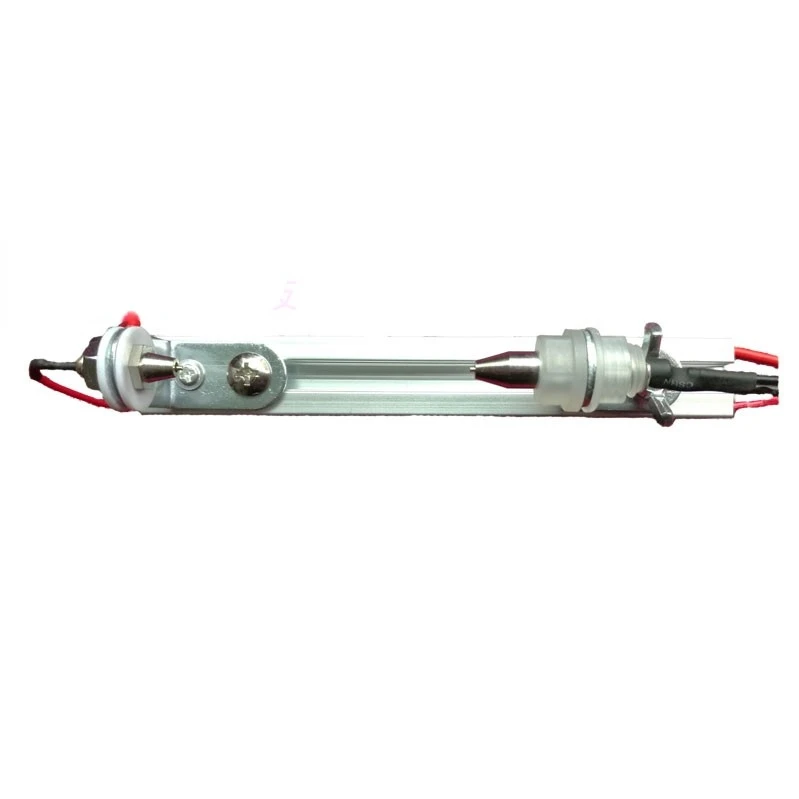

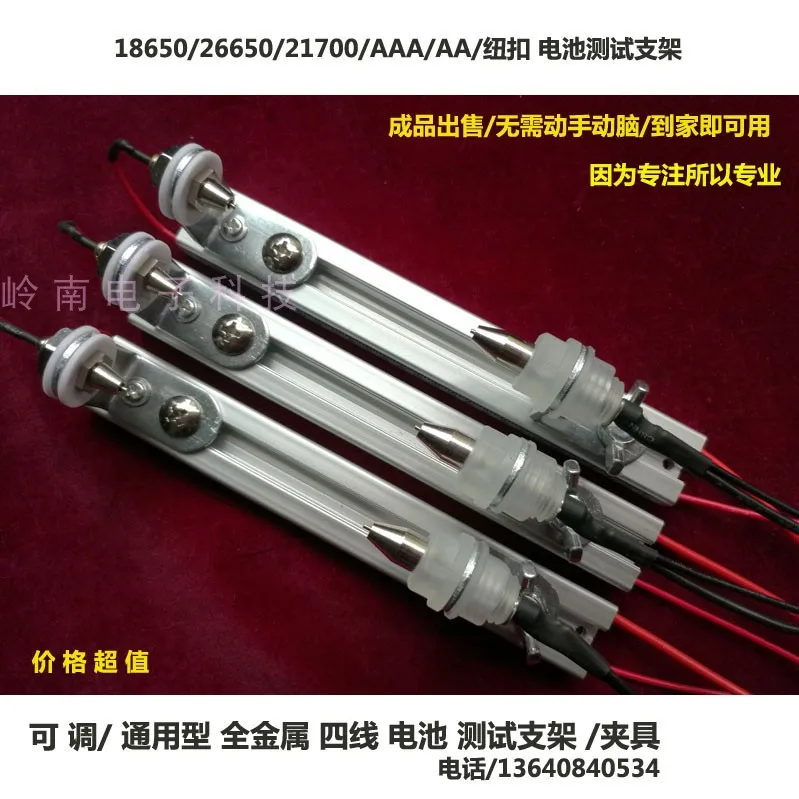

Четырехпроводная испытательная подставка для аккумулятора 18650, емкость 26650, держатель для проверки емкости аккумулятора, подставка для проверки внутреннего сопротивления AA

18650 батарея четыре провода тест rack26650емкость база тестера

32650 батарея clampAAInternal сопротивление тестер кронштейн

(Максимально допустимый размер батареи: диаметр 32 мм, длина 80 мм)

Инструкции для испытательного стенда с четырьмя проводами

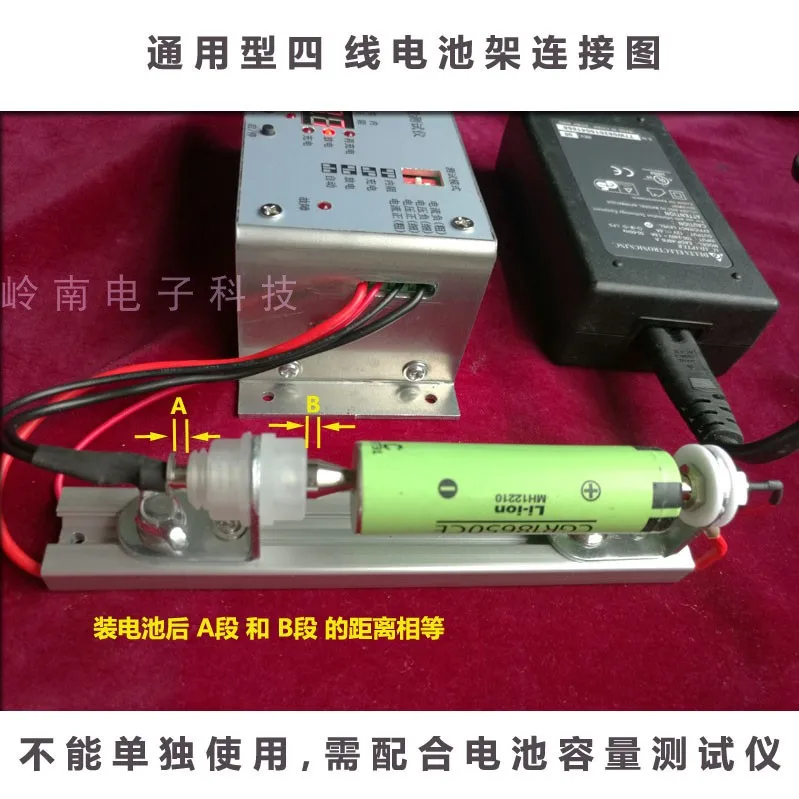

Первый: инструкции по проводке

Черная Толстая линия-подключен к отрицательному полюсу тока разряда тестера

Черная тонкая линия-подключение отрицательного полюса тестирования напряжения

Красная тонкая линия-подключен к тестеру напряжение Тест Положительный

Красная толстая линия-подключен к току разряда положительного полюса тестера

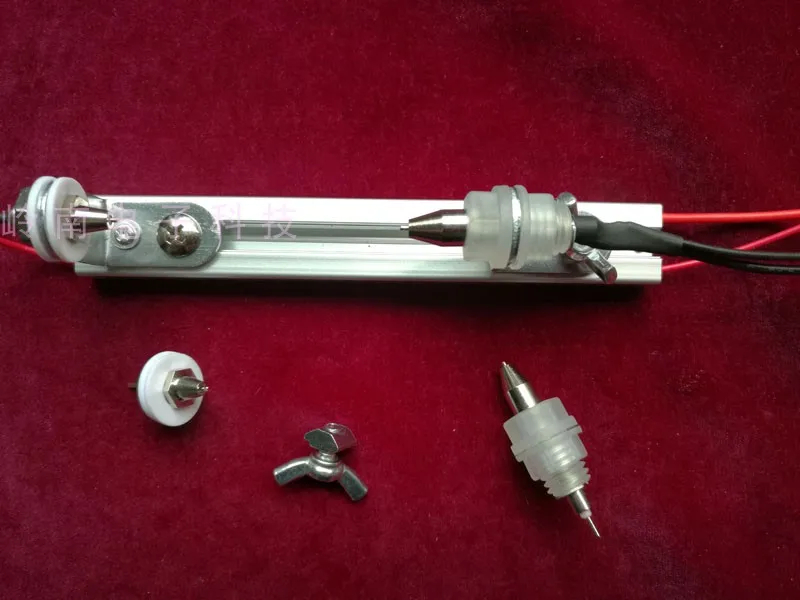

Два: инструкции по установке батареи

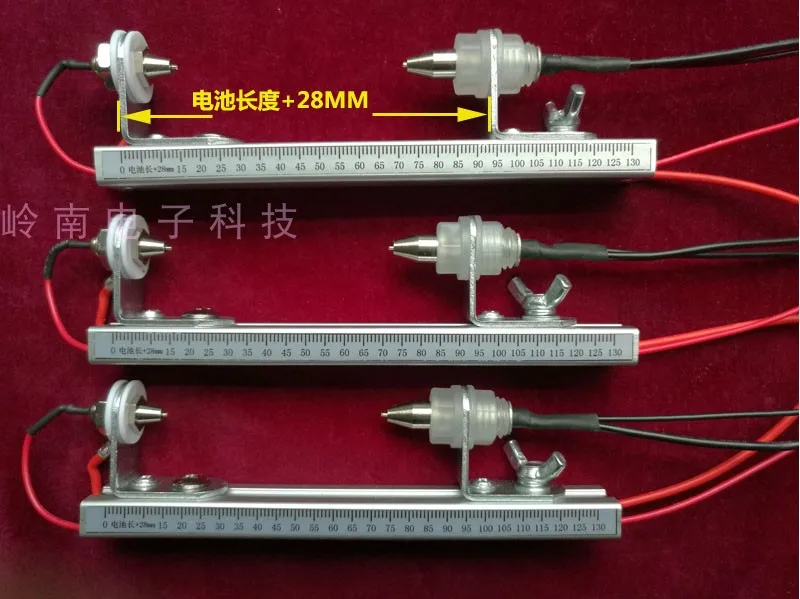

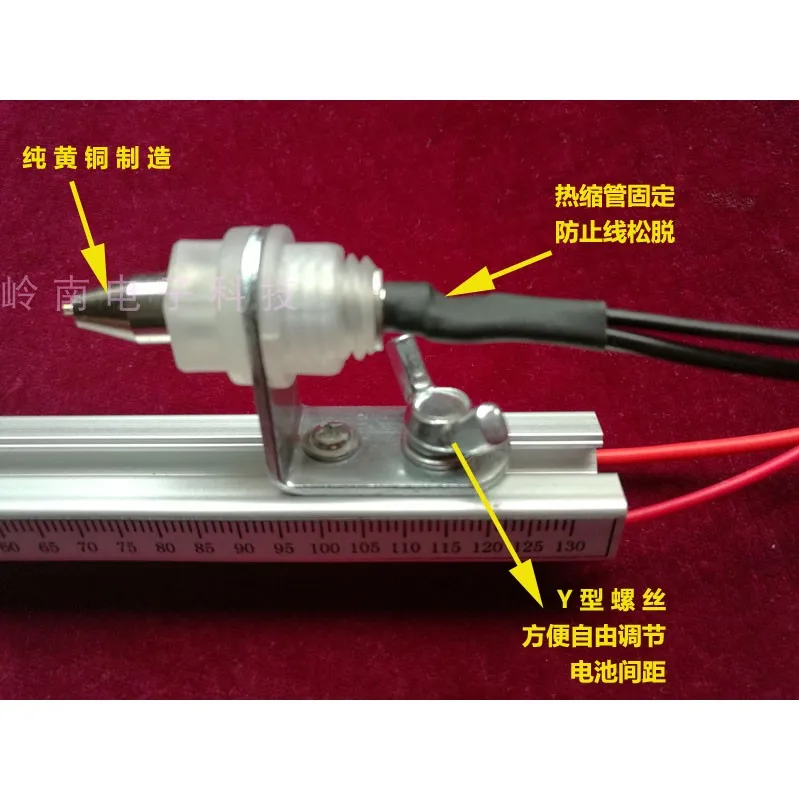

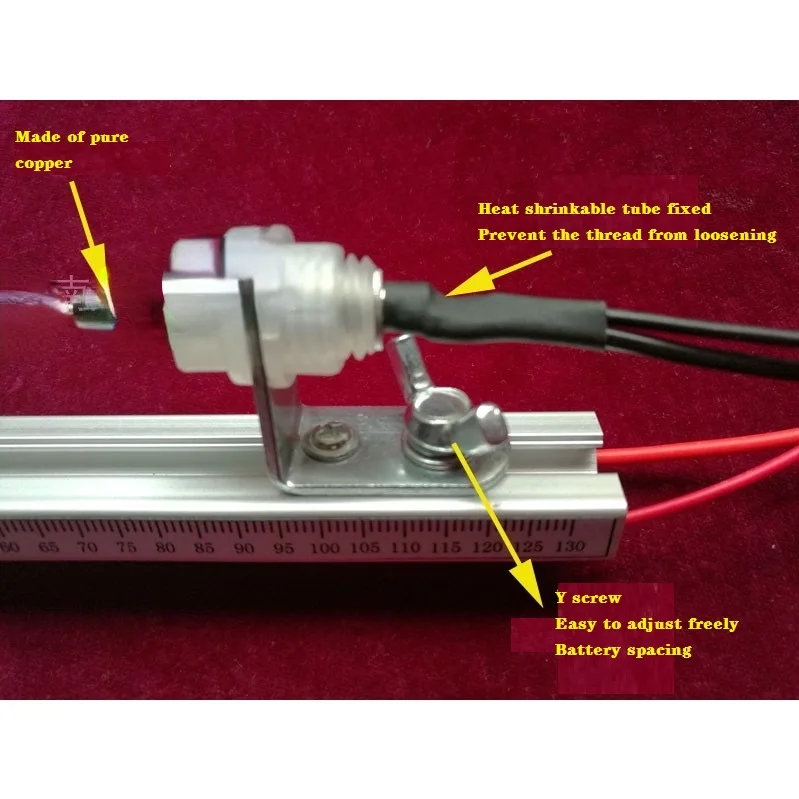

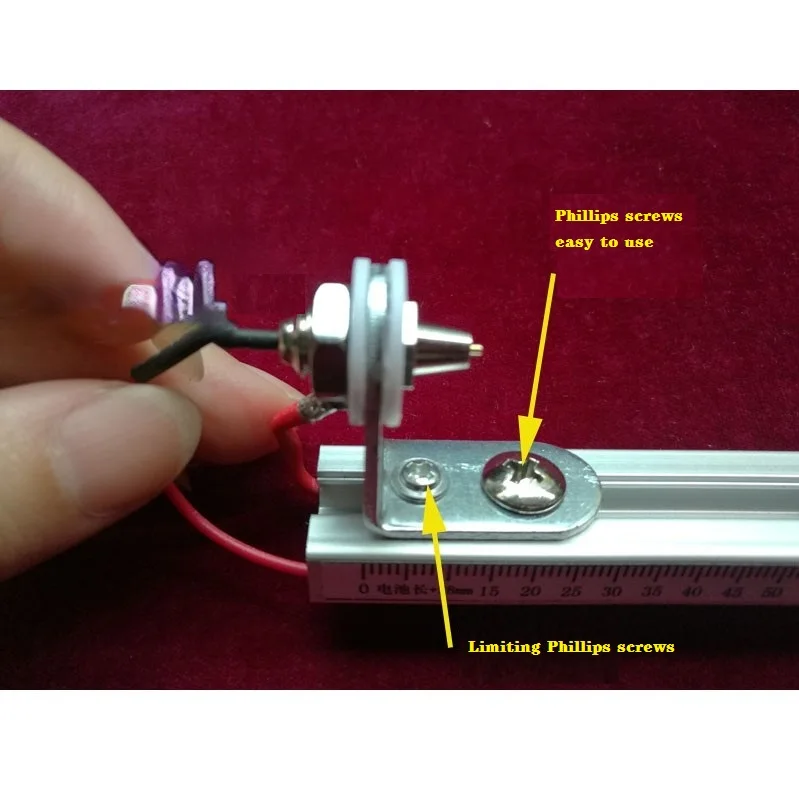

Расстояние между двумя опорами составляет примерно длину аккумулятора+ 28 мм,Длина сжатия отрицательного контакта аккумулятора составляет3 ммО, не сдавливайте отрицательный контакт, чтобы избежать плохого контакта, вызванного весенней усталостью.

Три: преимущества этого четырехпроводного испытательного стенда

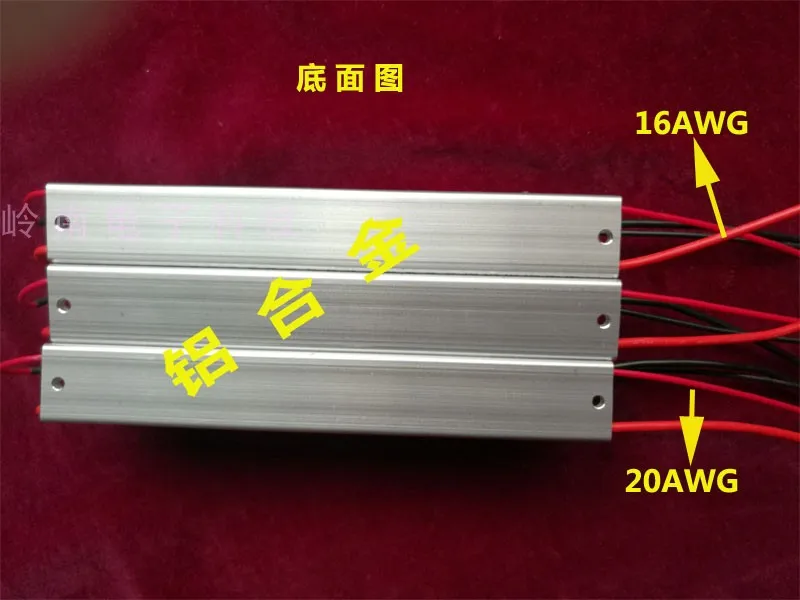

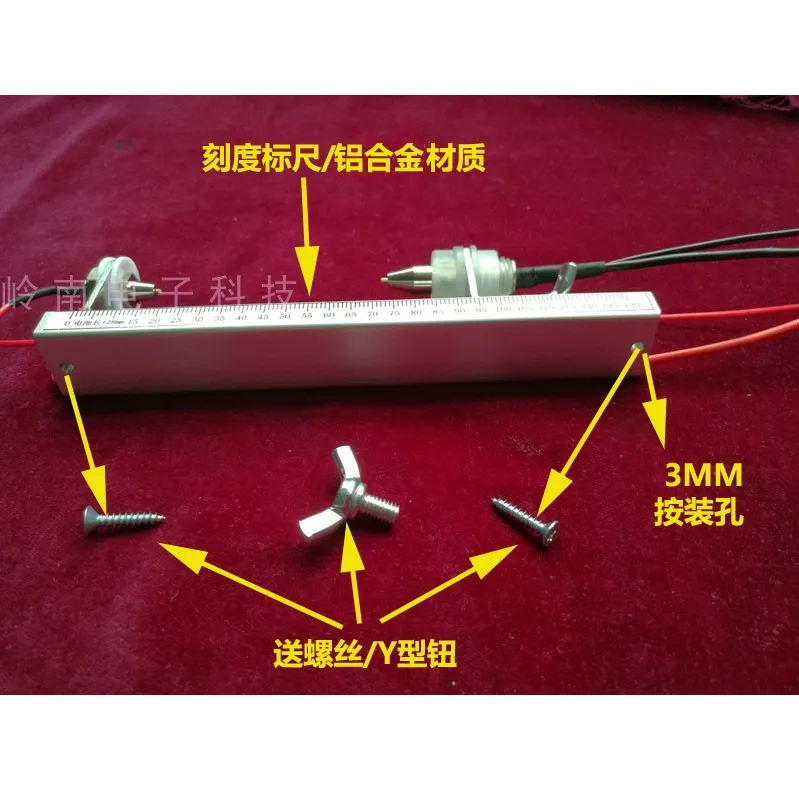

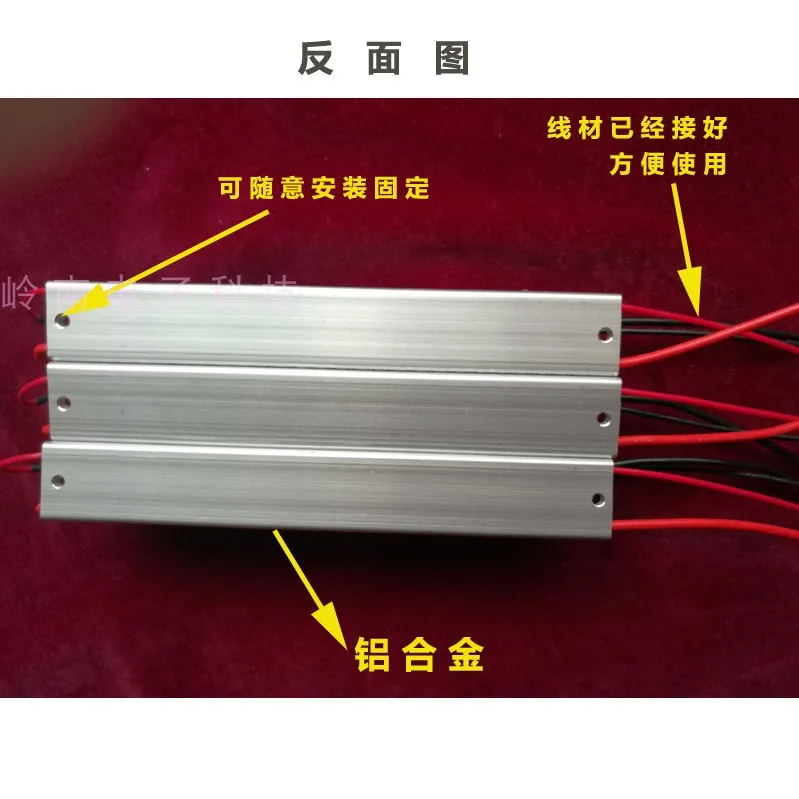

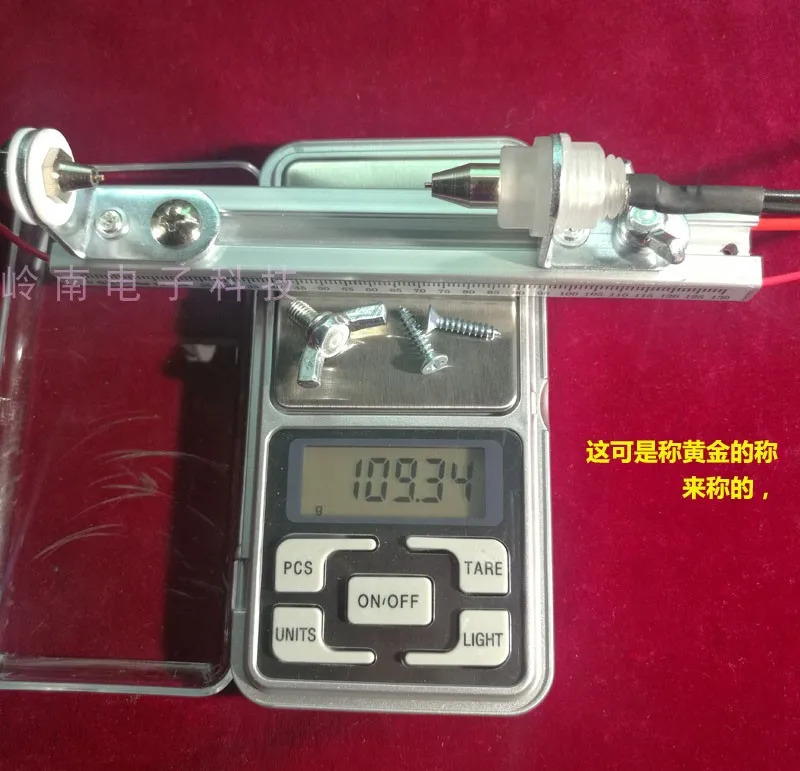

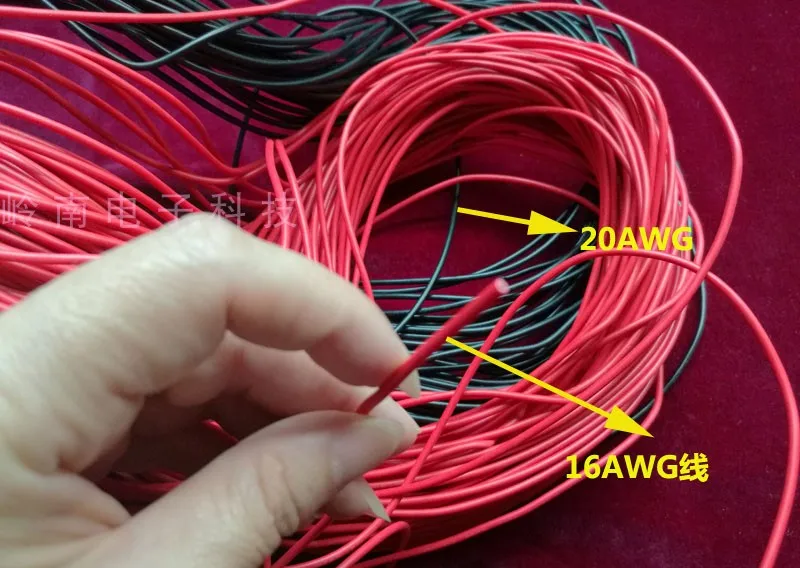

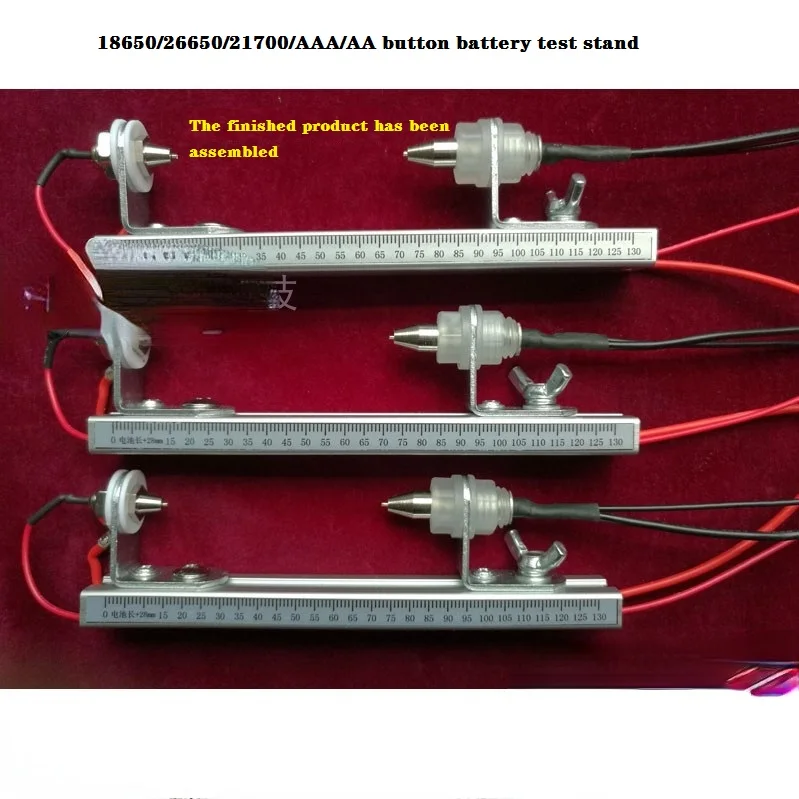

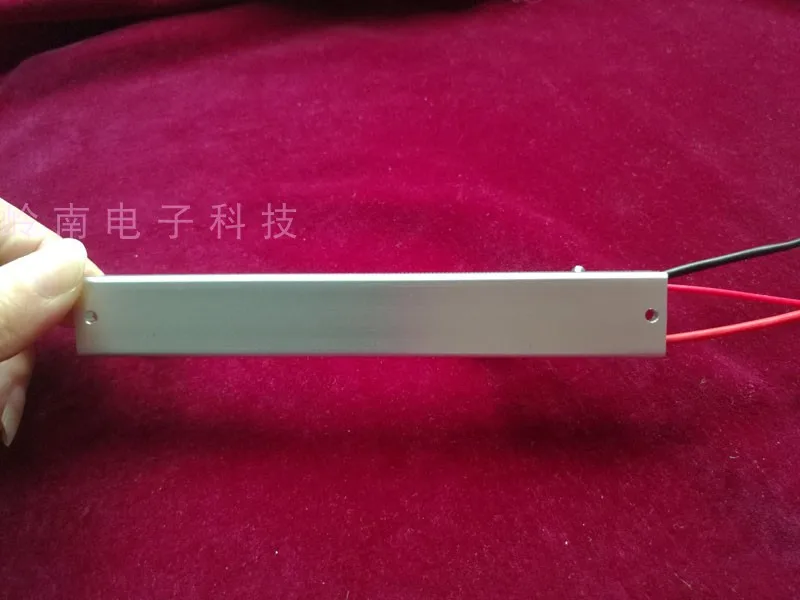

Простой в использовании, не дорогой, экономичный, потратьте то, что вам нужно (например, основание удлинено, сверление на обоих концах, удобная фиксированная установка. Утолщение диаметра проволоки, обеспечивает точное и надежное тестирование. Продаем после сборки и тестирования, гарантируем качество), если вы можете сэкономить деньги, вы можете сэкономить деньги (оцинкованные детали, которые могут соответствовать требованиям, должны использоватьсяПВХЭкологически чистая медная проволока)

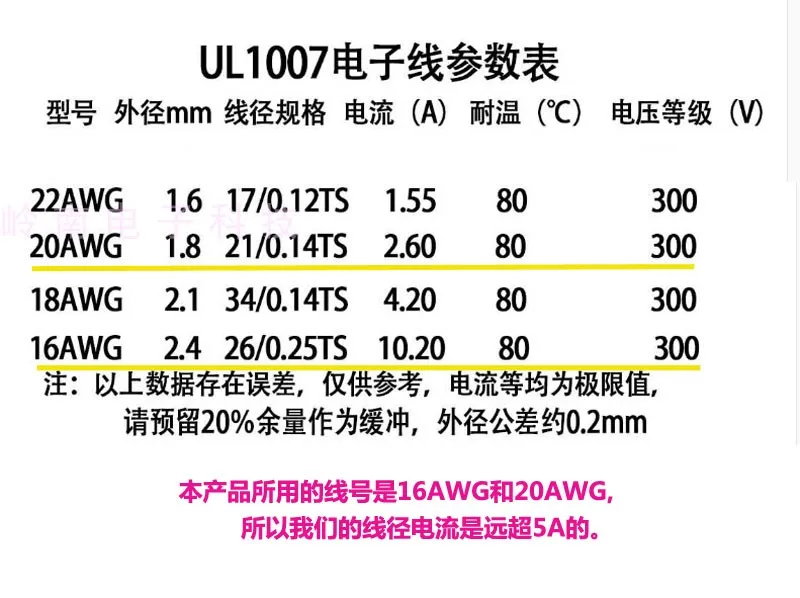

Четыре: почему аксессуары испытательной стойки не изготовлены из нержавеющей стали, провод из силикагеля не используется для проводов

Что я хочу сказать об этой проблеме, это наружная Оцинкованная железная комната, солнце и дождь не обязательно три, она ржавела и сломалась за пять лет, испытательная подставка не Нужно часто двигаться, не имеет значения, мягкий провод или нет, нет необходимости использовать дорогой силиконовый провод, что делает лучшее использование всего нашего дизайна!

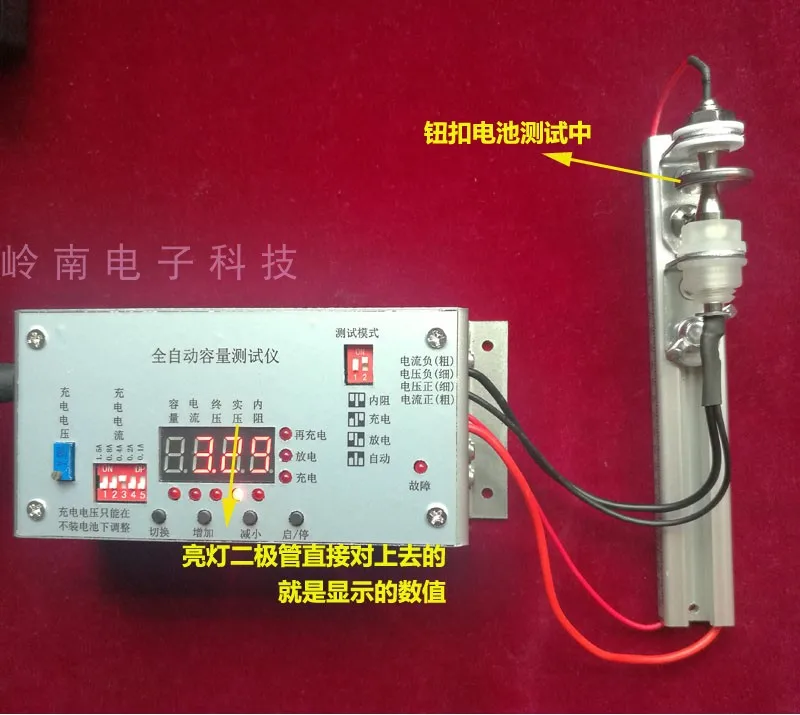

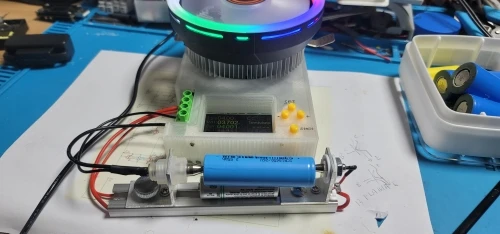

Пять: почему используется метод теста на четыре провода для проверки емкости аккумулятора или внутреннего сопротивления

Мы знаем, что провода и зажимы батареи имеют определенное сопротивление, когда ток течет через, будет генерироваться определенное падение напряжения, один0,05Сопротивление Ома при прохождении5Падение напряжения, вызванное током ампер0,25Вольт, чехол из двухпроводная метод, проверка емкости аккумулятора или внутреннее сопротивление, потому что ток и напряжение пройти через один и тот же канал, результат теста на напряжение машины будет ниже фактического напряжения батареи0,25Вольт (метод тестирования напряжения мгновенным разрывом тока является Другим вопросом). Тест на четыре провода, потому что напряжение является независимым каналом, ток очень мал, падение давления незначительно, нет никакой разницы между напряжением, проверенным машиной, и фактическим напряжением батареи.
