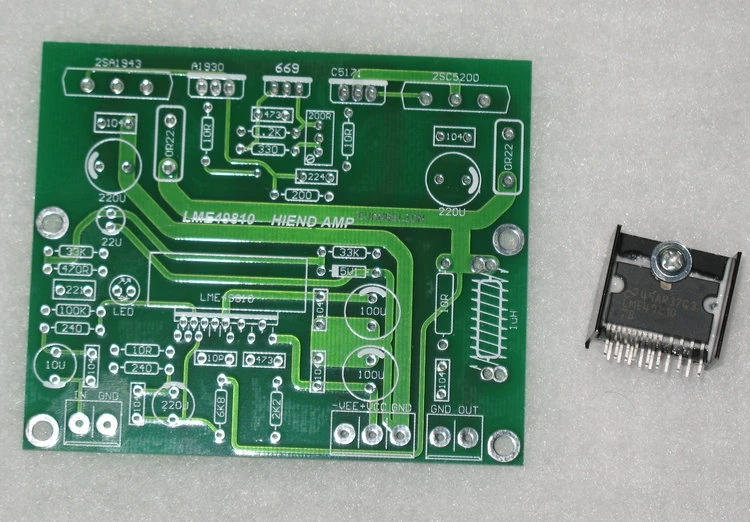

Плата усилителя мощности LME49810, 100 Вт, 8R (без микросхемы LME49810)

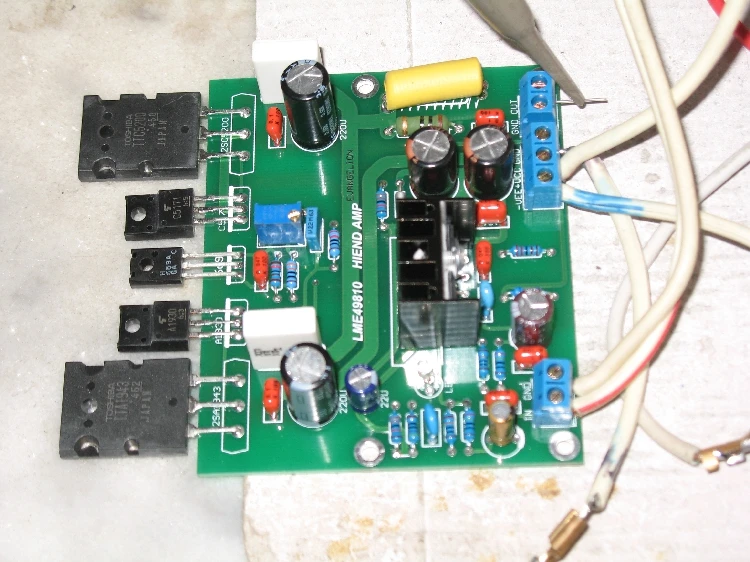

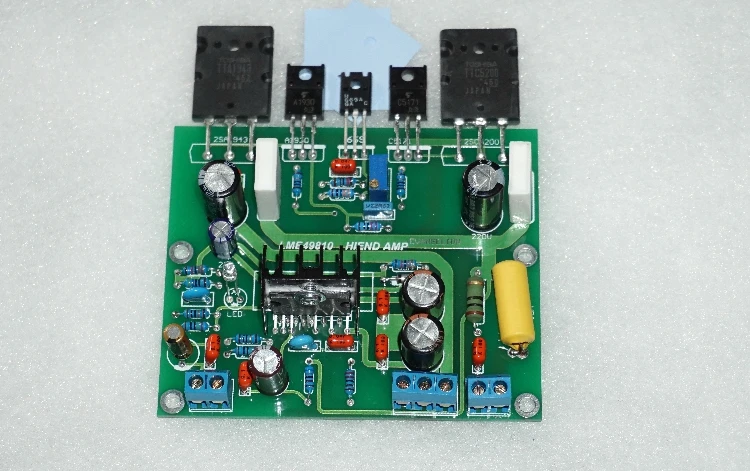

● Одна плата-один канал, пожалуйста, купите два, если вам нужно два канала.● Набор «сделай сам» должен быть сварен самостоятельно, готовая доска была сварена и протестирована.● Все комплекты или готовые платы не включают LME49810 IC, вам необходимо приобрести LME49810 IC отдельно.

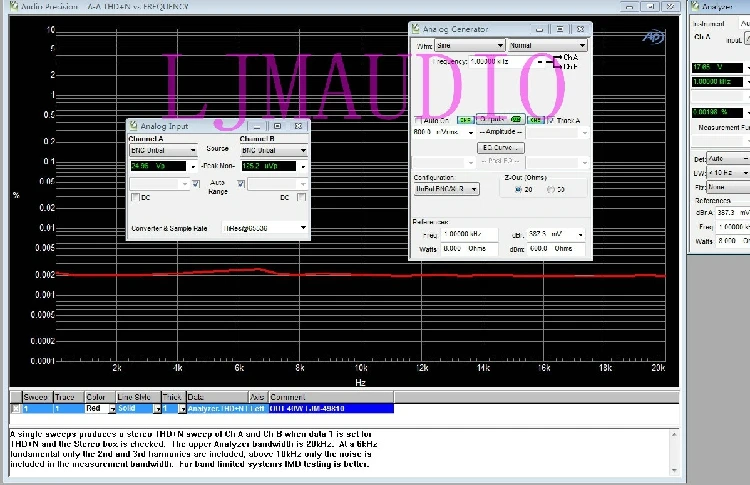

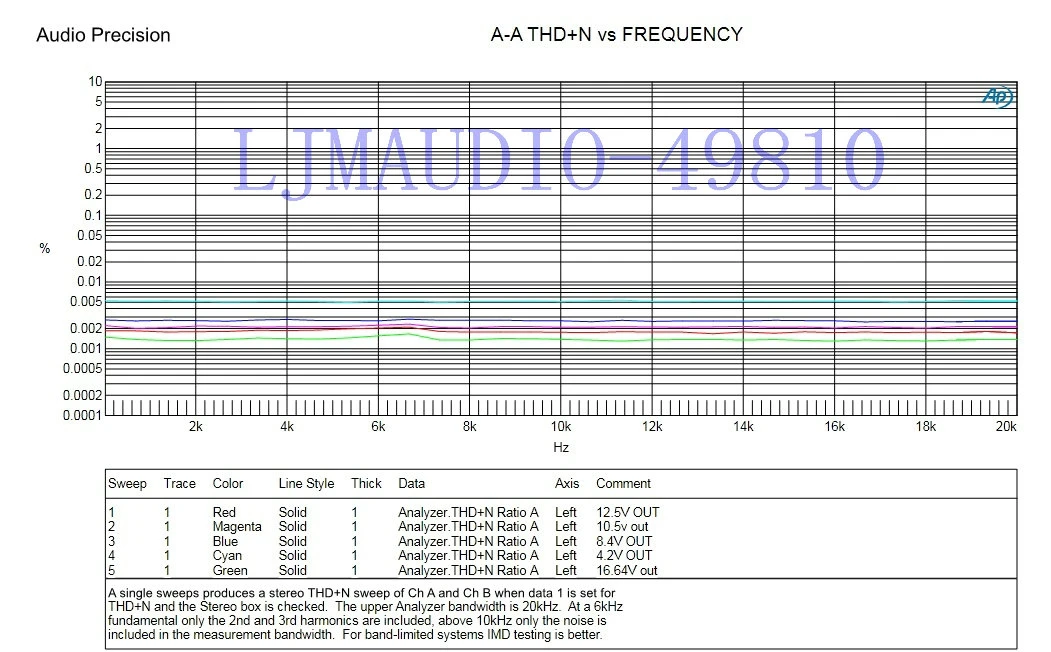

LME 49810-это новейший флагманский чип усилителя мощности из США.Поскольку обычный усилитель мощности IC представляет собой один интегральный чип схемы, то есть, входной этап, усилительный этап и выходной этап аудиоусилителя находятся на одном чипе. Этап выходной мощности будет вырабатывать относительно большое количество тепла, и это тепло будет подано обратно на этап входного сигнала малого размера в том же чипе и на стадии усилителя сигнала. Этот искажающий механизм называется тепловым искажением. Это также подробно и проверено в книге для себя.Таким образом, чтобы решить эту проблему, NS National полупроводник представил LME 49810 и LM49830 серии усилителей мощности ICs в своих более поздних продуктах.49810-это конструкция, которая отделяет стадию усилителя малого сигнала от стадии вывода тока, что значительно улучшает производительность усилителя мощности и значительно улучшает мощность, Диапазон выходного напряжения, динамический диапазон, И максимальный выходной ток и мощность встроенного усилителя мощности IC. Это умноженный рост в несколько нагрузок.Искажение THD уменьшалось в несколько десятков раз, что в принципе можно сравнить с хорошо продуманным высококлассным дискретным усилителем мощности. Он даже превосходит многие дизайны дискретного усилителя мощности среднего диапазона.LJM сам разработал этот усилитель мощности около 2006, когда LME49810 впервые появился на рынке. Так как цена этой IC всегда была относительно высокой, относительно говоря, она не имеет большого преимущества перед дискретными усилителями мощности серии L, поэтому она не была запущена. Сейчас цена IC достигла приемлемой позиции. Теперь он на полке.Для тех, кто любит усилители мощности IC или начинающих, это очень хороший выбор, или для тех, у кого есть LM4766, или установили усилители мощности LM3886 или 4780, это улучшаемый вариант. В трубке высокой мощности используется японская оригинальная пара трубок Toshiba TTA1943 TTC5200.Введение параметра: это основано на официальных параметрах NS. Для конкретного фактического теста AP вы можете увидеть следующее Введение: это фактический тест LJM.100%-это фактические характеристики готовой платы.Размер печатной платы: 92 × 76 ммОсновные характеристики■ Широкий диапазон рабочего напряжения от ± 20 в до ± 100 в■ Скорость вращения 50 В/МКС (тип)■ Ток выходного привода 60 мА (тип)■ PSRR (f = DC) 110 дБ (typ)■ THD + N (f = 1 кГц) 0,0007 (тип)Основные характеристики чипа IC LME 49810(Характеристики микросхем и показатели производительности не равно показателям производительности печатной платы усилителя мощности, показатели производительности усилителя мощности связаны с дизайном разработчика и зависят от различной проводки и емкости)• Широкий диапазон рабочего напряжения ± 20 ± 100 вСкорость преобразования 50 В/МКС (тип)② Выходной ток привода 60 мА (тип)■ Psrr (f = DC) 110 децибел (typ)② THD + N(f = 1 кГц) 0,0007 (тип)Параметры этого набора/готовой платы:●Напряжение питания: DC +-15V to DC +-55V●Выходная среднеквадратичная мощность: 10- 150 Вт, 8 Ом, 1K Гц●THD + N = 0.002% 20 Гц-20 кГц 40 Вт RMS●Выходная силовая трубка импортирована из Toshiba TTA1943 TTC5200●Приводная трубка импортирована из Toshiba 2SA1930 2SC5171В этом комплекте не будут использоваться низкочастотные силовые трубки типа TIP142.Этот тип силовой трубки полностью отключает индикатор LME49810.
