Название: MKS GEN-L

Эта материнская плата интегрирована, которая основана на Marlin open source,Значительно совместим с Ramps & Mega2560. Кроме того, он является хорошим экономически эффективным с высокой производительностью.

Упаковочный лист

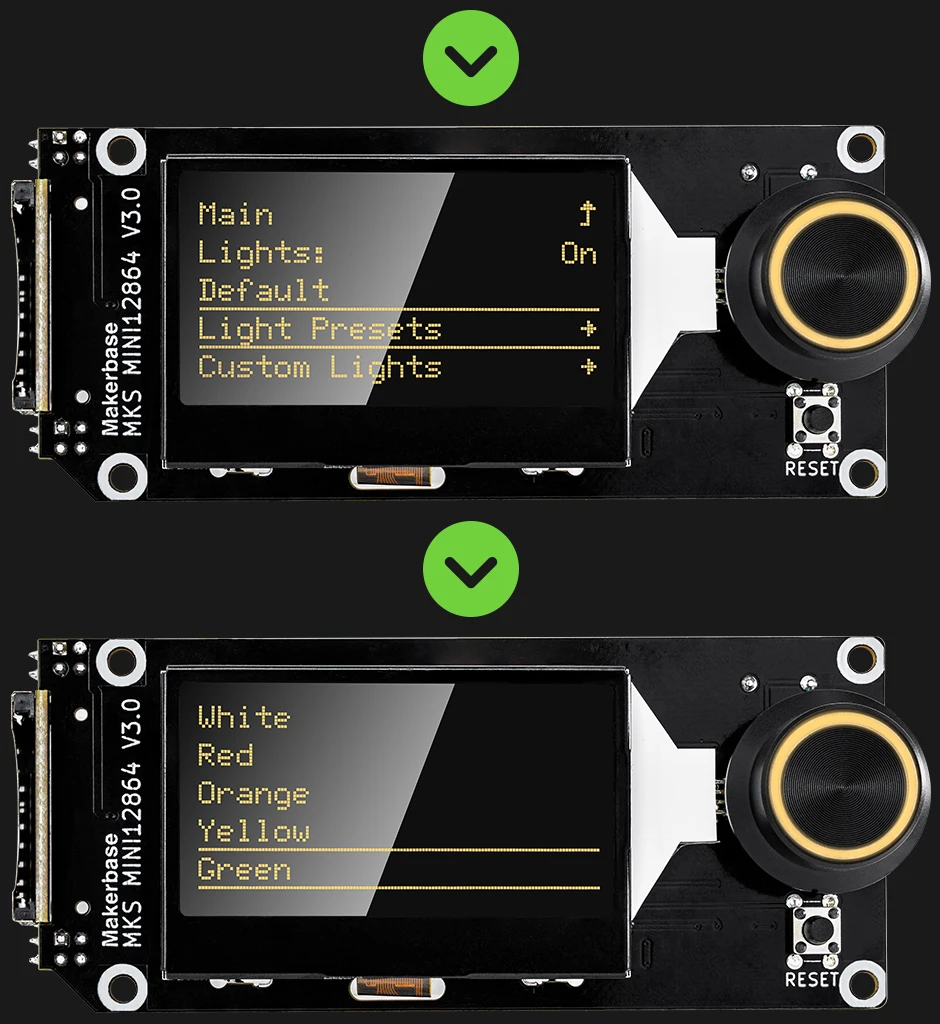

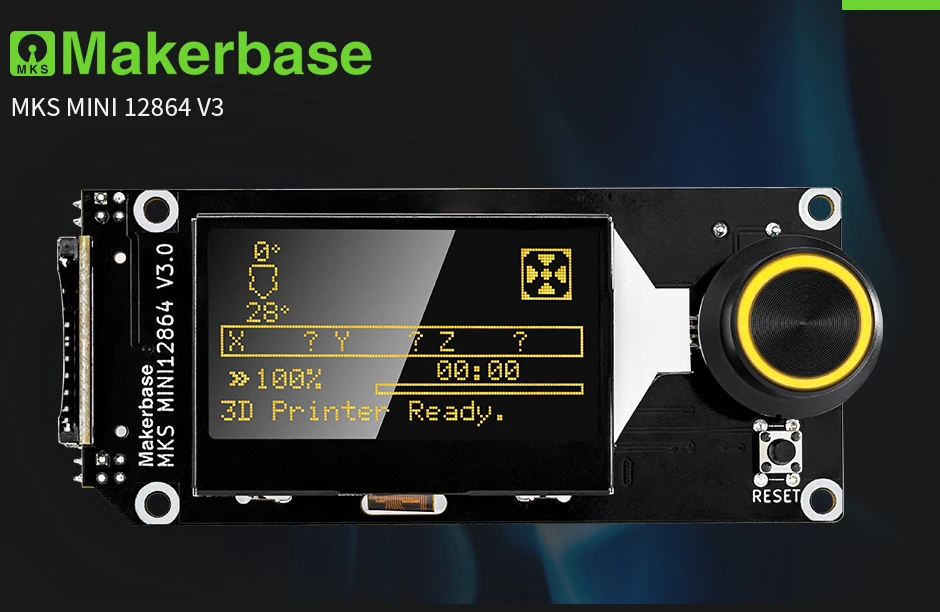

1 * MKS Gen-L V2.1 1 * MINI12864 LCD 1 * USB 2*10 pin кабель 1 * двойной Z модуль

Особенности

По сравнению с V1.0, V2.1 можно легко включить шаговый Драйвер TMC перемычками. Нет необходимости в проводке кабеля. Например: режим TMC2130 SPI, режим TMC2208/2209 UART. Сборка с высококачественным MOSFET, который хорошо охлаждается и обеспечиваетСтабильная работа в течение длительного времени. Используйте специальный чип питания, который имеет превосходное охлаждение и стабильное электричество. Принять стабильную и надежную схему фильтра для уменьшения помех. Улучшает производительность печати. Высоко, улучшите MOSFET охлаждение подогреваемой кровати. Легко и безопасно собирать двигатели, драйверы и концы в разных цветах. Внимание: при загрузке прошивки отсоедините все детали от платы.

Больше функций, как указано ниже

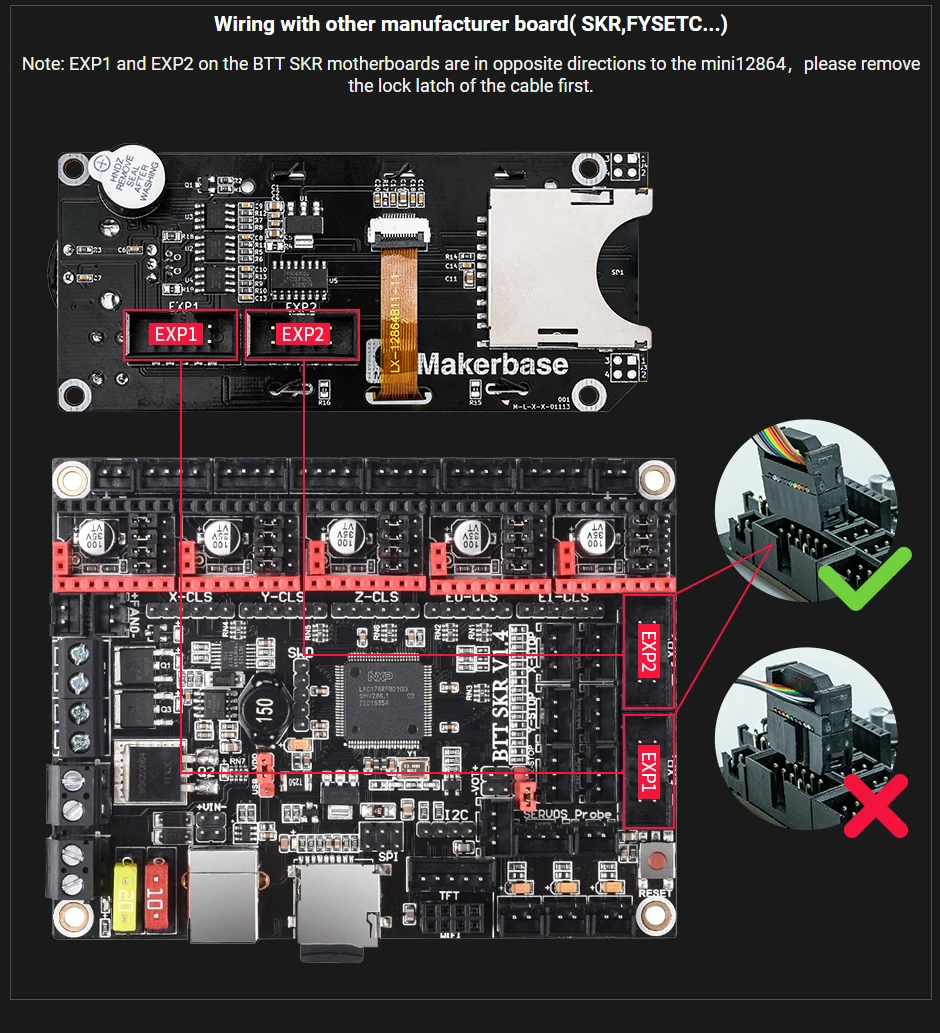

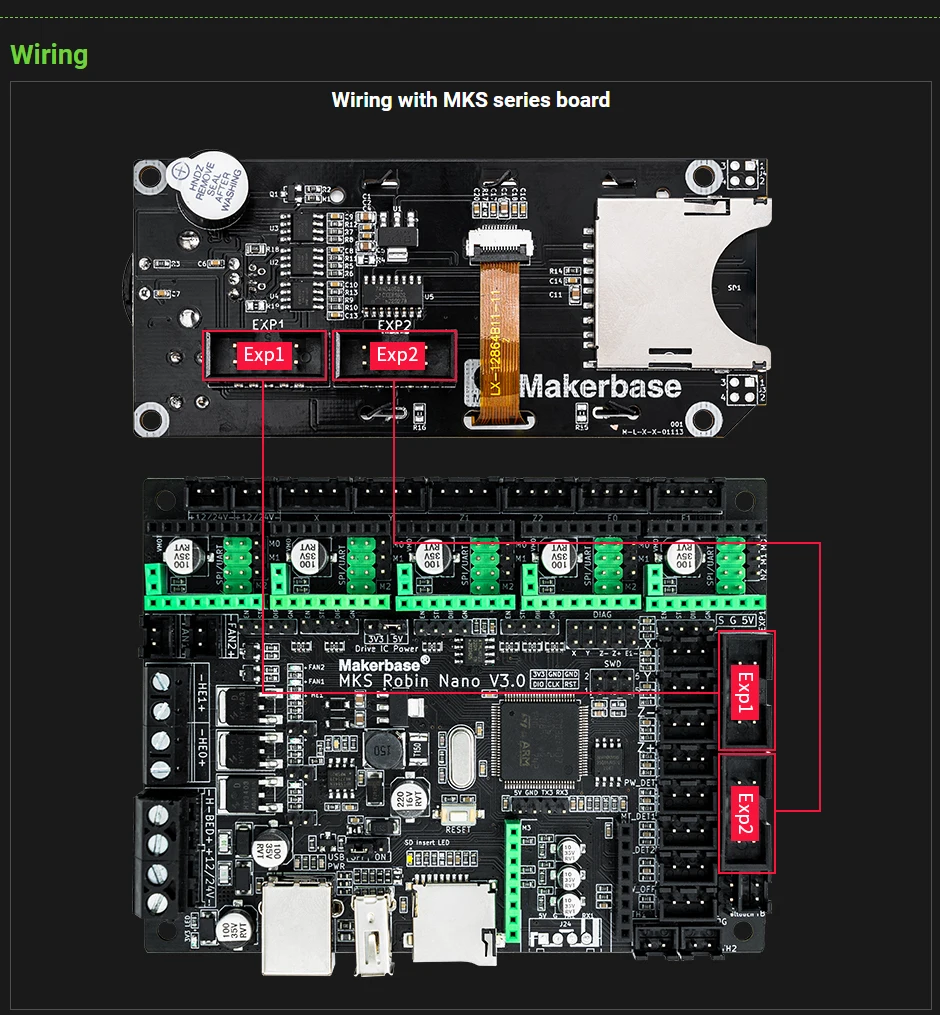

Проводка

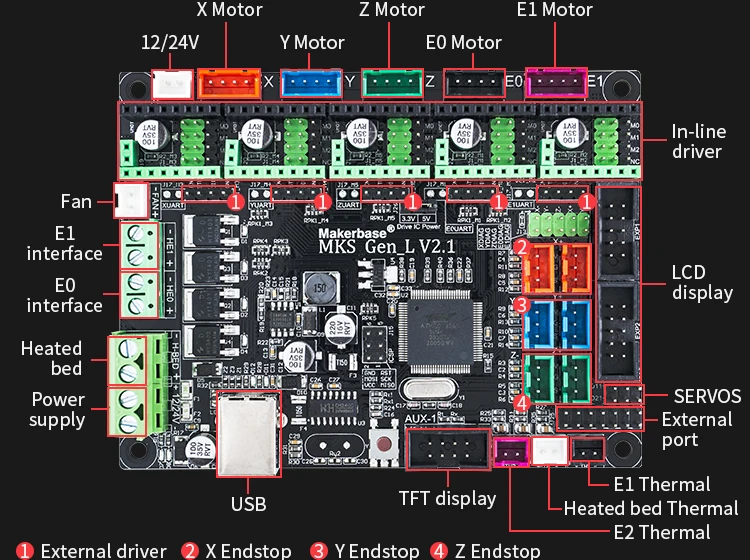

Пинут

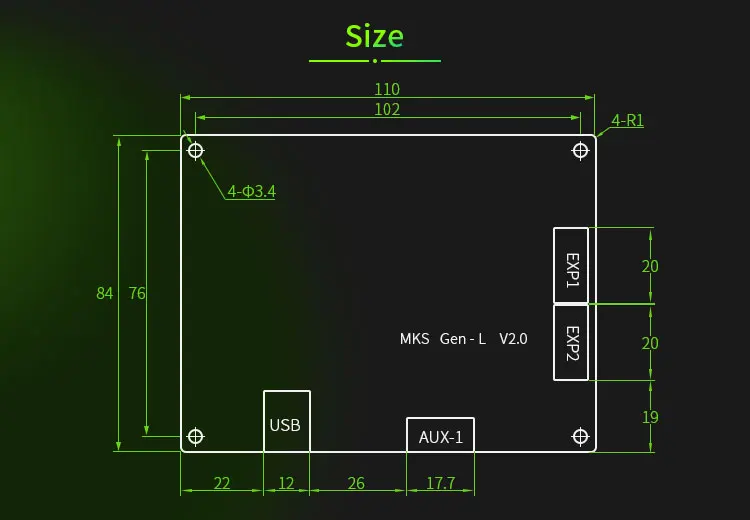

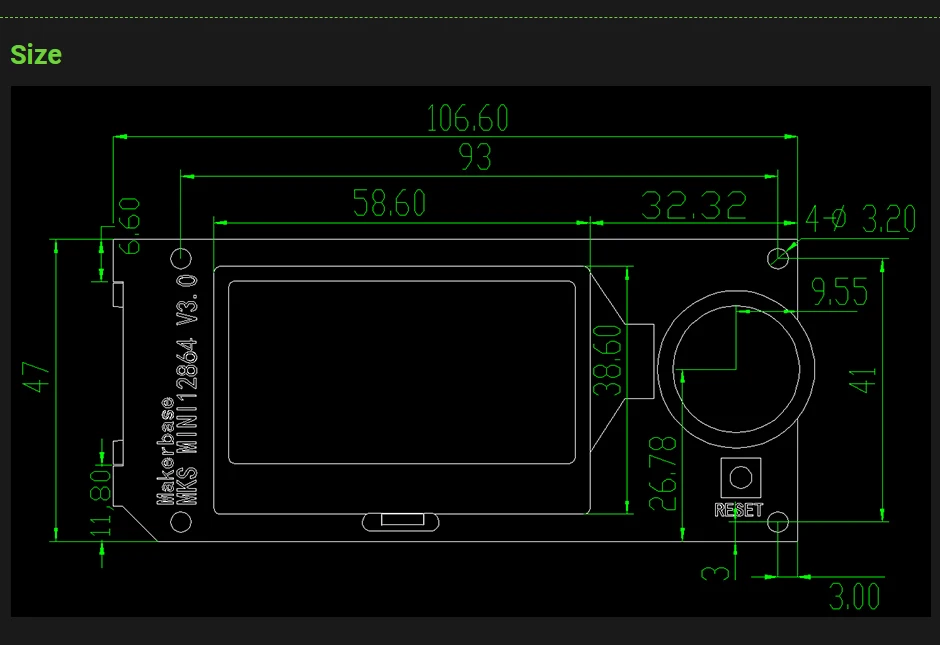

Размеры

Шаговый Драйвер включен на MKS GEN-L V2.1

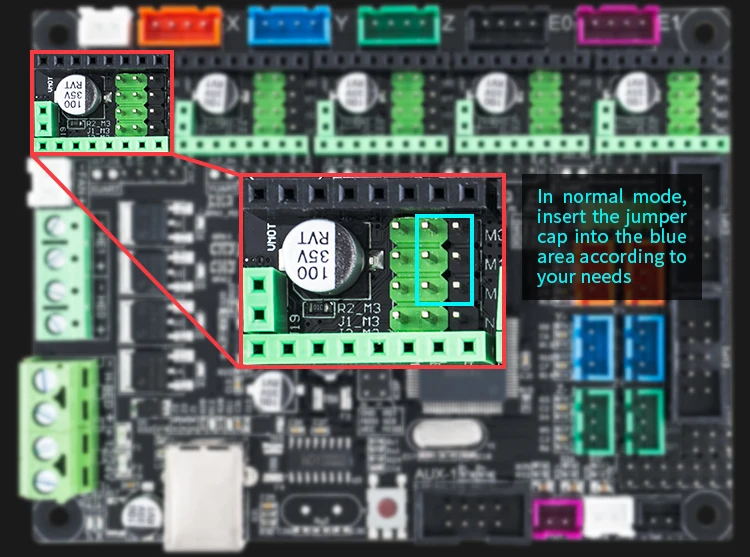

Примечание: следующие описания подходят только для серии mks драйверов, у других производителей могут быть различные шаги настройки. 1. Шаг/dir нормальный режим, когда драйвер находится в нормальном режиме (например, A4988, LV8729, TB67S109) микрошаги могут быть отрегулированы через перемычки крышки. Вставьте колпачки перемычки на правую сторону черной области штифта (M0, M1, M2) для регулировки микрошагов в соответствии с личными потребностями. Примечание: не рекомендуется вставлять колпачки перемычки в области штифта четвертого столбца (красные области), так как некоторые функции драйверов могут быть повреждены (например, TB67S109) при вставке колпачков перемычки в области штифта четвертого столбца.

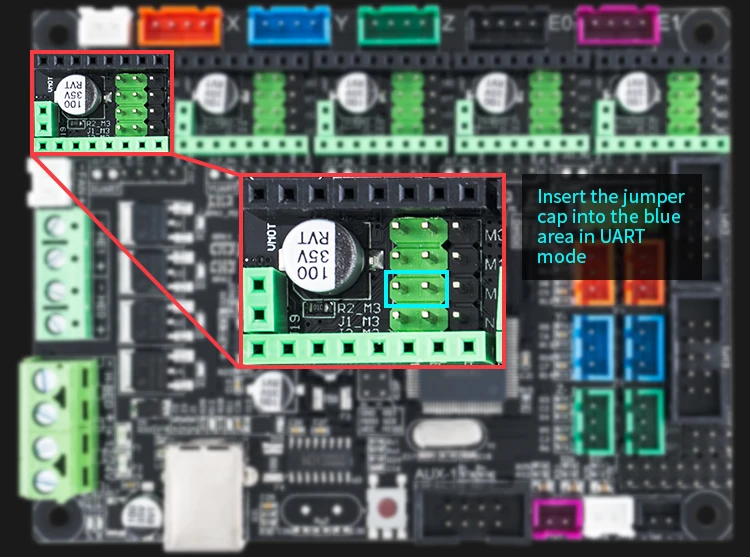

2. Режим Uart (MKS TMC2208 V2.0), когда двигатель находится в режиме UART, текущий и рабочий режим можно настроить непосредственно через прошивку marlin. Как показано на следующем рисунке 1. Все колпачки перемычки на драйвере должны быть вывезены. (запрещено вставлять колпачки перемычки на драйвер) 2. Вставьте колпачки перемычки в области UART pin материнской платы. 3. Настройка параметров драйвера с помощью прошивки marlin (см. Таблицу данных для подробной информации)
