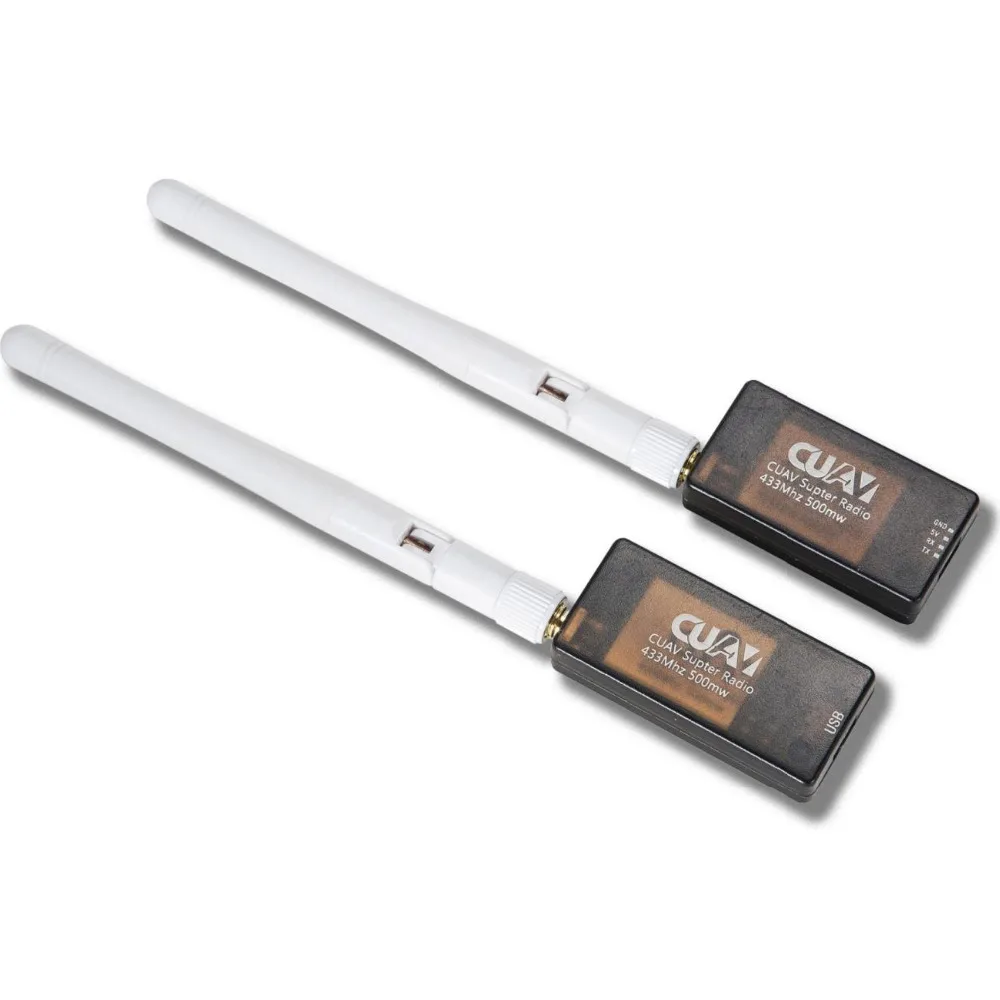

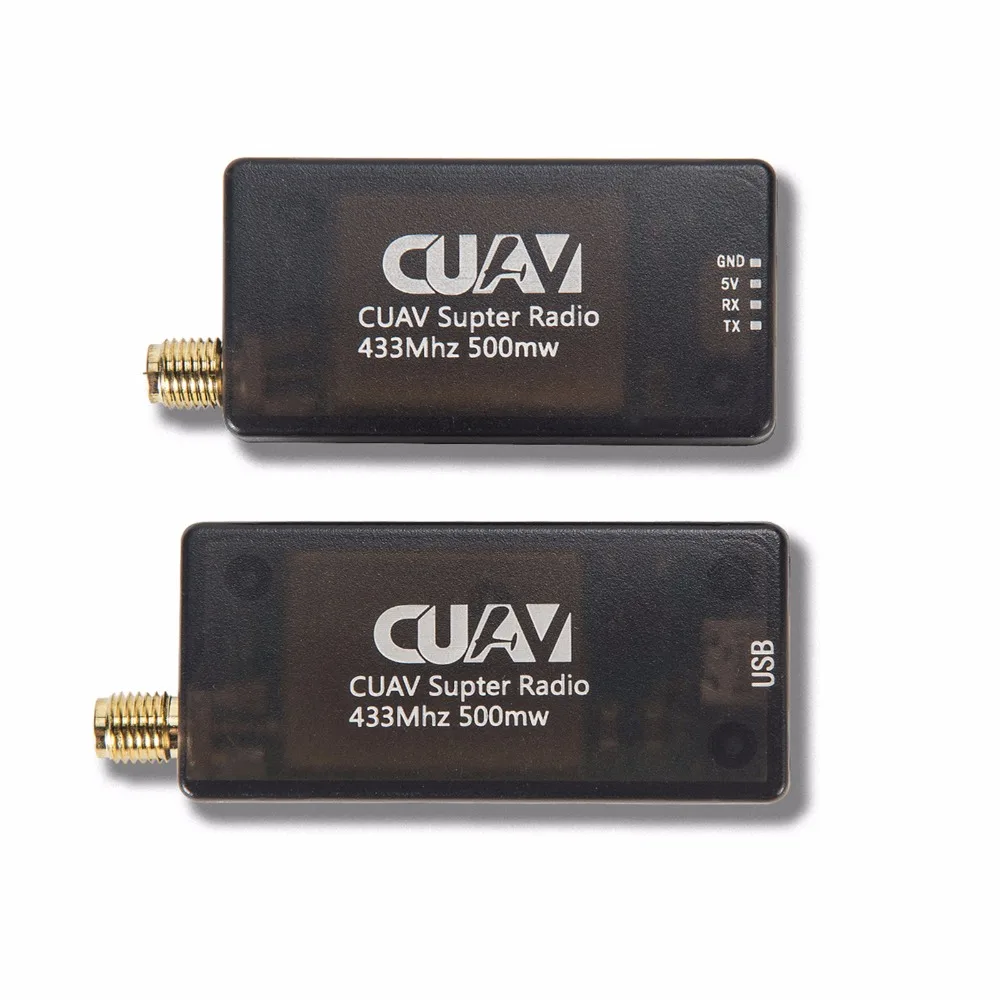

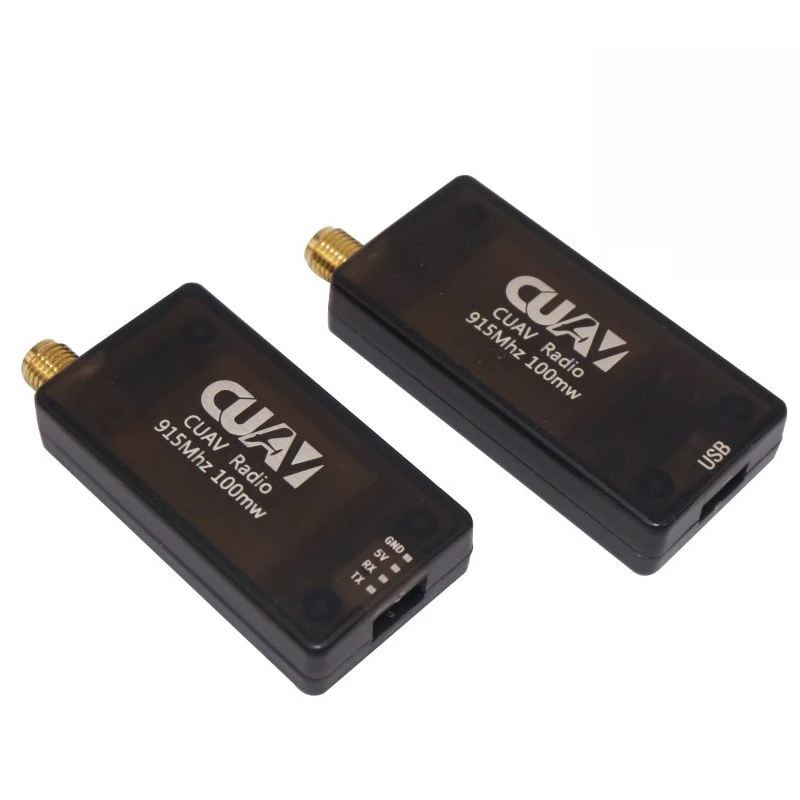

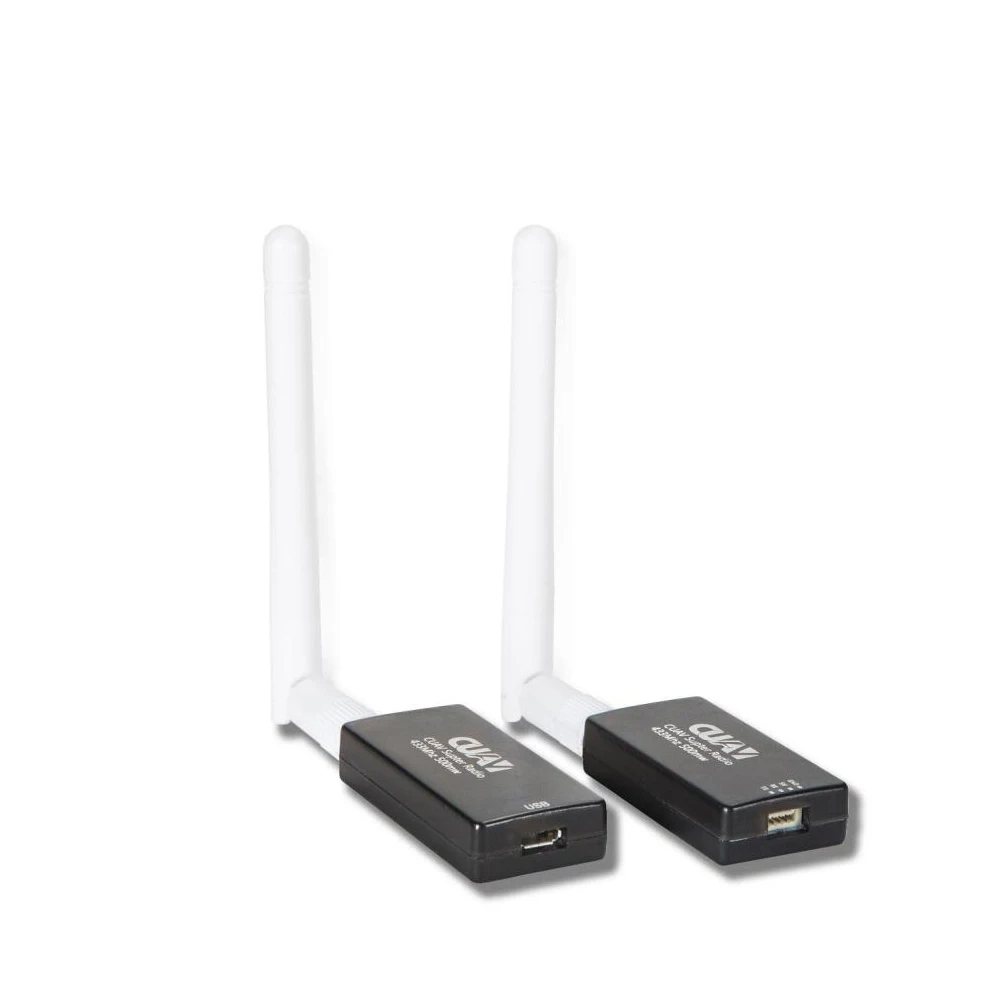

CUAV 3DR радиотелеметрия 915 МГц 250 мВт 433 МГц 1000 мВт Телеметрия передачи данных TTL и USB порт для APM Pixhawk Pixhack управление полетом
Описание:
Для недорогого модуля передачи данных близкого диапазона, выбираемая частота составляет 433 МГц, 915 МГц, дополнительная мощность: 100 мВт, 250 мВт, 500 МВт, 1 Вт
Встроенная прошивка с открытым исходным кодом sik и Наложенная сила сигнала в mavlink, чтобы на наземной станции можно было просматривать инструкции по интенсивности сигнала в реальном времени
USB-порт использует чип ftdi, поддерживает компьютер, устройство Android соединение OTG

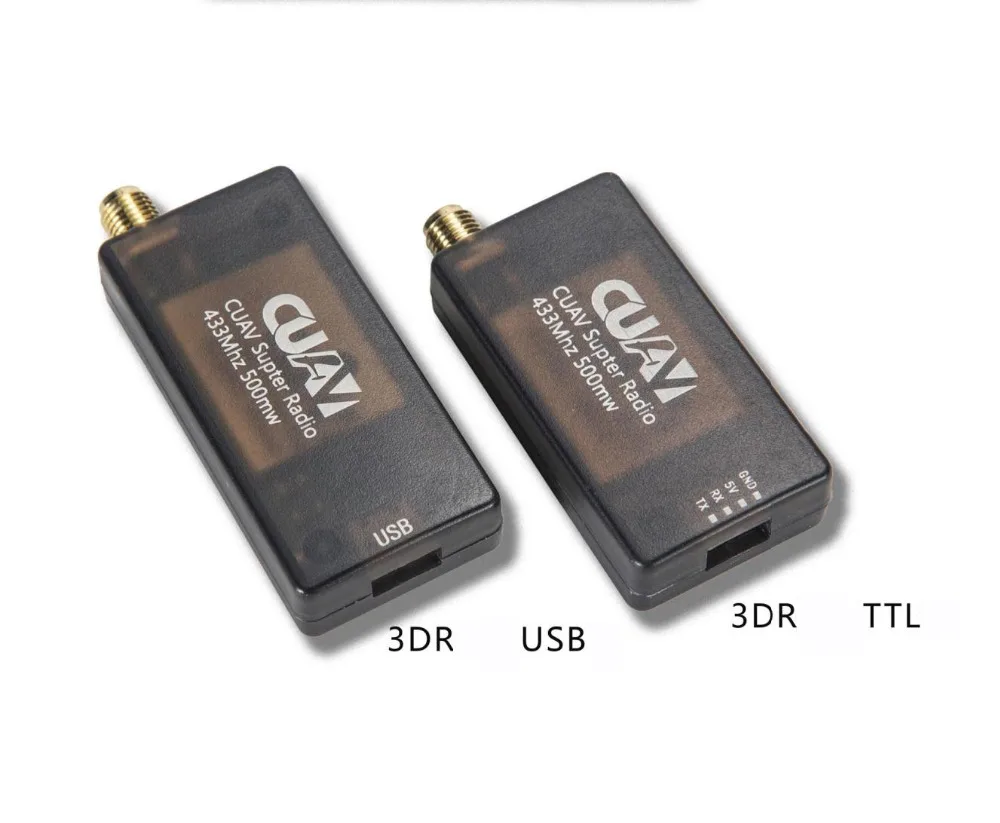

-Система радиотелеметрии 3DR разработана как Сменный Набор Xbee с открытым исходным кодом, обеспечивающий более низкую цену, больший диапазон и превосходную производительность для радиостанций Xbee. Он доступен в 915 МГц и 433 МГц; И в следующих конфигурациях: серийная плата (для воздуха) и USB (для Земли).
-Прошивка с открытым исходным кодом. Интерфейс к модулю через стандартный 5 В-терпимый TTL последовательный/FTDI USB последовательный.
-Прошивка SiK включает загрузчик, который позволяет обновлять прошивку радио через последовательный интерфейс, и прошивку радио с настраиваемыми параметрами. Обновления прошивки и конфигурация Полностью поддерживаются в планировщике миссий APM. Конфигурация также возможна с помощью 3DR радиоконфигуратора или AT-команд.
Данные тестирования:
-Диапазон: 800 м (57600 буад)
-Примечание: версия CUAV RADIO V3 с портом Micro USB в качестве управления полетом APM 2
Особенности и технические характеристики оборудования (версия 433 МГц)
-Очень маленький размер
Светильник вес (до 4 граммов без антенны)
-Доступно в вариантах 900 МГц или 433 МГц
-Чувствительность приемника до-121 дБм
-Мощность передачи до 20 дБм (100 мВт)
-Прозрачная серийная ссылка
-Скорость передачи данных по воздуху до 250 кбит/с
-Кадрирование протокола MAVLink и отчетность о состоянии
-Частотный скачкообразный спектр (FHSS)
-Адаптивный мультиплексор разделения времени (TDM)
-Поддержка LBT и AFA
-Настраиваемый Рабочий цикл
-Встроенный код исправления ошибок (может исправить до 25% ошибок бита данных)
-Демонстрированная дальность действия в несколько километров с помощью небольшой всенаправленной антенны
-Может использоваться с двунаправленным усилителем для большего диапазона
-Прошивка с открытым исходным кодом
-AT-команды для конфигурации радио
-Команды RT для удаленной конфигурации радио
-Адаптивный контроль потока при использовании с APM
-На основе радиомодуля HopeRF HM-TRP с микроконтроллером SiLabs Si1000 RF
Посылка:
-1 комплект телеметрии 3DR
-Atenna и кабель (433 белый, 915 черный)
