BNO080 / 085 представляет собой 9-оси на уровне систем посылка (SiP), которая может быстро развиваются дополненной реальности (AR), виртуальная реальность (VR), роботов и IoT устройств, поддерживающих датчики. Разработанная Bosch и Hillcrest Labs, в нем есть высокоэффективный Акселерометр, магнитометр и гироскоп, и использует небольшой посылка малой мощности 32-битный процессор ARM Cortex M0 MCU. Freespace®Датчик концентратор программное обеспечение пре-Интегрированный на BNO080/085, обеспечивая отличную 9-axis и 6-axis motion отслеживания, что позволяет захватывающие датчик приложений в различные потребителей и IoT продукты.
BNO080 / 085 обеспечивает специфическую конфигурацию приложения, функции и производительность в небольшой сборке под ключ. За счет сокращения времени на рынок, сокращения времени разработки и стоимости спецификации, а также обеспечения высокой точности и качества, чтобы воспользоваться OEM.

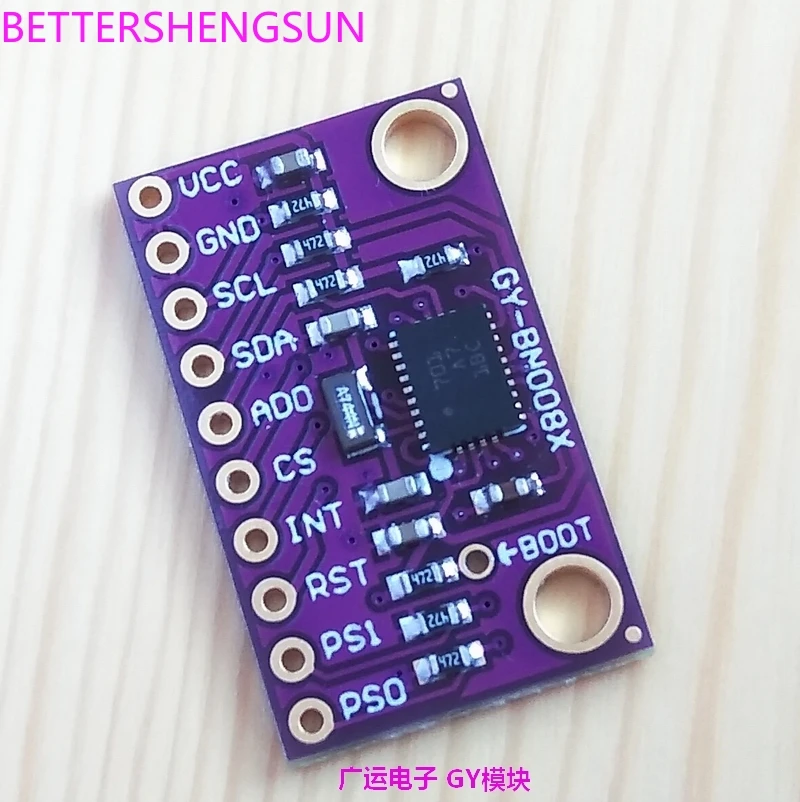

VR IMU использует впечатляющий BNO080 IMU. IC имеет комбинацию трехосевого акселерометра/гироскопа/магнитометра и работает с ARM Cortex M0 для запуска мощных алгоритмов. Блок инерционного измерения BNO080 (IMU) может генерировать точные векторные названия вращения, которые очень подходят для VR и других приложений. Погрешность в статическом вращении составляет 2 градуса или меньше. Это то, чего мы ожидали: все данные датчика объединены и дрейфуют исправлены для осмысленной и точной информации IMU.
Этот IC предназначен для реализации в телефоне на базе Android, чтобы обрабатывать все расчеты, необходимые очками VR, используя только ваш телефон. Датчик имеет мощные функции и сложную мощность. Предоставляет i2c-based библиотеки, которая обеспечивает вращающиеся векторы (большинство людей хотят читать из IMU), а также ускорение, гироскоп и магнитометр показания, шаги и классификатор активности (например, Велоспорт) и калибровки.
VR IMU создала приложение для обработки демонстраций, чтобы посмотреть, как движение IMU использует выход quaternion IMU для точного управления 3D-объектами.
Если I2C не является вашим первым выбором связи, датчик также может общаться через SPI и UART! Если вы используете UART, мы рекомендуем использовать Serial Basic для легкого подключения.
В этой версии используется встроенный Кристалл 32 кГц, который может улучшить высокую точность и более точную отметку времени.
Особенности
Интерфейсы:
BNO080 может общаться через различные интерфейсы. Qwiic VR IMU имеет два перемычки, которые позволяют пользователю выбрать их интерфейс по выбору.
I2C (по умолчанию): до 400 кГц
SPI: до 3 МГц
UART: 3 Мбит/с
UART-RVC (робот-пылесос): 115200 кбит/с
Характеристики производительности:
Вектор вращения
Динамический ошибка: 3,5 °
Статическая ошибка: 2,0 °
Игровой вектор вращения
Динамический ошибка: 2,5 °
Статическая ошибка: 1,5 °
Заголовок дрейф: 0,5 °/мин
Геомагнитный вектор вращения
Динамический вращения ошибка: 4,5 °
Статический вращения ошибка: 3,0 °
Гравитационный угол ошибка: 1,5 °
Линейный датчик ускорения точность: 0,35 м/с
2.
Акселерометр Точность: 0,3 м/с
2.
Точность гироскопа: 3,1 °/сек
Магнитометр точность: 1.4μT
InterDigital дочерняя компания компании, всемирно известный поставщик программного обеспечения для спортивного контроля, компания Hillcrest Labs опубликовала свою последнюю версиюСенсорЧип имеет 9-axis системы посылка (SiP) BNO085, которая сочетается с усовершенствованный сенсор алгоритм фьюжн и используется специально для Виртуальная реальность (VR), Дополненная реальность (AR) и 3DАудиоПрименение. Использование системы VR BNO085, даже если ручка управления не находится в поле зрения камеры системы, это также может принести пользу стабильности изображения, вызванной более точной калибровкой между ручкой управления и дисплеем головы.
BNO085 наследует все те же функции своего предыдущего BNO080. Последний широко используется в устройствах VR, AR, 3D audio, robots и IoT. Он сочетает в себе высокопроизводительные, фирменные МО лаборатории hilcrestTiДвигатель™Программное обеспечение для обработки сенсоров в сочетании с акселерометром, магнитометром,ГироскопИ низким энергопотреблением 32-разряднаяРукаCortex M0 +MCUПосылка d в посылка. BNO085 обеспечивает уникальное сочетание сенсоров, отслеживание движения и уникальные функции приложений для поддержки серии потребительских и промышленных продуктов, которые применяют датчики. Новейшая Конструкция BNO085 обеспечивает точное динамическое Отслеживание для ручек управления VR во внутренних и внешних системах отображения аудиокабеля VR, AR и 3D.
BNO085 улучшения предназначены для VR систем включают:
• Улучшенное динамическое отслеживание за счет улучшения внутренних и внешних систем камеры;
• Значительно уменьшает погрешность задержки, делая ручку управления совместимой с частотой изображения дисплея головки;
• Эффект работы между двумя ручками управления в системе ручного управления тесно синхронизирован.
• Даже вне поля зрения камеры, датчик может отслеживать вращающееся движение одной или нескольких ручек управления и выводить изображение плавно и направо.
По сравнению с продуктом предыдущего поколения BNO085, он характеризуется низким энергопотреблением и компактным размером, обеспечивая при этом низкую задержку, частоту выборки 1 кГц, плавный направленный выход и точную функцию динамического отслеживания. Разработчики и системные интеграторы извлекают выгоду из более быстрого выхода на рынок, более короткого времени разработки, снижения затрат на спецификации и высокой точности и качества продукции. В настоящее время два известных бренда 3Glasses и ANTVR используют модули датчиков BNO085 в лабораториях hilcrest в области VR, предоставляя своим клиентам лучший опыт VR.
