Описание товара

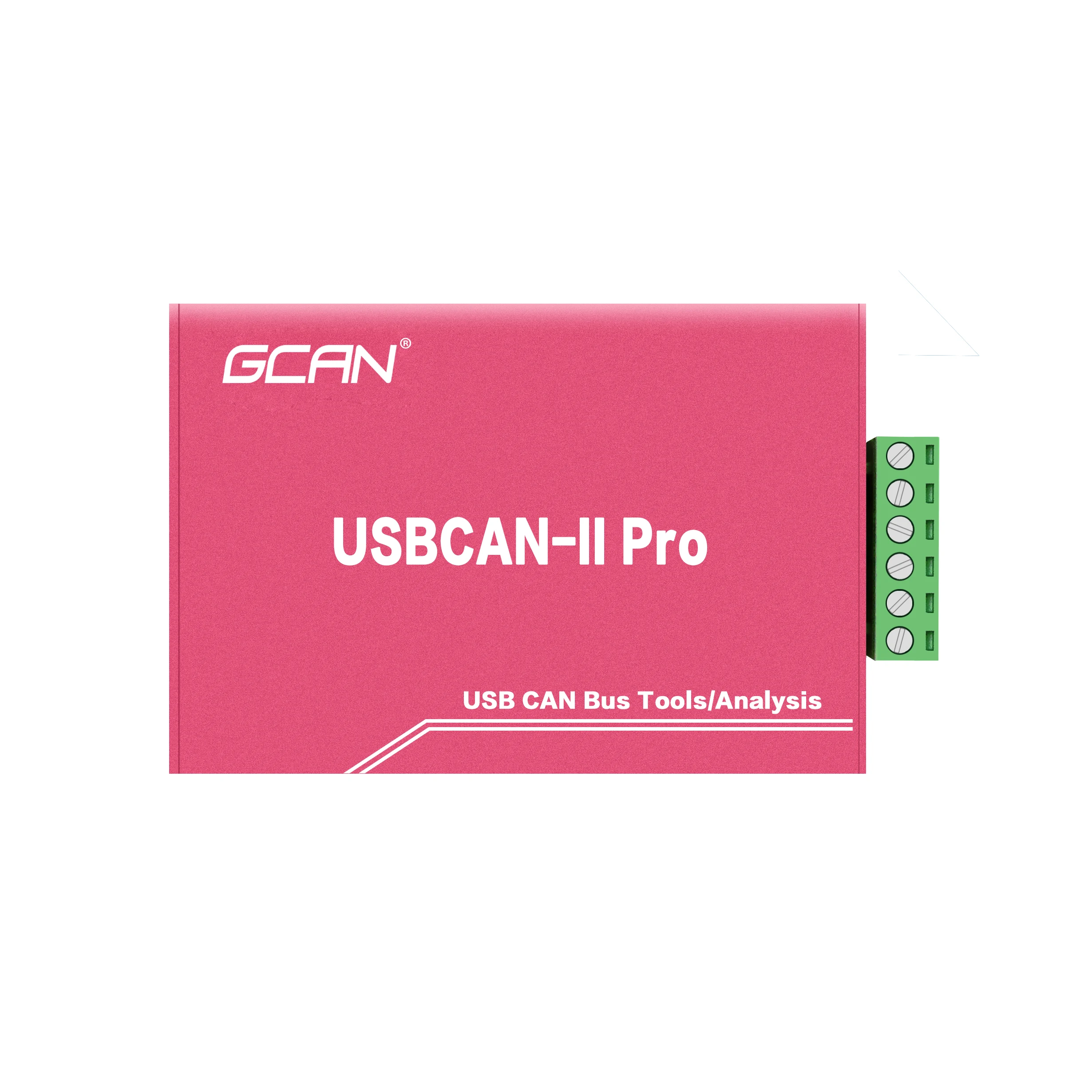

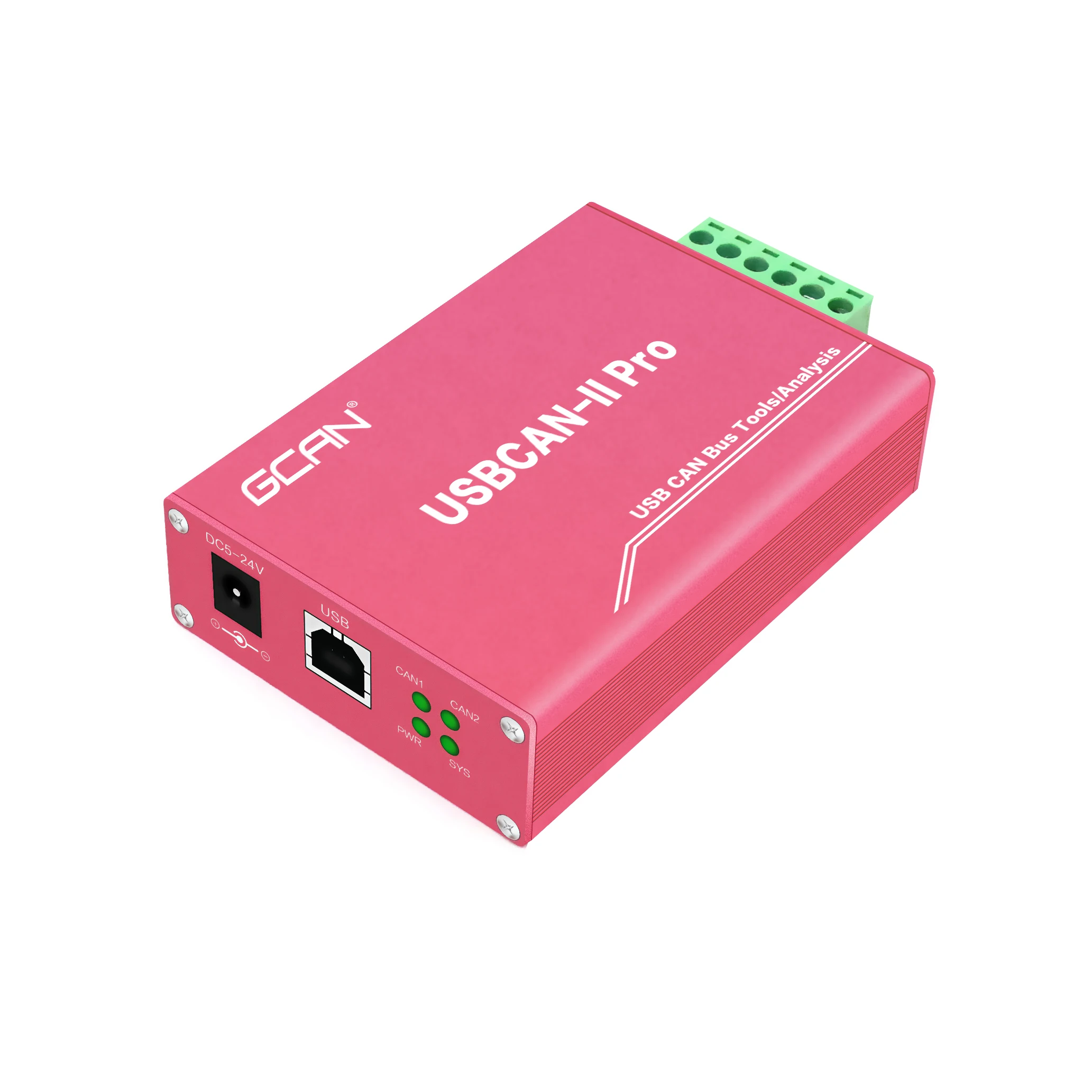

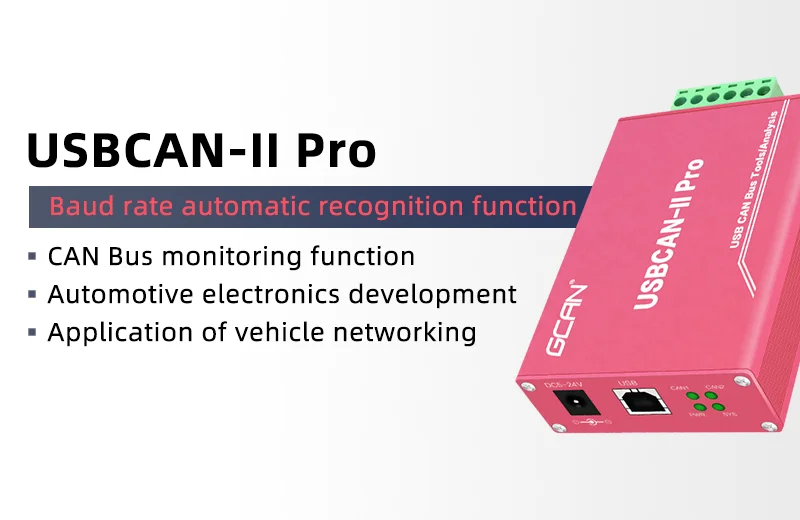

Адаптер USBCAN-II Pro-это инструмент для отладки или анализа с двумя каналами CAN-Bus. Используя этот адаптер, ПК может быстро подключиться к сети can-Bus через интерфейс USB и стать интеллектуальным узлом CAN-Bus для передачи/приема данных CAN-Bus. Dapter поставляется с изоляцией и может использоваться в различных системах windows. Драйвер устройства, программное обеспечение и интерфейсы программирования (VC,VB,Net,Delphi,Labview, C + + Builder) существуют для различных операционных систем, поэтому программы могут легко получить доступ к подключенной шине can.
Параметры
Физический
Характеристики CANbus
Название бренда:
GCAN
Скорость передачи данных:
5 кбит/с ---- 1 Мбит/с
Номер модели:
USBCAN-II Pro
Скорость передачи:
Отправка до 8000 кадров/с и получение до 14000 кадров/с

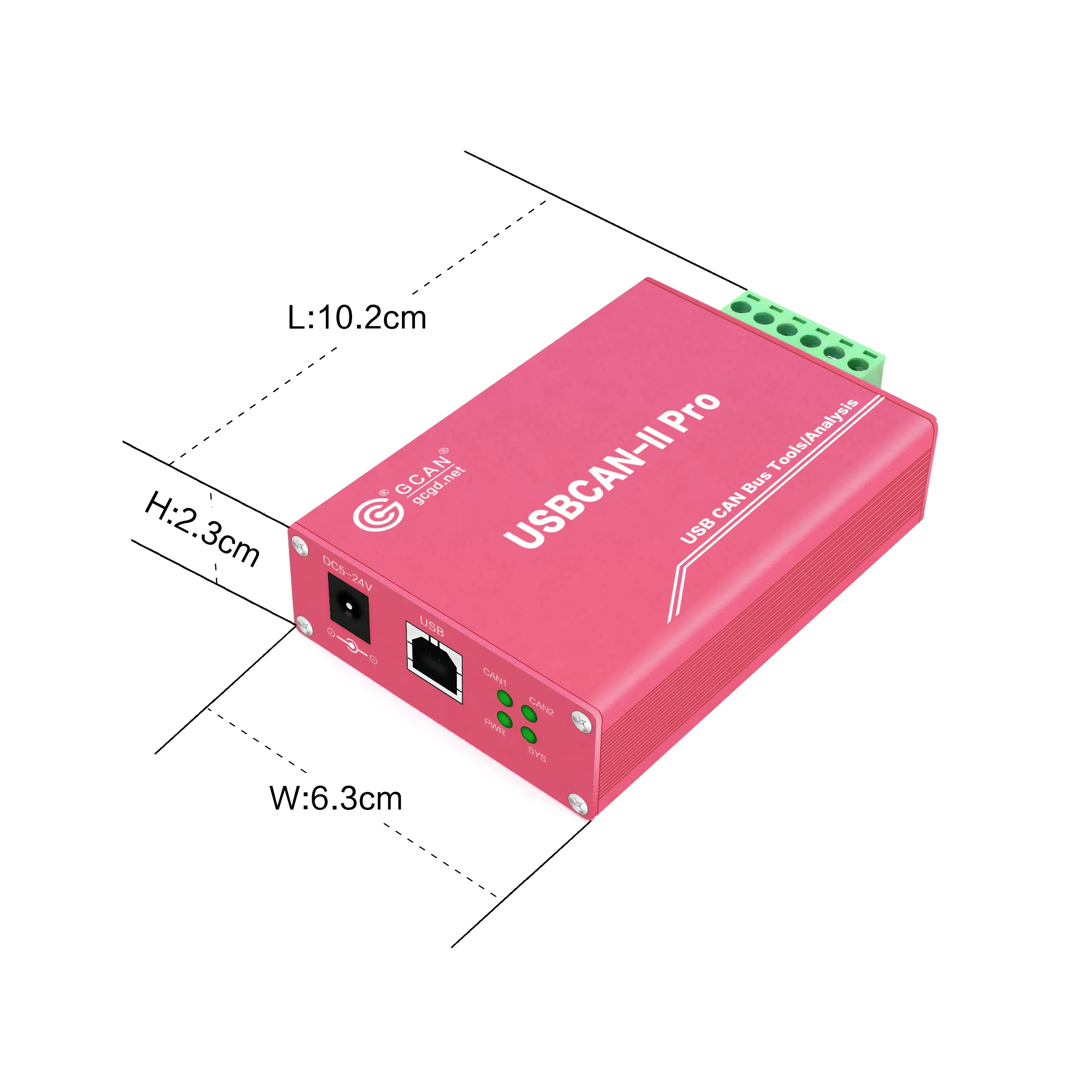

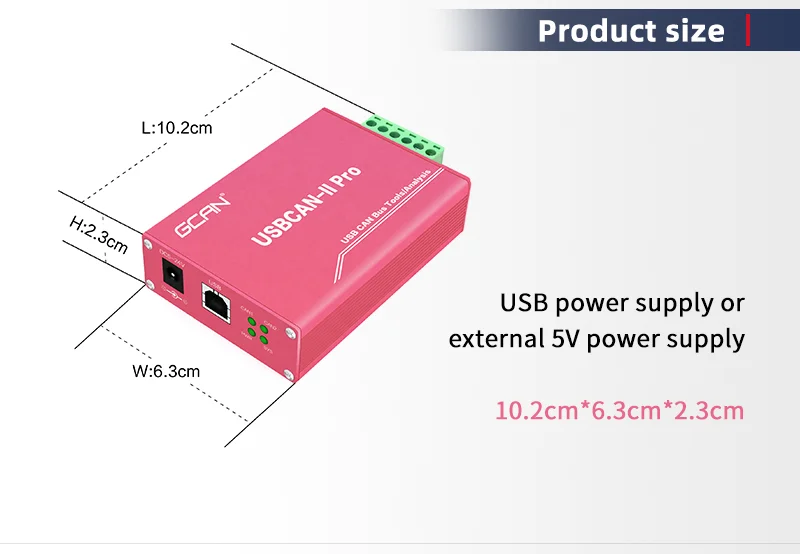

Размер (ДхШхВ):
92*63*30
Стандарт исполнения:
Поддержка CAN 2.0A CAN2.0B ISO/DIS 1188-1/2/3
Рабочая температура:
-40 °C ~ 85 °C
Характеристики шины USB
Материал корпуса:
Алюминиевый сплав
Стандарт исполнения:
Совместим с USB2.0 полной скоростью совместим с USB1.1 Spupport USB3.0

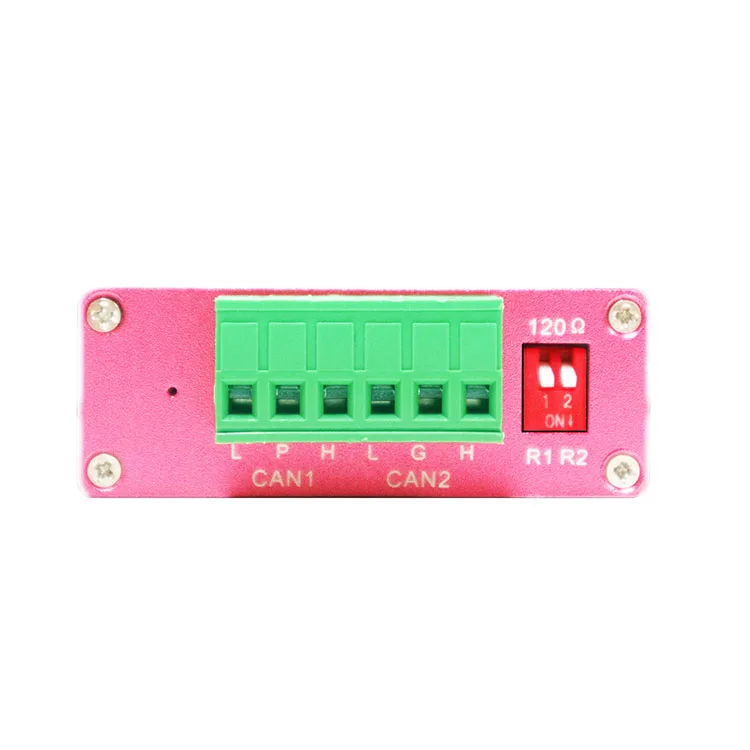

Форма интерфейса:
Открытый 6
Системы
CAN Номер канала:
2
Система поддержки:
Windows 2000/2003 XP/7/8/10/ linux
Электрические
Среда развития:
VC VB C + + Builder NET Labwindows Delphi LabVIEW

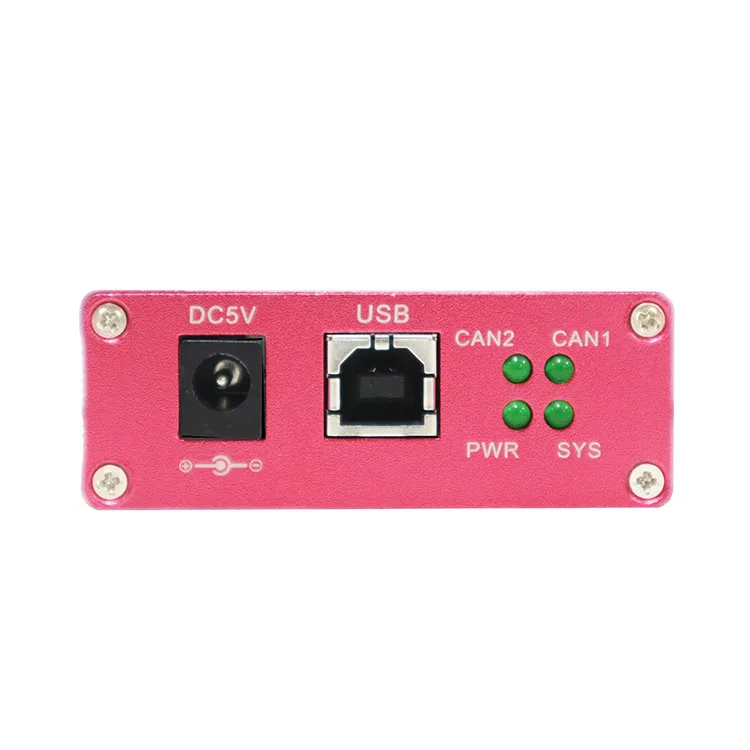

Напряжение питания:
Usb-питание
Рабочее напряжение:
5 В
Напряжение изоляции:
Магнитная изоляция 3000 в
Особенности
1. Функция автоматического распознавания скорости передачи данных
Он может автоматически определить скорость передачи данных автобуса с неизвестной скоростью передачи данных. До тех пор, пока это активный автобус CAN, оборудование нашей компании может определить скорость передачи данных. Существует два способа определения скорости передачи данных:A: стандартное распознавание скорости бод.(1000K, 500K, 250K...)B: полный диапазон распознавания скорости передачи данных. (Установите диапазон начала и конца, отсканируйте скорость передачи данных в диапазоне)Эта функция может отправлять и получать данные после идентификации устройств с неизвестной скоростью передачи данных, а также может использоваться для проверки скорости передачи данных недавно разработанных устройств связи.
2. Базовая функция передачи данных
Программное обеспечение может отправлять и получать стандартные данные can bus, поддержка CAN2.0A, CAN2.0B формат кадра отправка и получение, поддержка кадра данных, удаленная отправка и получение кадра. Получатель программного обеспечения может получить до 1 миллиона кадров данных, и полученный список может быть сохранен локально в 3 форматах-текстовом файле (.TXT), пакетный файл (.CAN), файл excel (.csv), эта функция удобна, пользователь выполняет анализ хранения и обработки данных, И пакетный файл может быть отправлен обратно в автобус can через программное обеспечение.
3. Расширенная функция передачи данных CAN bus

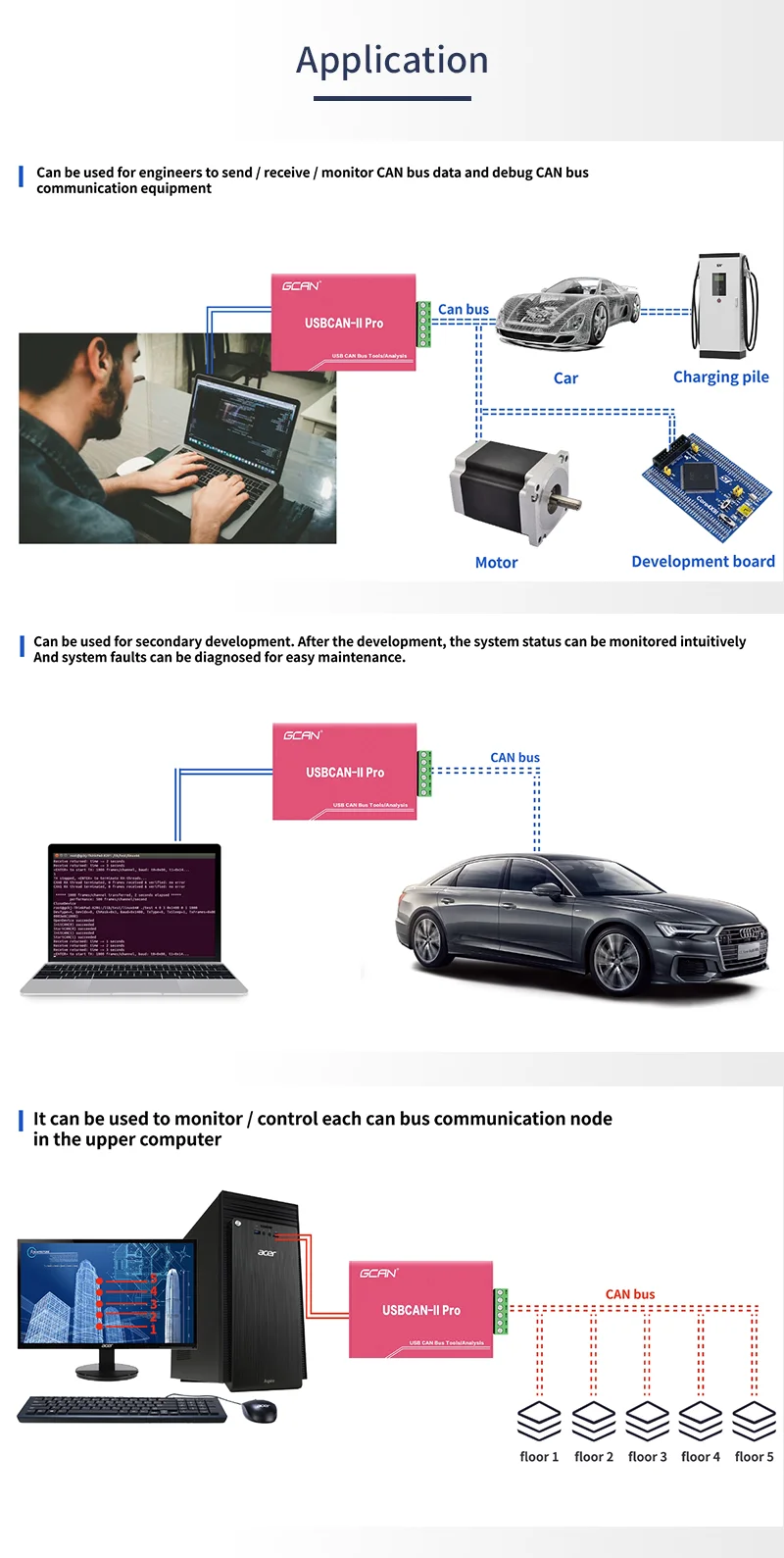

При отправке данных вы можете задать обычный режим отправки и режим отправки списка. Режим списка может редактировать несколько данных can. Данные CAN в списке отправки могут быть отправлены одновременно и циклически, и список отправки может быть сохранен/загружен. Функция отправки файлов может отправить пакетный файл (. can) обратно в автобус CAN в соответствии с информацией о последовательности времени при получении. Пакетный файл может быть изменен через блокнот, и отредактированный файл может быть отправлен в соответствии с содержанием, фактически написанным пользователем. Эта функция может использоваться в качестве сигнального симулятора для пользователей автомобильной электроники. Например, автомобильная навигация управляется сигналом CAN для включения. Пользователь может перехлестнуть часть данных, содержащую сигнал запуска автомобильной навигации без необходимости найти сигнал запуска из этих данных. После удаления навигации из автомобиля, повторно отправьте этот кусок данных в навигацию, чтобы начать навигацию без ECU.
4. Получение статистики в реальном времениФункция получения статистики может подсчитывать полученные данные в соответствии с соответствующими правилами в режиме реального времени. К статистическим правилам относятся: имя кадра, идентификатор кадра, формат кадра, тип кадра и данные кадра. После установки правил классификации, когда полученные данные соответствуют правилам классификации, программное обеспечение будет автоматически объединять данные, которые соответствуют правилам и считать объединенное количество. Эта функция очень полезна, когда количество данных в шине большое. После комбинирования одного и того же кадра удобно наблюдать и анализировать другие данные. Есть много узлов на автомобильном CAN bus, которые периодически посылают одинаковые данные в автобус, чтобы общаться с ECU. Эти же данные часто ослепляют аналитиков данных и создают помехи для анализа других полезных данных в шине. Гибкое использование функции получения статистики может объединять данные, отправленные повторно в цикле. В это время, если в автобусе есть новые данные, они отправляются, вы можете видеть их интуитивно.5. Функция фильтрации данныхПрограммное обеспечение может установить принимающий фильтр, и вы можете указать Отображение данных, начиная с определенных идентификаторов кадра, установив список приемных фильтров. Установив диапазон ID фильтра кадра, оправа ID данных в диапазоне дисплея достигается, и данные за пределами диапазона экранированы. В список фильтров можно добавить несколько диапазонов идентификаторов кадра, а также установить стандартные рамки и расширенные рамки. Эта функция очень удобна для фильтрации нежелательных данных и облегчения анализа данных. Эта функция используется для фильтрации идентификатора кадра, который вы не хотите видеть. Если пользователь заинтересован только в данных, отправленных определенным идентификатором кадра, данные могут отображаться интуитивно, установив метод фильтрации.6. Интеллектуальная функция защиты данныхПрограммное обеспечение может быть установлено для получения защиты, и данные указанного идентификатора не могут быть отображены, выбрав идентификатор кадра, который должен быть экранирован. После получения данных программного обеспечения Введите интерфейс настройки маски для отображения идентификатора кадра полученных данных. Добавив список масок, данные, начиная с указанного идентификатора кадра, будут маскироваться, и идентификатор кадра больше не будет отображаться в будущем все данные. Эта функция удобна для защиты данных, которые вы не хотите видеть, и для анализа данных. Эта функция очень подходит для систем с большим потоком данных, таких как автомобильная шина CAN. Конференция по объемам данных ослепляет аналитиков, но на самом деле они не заботятся о большом количестве данных. Гибкое использование функции экранирования может значительно уменьшить нагрузку на аналитиков. Пользователи могут защитить данные, о которых они не заботятся при наблюдении за данными, что удобно для более поздней обработки данных.7. Функция получения рамы ошибкиПрограммное обеспечение может получать кадры ошибок в шине. Когда рамка ошибки генерируется в шине, это вызовет помехи в шине, и в тяжелых случаях автобус будет полностью парализован. Программное обеспечение ECAN Tools может получить тип и статус рамы ошибки, чтобы пользователь мог вовремя найти неисправный узел связи шины и отремонтировать или заменить его. Функция slave может узнать, что устройство отправляет рамку ошибки для ремонта или замены, отключив все узлы на шине в свою очередь.8. Функция передачи данных (можно использовать только USBCAN-II Pro)Функция передачи данных может отправлять данные can, полученные определенным каналом назад к текущей шине или через другой канал. Функция пересылки поддерживает фильтрацию данных. Использование rs может использовать функцию фильтрации вместе с функцией пересылки очень гибко. Как шлюз, соединяющий два CAN автобуса, он только передает желаемые данные. Типичное применение:О: Можно ли обучать автобус, и разработчики устройств могут использовать эту функцию для передачи данных, отправленных самим устройством через USBCAN, чтобы получить его, чтобы определить, являются ли функции отправки и получения устройства нормальными и верны ли данные.B: использование rs для разработки и диагностики автомобильной электроники может использовать эту функцию для фильтрации желаемых данных и отправки их через другой канал, который может быть использован для защиты некоторых несущественных данных.9. Функция автономного использования (можно использовать только USBCAN-II Pro)В интеллектуальном автономном режиме пользователи могут редактировать инструкции с помощью блокнота (.txt) и загружать их на устройство can. После включения загруженного устройства CAN оно может работать в автономном режиме в соответствии с инструкциями в блокноте. Доступны автономные инструкции. : Общие функции, такие как отправка, задержка, запуск отправки, получение и отправка после модификации, пользователи могут легко осуществить автономное автоматическое управление, даже если они не разрабатывают программное обеспечение дважды. Данные могут быть отправлены автоматически после включения.Эта функция используется для тестирования производственной линии, имитации данных протокола после взлома протокола и т. д. она имеет широкий спектр применений.Типичное применение:О: данные, отправленные can1 или can2, могут быть выбраны произвольно.B: вы можете изменить команду can bus для отправки данных. Эта функция не требует профессионального разработчика. Вам нужно только использовать простой инструмент блокнота для редактирования логического элемента для отправки данных для вторичного развития.10. Декодирование автомобильного стандартного протокола (USBCAN-II C не поддерживается)Эта функция может быть использована для анализа стандартных данных протокола ISO15765 бензиновых транспортных средств. Пользователям нужно только подключить устройство USBCAN к автомобильному шине CAN (модели с шлюзом должны обойти шлюз), чтобы получить определенное количество стандартных данных и анализировать их, в том числе: скорость транспортного средства, скорость вращения, температура воды, напряжение, количество топлива, положение педали акселератора, отверстие дроссельной заслонки, И т. Д. Сколько данных может быть обработано, зависит от того, полностью ли разработана Автомобильная фабрика.11.CANopen master (USBCAN-II C не поддерживается)Эта функция может превратить USBCAN анализатор в стандартное CANopen master устройство и подключить его к CANopen сети. Мастер-устройство CANopen может выполнять основные инструкции, такие как NMT, PDO и SDO, на подчиненных устройствах в системе, таких как CANopen. Используйте rs можно использовать анализатор USBCAN для отладки и анализа CANopen slave устройств, таких как серводвигатель, кодеры, PLCs, датчики и т. Д. Оборудование.
Фон
Функция программного обеспечения для тестирования CANbus
DBC функция анализа файлов: он используется для анализа протоколов BMS для зарядки, анализ протоколов транспортного средства J1939, испытание и техническое обслуживание транспортного средства, растрескивание данных транспортного средства и т. д.Функция статистики потока автобуса: программное обеспечение может считать поток данных шины в реальном времени и отображать его через чертеж. Функция отправки данных во времени: данные в списке могут быть отправлены в соответствии с последовательностью, и список отправки может изменить 100 элементов. Эта функция удобна для отладки протокола, который должен отправлять данные в соответствии с последовательностью. Функция сохранения файлов: данные в списке приема могут быть сохранены локально, и он поддерживает формат текстовых файлов (.txt) и формат excel (.csv) функция переключения языков: Программное обеспечение поддерживает как китайский, так и английский языкиФункция программного обеспечения для анализа протоколов CAN ProМожет ли верхний слой протокол анализа данных: он может разбирать стандартные протоколы верхнего слоя CAN bus, в том числе: DeviceNet, SAE J1939, CANOpen, ICAN и т. Д.Анализ пользовательского протокола: Используйте rs, чтобы определить собственные протоколы. После того, как пользовательский протокол запрограммирован в программное обеспечение в соответствии с правилами, когда полученные данные соответствуют протоколу, программное обеспечение будет автоматически анализировать его в соответствии с редактированием пользователя.Функция запуска: пользователь может предварительно установить условие запуска и данные или файл, который будет отправлен. После активации настройки триггера Функция триггера будет активирована при получении данных, которые отвечают условиям. Функция триггера может приостановить отображение, отправить данные и отправить файлы. Эта функция используется для позиционирования и обнаружения специальных сообщений. Воспроизведение данных, функция автономного воспроизведения: Эта функция может загружать пакетный файл (.CAN) сохраненные с помощью программного обеспечения CAN Pro в список отправки, и данные в файле могут быть возвращены обратно в автобус can в соответствии с порядком времени при экономии. Функция извлечения и графического отображения mPhysical: после загрузки программного обеспечения файл DBC, он может отображать изменения данных в режиме реального времени с помощью графиков, кривых и т. д. Пользователь может анализировать данные, следуя кривой или графику. Программное обеспечение также может поддерживать загрузку пользовательских протоколов, а графики и кривые могут быть нарисованы после загрузки пользовательских протоколов.Вторичное развитиеВсе типы продуктов GCAN USBCAN поддерживают вторичное развитие. Мы предоставляем второстепенную динамическую и статическую связь, а также предоставляем процедуры разработки и обычные исходные коды. Функции библиотеки просты и удобны в использовании. Пользователи могут быстро применить наши устройства USBCAN к вашему собственному проекту, если вы столкнулись с проблемами во вторичной разработке, мы обеспечим идеальную техническую поддержку; Если пользователь не имеет возможности развития, вы можете OEM или настроить его для нас. Мы можем предоставить доски и снаряды без логотипа, удобно для пользователей перепродавать или разрабатывать свои собственные программы. Оборудование без логотипа также имеет гарантию и послепродажное обслуживание. Предоставляем эксклюзивный идентификатор аппаратного обеспечения, который удобен для пользователей в использовании и управлении оборудованием, и может шифровать программное обеспечение/аппаратное обеспечение, считывая идентификатор аппаратного обеспечения, что значительно защищает результаты развития пользователей. Наша компания предоставляет пользователям VB, VC, C #. NET, Labview, labwindows, delphi и другие примеры программ и исходных кодов. Предоставляем дополнительные материалы разработки, такие как API и руководство по вызову..
Свяжитесь с нами
Запрос по пробной ссылке и USBCAN-II Pro конвертер Руководство пользователя

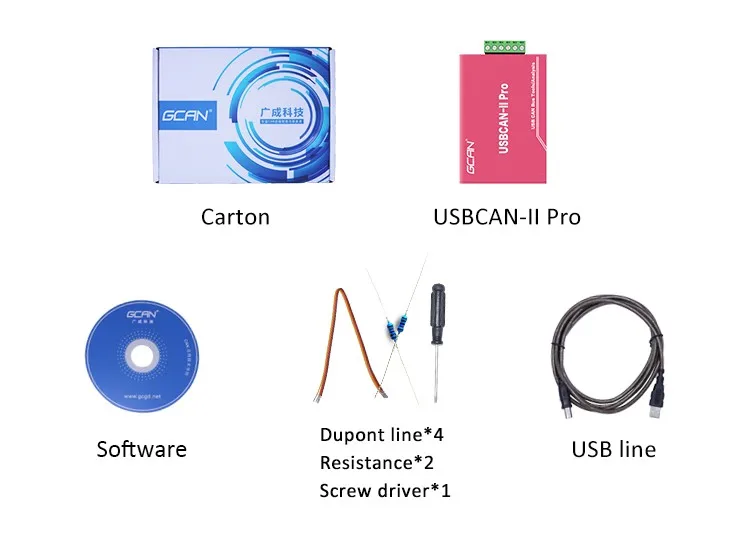

Упаковка и доставка
