Rekon 4 FR
О дизайне
Я разработал Rekon 4 FR для создания платформы sub 250g freestyle, которая максимально приближена к «классическому» пятидюймовому квадрату. И хотя основной целью была производительность, я все же хотел, чтобы она была практичной для повседневного использования:
-Надежная рама с быстросменными рычагами, которая может выдерживать сильные столкновения и обеспечивает хорошую защиту компонентов.
-Возможность переноски светильник HD-камер (голые GoPro, SMO, Insta 360).
-Совместимость с широко доступным размером аккумулятора (650-850 мАч 4S).
-И, наконец, есть некоторая маржа к цели sub 250g, так что вам не нужно беспокоиться о каждом грамме провода или ленты, которые вы добавляете к вашей сборке (если вы выбираете комплект рамы вместо BNF).
Почему 4 дюйма?
4-дюймовая платформа может быть построена под 250g довольно удобно, и вы сможете носить с собой относительно большой аккумулятор в течение 4-6 минут агрессивного фристайла. Нагрузка диска ниже, чем на саб 250g 5 ", что делает его менее плавающим и имеет больше импульса, когда вы «бросаете» квадроцикл во время фристайла.
4-дюймовый четырехъядерный процессор может легко и без заметного влияния на полетную производительность. Аналоговая версия по-прежнему sub 250 с 25g голый GoPro и 650mah 4S (к сожалению, цифровая версия нет, так как vista добавляет около 14g)
4 "t-mount реквизиты стали довольно основным, и есть достойный выбор и доступность (который не является чехол для 3,5")
Выбор двигателя и опоры
Конфигурация двигателя и пропеллера имела решающее значение для достижения желаемых полетных характеристик. После недель тестирования, я наконец-то установил промежуточный размер статора с агрессивным кв. Статор размером больше 1804 (например, 1606, 2004, 2204), по-видимому, не обеспечивал заметного улучшения летных характеристик при добавлении значительного веса. Все, что меньше 1804, просто не имело достаточного крутящего момента, чтобы квадроцикл чувствовал себя достаточно заблокированным и ломким.
Лучшими реквизитами были трибады Gemfan 4023. Они больше на агрессивной стороне по сравнению с HQ T4x2x3 и хотя они могут быть довольно голодными на относительно высоких двигателях kV 1804, они гарантируют, что quad имеет впечатляющий удар!
Характеристики:

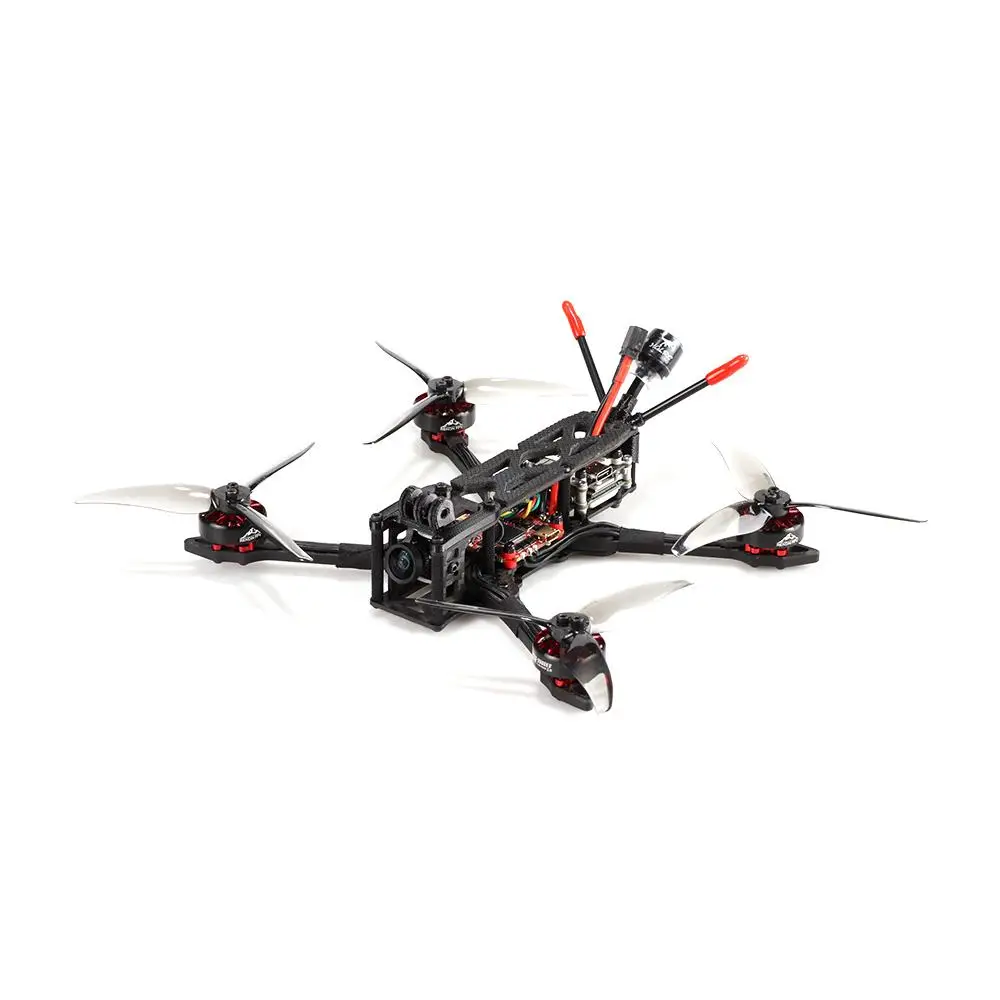

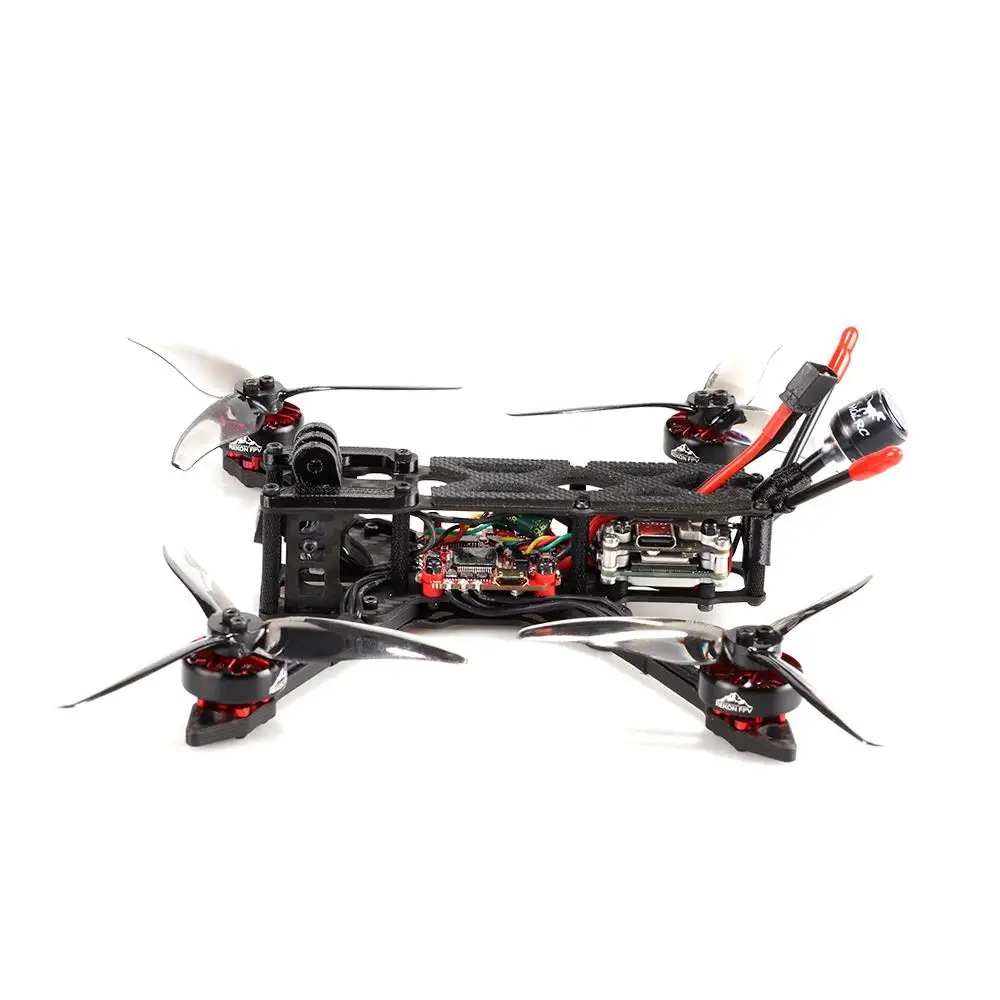

Название продукта: Rekon4 FR Freestyle FPV Drone 4S HD версия

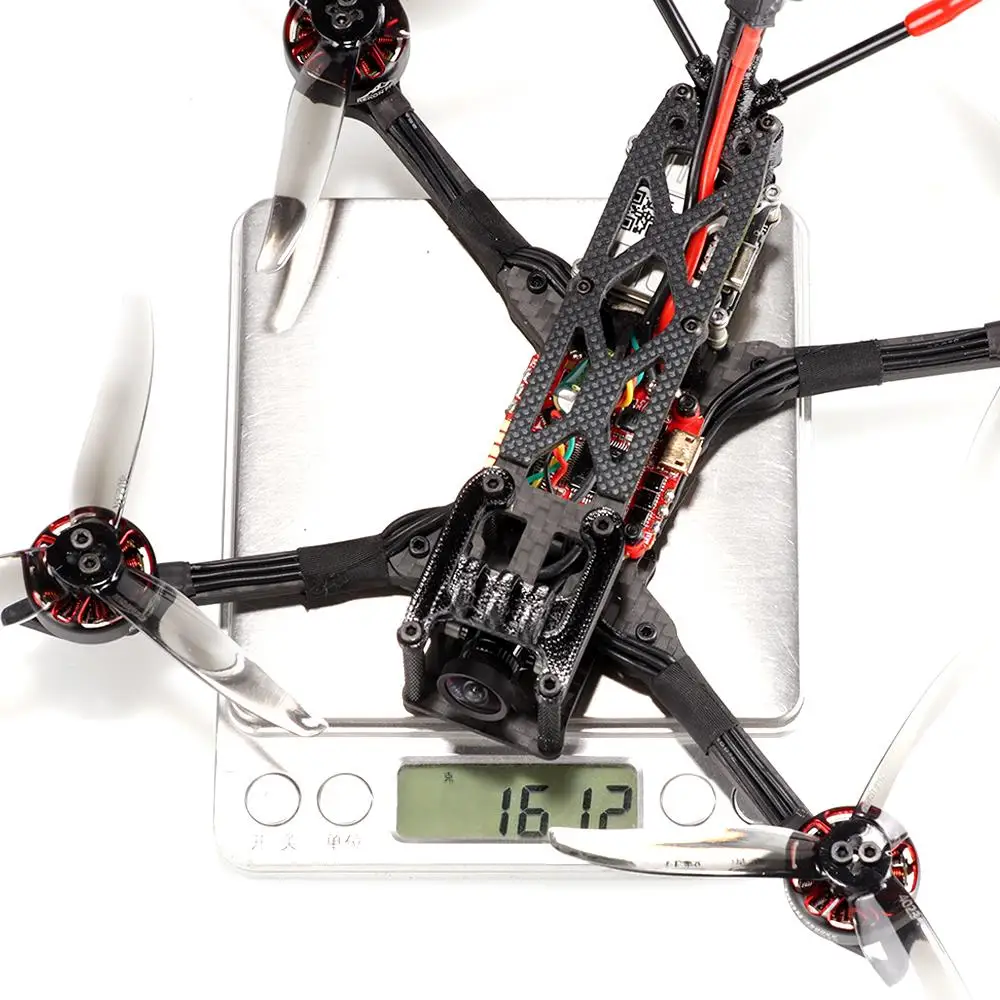

Вес: 161,2 г
Rekon4 FR рама для фристайла
Модель: 4-дюймовая оправа
Колесная база: 180 мм
Размер: 180*140 мм
Контроллер полета Zeus25 V2 AIO 3-6S
Входное напряжение: 3-6S
Прошивка FC: BF zeusf722 _ AIO (HGLR)
Размер: 32,5x32,5 мм
Набор CADDX Polar vista
Рабочая частота: 5,725-5,850 ГГц
Входная мощность: около 7,4-26,4 в
Каналы: 8
Двигатель Rekon 1804 3500KV
Двигатель: KV3500
Входное напряжение: 3-4S
Рекомендуемое лезвие: 4 дюйма
Gemfan 4023 4-дюймовый 3-лопастной пропеллер
Количество: 4 CW и 4 CCW

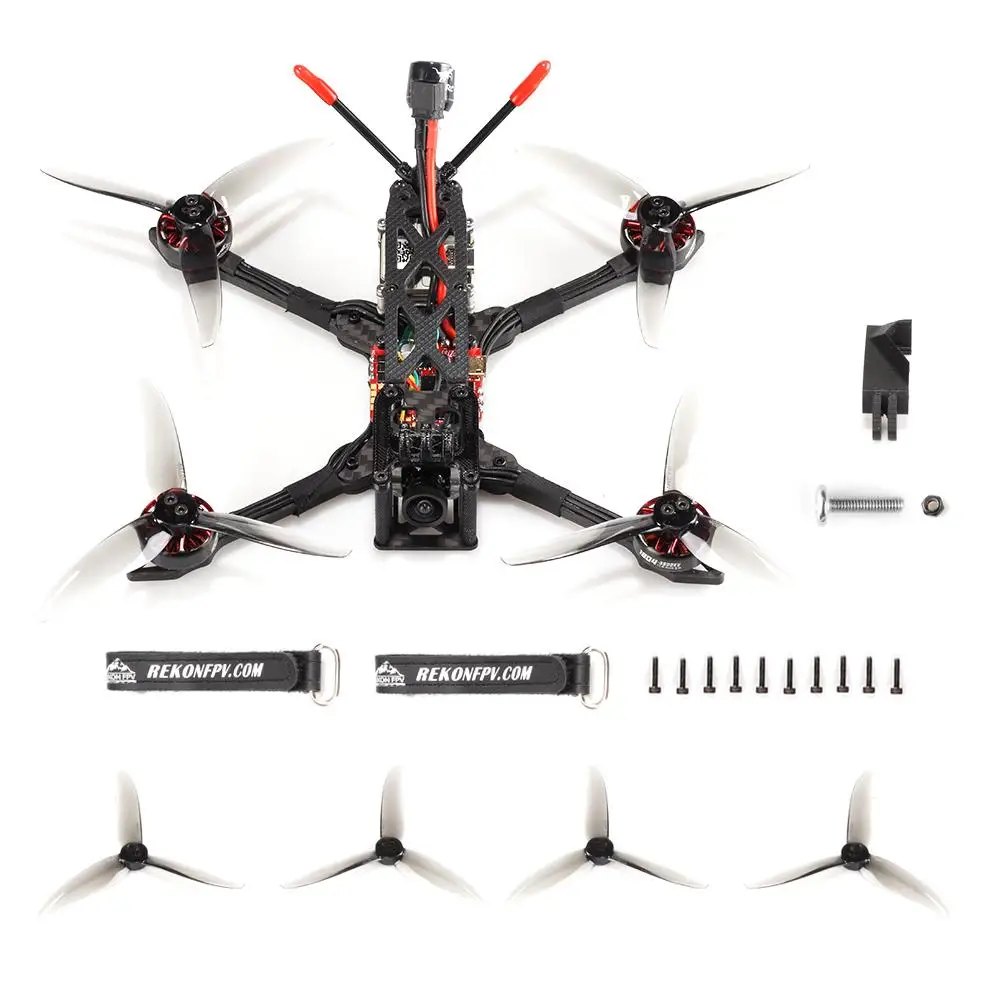

Посылка тация:
1x Контроллер полета Zeus25 V2 AIO 3-6S
1x комплект CADDX Polar vista
1x Rekon4 FR рама для фристайла
1 двигатель Rekon 1804 3500KV
8-дюймовый 3-лопастной пропеллер Gemfan 4023
1 антенна с молотком (L трафаретная печать)
1 приемник (опционально)
Рекомендуемая Батарея:
4S:550 мАч-1000 мАч
