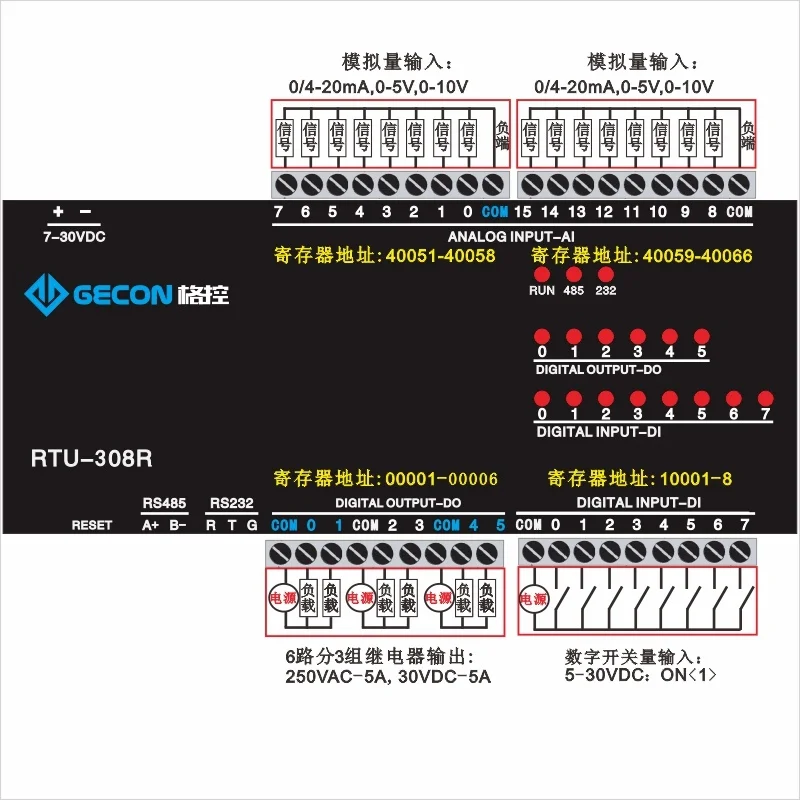

16 аналоговый вход 8-канальный цифровой вход 6-канальный релейный выход Modbus RTU модуль 16AI + 8DI + 6DO RS485 RS232
Модель: RTU-308R
AI: 16
ДИ: 8
DO: 6 (нормально открытое реле)
RS485:1
RS232:1
Протокол MODBUS-RTU: Поддержка
Примечание
1. Отключите входную мощность перед установкой и подключением!
2. Пожалуйста, проверьте правильность проводки перед включением!
3. Не работайте в легковоспламеняющихся и взрывоопасных условиях!
4. Работайте в пределах указанного диапазона напряжения!
Обзор модуля
Этот продукт широко используется в различных отраслях промышленности, таких как строительство, ОВК, пожарная защита, водоснабжение, нефтехимия, охрана окружающей среды и т. д. Она принята большинством системных интеграторов, автоматизированных компаний и научно-исследовательских институтов. Это стабильный и надежный модуль сбора данных с очень высоким коэффициентом символов.
1. Поддержка ПЛК;
2. Поддержка конфигурационного программного обеспечения;
3. Поддержка интерфейса RS232, RS485, сенсорного экрана протокола Modbus, текстового экрана;
4. Поддержка всей стандартной онлайн-связи с оборудованием Modbus;
Параметры системы
ЦП: 32-битный высокоскоростной процессор ATMEL ARM, 72 МГц
Операционная система: ГСНК, механизм планирования 10 мс
Напряжение источника питания: 7-35 В постоянного тока @ 2 Вт, защита от обратного подключения источника питания, изоляционная конструкция
Интерфейс связи: изоляционная конструкция постоянного тока, защита от молнии 2500 В, электростатическое соединение, перенапряжение, защита от перегрузки по току

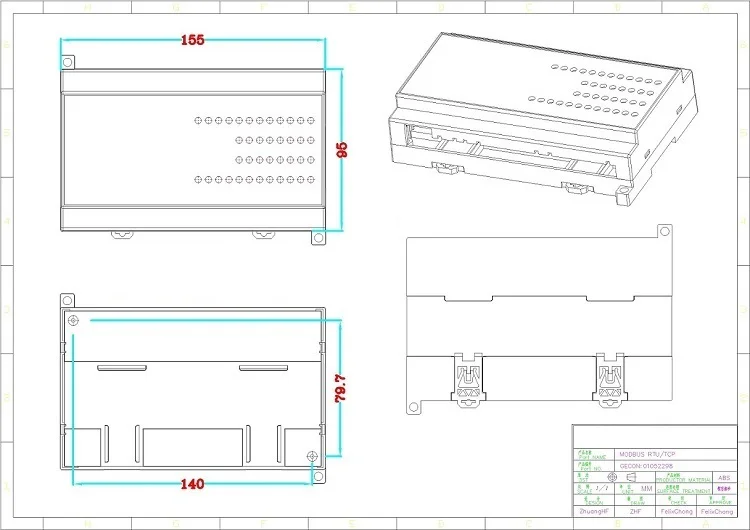

Размеры: 155L x 95W x 39H (мм)

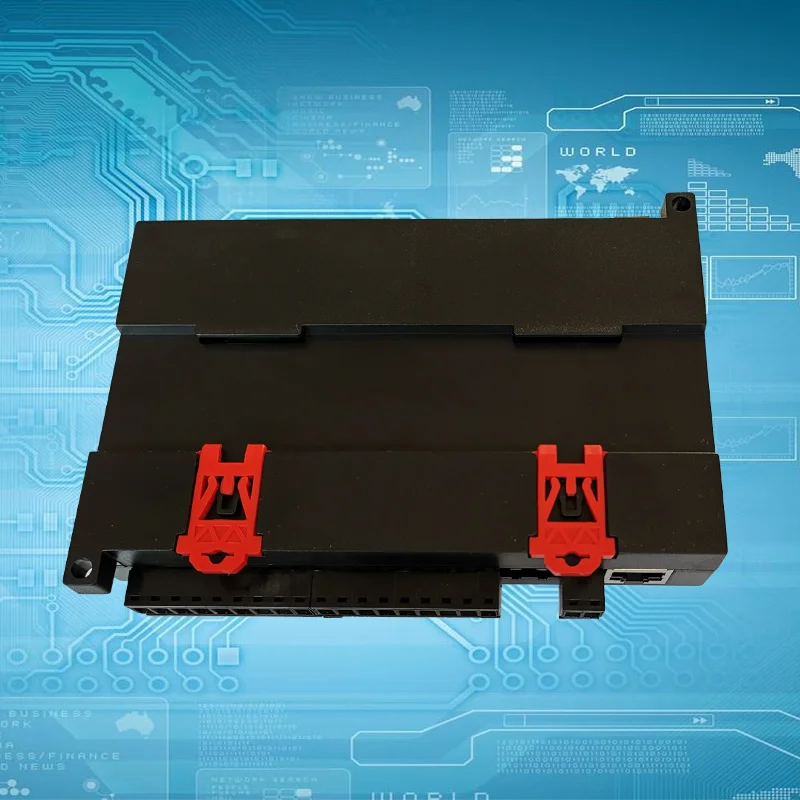

Способ установки: Винтовая фиксация или рельсовая установка
Экологические показатели: -40 ~ 85 ℃, 5% ~ 95% RH без конденсации, защита IP20
Аппаратный сторож: 1,5 секунды аппаратный сторож
RS485/RS232
Количество каналов: 1 RS485 1 RS232
Скорость передачи: 1200 ~ 115200, по умолчанию 9600
Протокол связи: MODBUS RTU
Параметры по умолчанию: 9600.N. 8,1, номер станции: 1

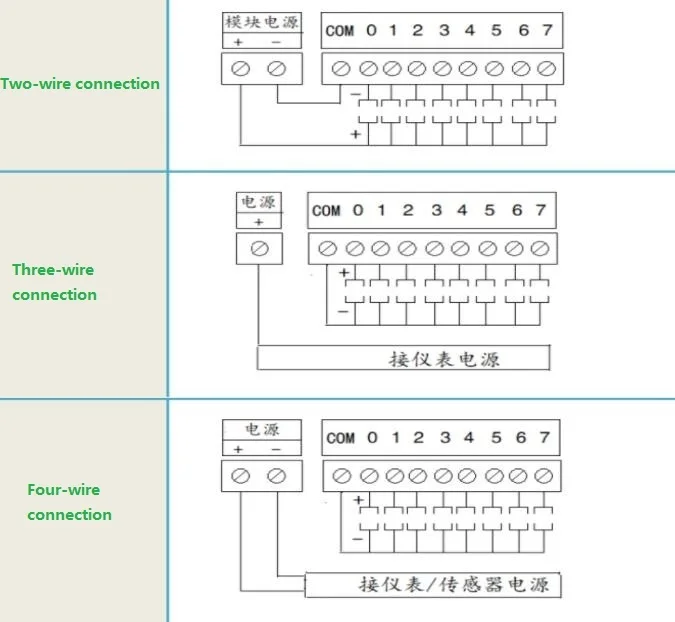

AI: аналоговый вход
Тип входа:
Ток: 4 ~ 20 мА/0 ~ 20 мА
Напряжение: 0 ~ 5 В/0 ~ 10 в
Цифры точности:
Точность 0.1%, 12-битный АЦП, импортированный из США
Частота обновления:
О. Обновляйте все данные 1/0 точек один раз в секунду
Дизайн приложения:
Промышленная конструкция с защитой от помех, стабильными и надежными данными, конструкция с защитой от неправильного подключения

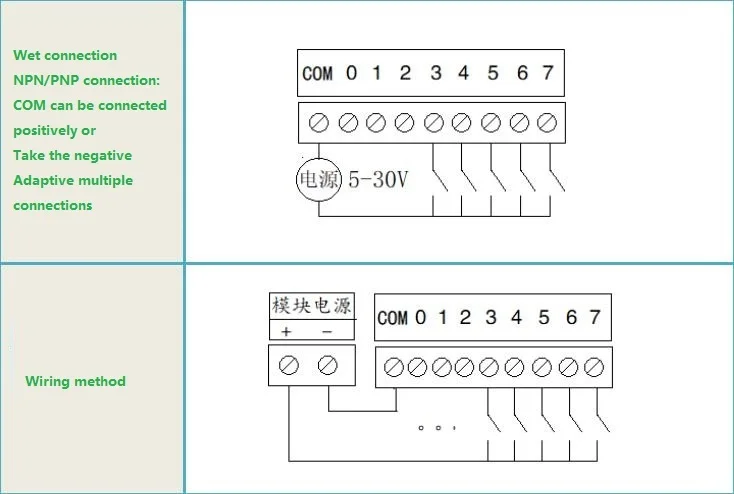

Цифровой вход DI:
Метод ввода:
NPN, PNP, сухой контакт, влажный узел
Уровень 0 Н: 5-30 В постоянного тока
Уровень 0FF: 0-1VD0
Частота обновления: обновляйте все данные точек I/0 каждые 0,1 секунды
Применение: промышленная конструкция с защитой от помех, стабильными и надежными данными и защитой от неправильного подключения
Релейный выход D0
Режим вывода: реле
Контактная мощность: нормально открытое реле: 5A/250VAC, 5A/30VDC
Изоляционная защита: изоляция оптопары + реле контроля изоляции
Скорость отклика: 0,01 секунды (10 мс)
Применение: промышленная защита от помех, Стабильная и надежная
