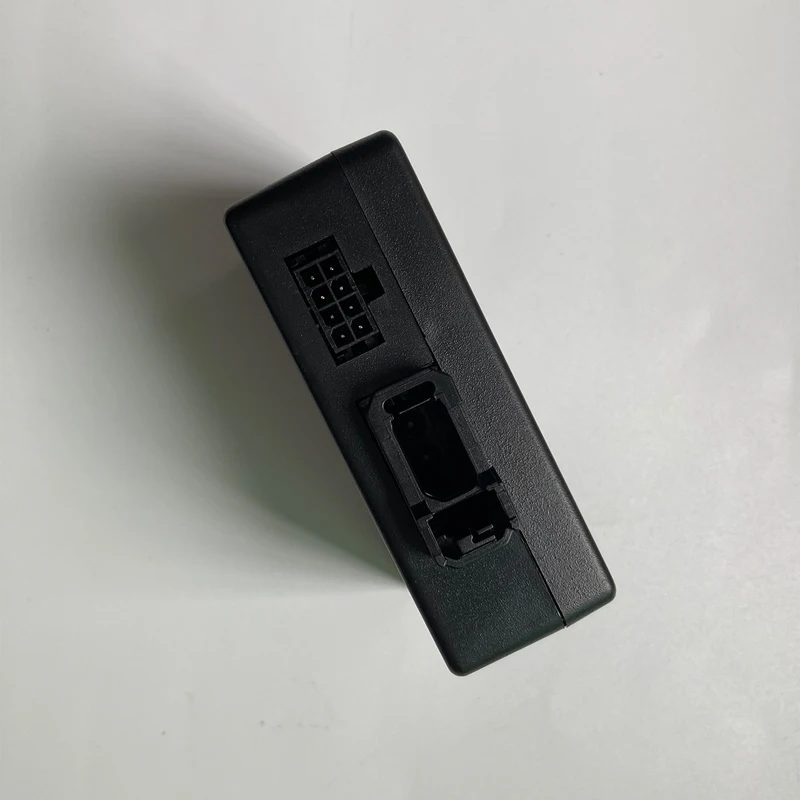

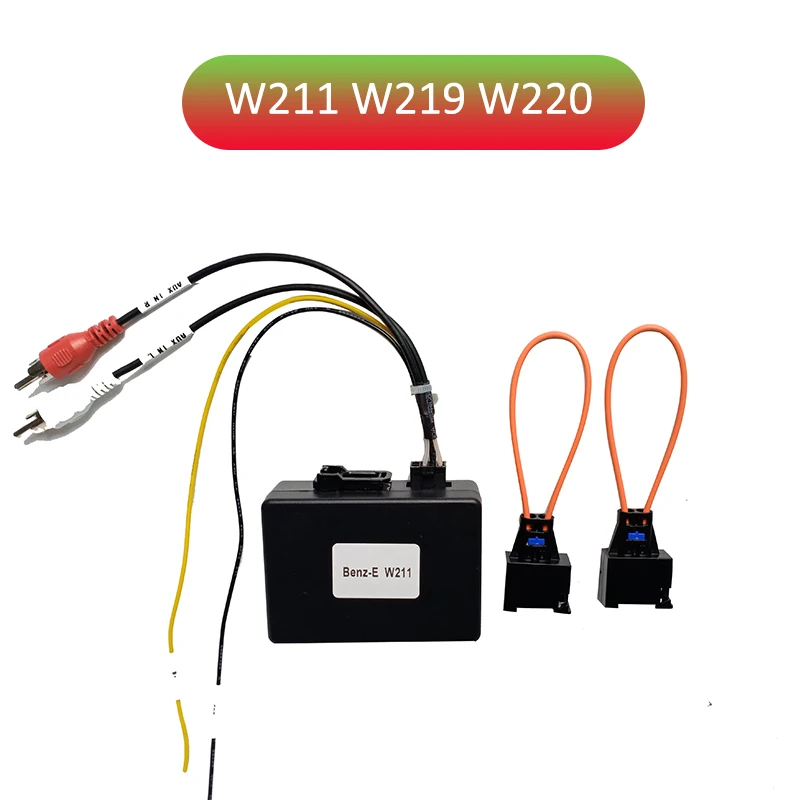

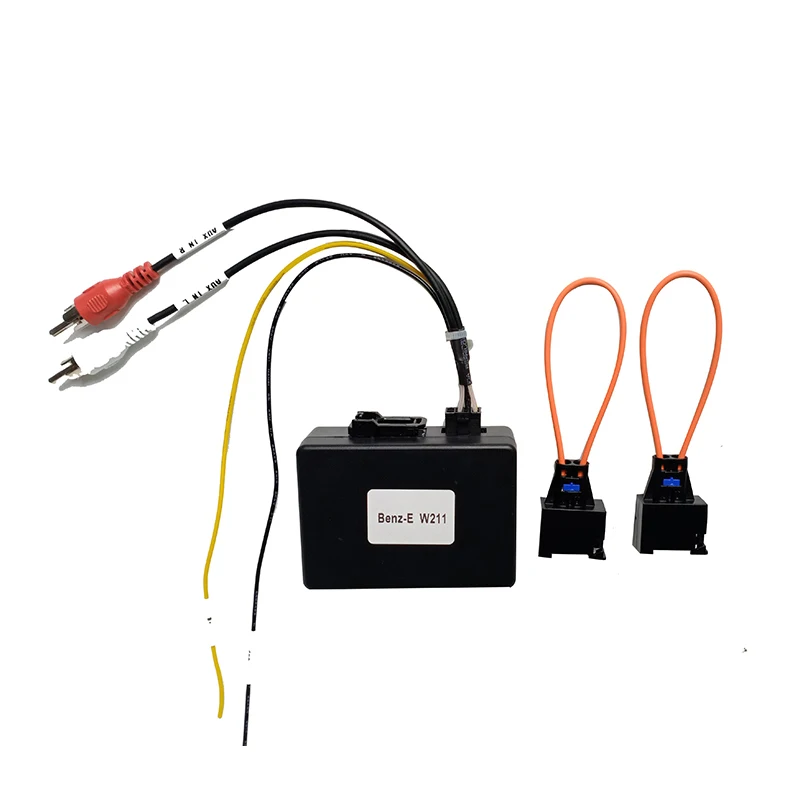

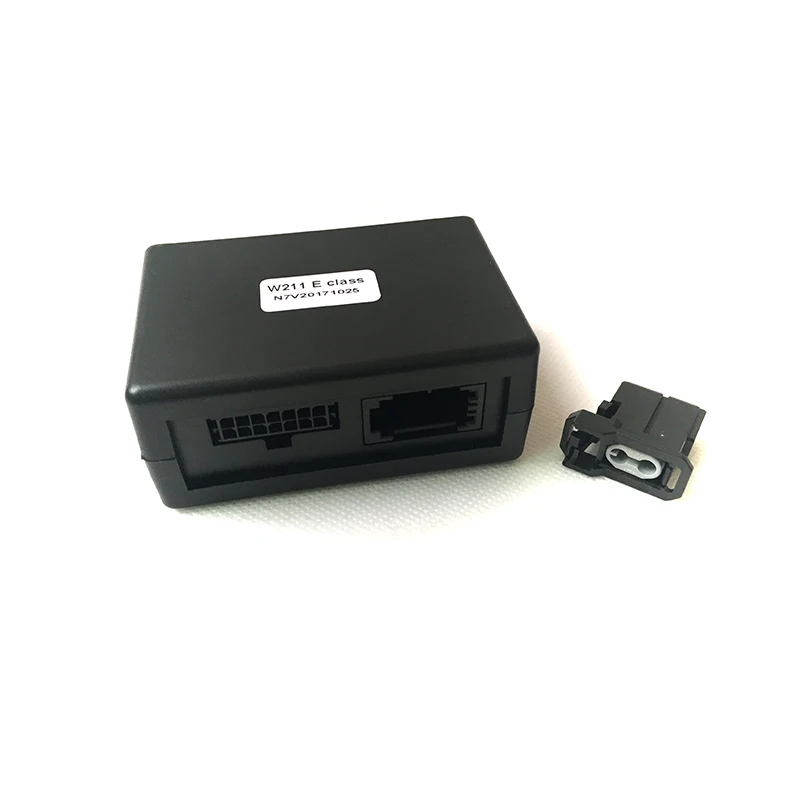

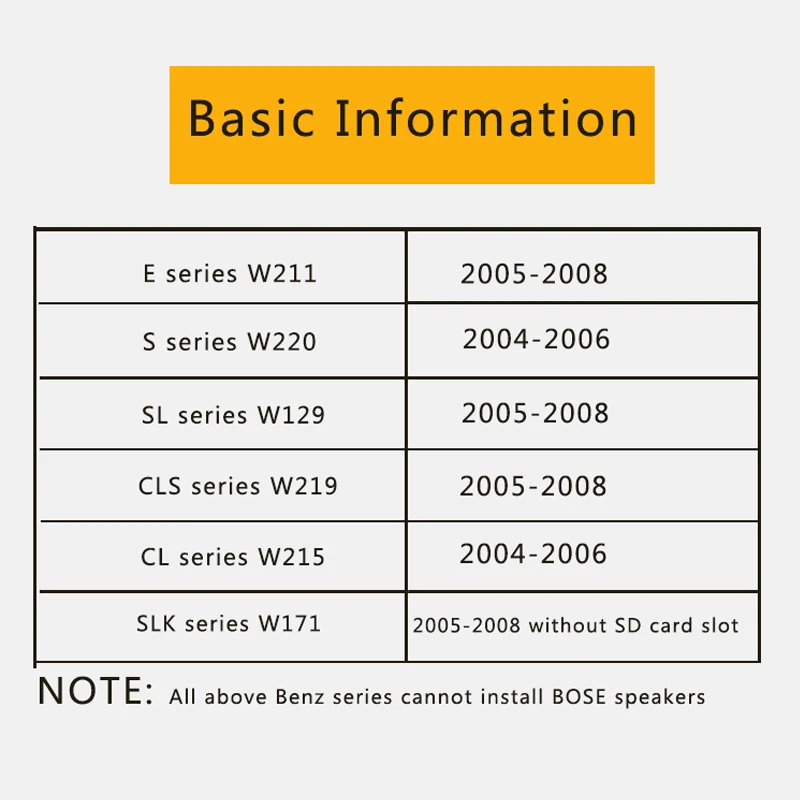

Для Mercedes Benz w211 волоконный автомобильный aux оптический волоконный декодер для большинства коробок E CLS SLK CL S Class усилитель adptor harman kardonНазвание продукта:Волоконно-оптический аудио блок декодированияРабочее напряжение:12 ВПрименимые модели:BENZ E series W211 2005 2006 2007 2008
BENZ S series W220 2004 2005 2006
BENZ SL series W129 2005 2006 2007 2008
BENZ CLS серии W219 2005 2006 2007 2008
BENZ CL series W215 2004 2005 2006

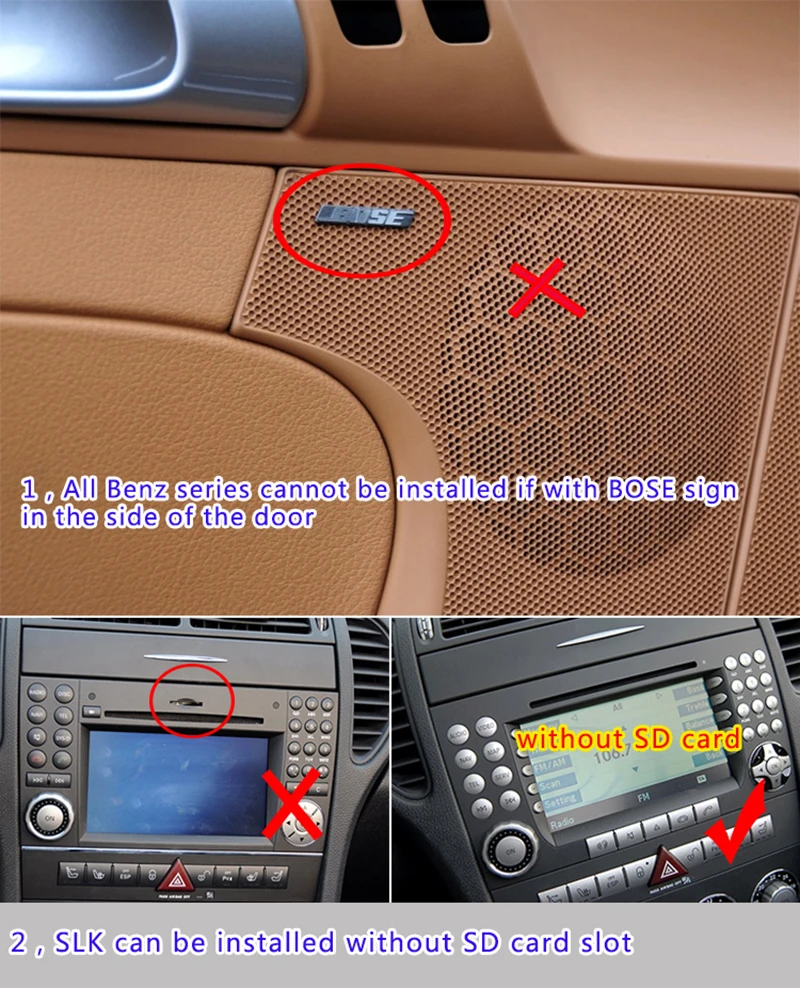

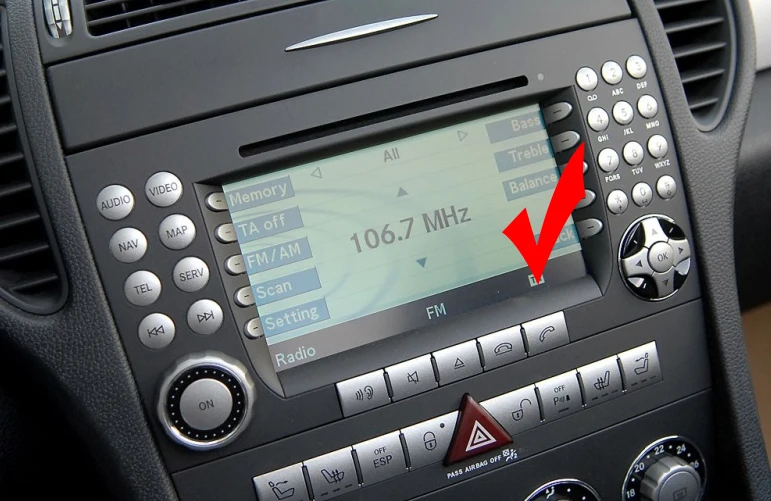

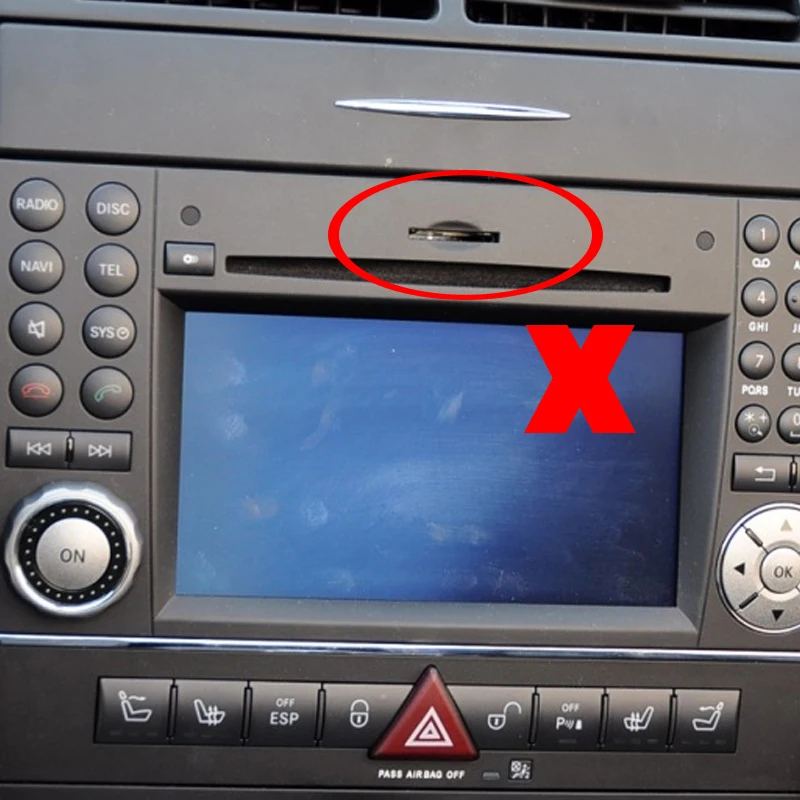

BENZ SLK series W171 2005 2006 2007 2008 без слота для sd-карты
Примечание: Все вышеуказанные серии BENZ не могут установить динамики BOSE
Если вы не уверены, совместима ли модель, пожалуйста, пришлите фотографию главного блока управления моделью сотрудникам Службы поддержки клиентов
Цена на этот товар является бесплатной доставкой, но не включает таможню вашей страны.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нашей службой поддержки клиентов, спасибо!
Способ подключения:Желтый-B + положительная батарея, черный-GND заземление, зеленый-CAN-H, зеленый с черным-CAN-L, красный RCA-правый аудио вход, белый RCA-левый аудио вход
Место установки:За хостом аудиоэкрана автомобиля или усилителем мощности автомобиля.
Функция:Преобразуйте внешний аудиосигнал RCA в оптический волоконный сигнал и передавайте его в оригинальный автомобильный усилитель через оптическое волокно. Звук исходил из звука оригинальной машины.
Например: Mercedes-Benz W211 Harman Carton audio, когда вам нужно разместить оригинальный автомобильный экран хоста, чтобы сохранить оригинальный автомобильный усилитель, вы можете выбрать для установки оптического волокна аудио коробки. Обратите внимание, что Mercedes-Benz BOSE audio не подходит
Особое внимание:При подключении кабеля, если звук ненормальный. Обратите внимание, что thisphenomenon не является проблемой с нашим модулем преобразования волокна. Это фиберкоммуникационная система транспортного средства не может нормально общаться.
Если после установки оптоволоконной коробки нет звука, пожалуйста, проверьте его следующим образом:1: подтвердите, подключен ли источник питания хорошо, измерьте с помощью мультиметра, желтый ---
Питание от батареи 12V, черный --- провод заземления, не нужно подключать ACC источника питания
2: подтвердите, правильно ли подключен сигнал шлюза, CAN-H, CAN-L
3: в оптоволоконной связи транспортного средства, все оптические волоконные сигналы должны быть в состоянии нормально общаться. Из-за повреждения определенного электрического оборудования транспортного средства,

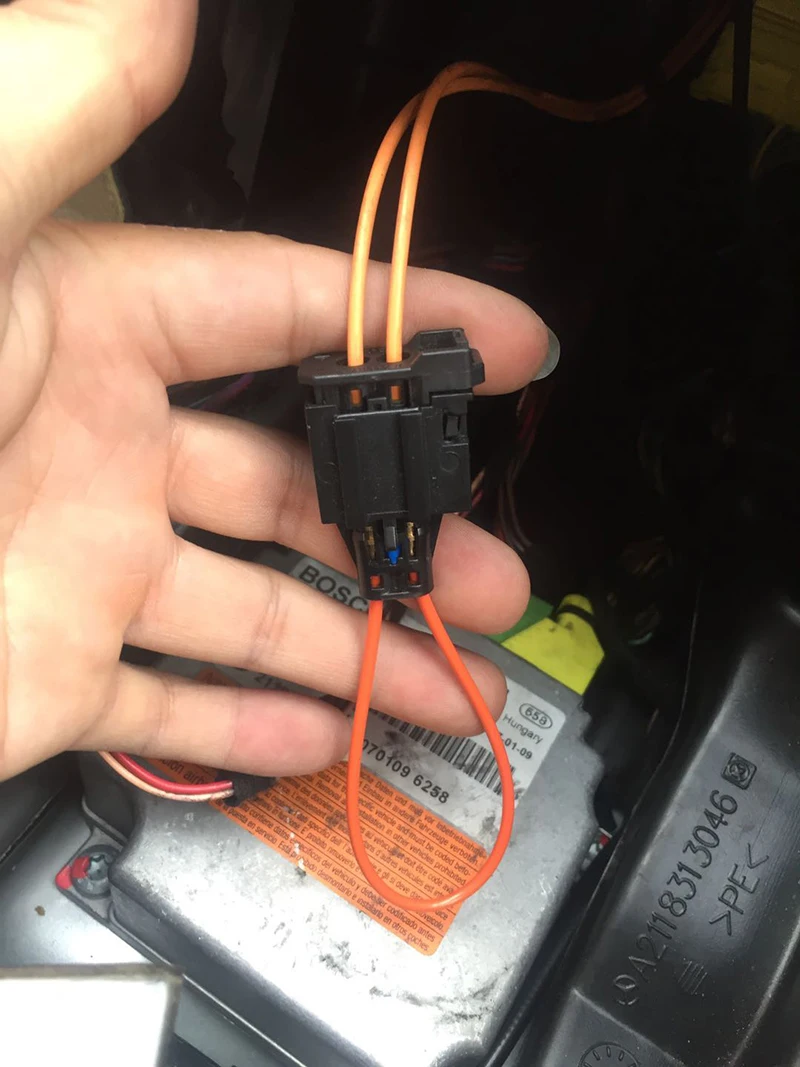

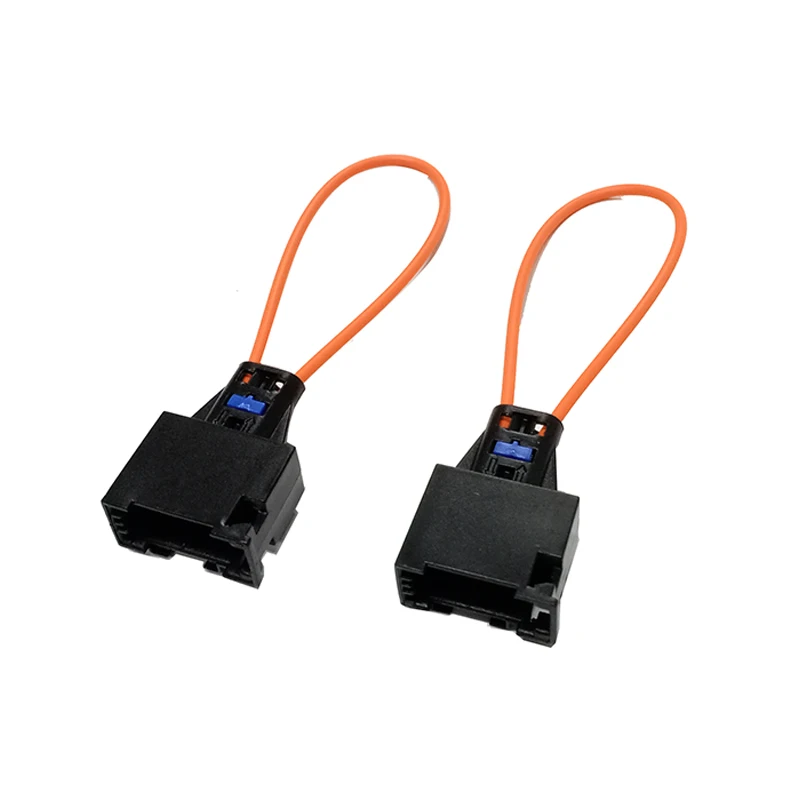

Волоконно-оптическая связь является ненормальной. В настоящее время, необходимо микросхема с защитой от короткого замыкания оптическую оптоволоконный сигнал поврежденного устройства, (общий к примеру: 6-диск CD-плеер, telephonecommunication модуль или непосредственно Установите аудиокоробку из оптического волокна на оригинальный усилитель, чтобы оригинальный автомобильный усилитель мог общаться с оптическим волоконным аудио боксом.
4, усилитель мощности W211 расположен на левой стороне багажника оригинального автомобиля, над задней шиной theleft, И усилитель мощности W171 помещается под ковром перед содрайвером оригинального автомобиля
