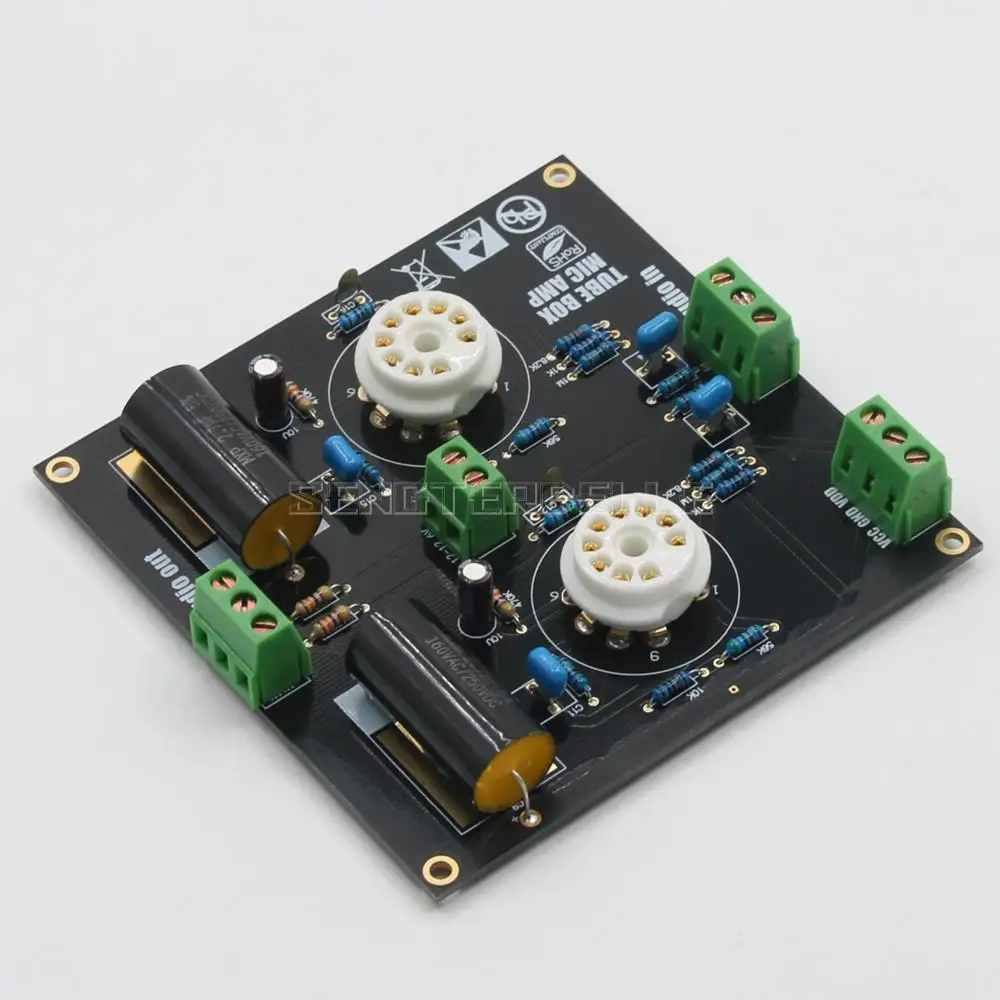

Трубчатый буферный предусилитель HiFi 6DJ8 6922 6N11, плата на основе X10-D, схема предварительного усиления вакуумной трубки

Информация о продукте:

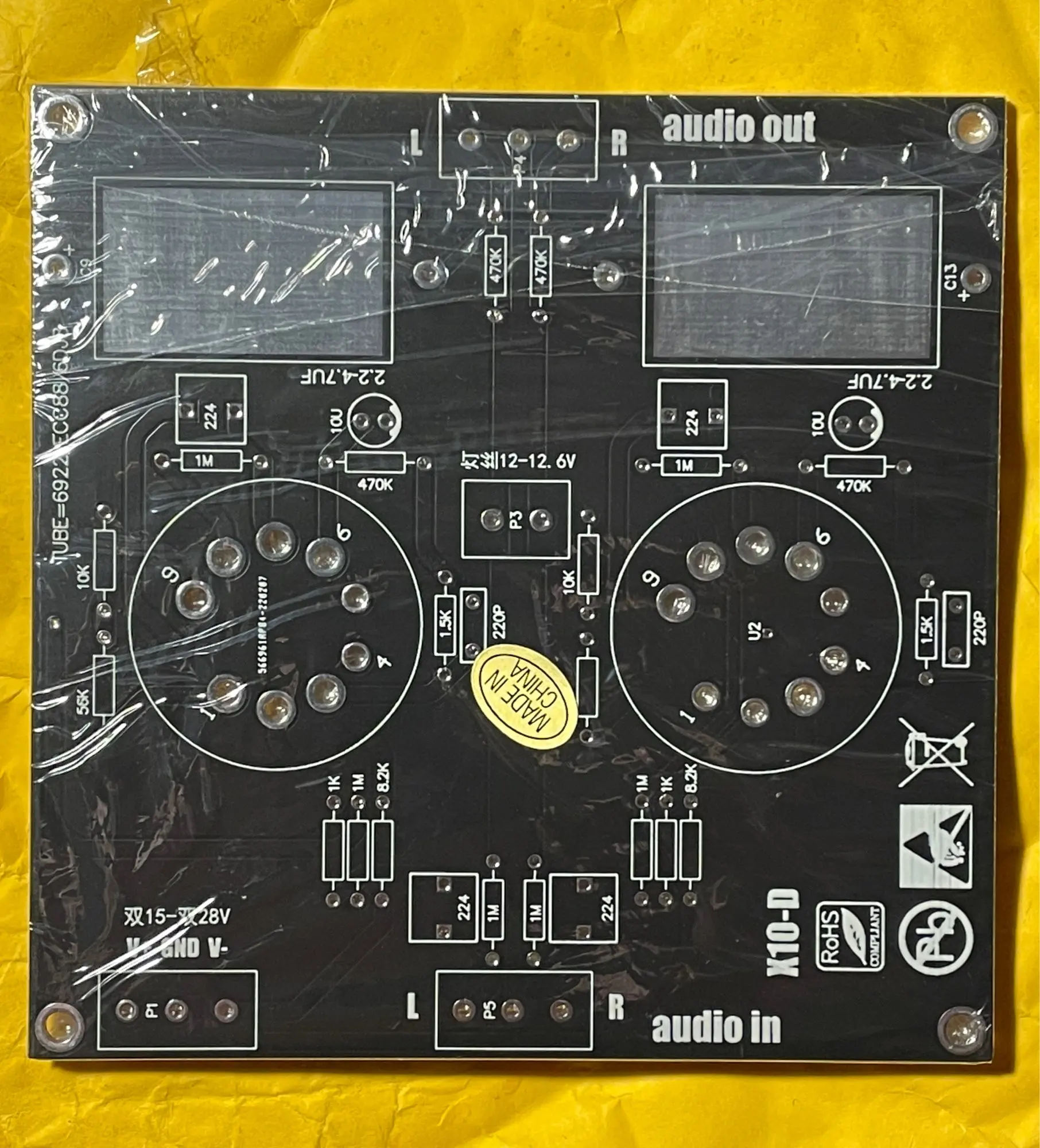

На основе X10-D схемы предварительного усилителя.Выход принимает глубокие отрицательные отзывы, достигая очень высокого индекса, и скорость искажений снижается до удивительной степени.Положительный и отрицательный источник питания постоянного тока. Сопротивление катоду и емкость трубки усилителя второго этапа отменяются, устраняя отрицательное влияние, вызванное сопротивлением катоду и емкостью.Посеребренная керамическая трубчатая розетка.

Описание источника питания:

Двойной 12V ~ 30V DC источник питания! Рекомендуется использовать Регулируемый источник питания, такой как LM317.337.Нити накала, потребности 12 ~ 12,6 V источника питания. Этот источник питания может использовать независимый 12 В, или вы можете напрямую подключить нить 12 В к 12 в основного источника питания. В этот чехол, основного источника питания должен быть двойной 12V источника питания, вместо того, чтобы двойной 15 или 18V источника питания, потому что в этот чехол нити накала, напряжение будет увеличивать или даже быть повреждены!Конечно, нить также может питаться независимо.

Характеристики:

Искажение: 0.008% (10 Гц ~ 100 кГц)Частотная характеристика: 10 Гц ~ 100 кГц (± 0,2 дБ)Выходное сопротивление: 200 ОмВыходной сигнал 1: 1 буферТрубка использует 6DJ8 или 6922 или 6N11Размер печатной платы: 100*100 мм

Примечание:

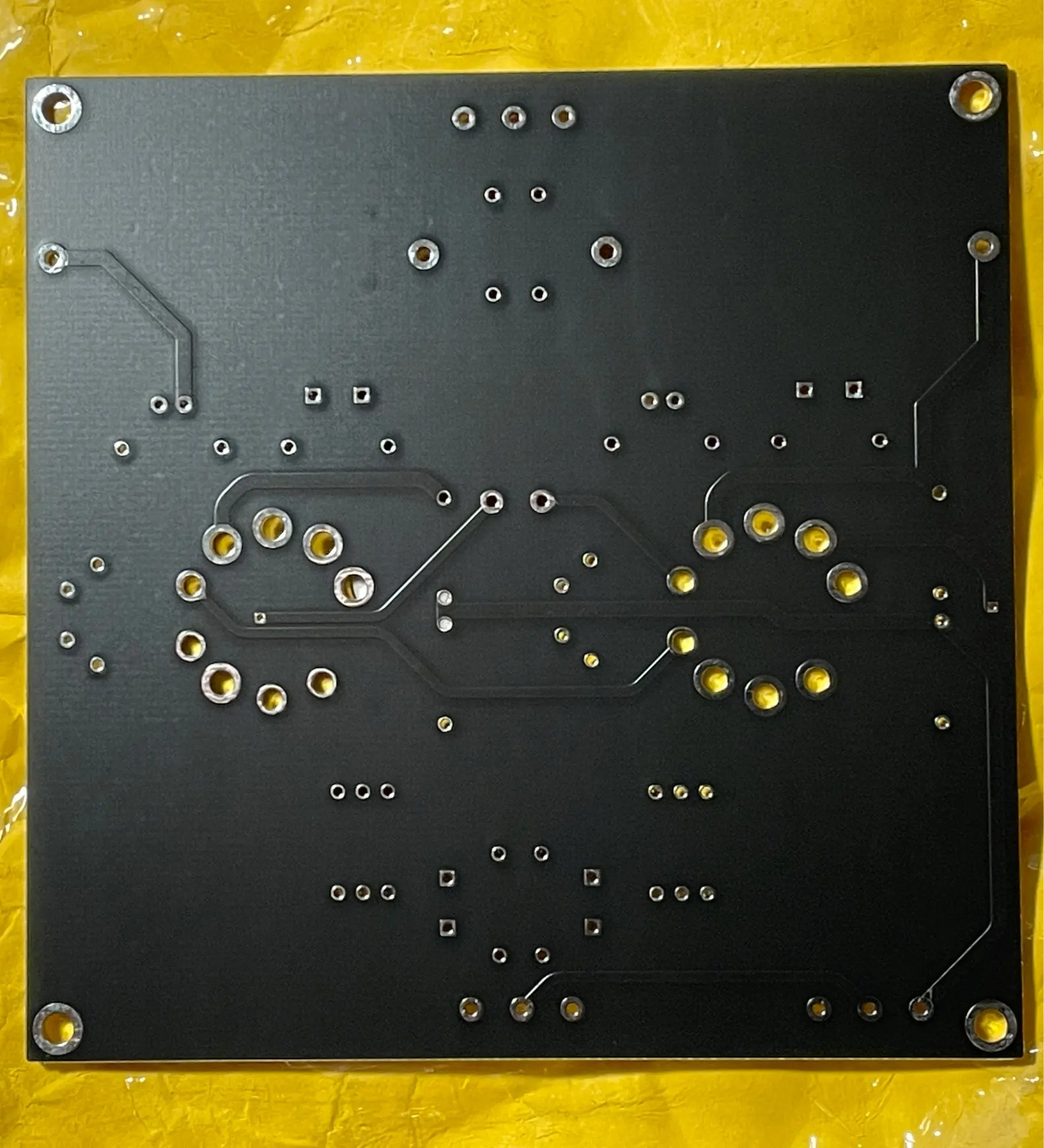

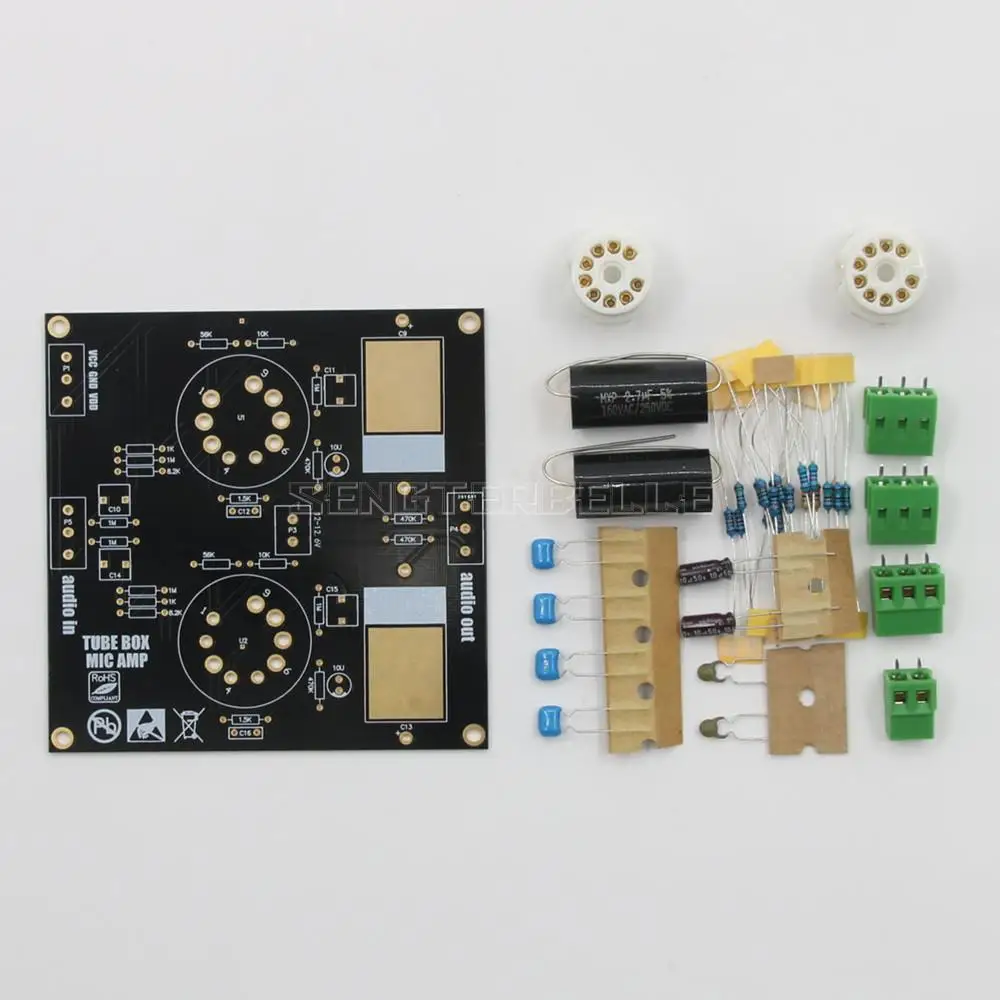

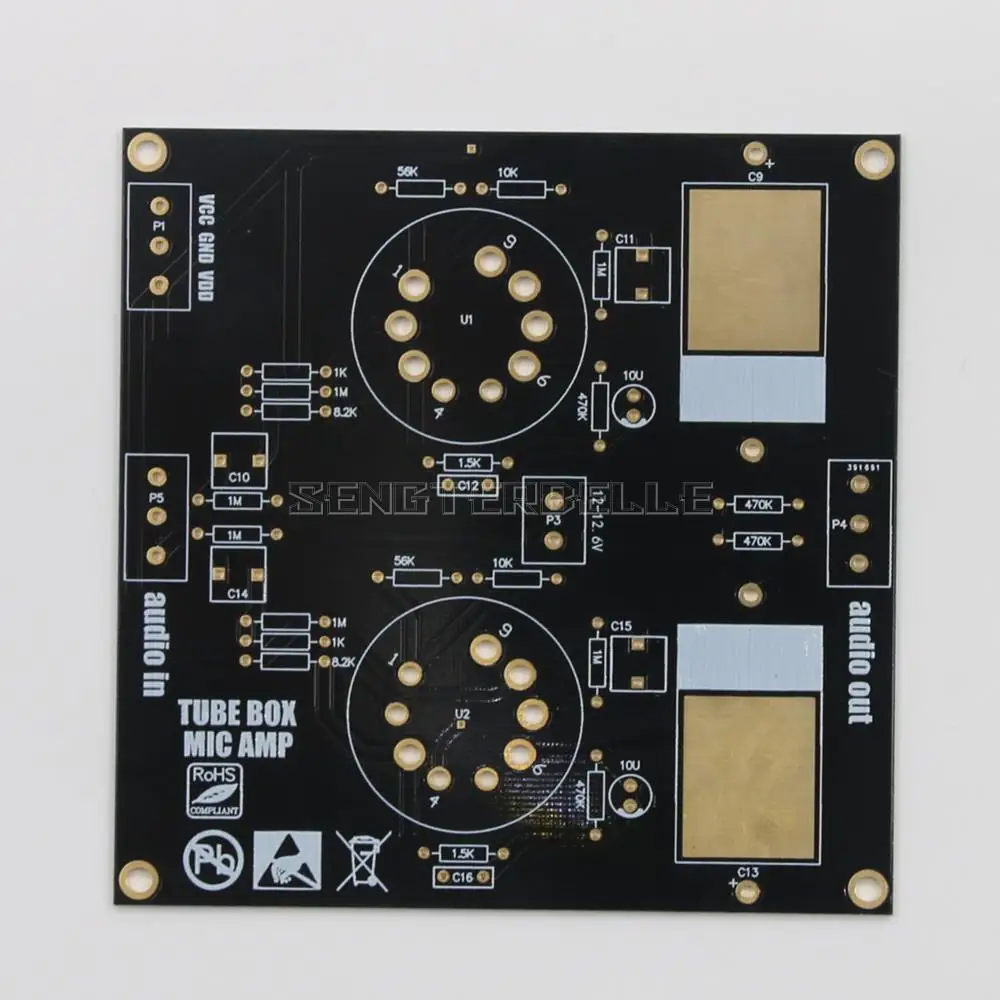

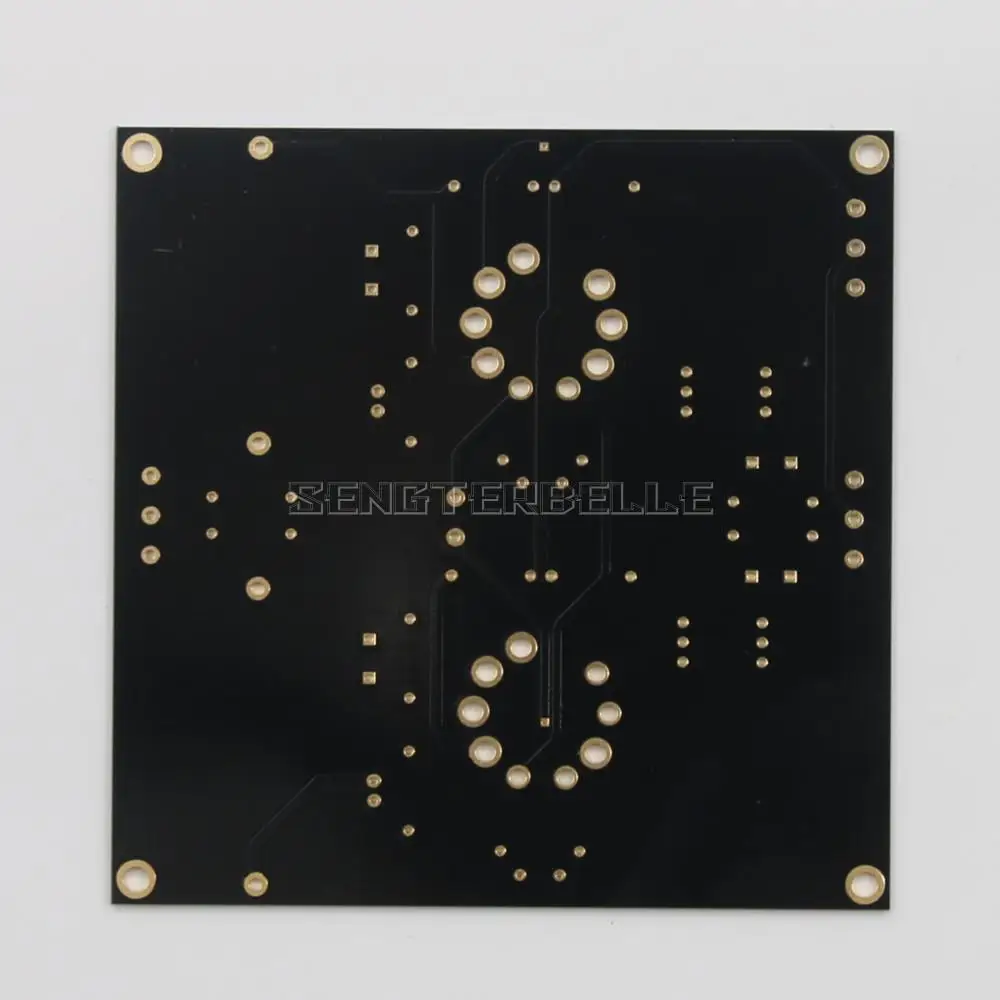

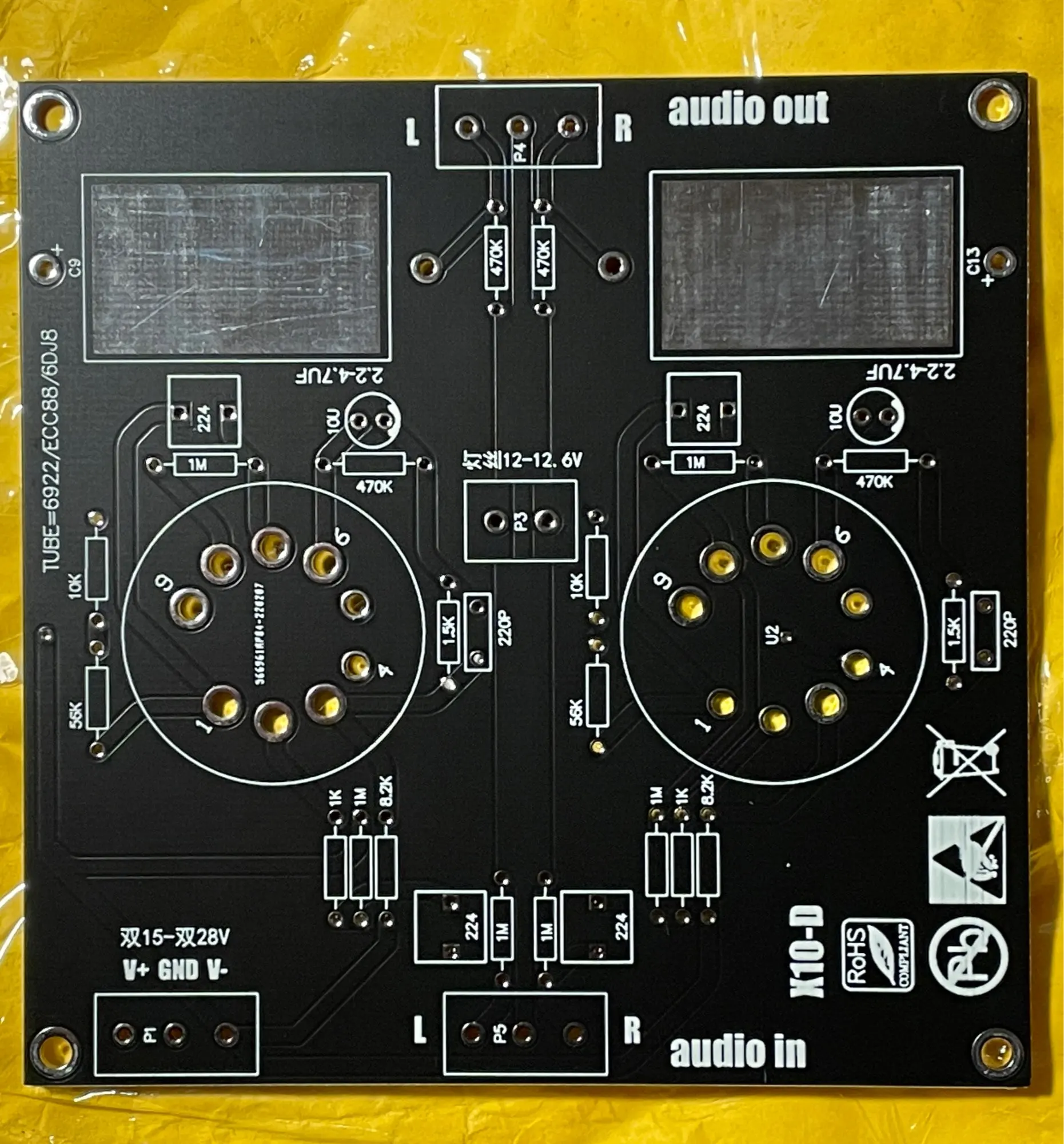

Выбор [DIY All Kit] требует от покупателя припаять и собрать его самостоятельно.Выберите [голый PCB], чтобы не включать какие-либо компоненты.

Советы:

Если вам нужна Подходящая плата питания, пожалуйста, откройте следующую ссылку:Плата питания
