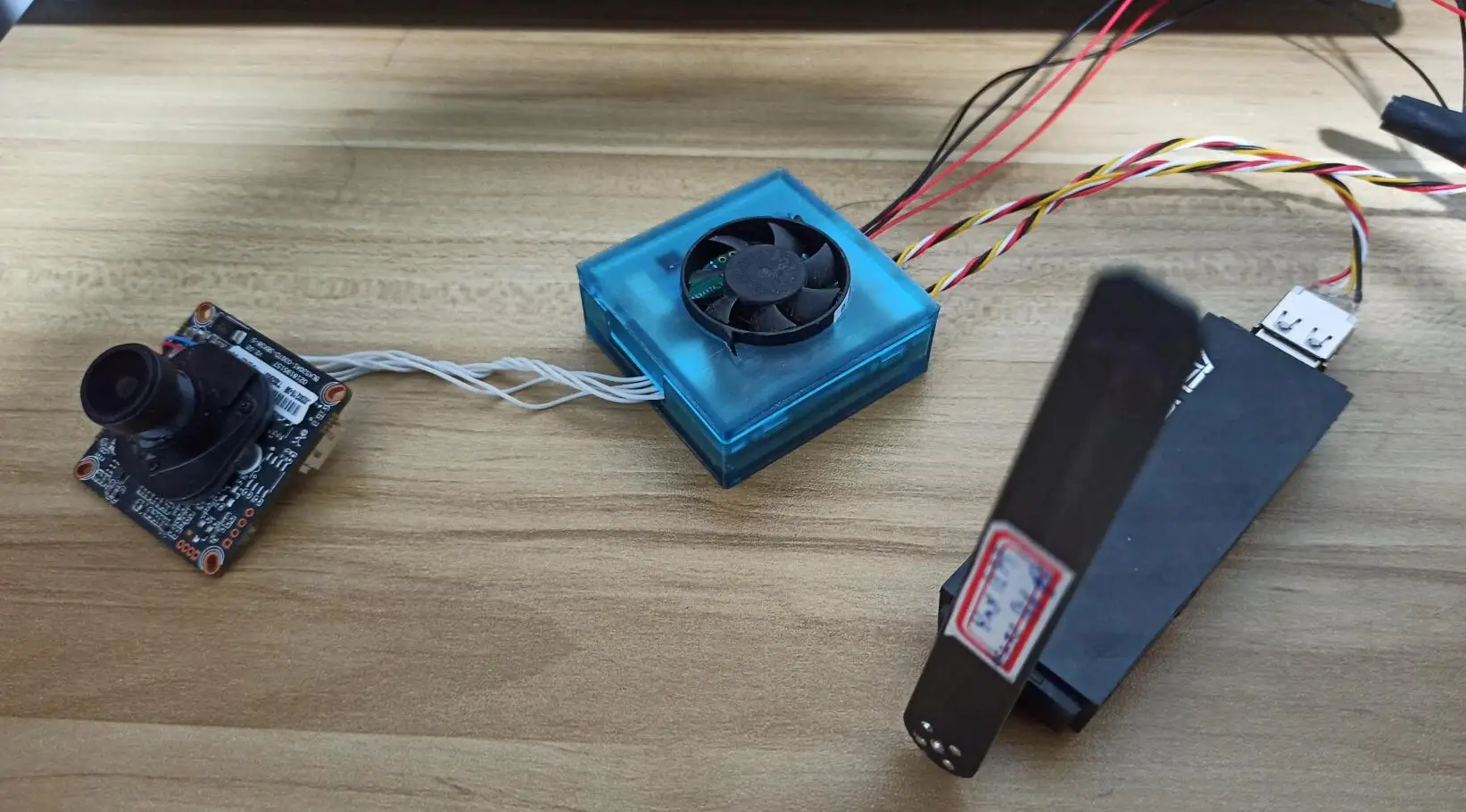

Raspberry Pi передача изображений 3b Mini FPV Базовая версия набор OpenHDEZ прошивка

Тип 1: версия V2.4, полный комплект. Без сетевой карты, камеры

Тип 2:3B mini sky terminal + IPcam, без сетевой карты

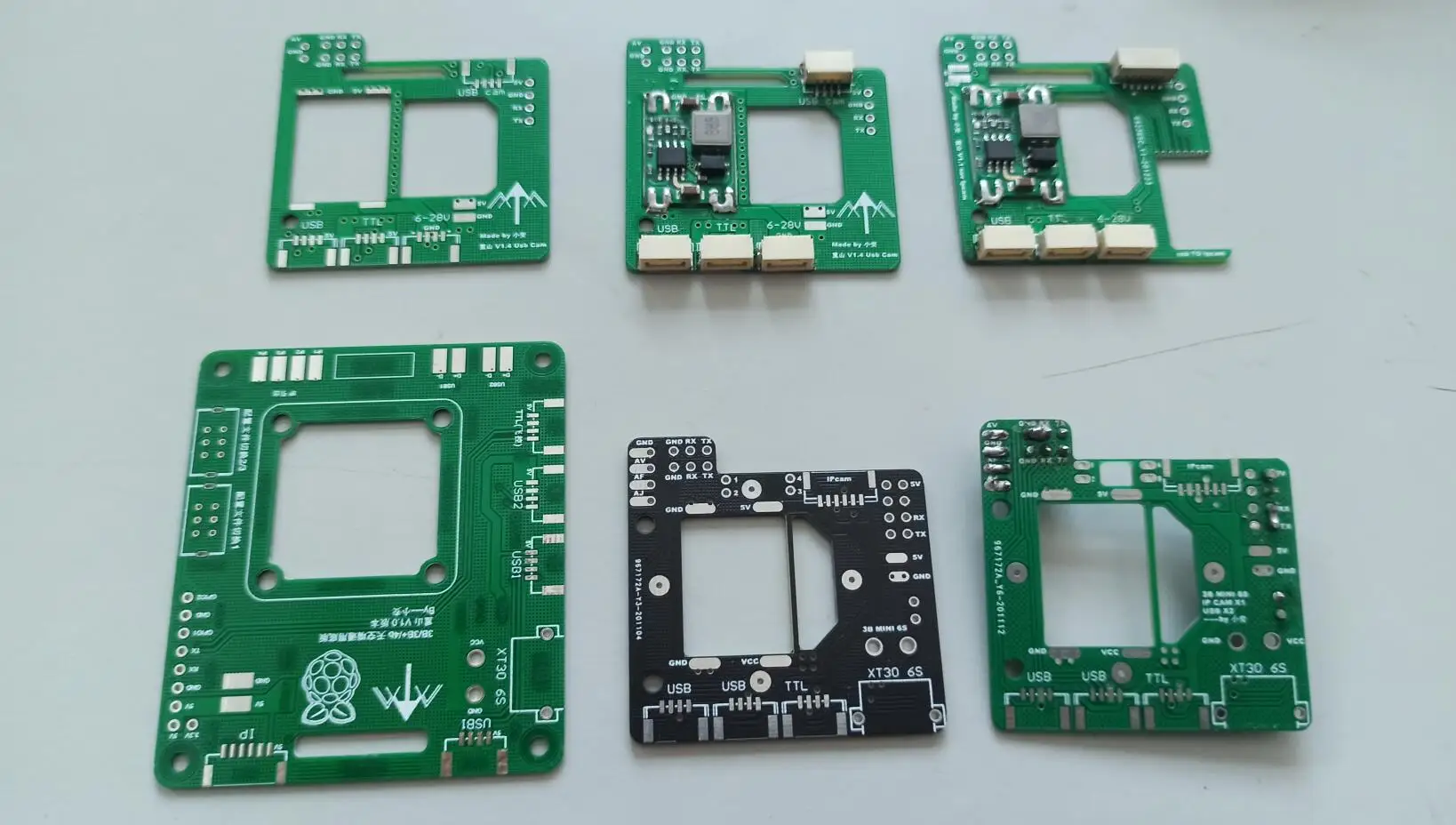

Все 3B мини базовые пластины заменены на фабричное производство пластырей SMT... стоимость немного выше...

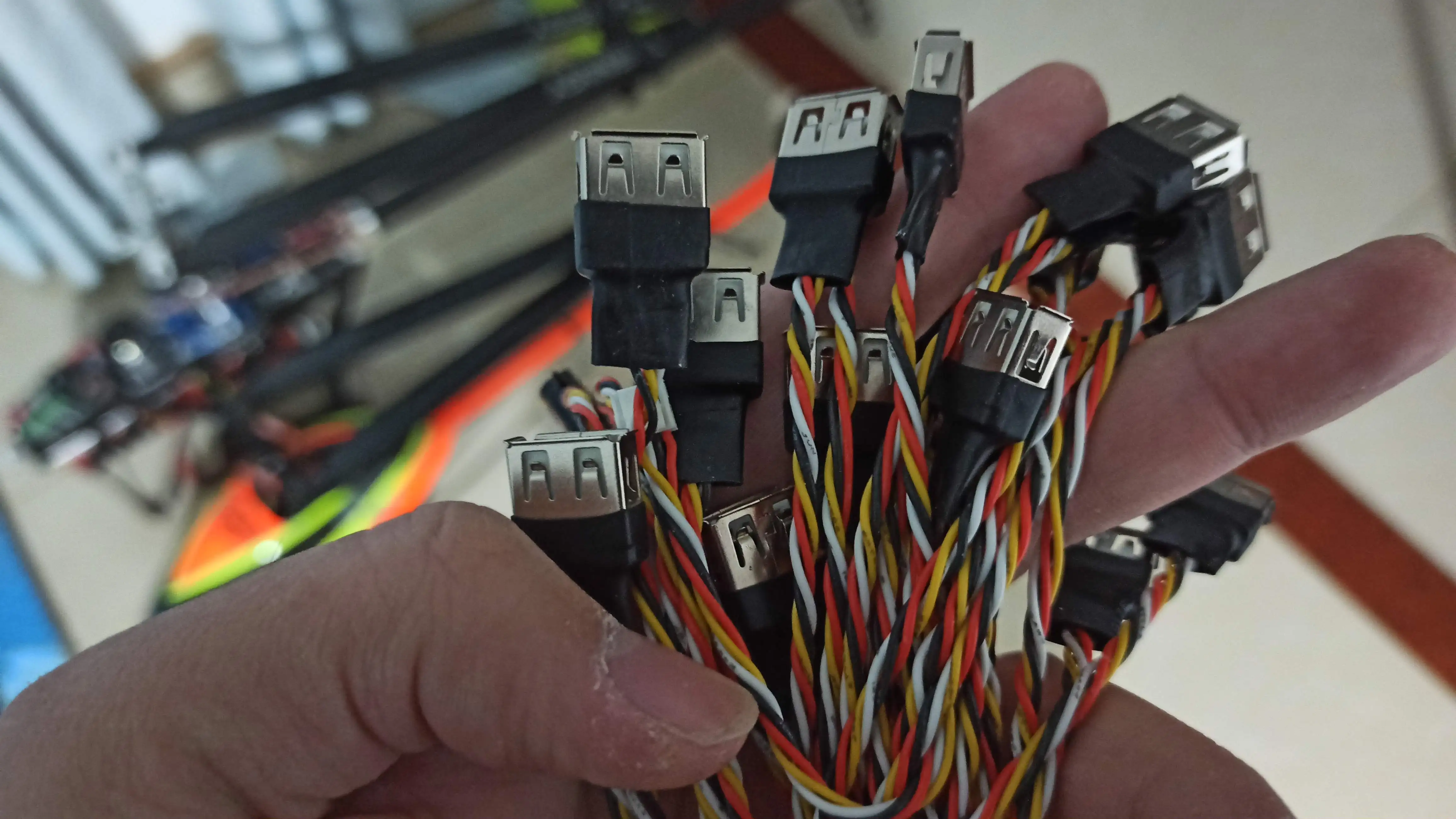

Все провода заменены на заводской индивидуальный силиконовый провод GH1.25 + USB готовый продукт

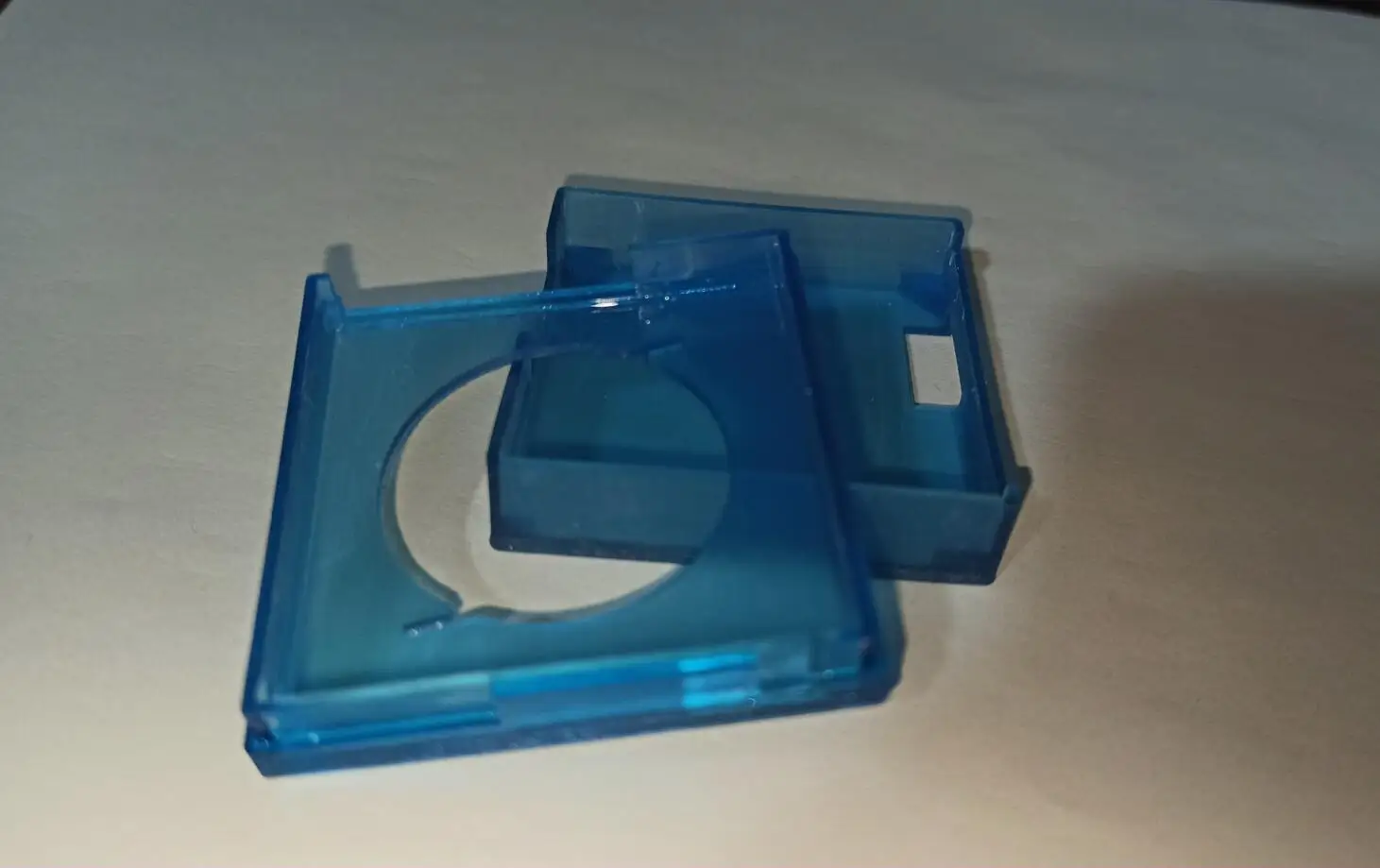

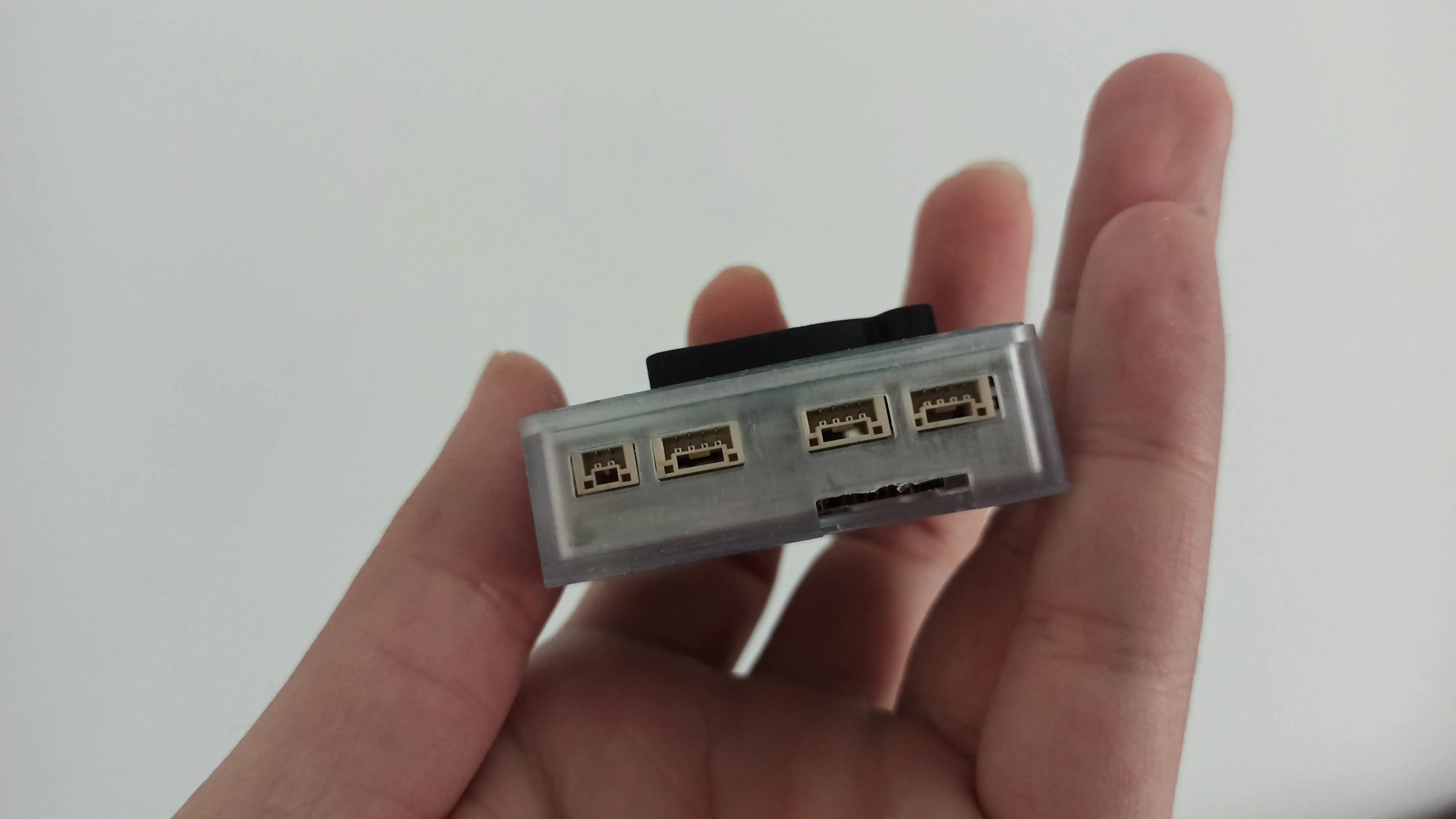

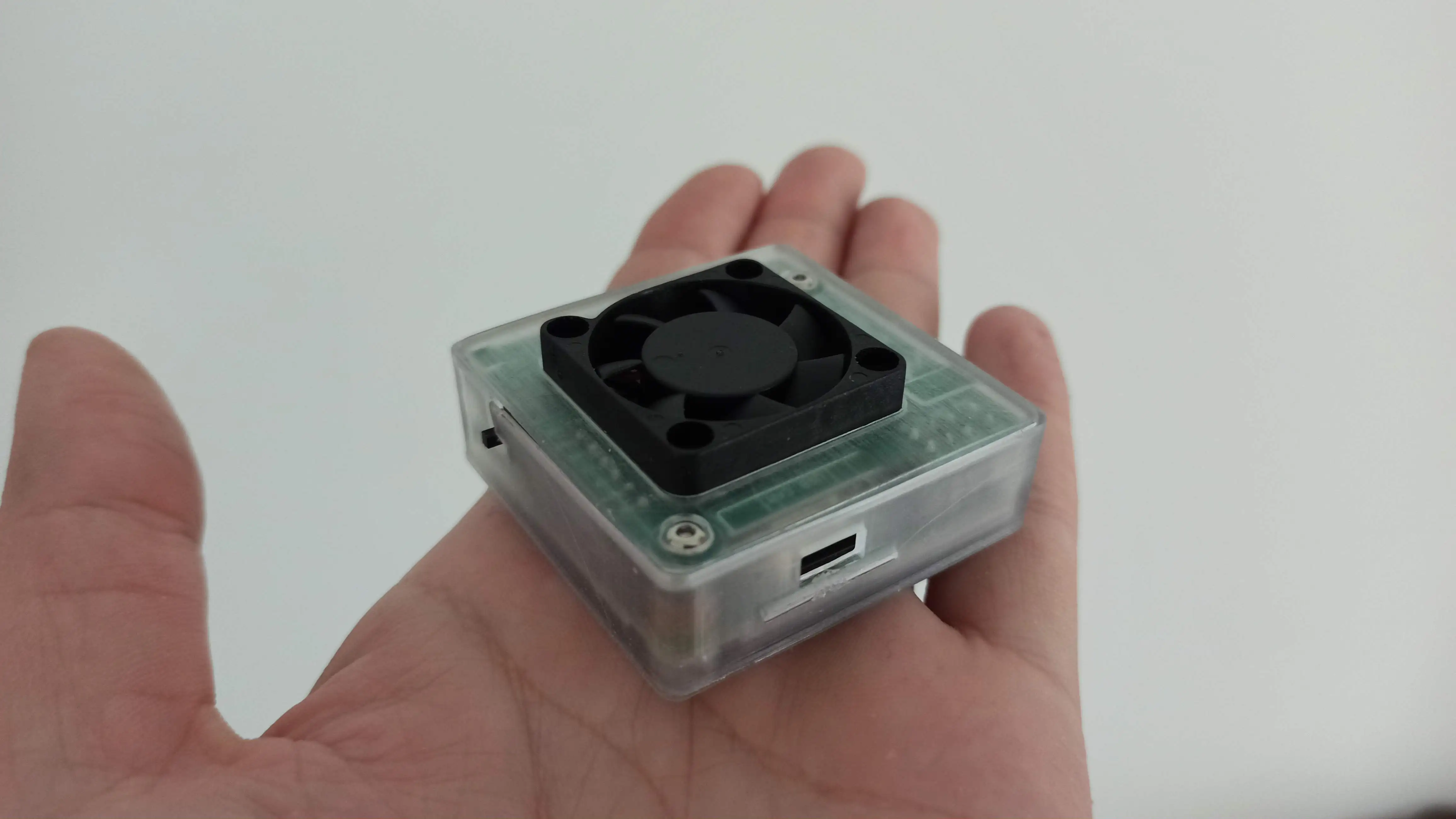

Все корпуса заменены на Фабричный светильник SLA, белый и полупрозрачный корпус

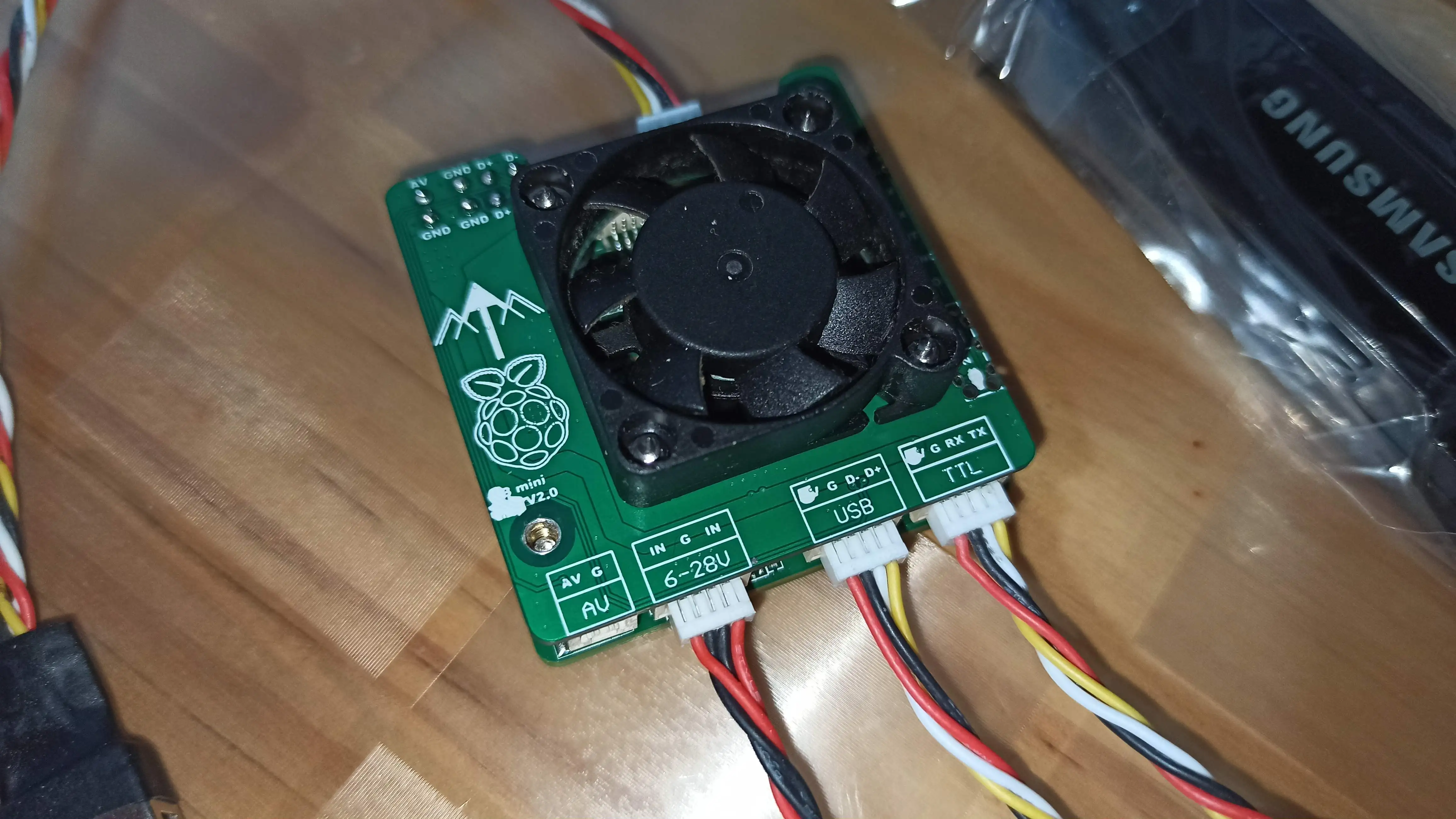

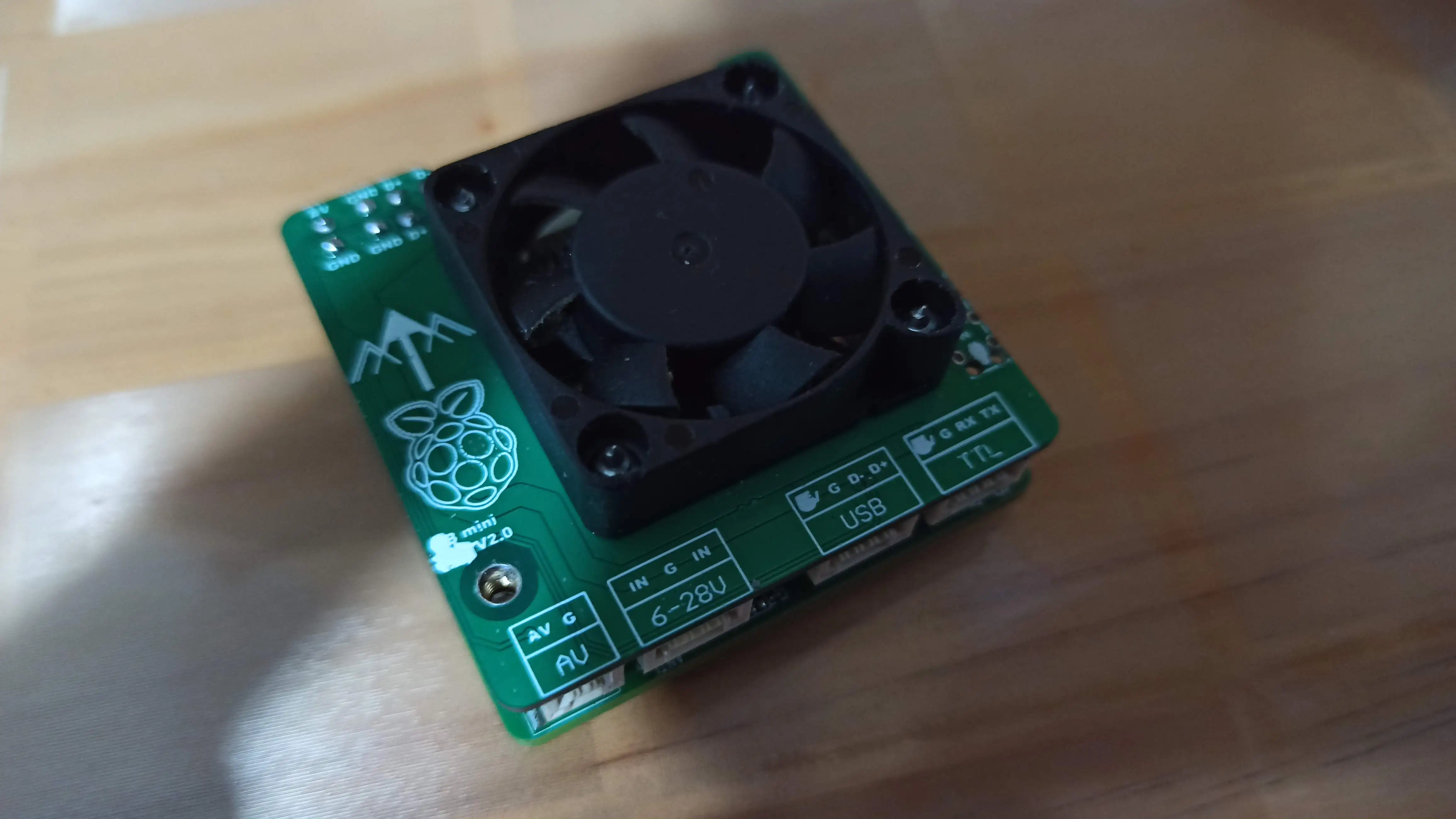

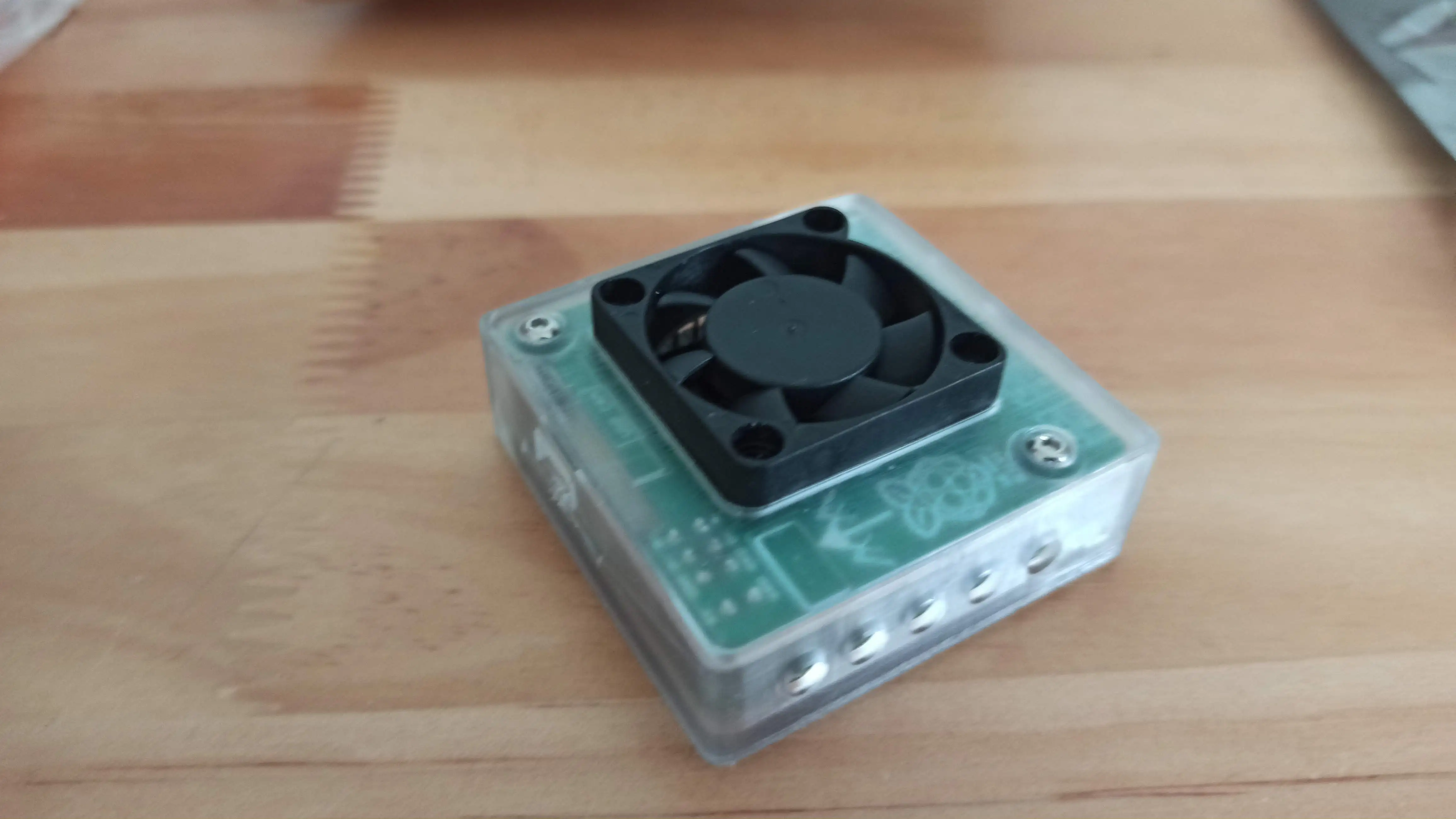

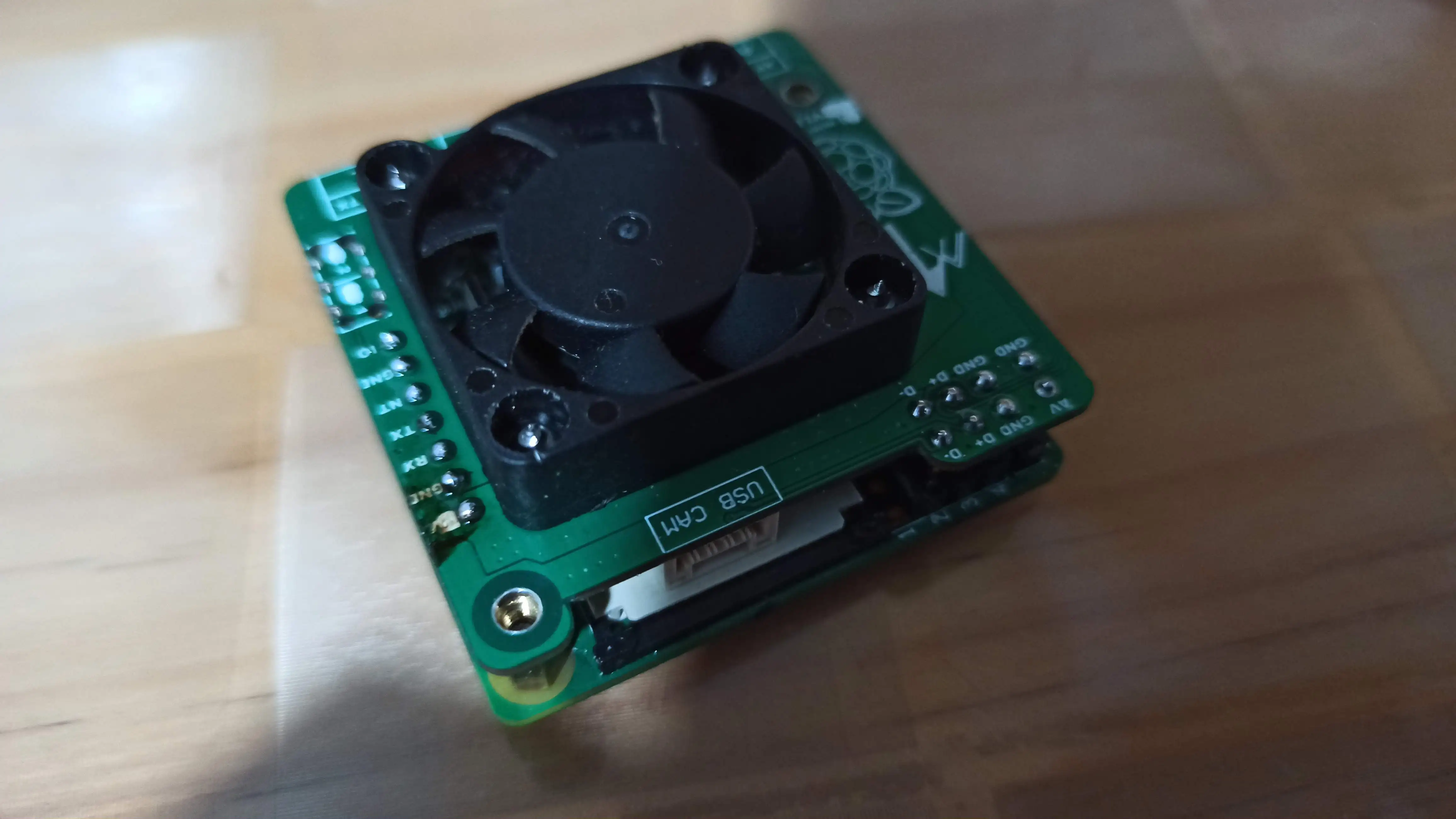

На картинке ниже показана версия V2.0

Текущие обновления версии 2,0 следующие:

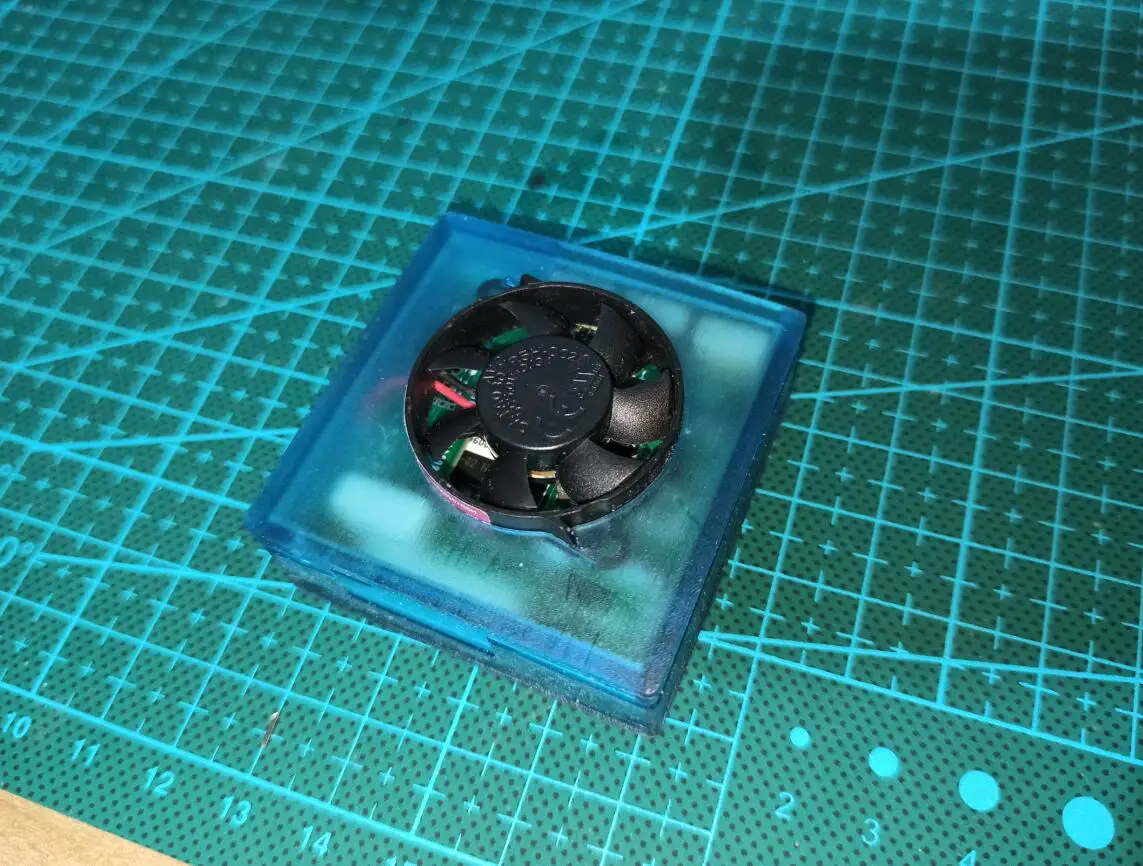

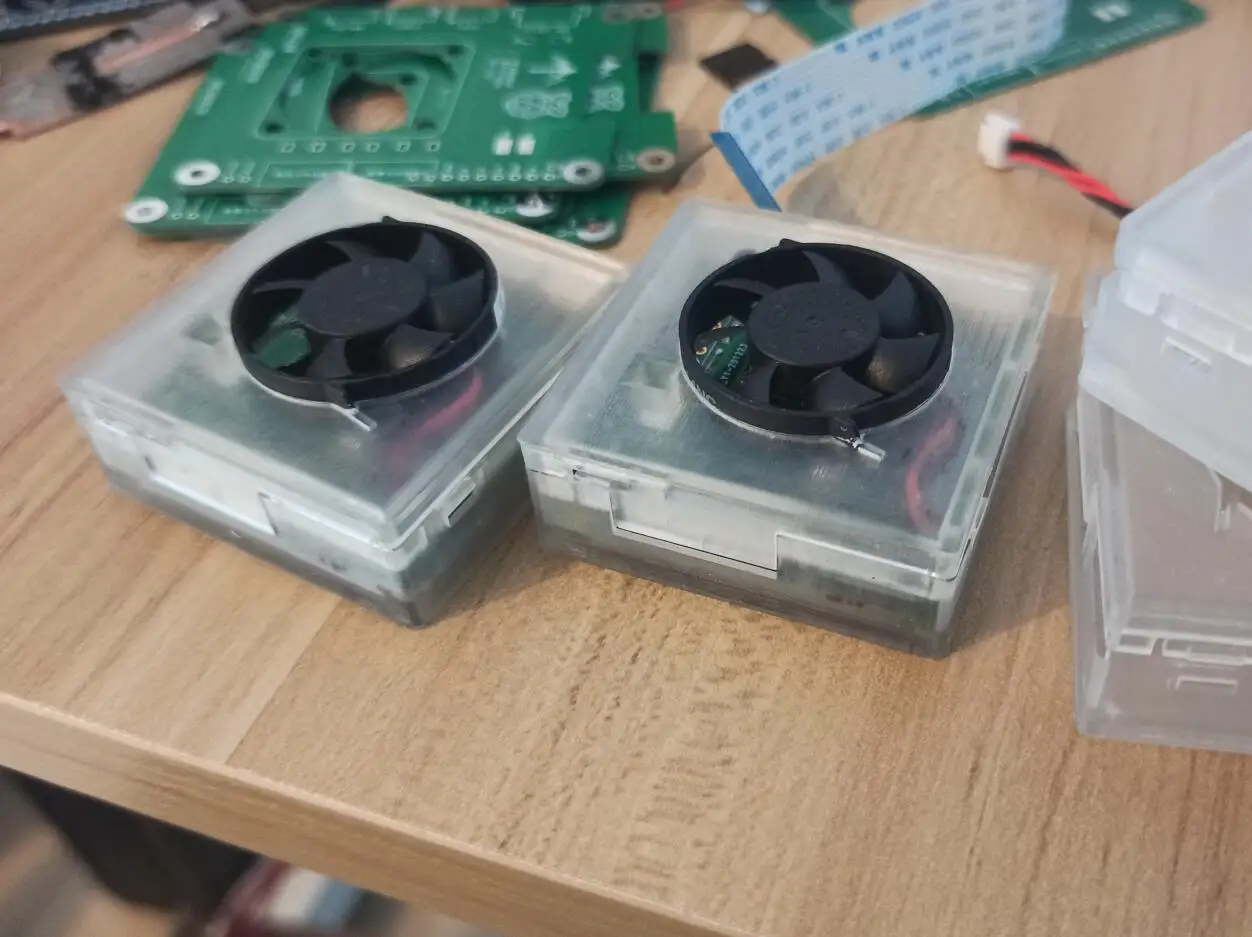

1. Используйте вентилятор без обслуживания с двойным шаром для изменения фиксированного положения вентилятора, а вибрация мала, а звук маленький. В то же время, он поставляется с пластырем, который идеально решает проблему чрезмерной температуры 3B мини-крах, поднятый netizens в области Санья! Летом он также может лететь на севере. (Мы будем продолжать следить за версией контроля температуры в последующем. На основе экономии энергии 3B mini не будет заморожен до смерти зимой!)

2. При использовании прошивки EZ вы можете включить и выключить файл конфигурации sky terminal 2, и вы не боитесь серийной частоты полетов. (EZ3.1.8 прошивка самостоятельно выбрана в новой версии группы, и аппаратная проблема программного обеспечения openHD не поддерживает переключение неба в настоящее время)

3. Поддержка AV выхода, вам не нужно больше сваривать при отладке. Кстати, с прошивкой EZ 3,3 вы можете реализовать av-выход CSI IPCAM USB камера экран, двойная система передачи изображения не нужна еще одна камера, AV задержка 35-40 мс

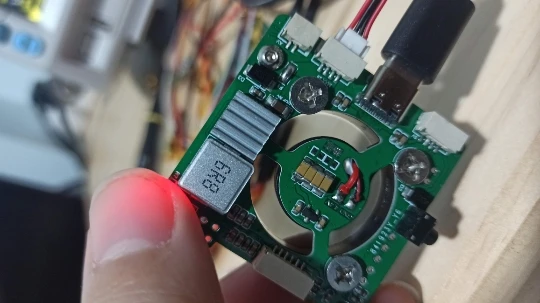

5. Блок питания был изменен на TPS 54332DDAR, а основной источник питания считается двойным, потому что тока слишком достаточно, поэтому я отказался... 54332 выход 3.5A достаточно для использования, емкость точно настроена на энергопотребление 3B mini, а пульсация меньше,

6. Самая ожидаемая функция IPCAM онлайн! С дополнительной пользовательской платой USB к IP (необходимо установить на задней части камеры IPCAM, толщиной 3 мм), она идеально поддерживает 347 477 335 U9U и другие супер камеры, И качество изображения сопоставимо с gopro! К слову, мастер также зафиксировал usb-камеру во время праздника, и качество изображения шипами с камерами CSI. В продаже будет комплект.

Флуоресцентный

Руководство по сварке: https://www.bilibili.com/video/BV15Z4y1g75q/

Видео заземления вытягивая расстояние на станции B:

Https://www.bilibili.com/video/BV1kK41137W9/

(Из-за погодных условий лететь нельзя. В последнее время ветер настолько сильный, что вверх мастер не может держать самолет одной рукой)

Аппаратные изделия: https://www.bilibili.com/video/BV1dr4y1T7q2/

Анти-гангк essential

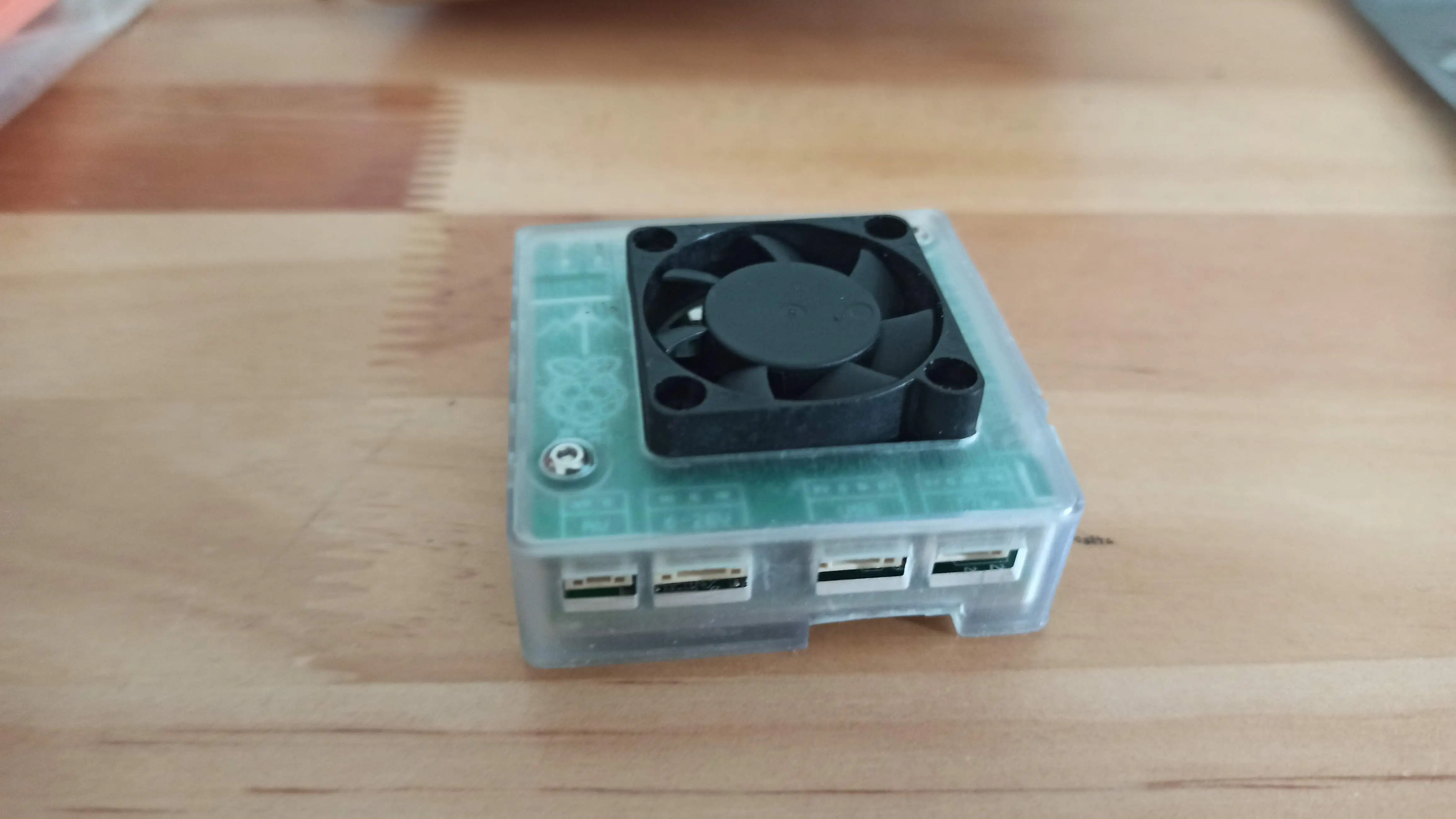

В настоящее время смола была заменена на 122 Высокопрочное матовое полупрозрачное покрытие

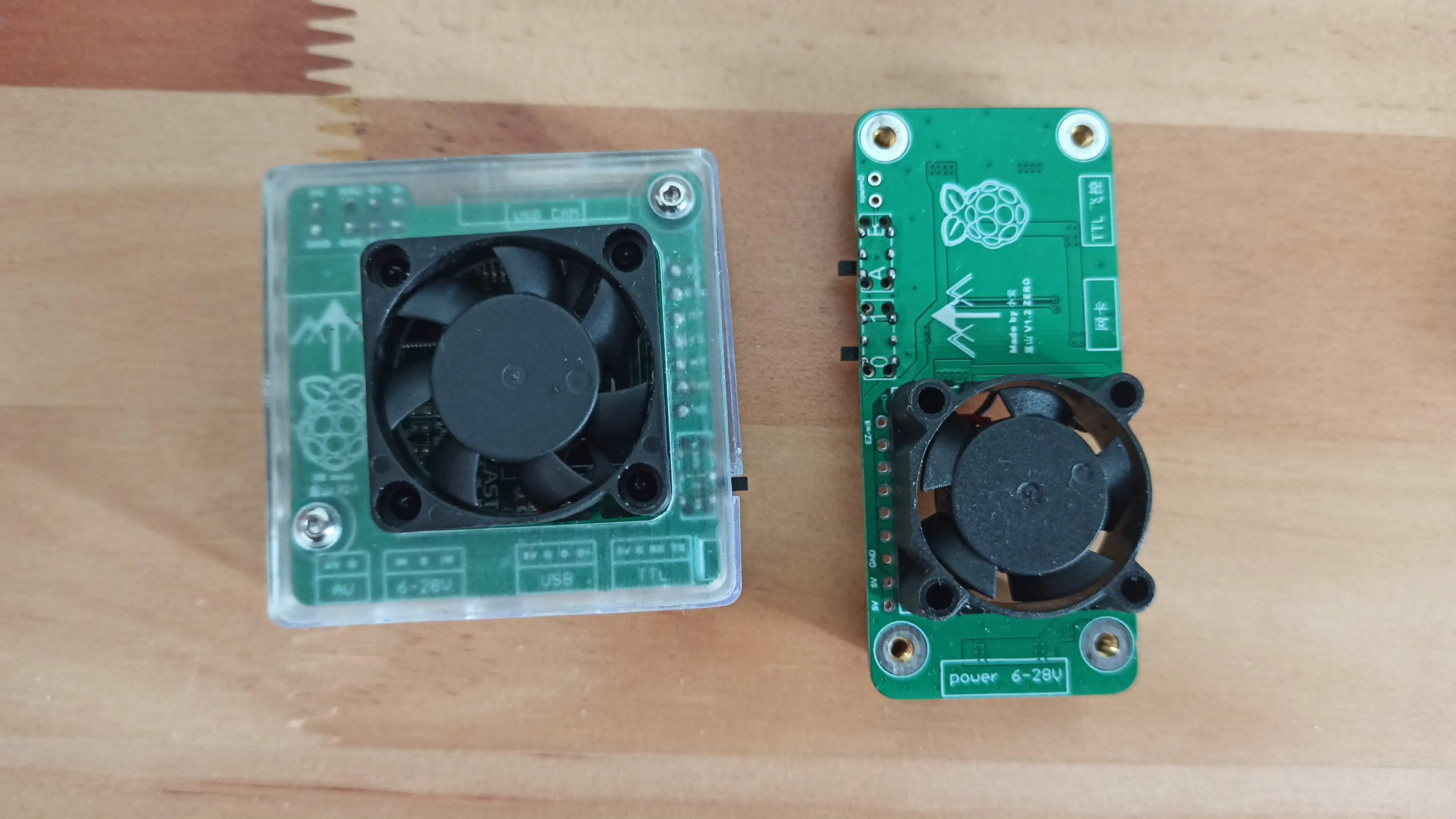

V2.0

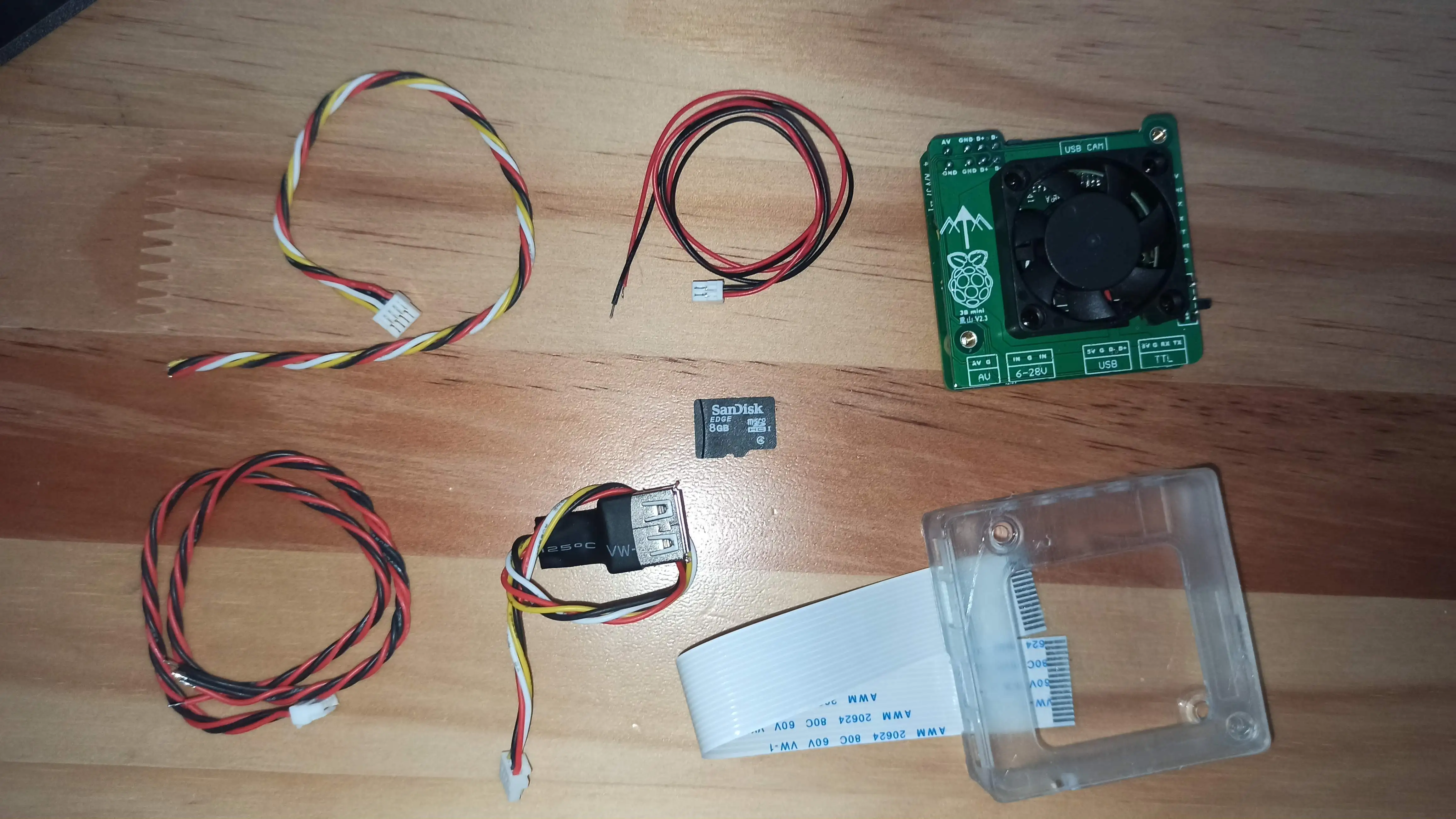

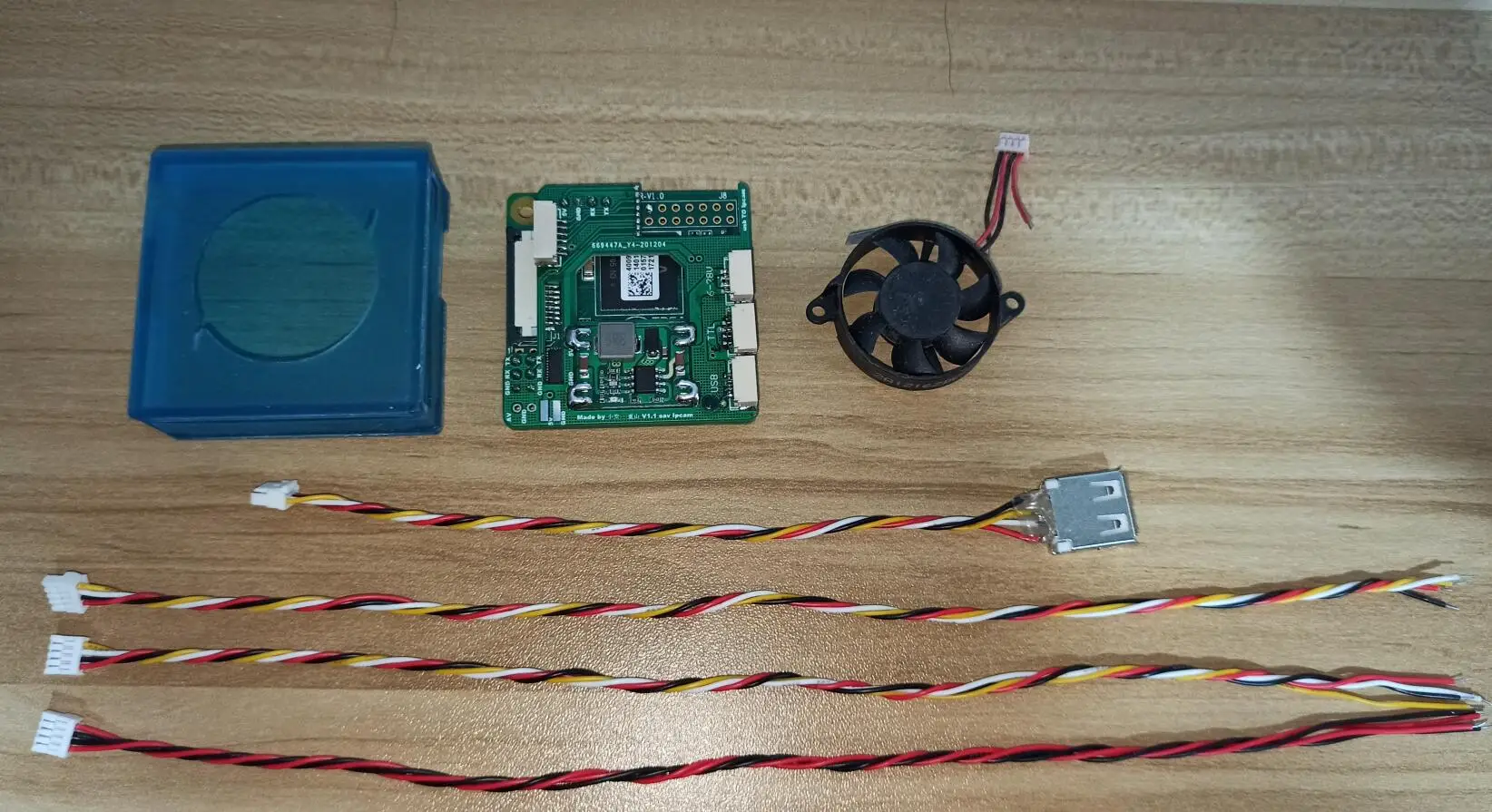

Набор:

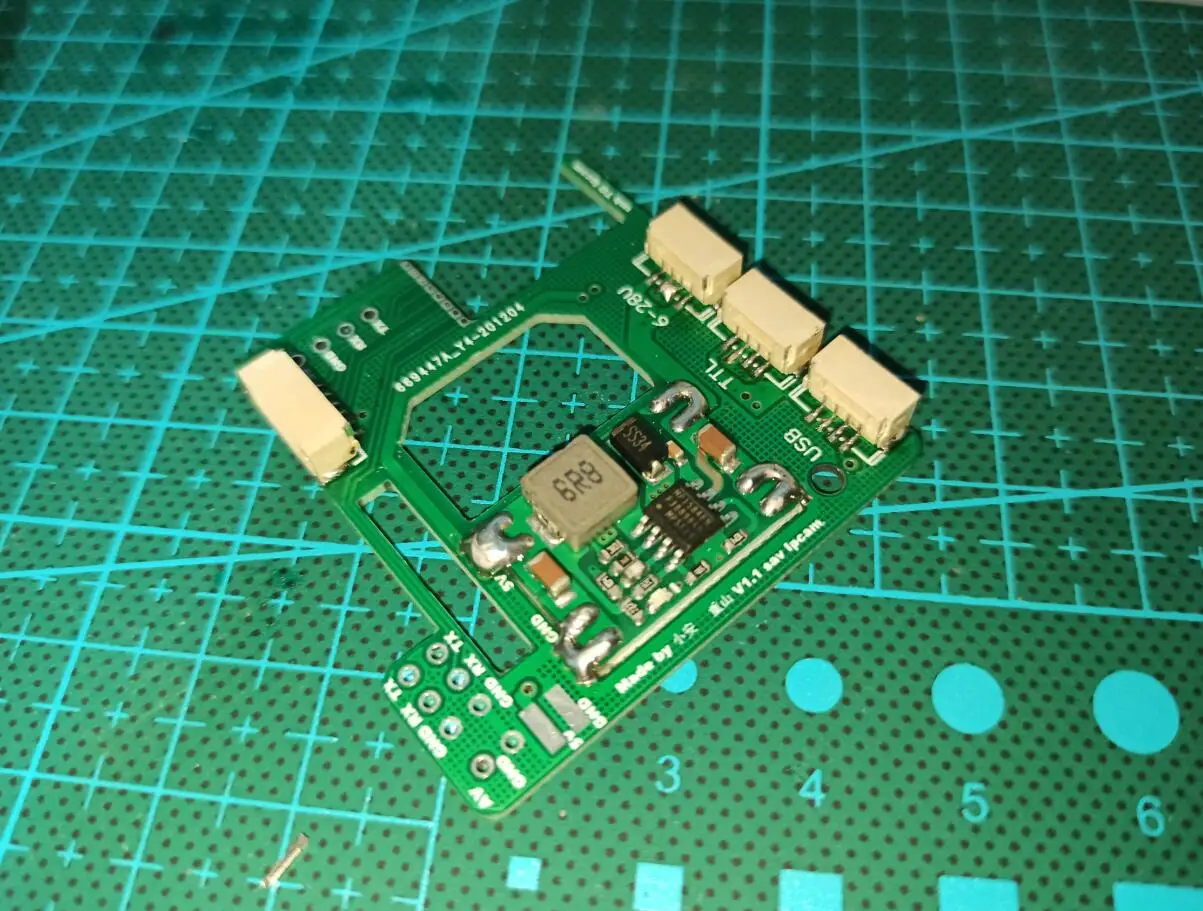

1. 3B мини 2,0 Базовая пластина

2. Мини материнская плата 3B

3. GH1.25 к USB

4. GH1.25 4P провод

5. GH1.25 4P шнур питания

6. GH1.25 2P AV кабель

7. Линия терминала CSI

8. Светильник для отверждения

9. Одна TF карта 8G C4 (только для тестирования! Запрещено ходить на небеса)

10. Несколько винтов (обычно от трех до пяти прилагаются)

Что касается проблемы GH1.25 с usb-разъемом для сетевой карты, потому что использование экранированных кабелей не используется, старайтесь не превышать 15 см для самостоятельного расширения детской обуви. Если он превышает, могут возникнуть все виды странных проблем, таких как сбой AC56, перезапуск и мигающие огни!

PS: сегодня хост использовал силиконовый кабель 28awg, чтобы получить длину 22 см. Сетевая карта USB обычно используется. Кажется, что это имеет большое отношение к кабелю. Может быть намного дольше после витой пары!

Что касается tf-карт, рекомендуется использовать 16G U1 или более высокие карты как можно больше. Не хочу экономить эти деньги, потому что 8G карты Дешевые. Несмотря на то, что Raspberry Pi system (openHD/EZ) использует только около 5G пространства для tf-карты, скорость считывания и записи карты оказывает большое влияние на Raspberry Pi. Карта 8G, используемая up, иногда не подключается к самолету в поле. Это необъяснимо, чтобы получить его обратно. Проблема решается после совместной Замены карты 16G.

Мастер UP протестировал несколько tf-карт, в основном для скорости письма, потому что слот tf-карты Raspberry Pi расширен USB2.0, и скорость чтения может быть полной, В основном из-за долговечности и скорости записи карты. Вы можете посмотреть это видео:

Https://www.bilibili.com/video/BV1Hf4y1k7Ya/

Флуоресцентный

Рекомендация: Используйте AC8812 на земле

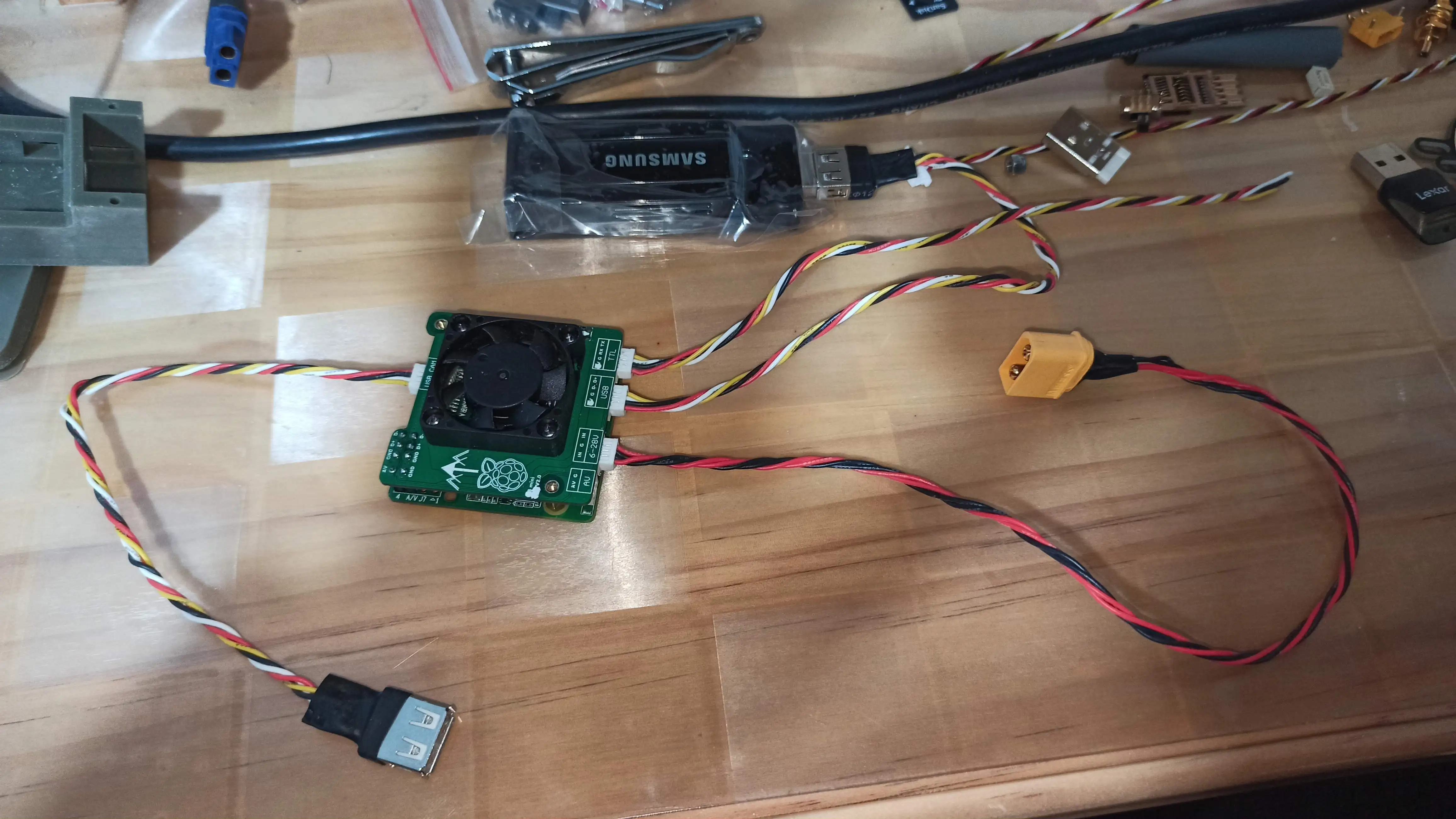

Сетевая карта Samsung W01 8812 используется на земле. После изменения антенны, эффект очень хороший. По сравнению с AC56, производительность основной B станции Видео тест даже лучше, чем AC56 на близком расстоянии. UP main несет ответственность только за две антенны Samsung, модифицированные противником. Ah ~~ (сетевая карта Samsung имеет только лучший эффект приема! Как передатчик очень общий! Если вам нужна функция передачи данных/радиоуправляемого управления, другого выбора для ac56 по-прежнему нет!)

Если вы используете 5,2G антенна, вы можете выбрать Chongshan 5,2 г всенаправленный узор в виде кленового листа 5,2 г всенаправленный получать конец 17D индикаторной панели (10-20 км достаточно во время полета и летать)

Если вы плаваете, пожалуйста, выберите 20D планшет

Для 5,3G рекомендуется антенна Chongshan 5,3G. Мастер вверх использует это, чтобы вытянуть расстояние, то же самое. Выбор диапазона частот 5280 МГц 5220 МГц также может быть использован, но коэффициент усиления немного меньше и только 4,59 (на самом деле, близкое расстояние не сильно отличается, И только экстремальное расстояние может показать его)
