ЧПУ 5-осевой автономный USB-контроллер Mach3 Женский 500 кГц G-код 7-дюймовый большой экран + 6-осевой ручной режим аварийного остановки

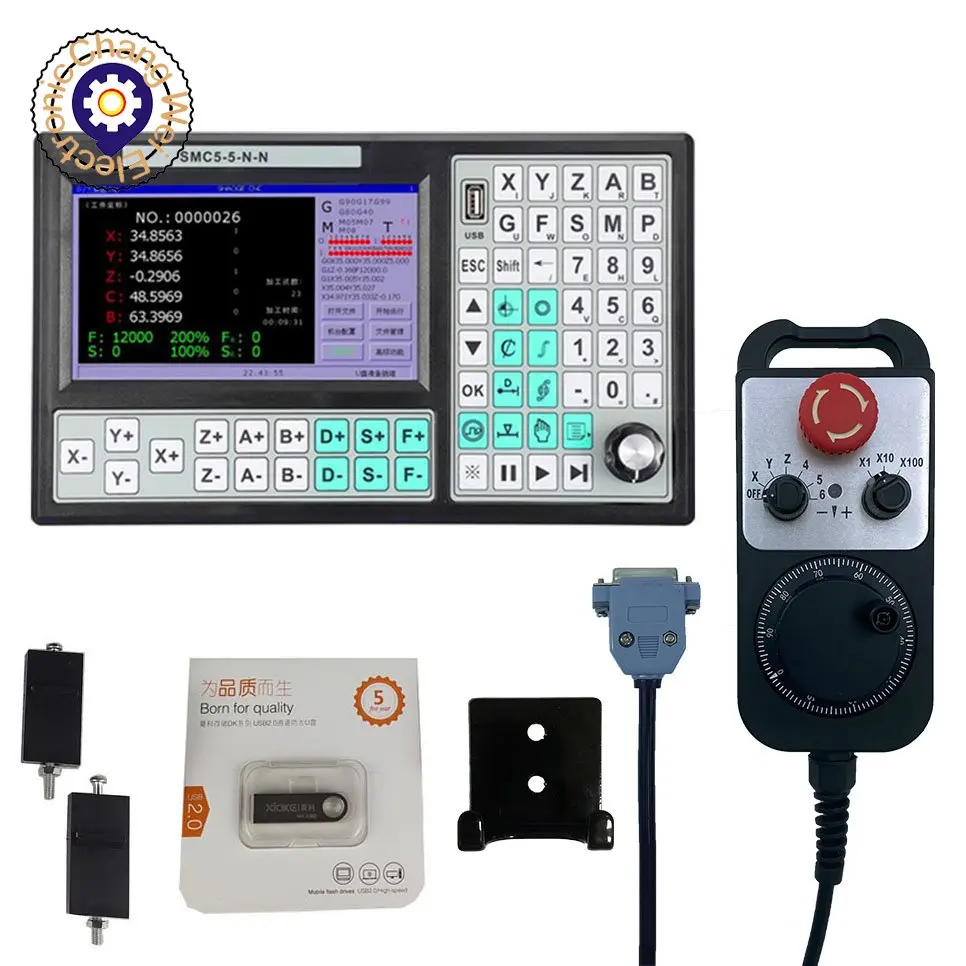

Упаковочный лист

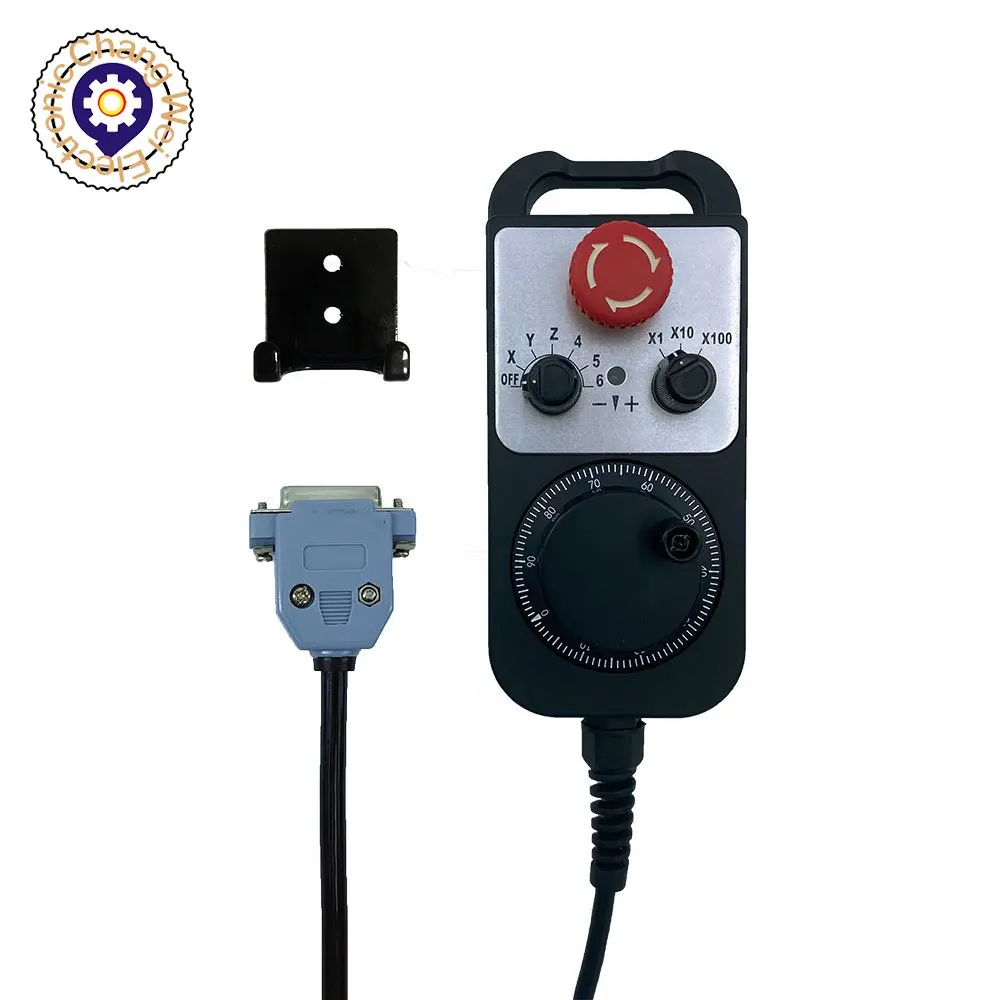

1 шт. SMC5-5-N-N контроллер + 1 шт. 5/6 оси маховика, включая некоторые аксессуары

Введение:

Система управления является недавно разработанный "motion контроллер" использует высокопроизводительный 32-битный Процессор высокими звуками Благодаря комбинации FPGA, оснащенный семидюймовые ЖК-дисплей дисплей, удобный интерфейс человека-машины с окошком, память с внешним usb-портом и встроенной tf-картой (опционально), большое пространство для хранения, рабочее напряжение 12-24 Вольт ультра-широкий вход, сенсорная клавиатура.

Система отличается высокой надежностью, высокой точностью, низким уровнем шума и удобством в эксплуатации. Простые, четкие параметры делают вашу работу легкой и быстрой. Функция настройки ввода/вывода удобна для вашего использования и обслуживания.

Особенности:

1. Пятиосевая связь

2. Алгоритм управления мульти-микро мульти-линией сегмента вперед

3. Пятиосевая линейная интерполяция и пятиосевая мульти-микро мульти-линия непрерывной интерполяции

4. Сломанная линия продолжает контролировать

5. Функция координат отключения питания

6. Поддержка интерфейса управления маховиком.

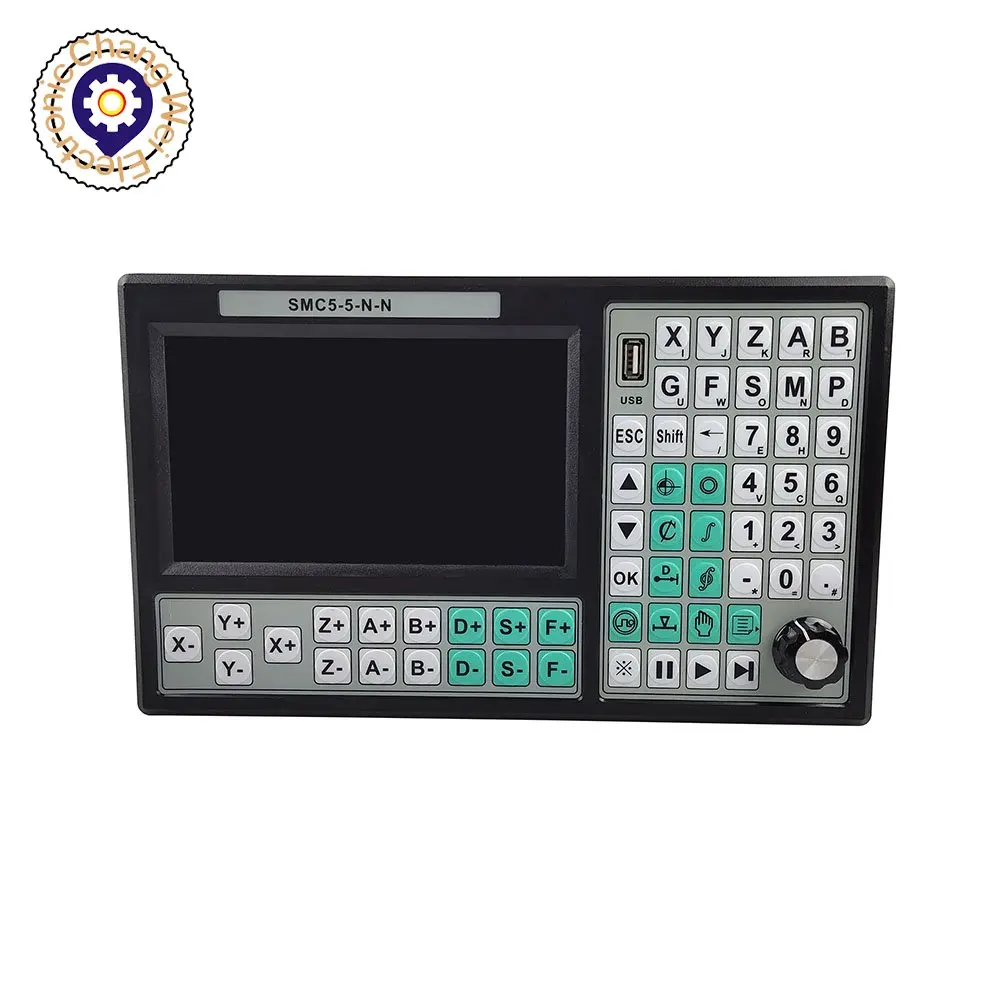

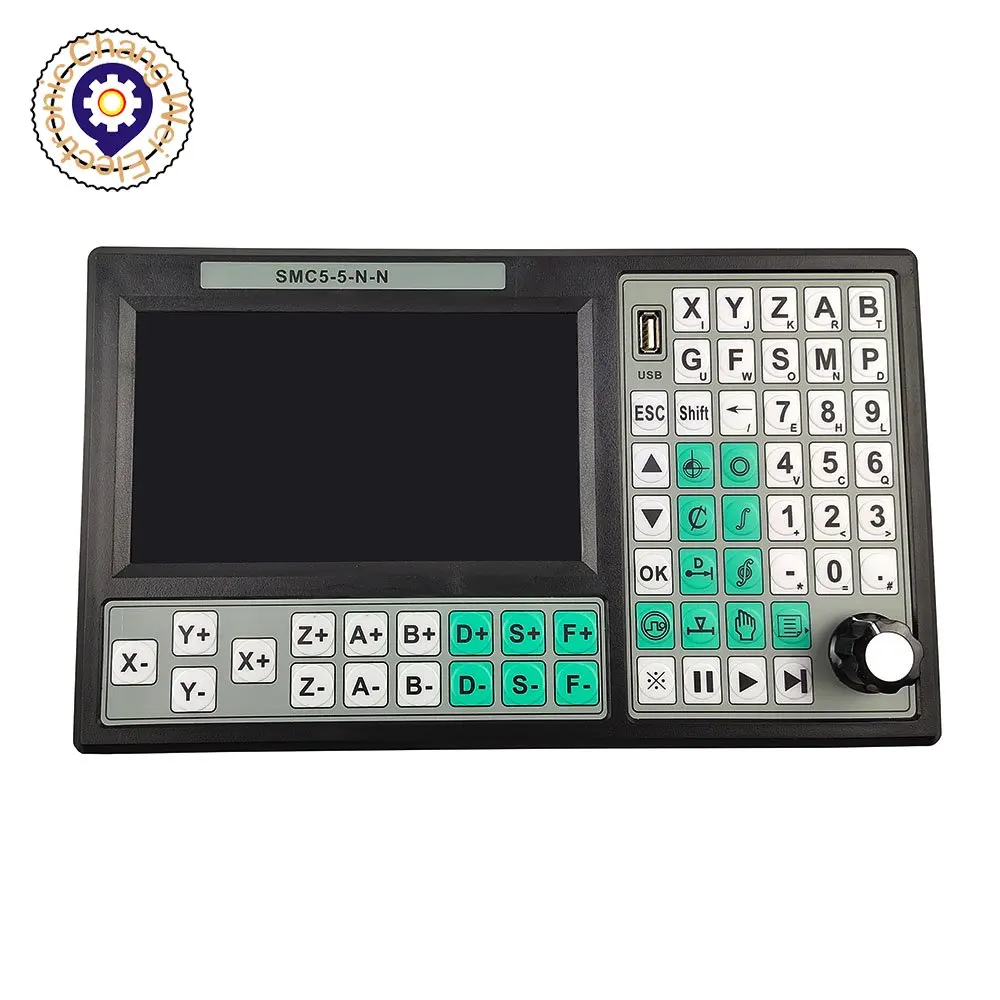

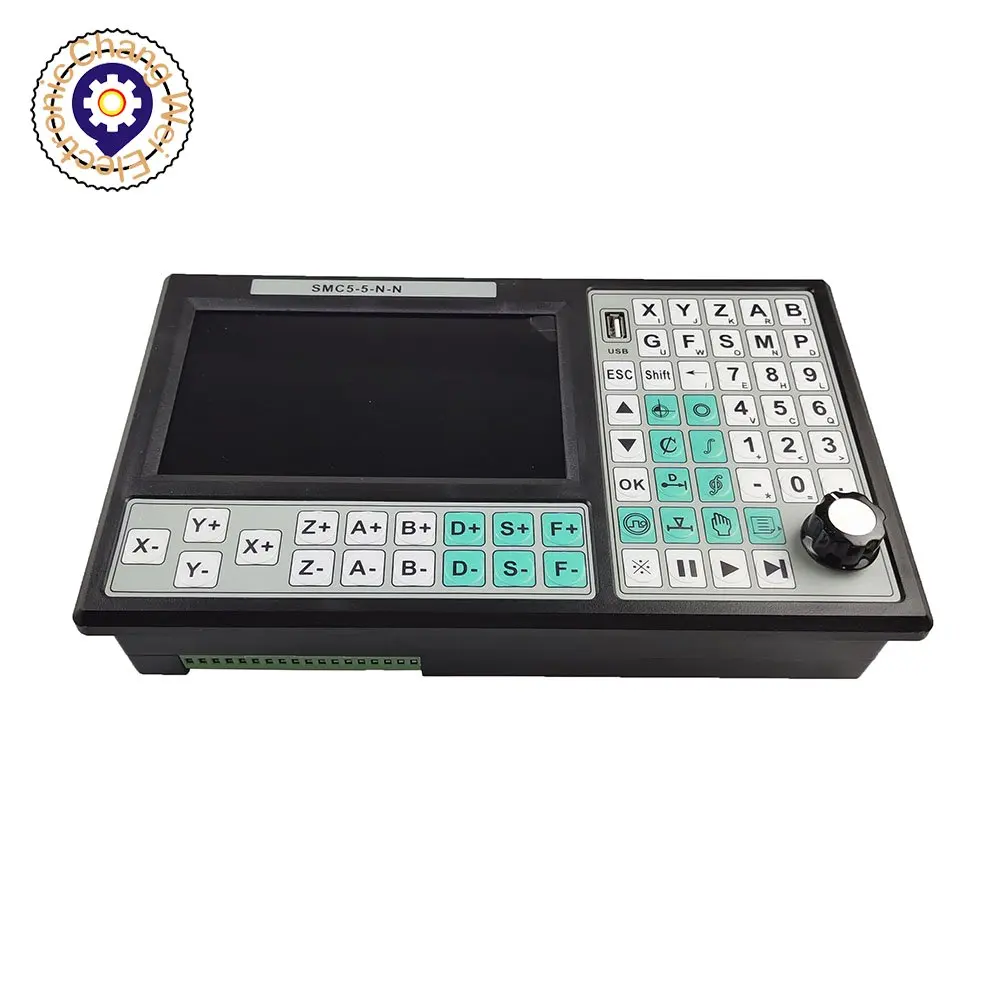

Внешний вид и размер

Основная функция:

1. Настройка параметров: он может устанавливать различные параметры управления, связанные с обработкой и работой, для достижения наилучшего результата обработки.

2. Ручная работа: она может осуществлять ручную, пробежку, возврат к нулю программы, возврат к механическому нулю, очистку координат и другие операции.

3. Управление программой: новые, удалять, модифицировать, читать, сохранять, копировать и вставлять, автоматическая обработка, непрерывная, пауза и другие функции могут быть выполнены в программе.

4. Внешнее Руководство: различные внешние ручные функции можно определить для удобства использования

5. Внешний контроллер маховика: вы можете установить размер шага каждого шага, поддерживая как положение, так и режимы скорости.

6. Функция обучения: внешний вход или панель управления может быть определена.

7. Свободный выбор функции ввода: Включите ограниченные входные порты для достижения различных потребностей пользователя

Состав оборудования:

1. Высокая производительность, высокая скорость 32 бит ARM Процессор, высокая производительность FPGA

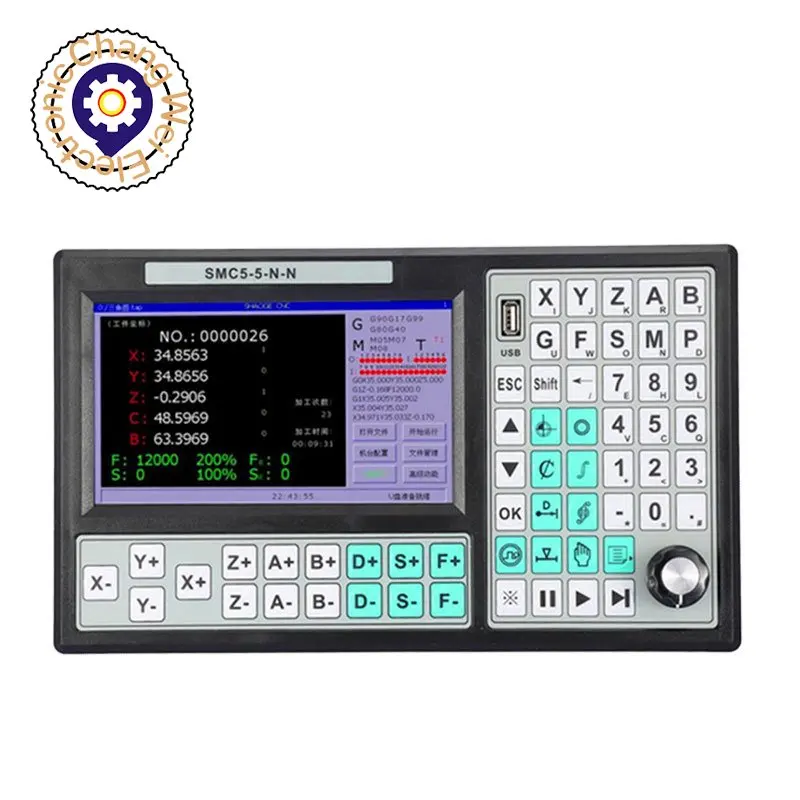

2. ЖК-дисплей (разрешение: 800 × 480)

Вход/выход (2 канала оптической изоляции 10мА вход, 8 каналов оптической изоляции, вниз поток бака 500мА выход)

Технические индикаторы:

1. Минимальная единица отображения данных: 0,001 мм

2. Нормальная точность: ± 2PP

3. Непрерывная точность углов прямой линии: в нормальном состоянии, это 1/4 высоты углового банта (можно определить как любое значение)

4 Максимальный размер данных ± 99999,999 мм
