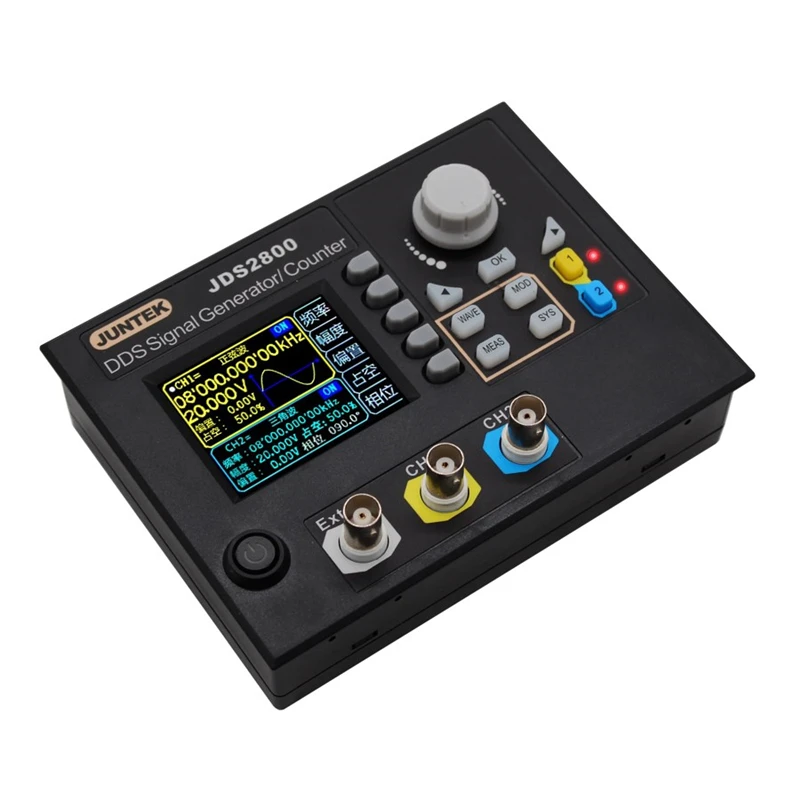

JDS2800 60 МГц DDS Генератор функция произвольной формы генератор сигналов Частотомер
Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций, таких как генератор сигналов, генератор сигналов произвольной формы, генератор импульсов, развертка, счетчик, частотомер и т. д. Инструмент использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения. Это отличный испытательный или измерительный прибор для инженеров-электроников, электронных лабораторий, обучения и исследований. 1. Принять 320*240 2,4 дюймовый цветной ЖК-дисплей TFT, одновременно отображать параметры CH1 и CH2; Способность воспроизводить шаблоны пользовательской формы волны; 2. Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации; 3. Макс. Выходная частота (Синусоидальная волна) до 60 МГц, Частота дискретизации 266MSa/s и вертикальное разрешение 14 бит. 4. Полностью независимый двухканальный выход, синхронизация работы и регулируемая разница фаз. 5. Отличное улучшение для производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений. 6. 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит; 7. Точность и разрешение высоких частот: точность частоты до 10(-6) величины, общее разрешение частоты диапазона составляет 0, 01UHZ. 8. Разрешение с высокой амплитудой: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды составляет 0 в ПП ~ 20 в ПП 10. Функция развертки: функции линейной развертки и логарифмической развертки; Время развертки 0,1-999,9 с, направления развертки вперед, назад и туда и обратно. 11. С функцией импульсного вывода поезда: допускается произвольный вывод 1 ~ 1048575 импульсных поезда. 12. Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; Диапазон частот 1 Гц ~ 100 МГц. 13.-9,99 В ~ 9,99 В постоянного тока диапазон смещения, разрешение смещения: 0,01 в. 14. С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 в 15. Функция сохранения: может хранить 100 групп параметров, установленных пользователем, и извлечь в любое время функция счетчика: с DC и AC
Характеристики частоты:
Диапазон синусоидальных частот: 0 ~ 60 МГцКвадратный Частотный диапазон: 0 ~ 25 МГц
Треугольный Частотный диапазон: 0 ~ 25 МГц Диапазон импульсных частот: 0 ~ 6 МГц Цифровой частотный диапазон TTL: 0 ~ 6 МГц Диапазон частот произвольной волны: 0 ~ 6 МГц Квадратное Время нарастания: ≤ 10 нс Диапазон регулировки ширины импульса: 25 нс-4000 с Точность частоты: ± 20 ppm Стабильность частоты: ± 1 ppm/3hХарактеристики формы волн:
Форма волн: синус, квадрат, треугольник, импульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, экспоненциальный подъем, экспоненциальное падение, тон, импульс cink, импульс lorentz и 60 видов волновых форм, определяемых пользователем. Вертикальное разрешение формы волны: 14 бит Частота дискретизации сигналов: 266 MSa/s Длина формы волны: 2048 точек Подавление синусоидальной гармоники: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц) Синусоидальное общее гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0 дБм) Квадратный и импульсный-перестрелка (квадрат): ≤ 5% Квадратный и импульсный диапазон рабочего цикла (импульс): 0,1-99.9% Рампа волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГцХарактеристики вывода:
Диапазон амплитуды: частота <10 МГц, 0-20 в pp; Частота> 10 МГц, 0 - 10 В pp. Разрешение амплитуды: 1 мВ Стабильность амплитуды: ± 0.5%/5 ч Плоскостность амплитуды: ± 5%(<10 МГц); ± 10%(>10 МГцХарактеристики формы волн:
Выходное сопротивление: 50Ω ± 10% (стандартное) Защита: короткое замыкание 60S не повредитСмещение постоянного тока:
Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 в <выходной амплитуда ≤ 2 в,-2,5 В ~ 2,5 в; 0 Разрешение смещения: 0,01Фазовые характеристики:
Диапазон регулировки фаз: 0 ~ 359,9 o Фазовое Разрешение: 0,1Выход TTL/COMS:
Низкий уровень: <0,3 в Высокий уровень: 1 - 10 в Время повышения уровня/падения: ≤ 20 нс
