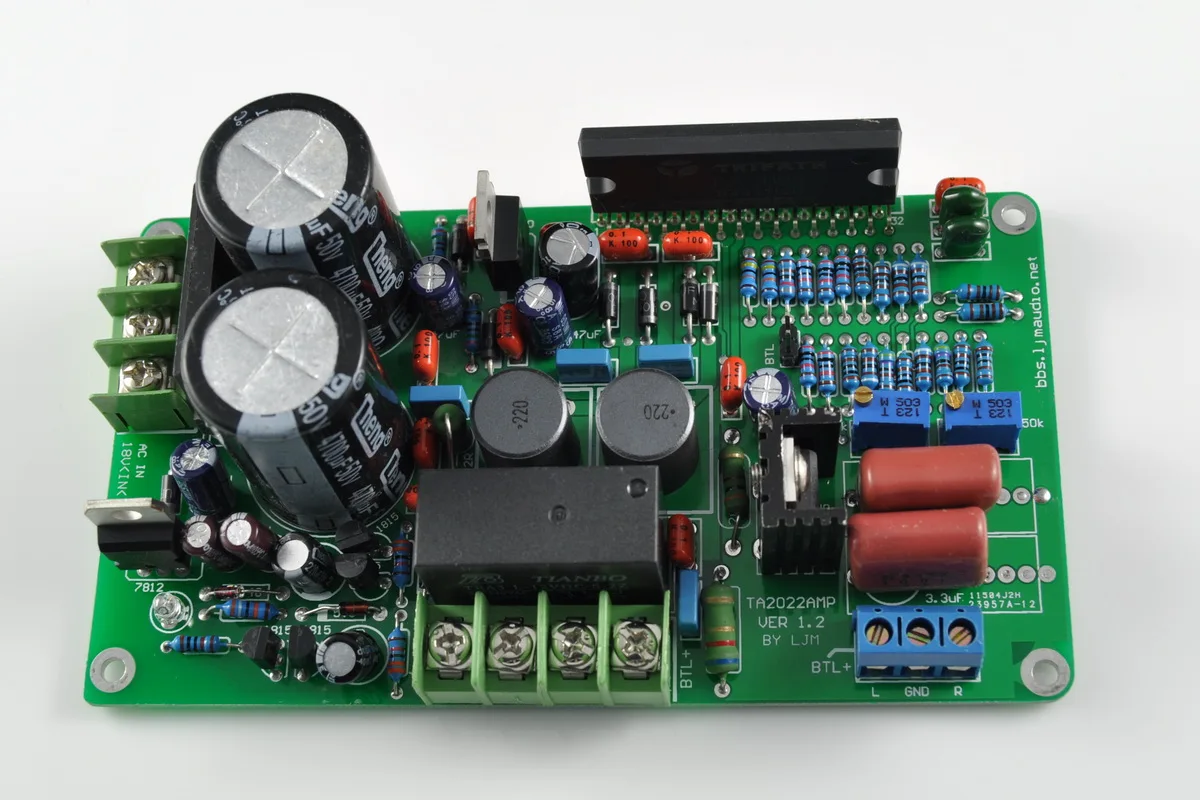

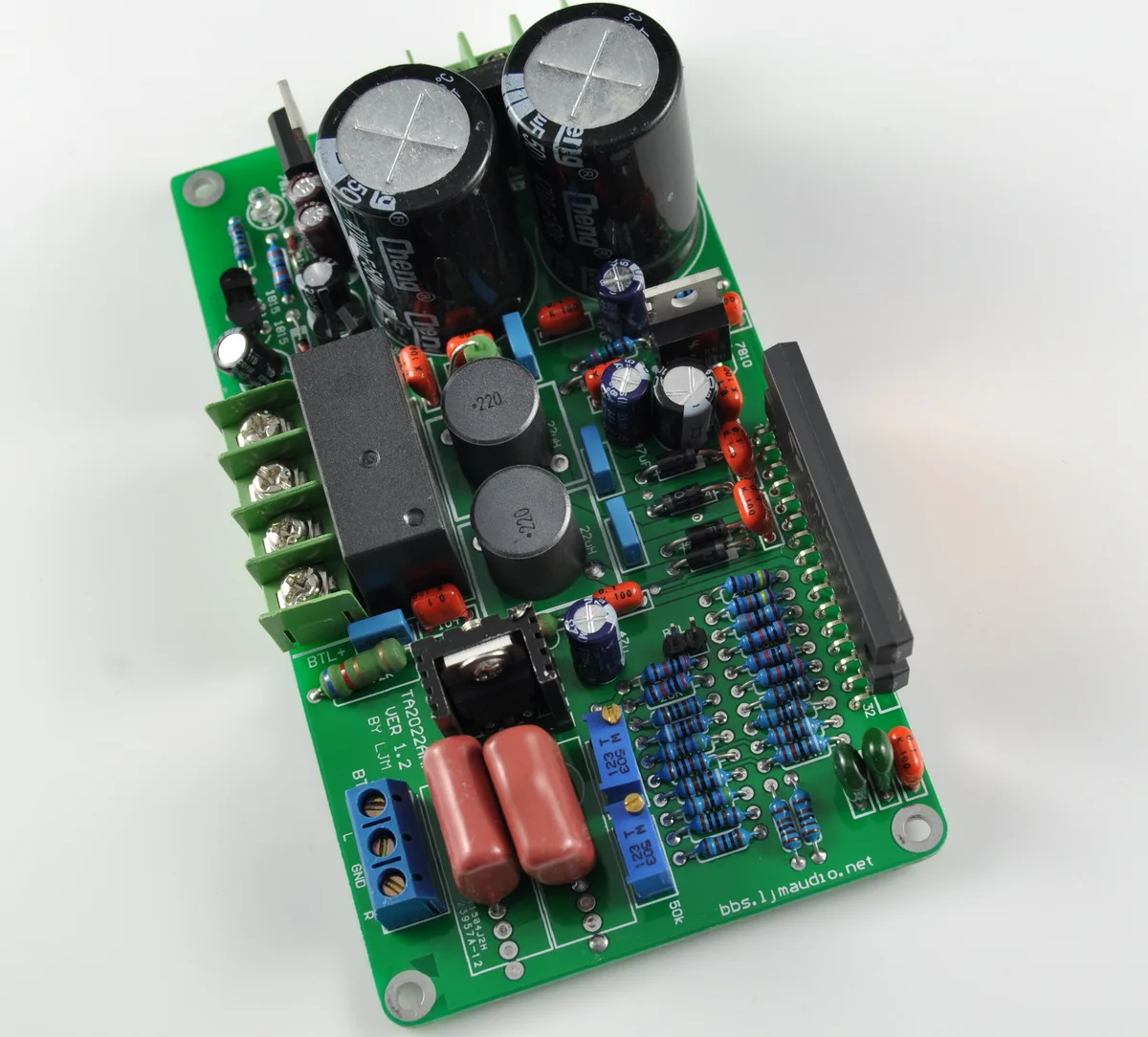

Дополнительный комплект или готовая доска:
(Набор должен быть сварен и протестирован самостоятельно; TA2022 был установлен на готовой доске, и сварка и тестирование были завершены.)

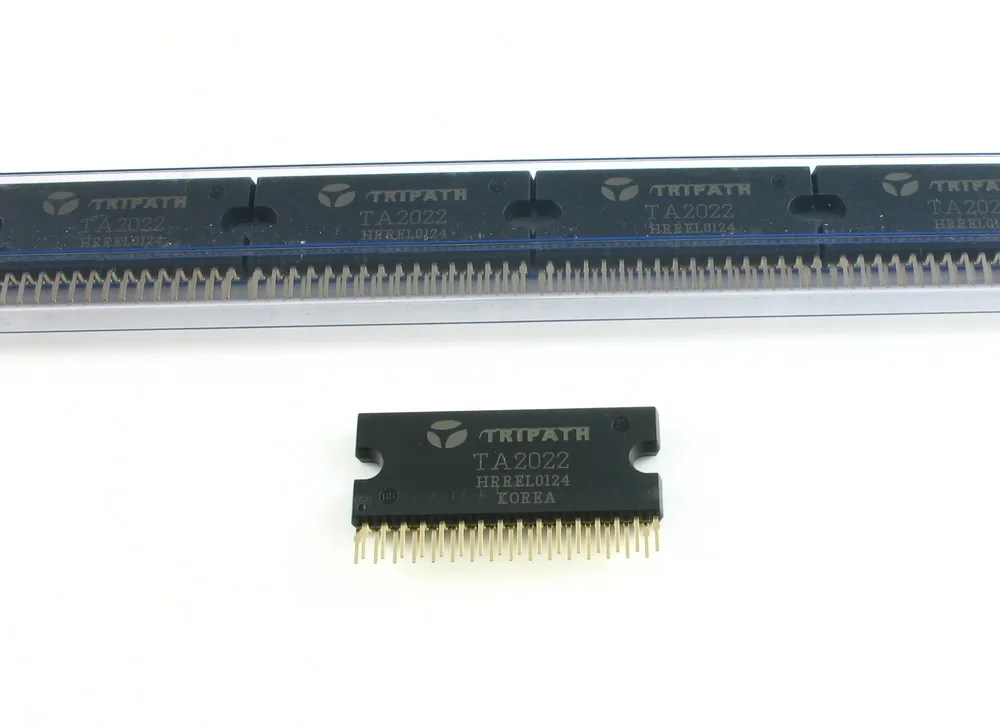

Используйте оригинальный бренд TA2022 IC:
Особенности:
● Усилитель класса T architecture Class T.● Большая выходная мощность высокой мощности.100W @ 4R, 1.0% THD + N90W @ 4R, 0.1% THD + N60W @ 8R, 0.1% THD + N● Качество звука в аудиофиле отличное качество звука0.015% THD + N @ 70W 4R0.015% THD + N @ 45W 8R0.10% IHF-IM @ 25W 4R● Высокая эффективность92% @ 88W 8R87% @ 125W 4R● Динамический диапазон = 102 дБ динамический диапазон = 102 дБ● Функция отключения звука● Интегрированный привод для ворот обеспечивает интегрированный привод для ворот● Защита от перегрузки по току интегрированная защита от перегрузки по току● Одноконечные выходыВыход s может работать в мостовом режиме для обеспечения однократного выхода и может быть установлен как BTL мостовый выход● Рекомендуемое рабочее напряжение-переменный ток с двойным напряжением 18 В до переменного тока с двойным напряжением 24 В.● Рекомендуемое напряжение переменного тока dual 22V● Размер печатной платы: 121 × 64 мм● Двухканальный 100 Вт 4R, может быть сокращен до 200 Вт 8R Моно-выход. Поставляется с переходом.

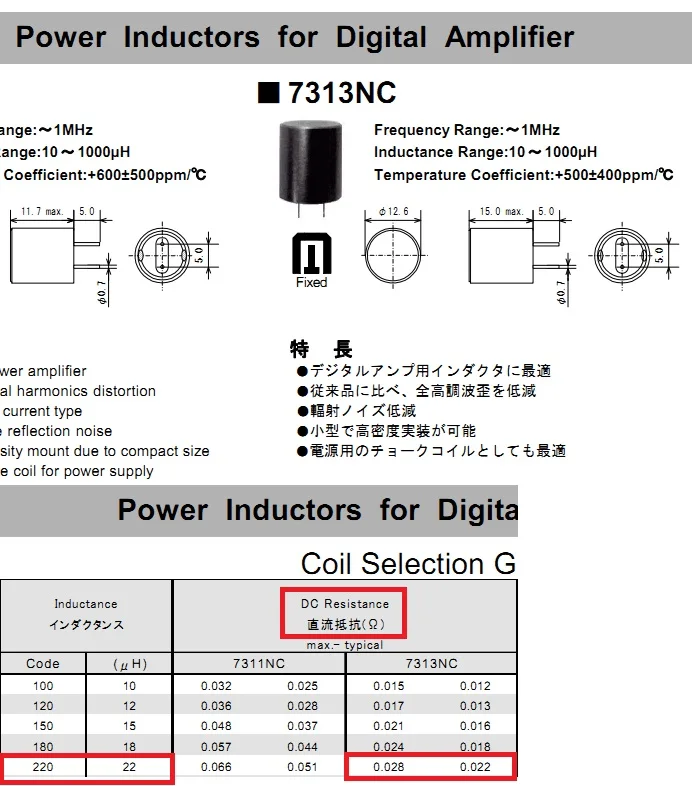

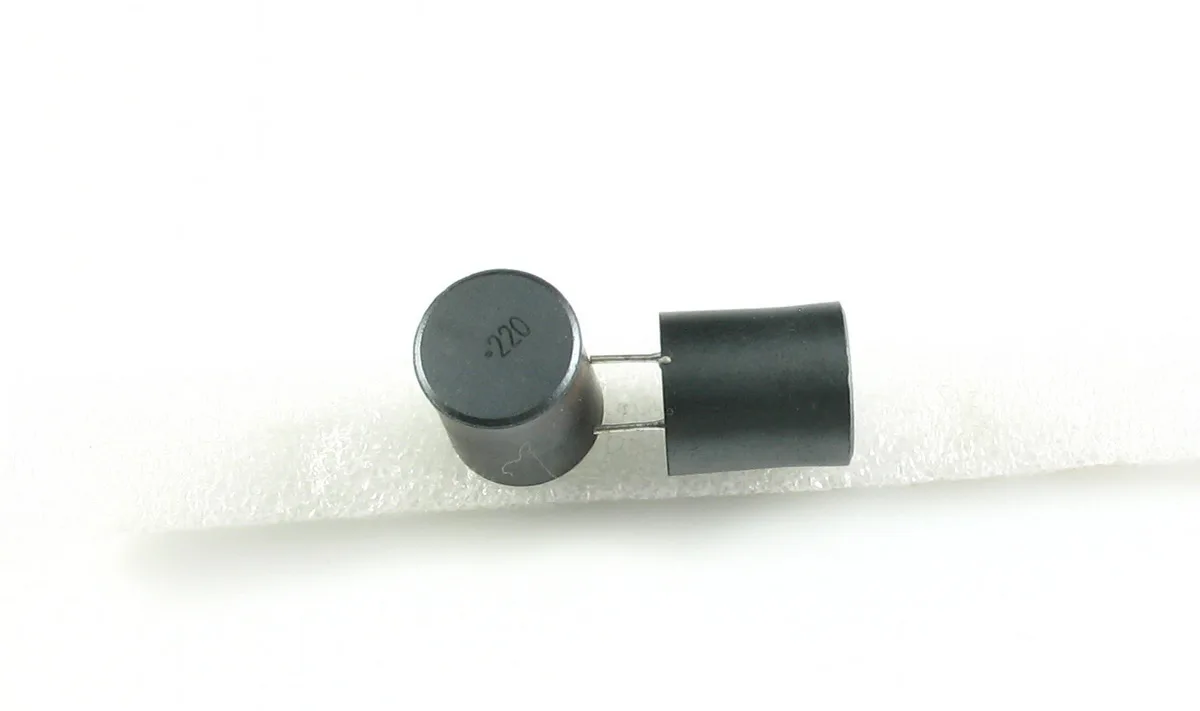

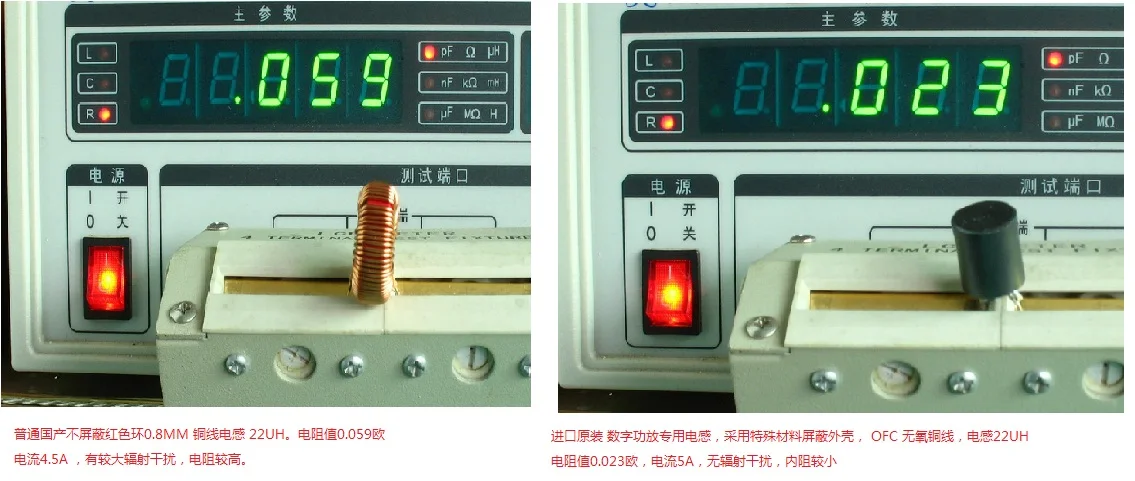

Оснащен фильтрующими конденсаторами, импортированными из Японии. Два 35V4700UF.25А высокотоковый оригинальный выпрямительный мост.Оснащен специальными индукторами для оригинальных японских цифровых усилителей мощности, полностью экранированными OFC-проводами.

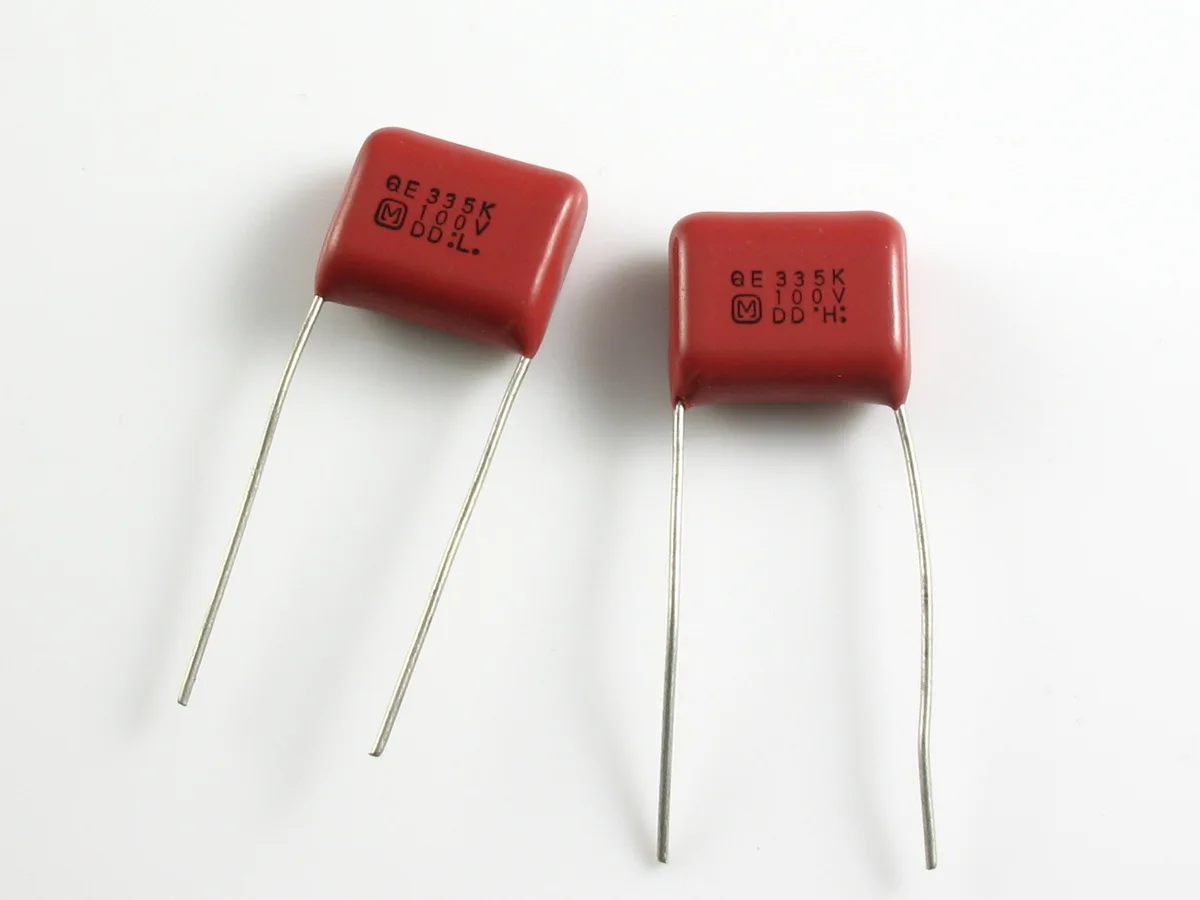

Оригинальная схема защиты реле. Он принимает японский Panasonic M Оригинальный Соединительный Входной конденсатор MKP 3,3 мкФ.

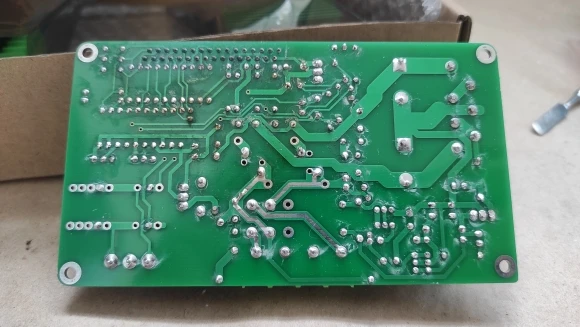

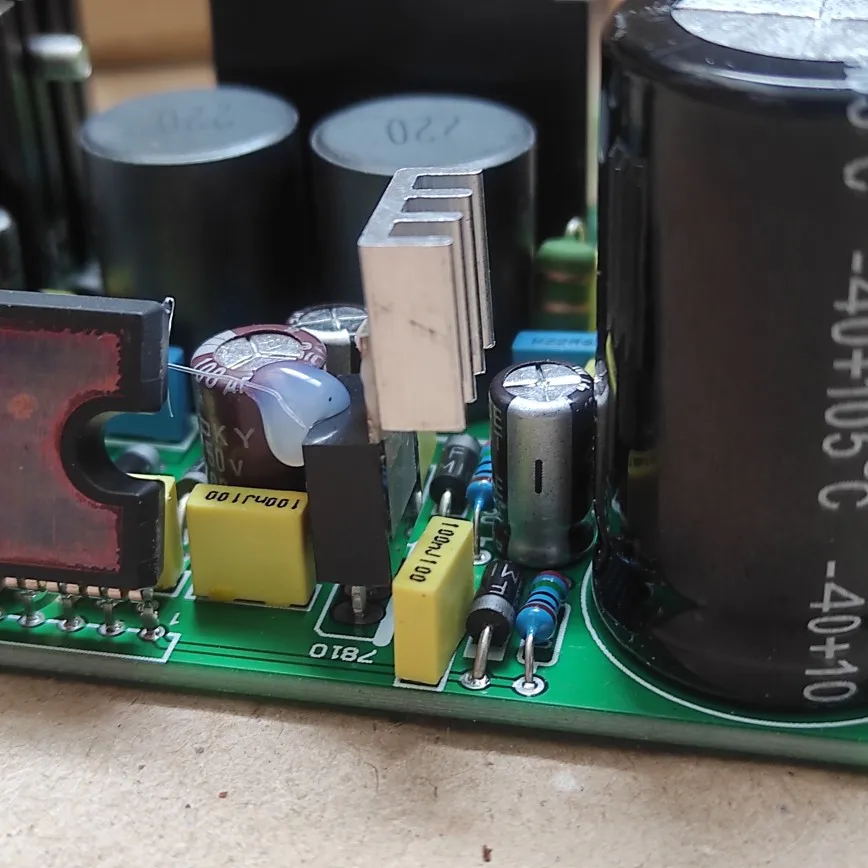

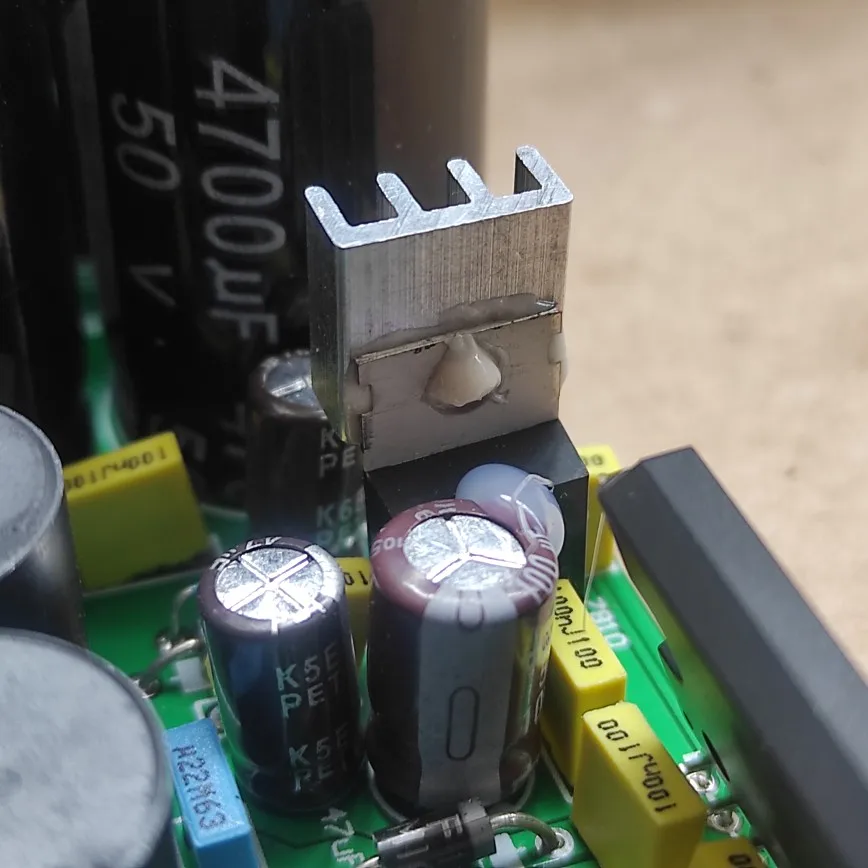

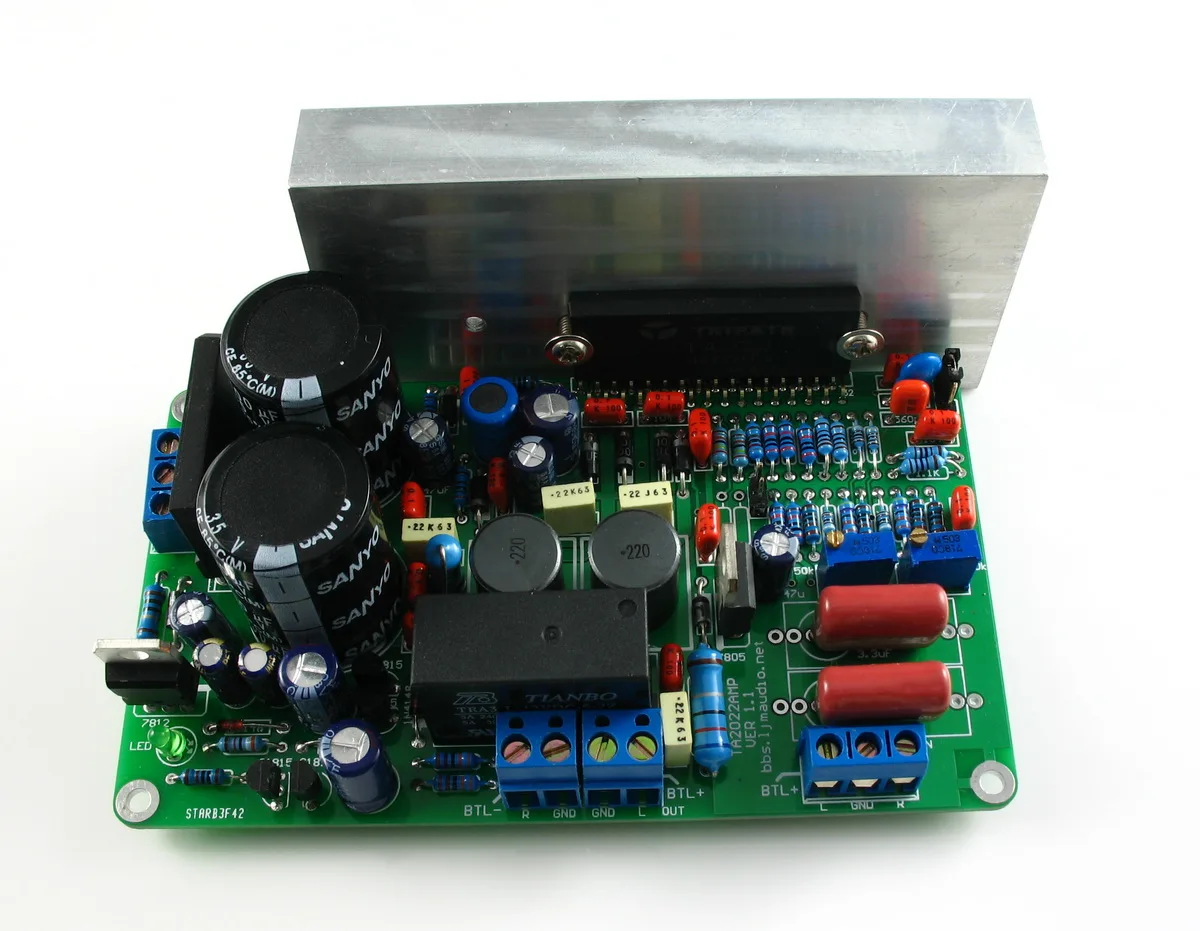

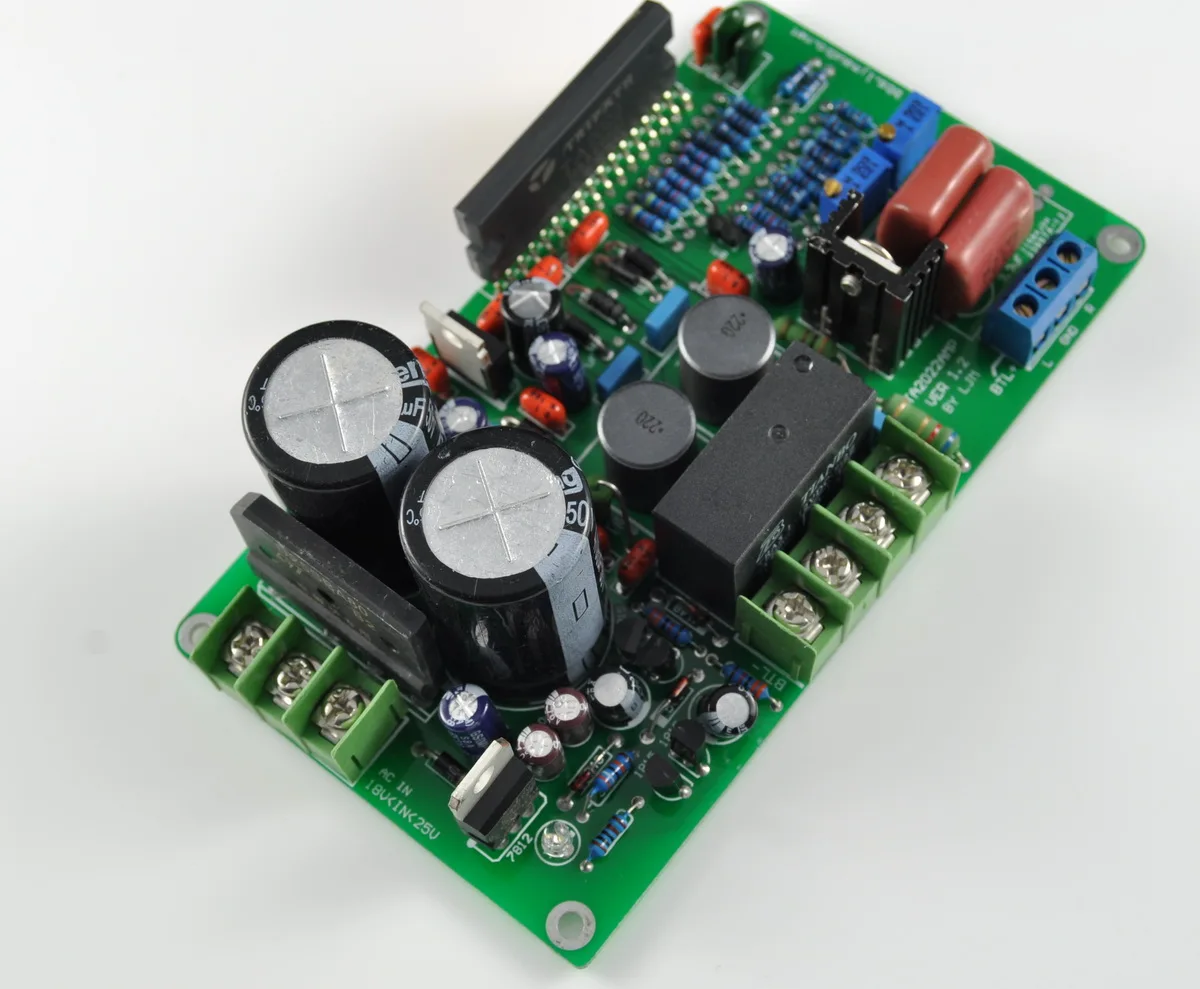

См. Изображение, радиатор установлен, только для справки:

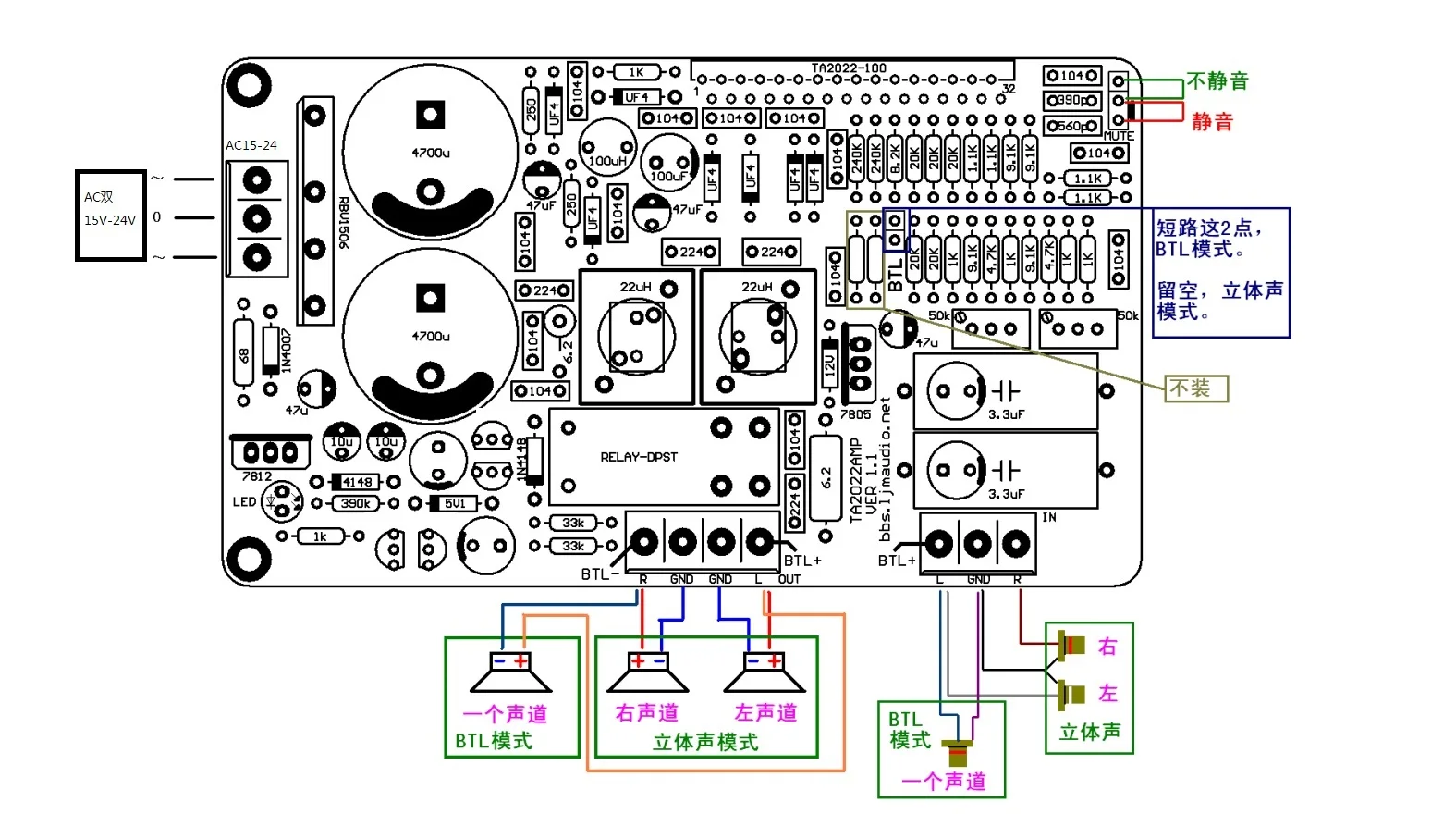

Схема проводки, ссылка:
● Схема подключения, вы можете нажать, чтобы сохранить как четкую большую схему.● После установки Установите перемычку в беззвучный режим. Реле будет закрыто.● Регулировка сопротивления таким образом, чтобы среднее напряжение (напряжение постоянного тока между выходом и GND) двух каналов было менее 10 мВ.● Если он установлен в режиме моста, необходимо повторно отрегулировать напряжение средней точки.
Таблица испытаний производительности:

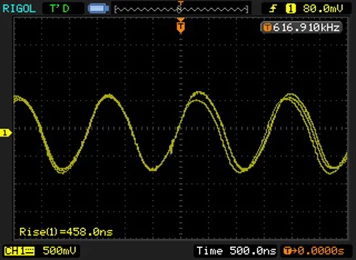

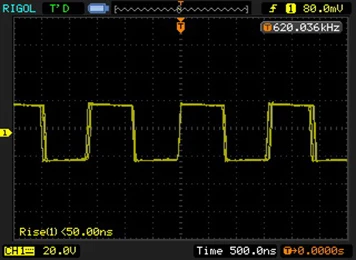

Фактические измерения:Рабочее состояние перевозчика, перед выходным фильтром.

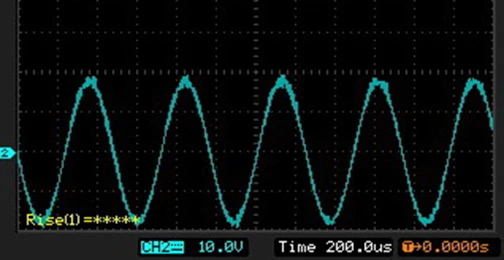

Рабочий тест:

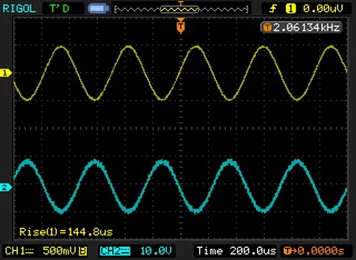

Полумостовой Двухканальный режим Вход сигнала 500MV Выход 10V * 2
BTL полный мост режим Вход сигнала 500MV Выход сигнала 20V * 1Предупреждение: двойные Отслеживающие датчики осциллографа имеют одинаковую поверхность, поэтому в тестовом режиме полного моста осциллограф не может одновременно измерять входные и выходные сигналы)

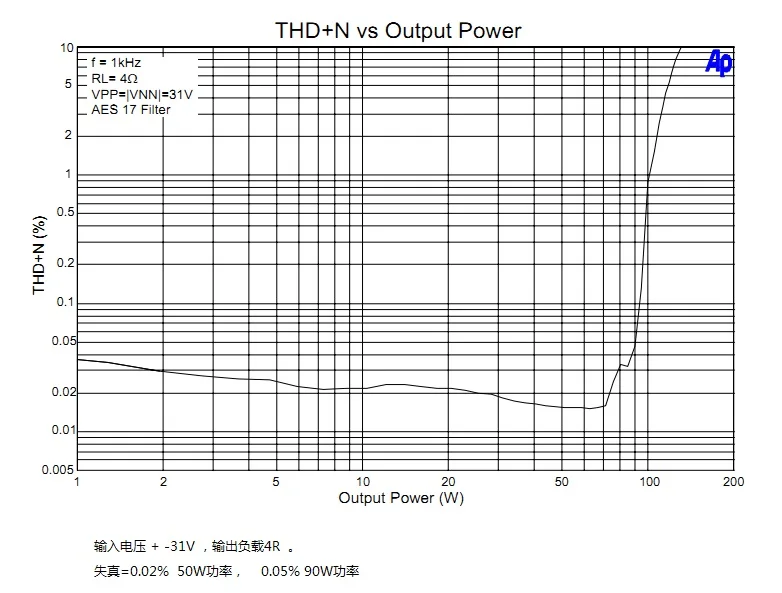

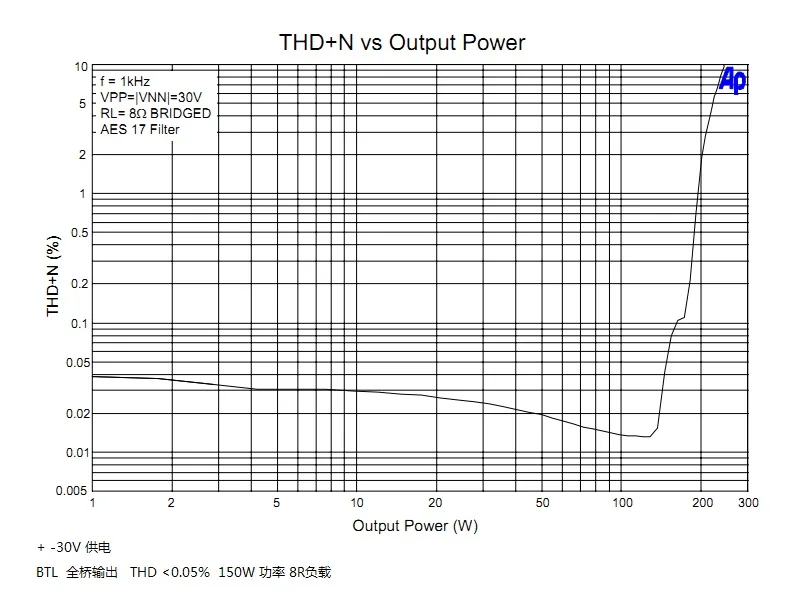

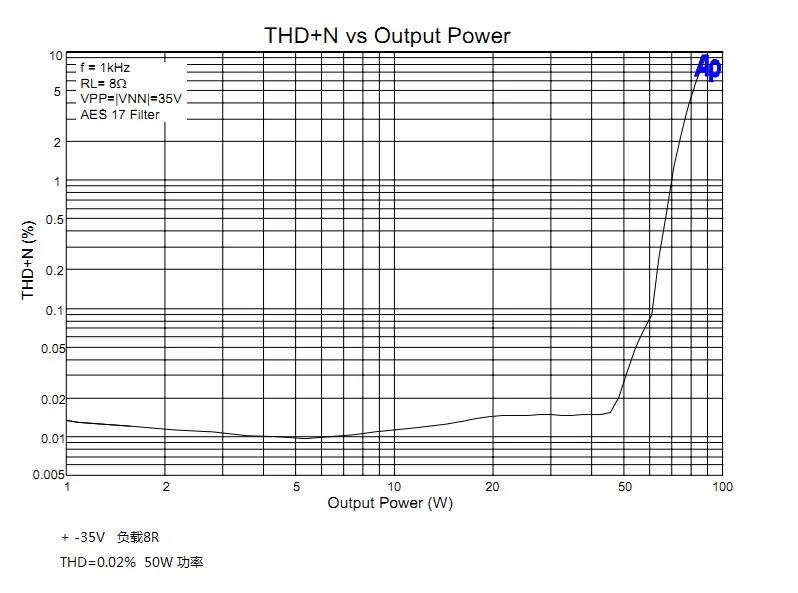

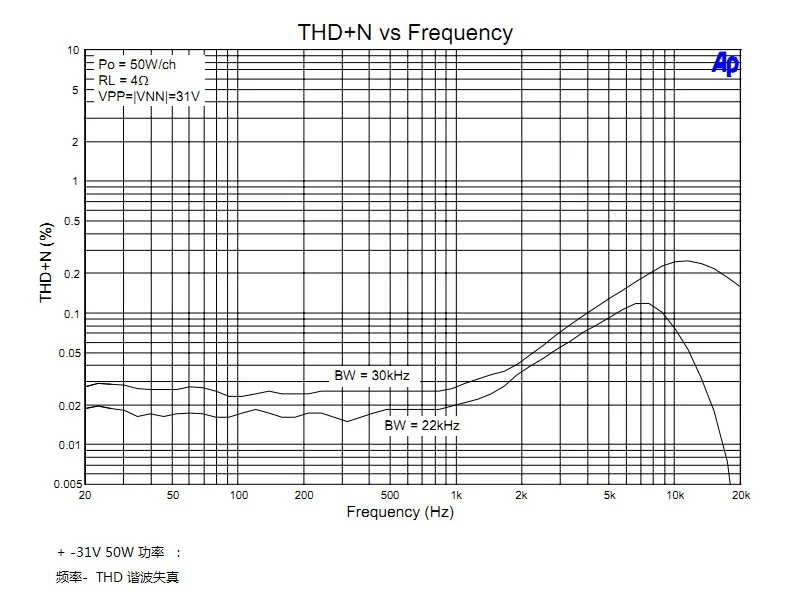

Схема искажения мощности, для справки:
