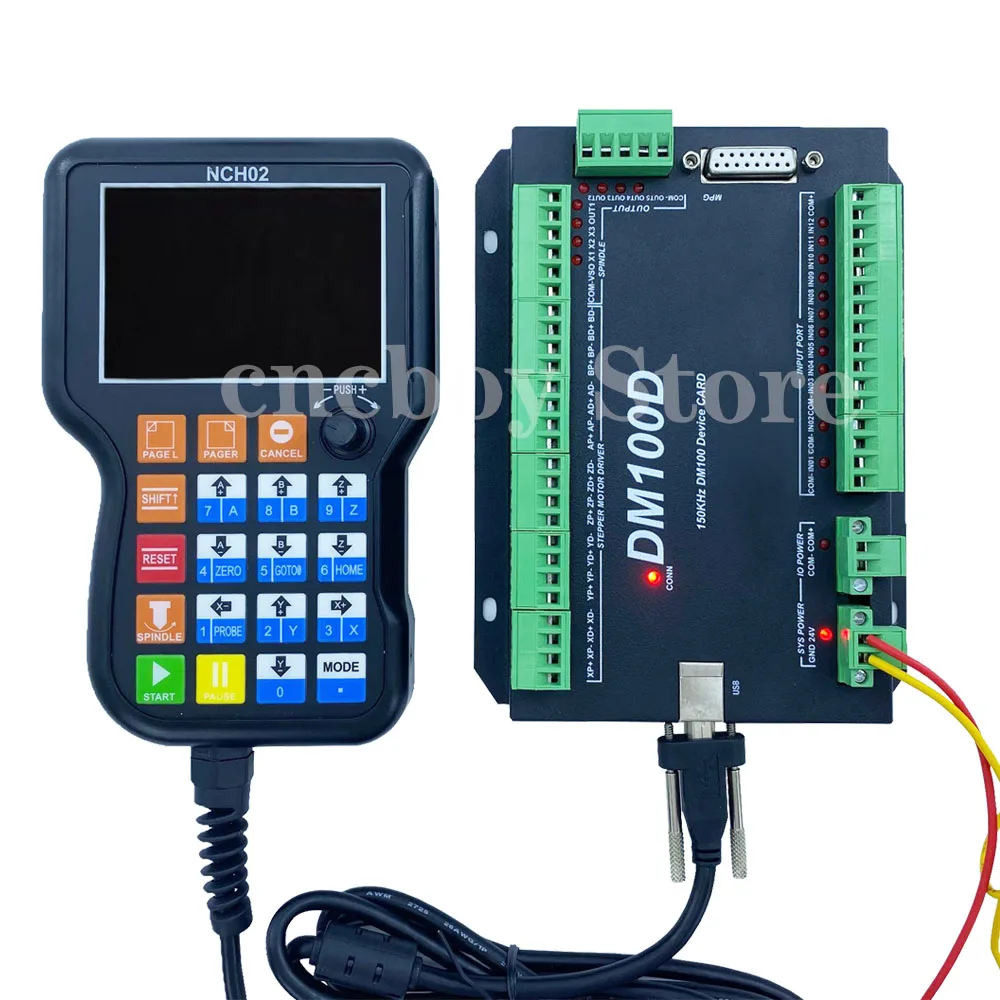

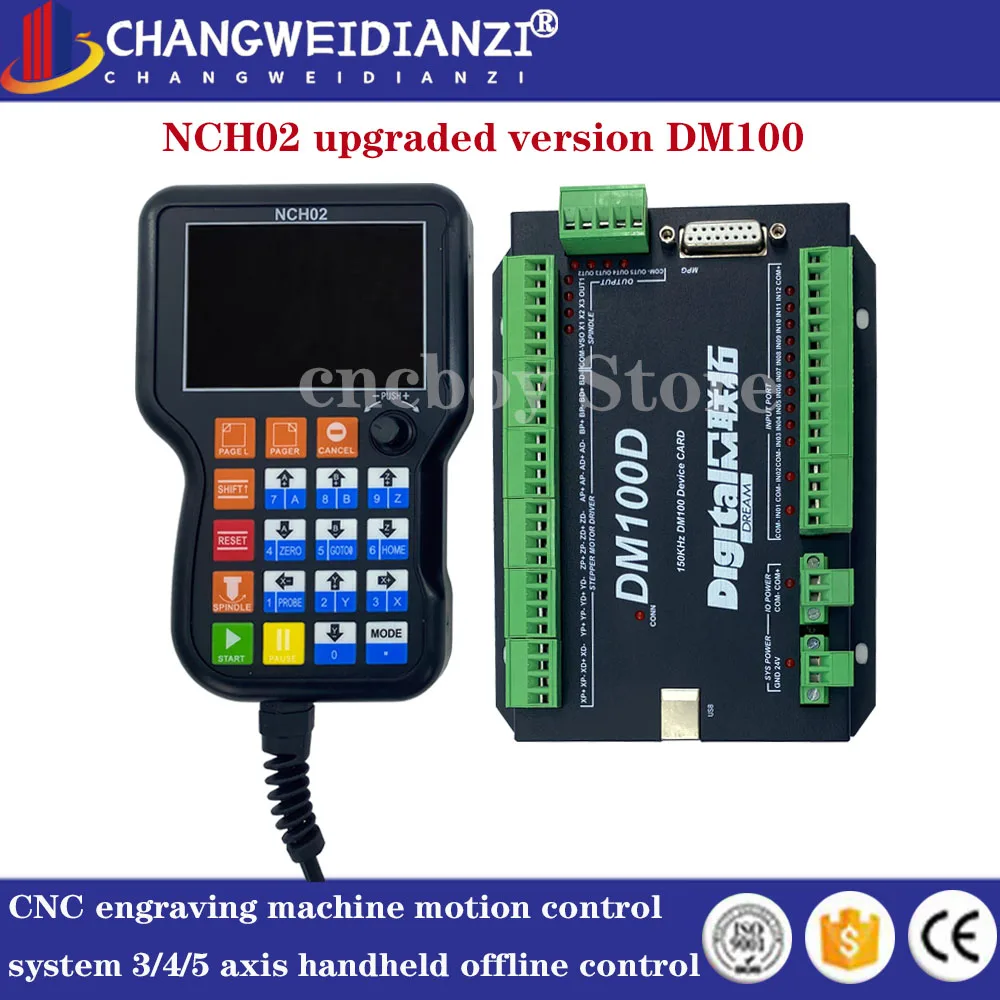

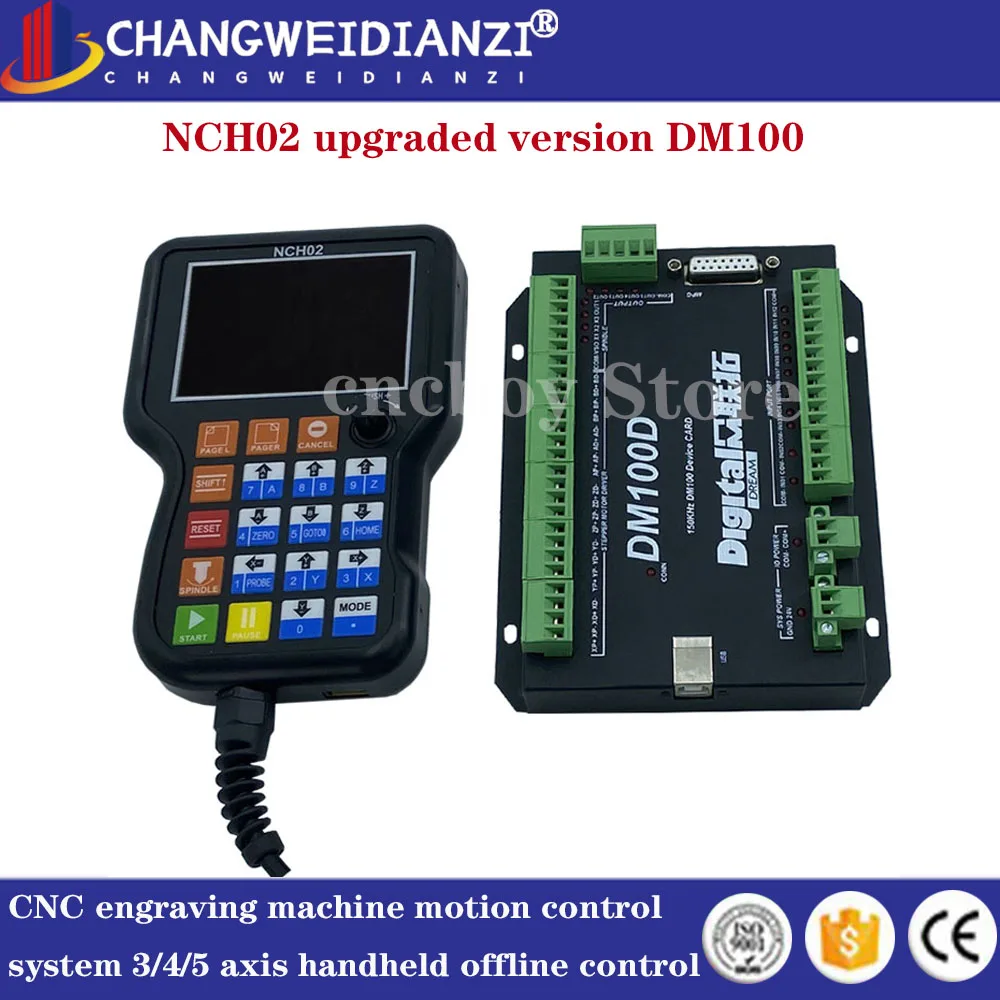

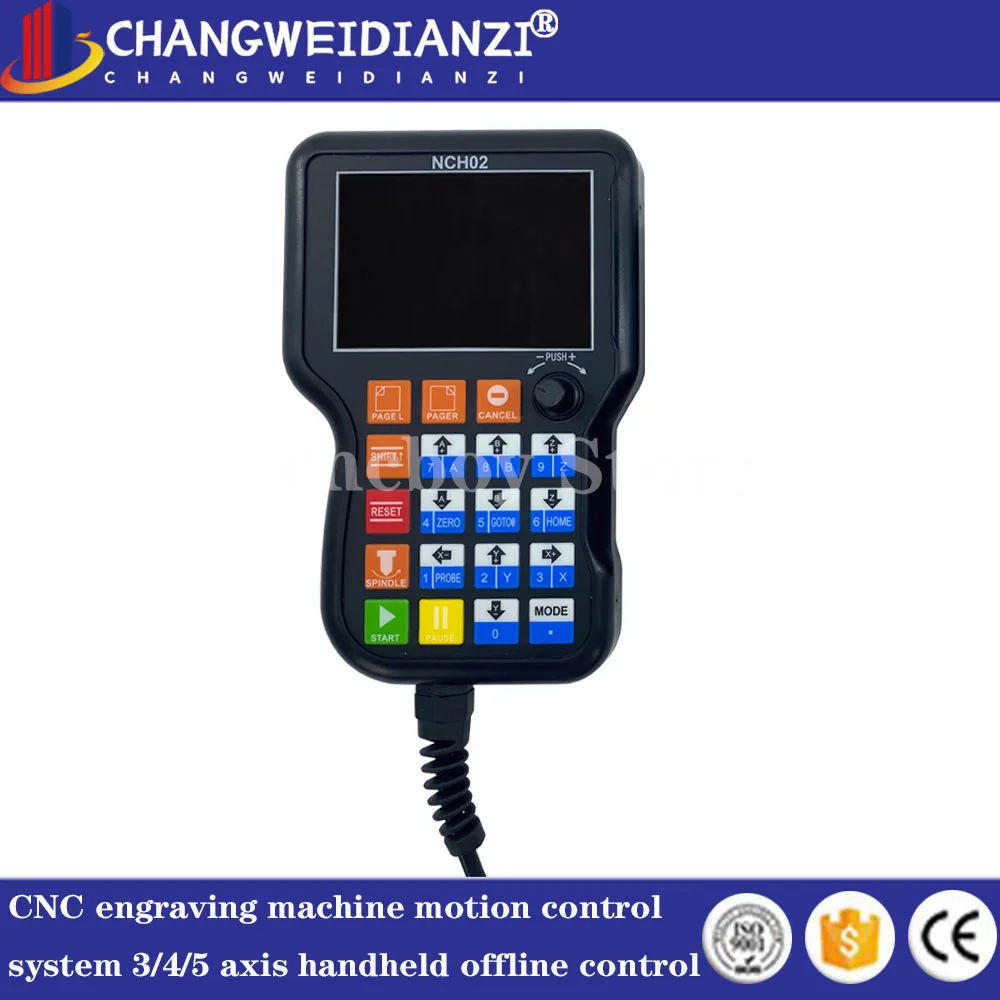

Система управления движением гравировального станка с ЧПУ NCH02 обновленная версия DM100 3-осевой4-осевой5-осевой ручной Автономный контроллер

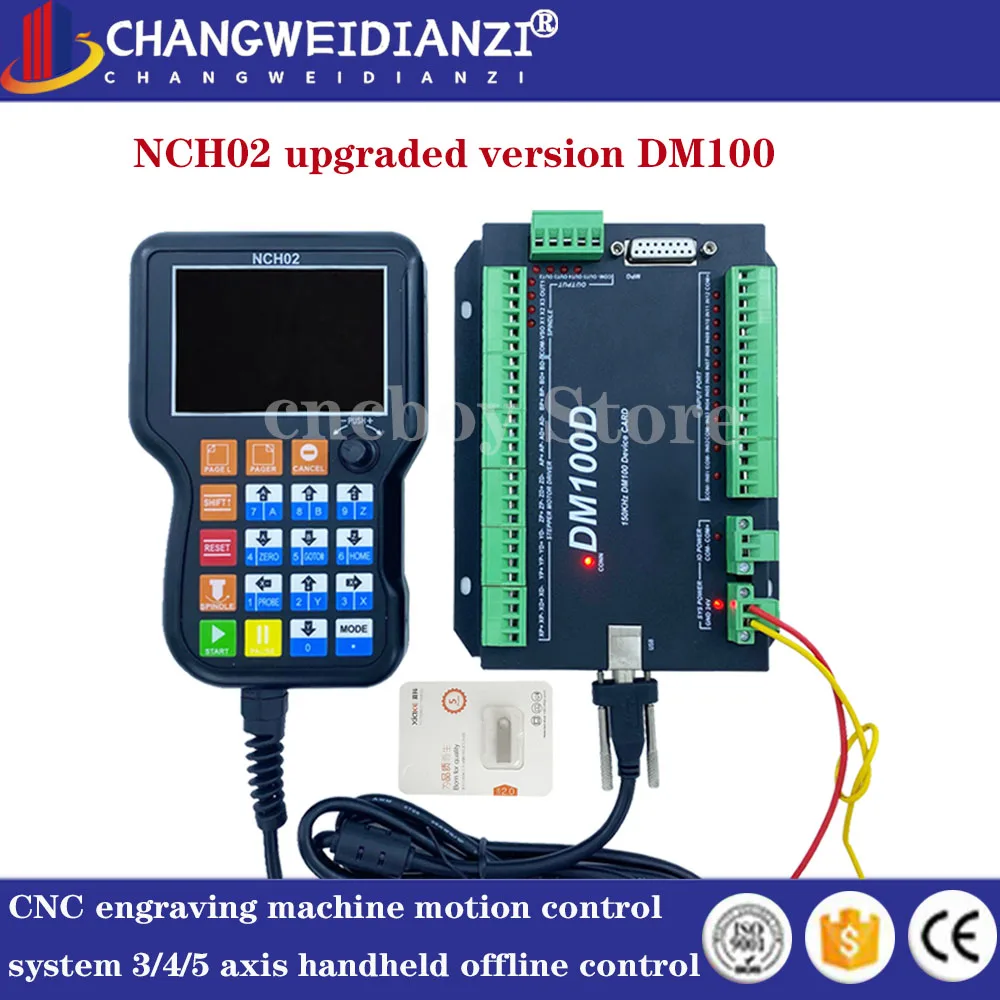

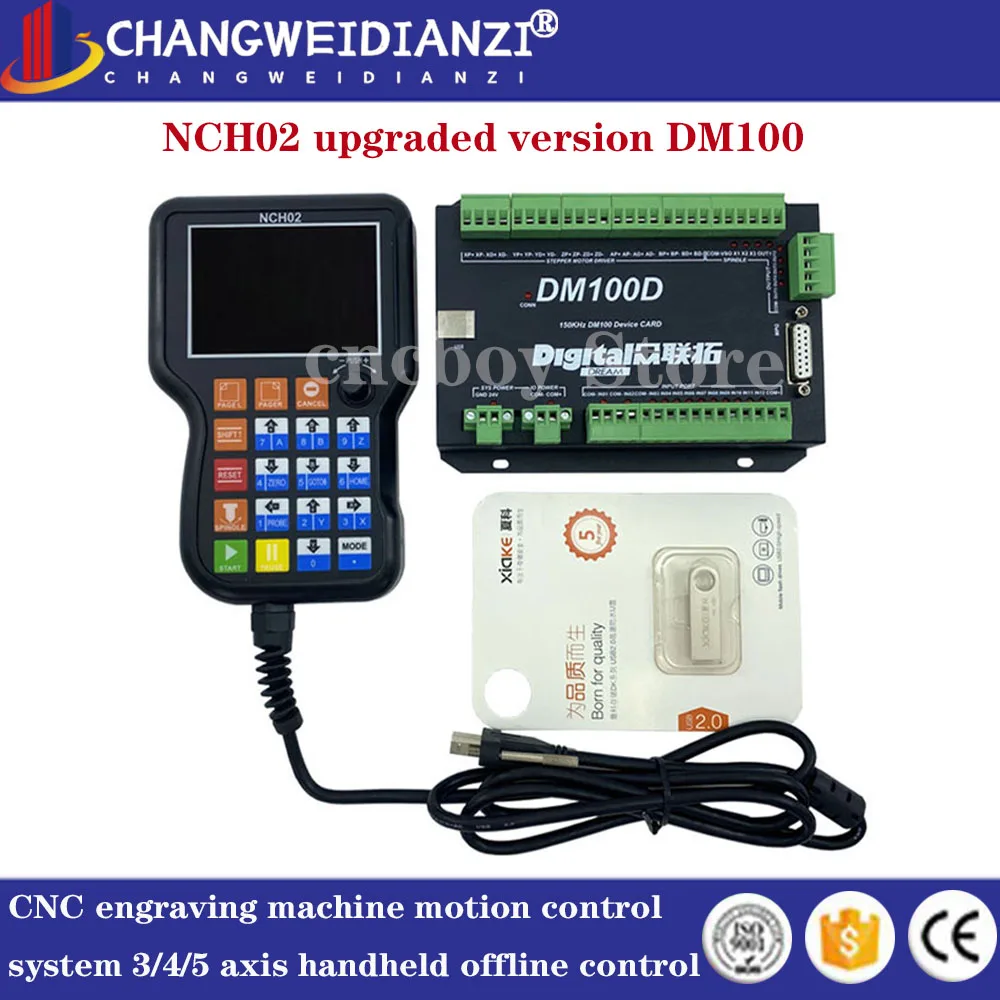

Контроллер * 1 патч-панель * 1 U-диск * 1

Введение:

NCH02-это система чпу без компьютера. Нужен только U-диск с файлом G-CODE,

NCH02 может считывать файл G и запускать файл G.

Определение порта и подключение:

1. Интерфейс USB

2. Основной интерфейс питания

3. Входная и выходная мощность

4. Входной интерфейс, такой как предел происхождения

5. Интерфейс MPG

6. Универсальный выходной интерфейс

7. Выходной интерфейс управления шпинделем

8. Интерфейс управления приводом

Параметры производительности:

Чтение G-CODE от U-DISK;

Длительная работа без компьютера;

Встроенный 8 портов фотоэлектрический изолированный входной интерфейс;

Встроенный 5 портов фотоэлектрический изолированный выходной интерфейс;

Встроенный 1 порт 0-10 В, скорость вращения шпинделя, аналоговый выходной интерфейс (можно изменить на Выход PWM);

Встроенная поддержка 5-осевых шаговых систем, импульсный выход 125 кгц для каждой оси;

Встроенный чип управления движением руки;

Встроенное Основное устройство-24 В постоянного тока, ток должен превышать 1 А

Поддержка стандартных MPG и NVMPG;

Встроенный экран TFT 3,5 '';

Встроенный 19 пользовательский ключ;

Глоссарий:

При эксплуатации NCH02, где будет много английской аббревиатуры, теперь мы перечисляем все

Для ваших любезных отзывов:

FRO: корректировка подачи: в процессе работы значение F уже установлено, и необходимо
