Последнее обновление: 03.03.2022

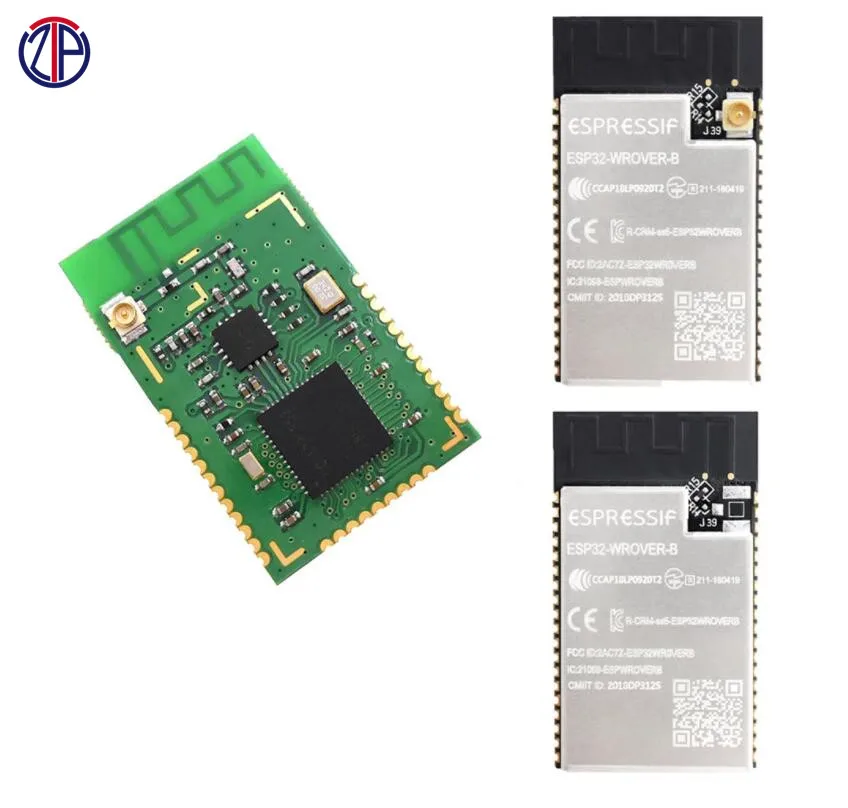

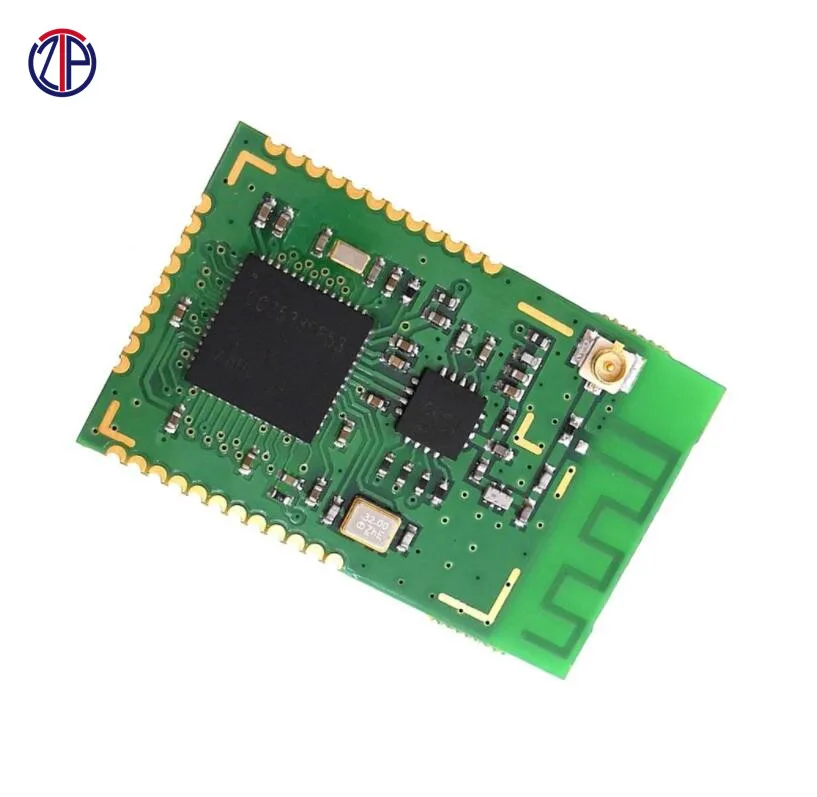

Особенности1. Чип CC2538. ARM core, богатые аппаратные ресурсы;2. Частота 2,4 ГГц, большое расстояние связи, высокая защита от помех, скорость передачи до 250 кбит/с.3. Хорошая Беспроводная производительность, низкая гармоника, полное соответствие требованиям сертификации;4. Низкое энергопотребление, простое управление в режиме низкого энергопотребления;5. Небольшой размер светильник вес, размер 21 × 32 м и метод пайки основной платы;6. Используются все высококачественные компоненты, а в кварцевом генераторе используются мотоциклетные и микрокристаллические генераторы. Надежность очень хорошая.7. Предоставьте антенну PCB, основание для подключения антенны IPEX 2 вида подключения антенны.Чувствительность:-103,5 дБмВыходная мощность: + 20 дБмВходное усиление: 12 дБШум: 4 дБТок излучения: <175 мАТок приема: 30 мАТок сна: 0,4 мАРабочее напряжение: 3,3 ВДальность передачи: 600 мСкорость передачи данных: 250 кбит/сКоличество каналов: 16Антенна: PCB или IPEXДиапазон температур: -40 °C ~ 80 °CРазмер модуля 21 × 33 м, расстояние между контактами 1,27 мм

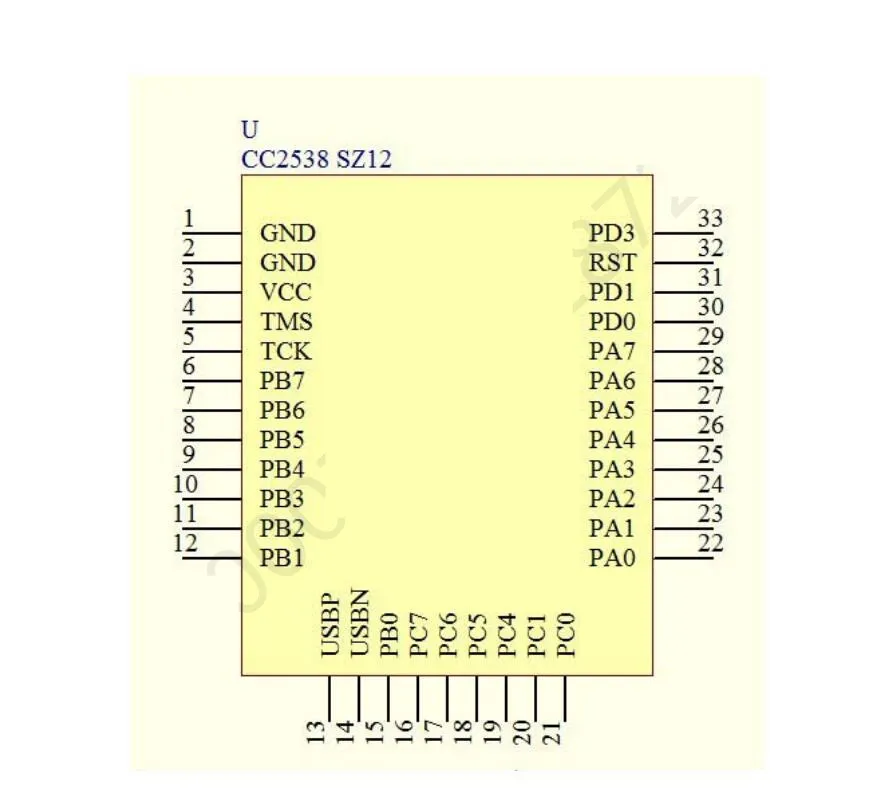

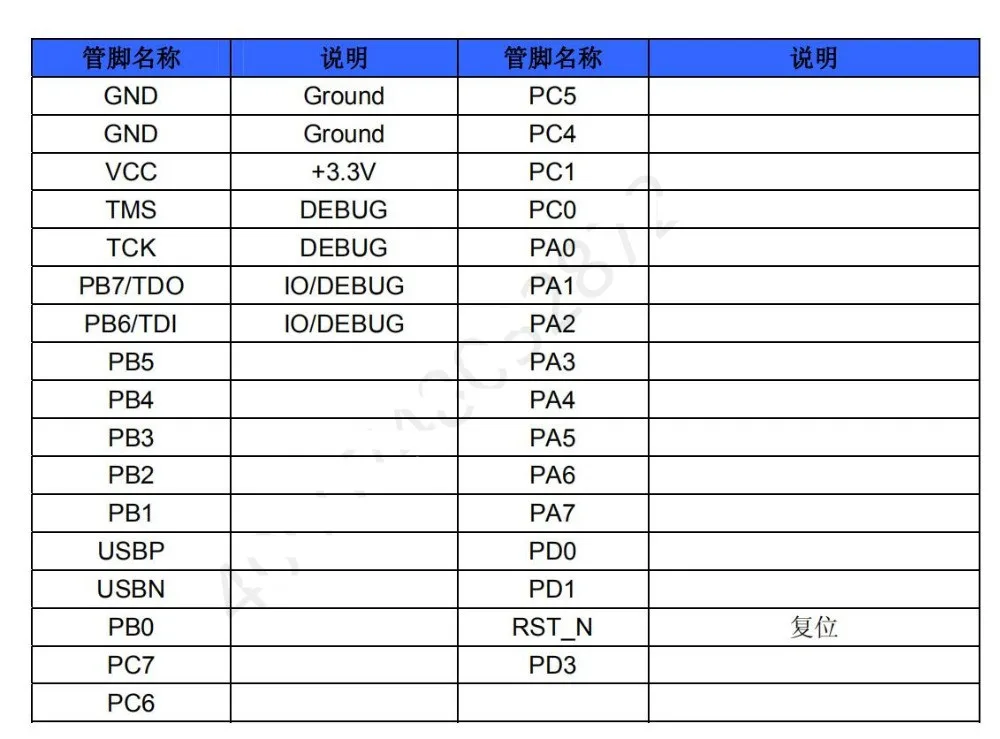

Описание контакта:

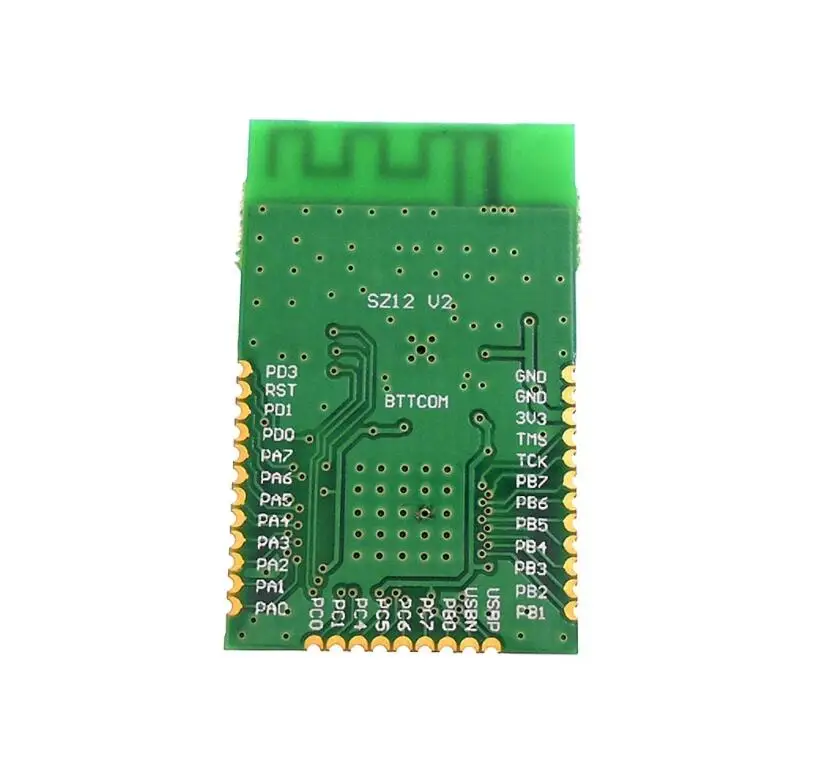

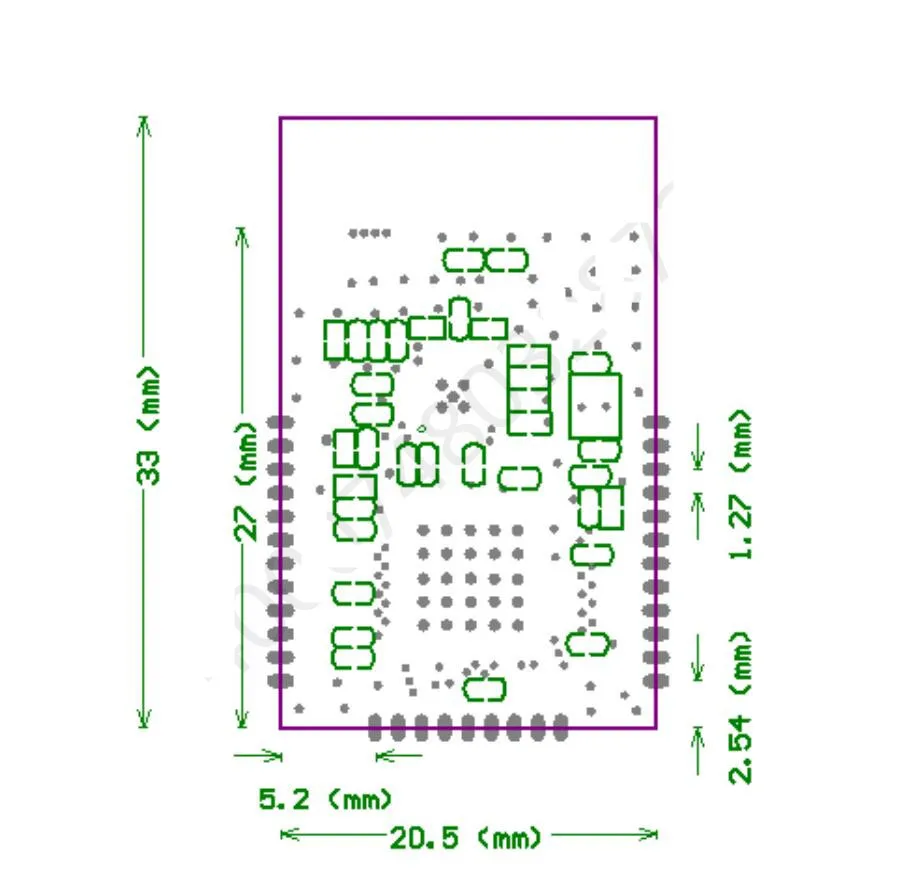

Объяснение:1. Дополнительная внешняя антенна IPEX-SMA или антенна PCB;2. PC2, PC3, PD2 используются для управления CC2592, не выводятся светодиоды; PD4, PD5 не выводятся3. Контактные сигналы отмечены на задней стороне модуля;Размер штифта и чертеж печатной платы

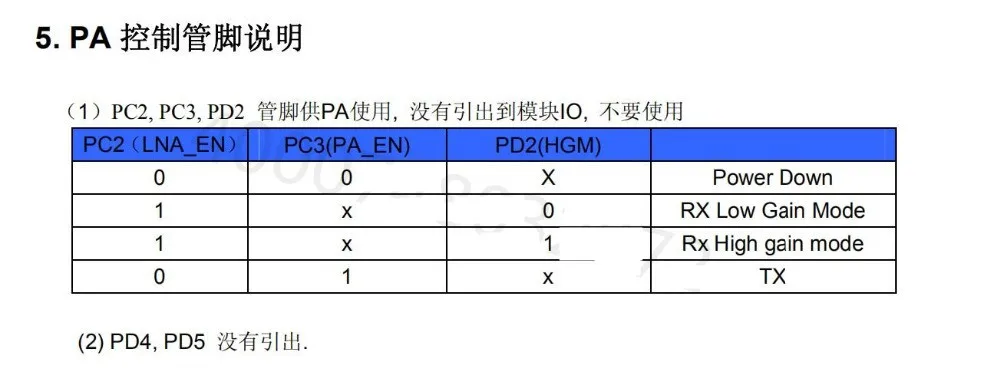

Описание контрольного штифта PA(1) Контакты PC2, PC3, PD2 предназначены для PA использования, они не светодиоды на модуль IO, не используйте(2) PD4 и PD5 не выведены.

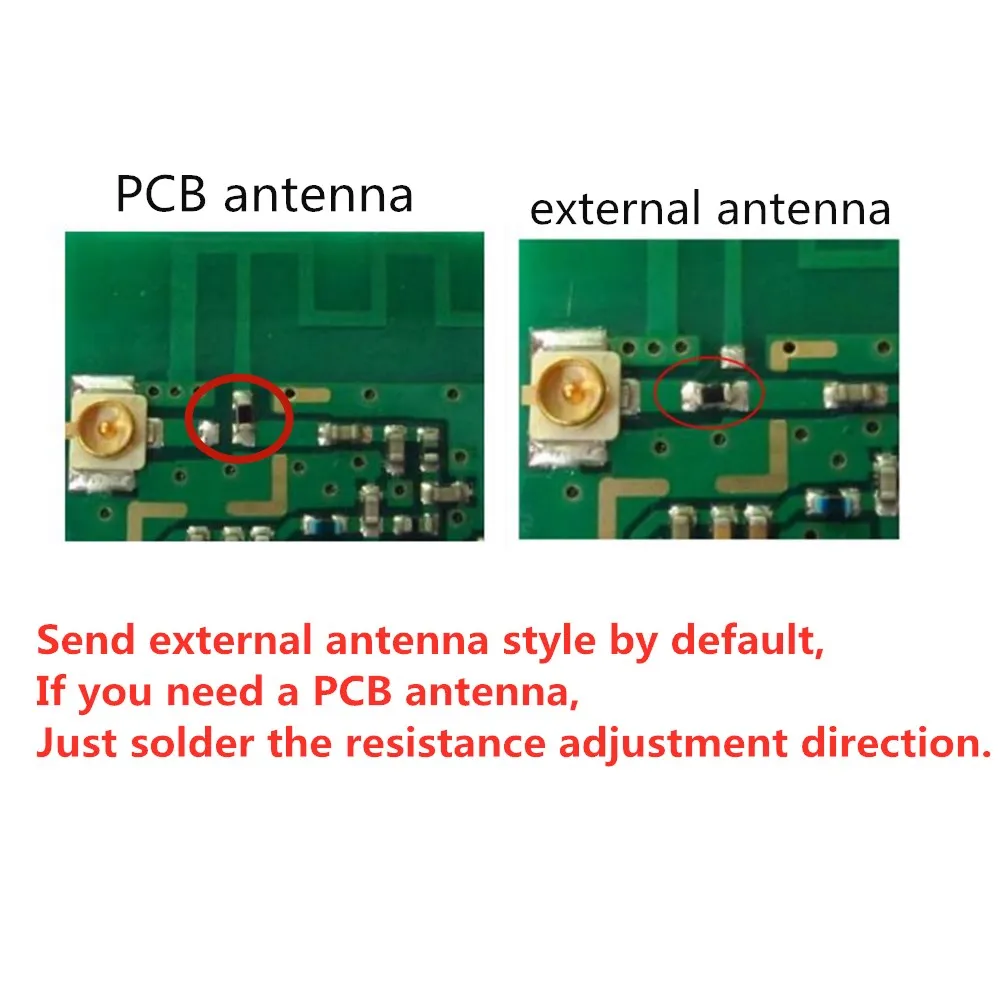

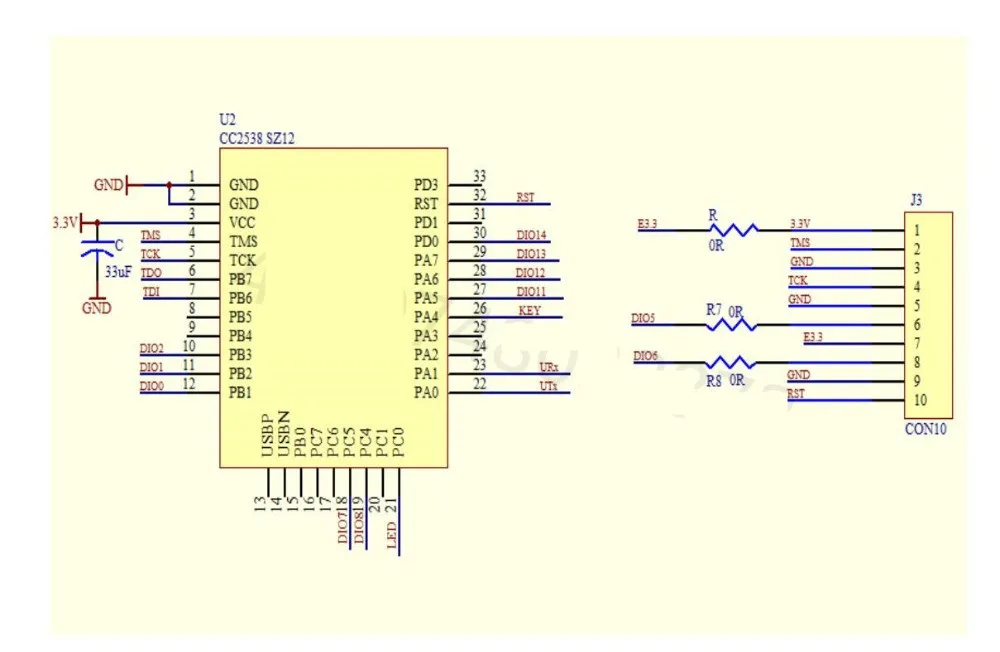

Инструкции по использованию1) рекомендуется установить выходную мощность CC2538 до + 3 дБм, в это время выходная мощность всего модуля достигает около + 20 дБм.2) Модуль можно прикрепить или припаять непосредственно к печатной плате продукта. Если используется антенна PCB, под антенной PCBНе должно быть следов или покрытия медью. Вокруг антенны PCB не должно быть металла или магнитных материалов.3) стандартный модуль SZ12 поставляется с печатной платой PCB, включая антенна IPX base, а по умолчанию передающей антенной является PCBАнтенна. Пользователи могут выбрать двухголовый питатель IPEX-SMA, внешнюю антенну SMA, этот режим подходит дляМодуль установлен в прочный защитный чехол, а антенна размещена снаружи чехла. При использовании этого режима его необходимо сломатьОткройте соединение антенны PCB и наведите радиочастотный сигнал на место IPEX.Напряжение источника питания составляет + 3,3 В, убедитесь, что выходной ток составляет> мА.Минимальная Схема системы:

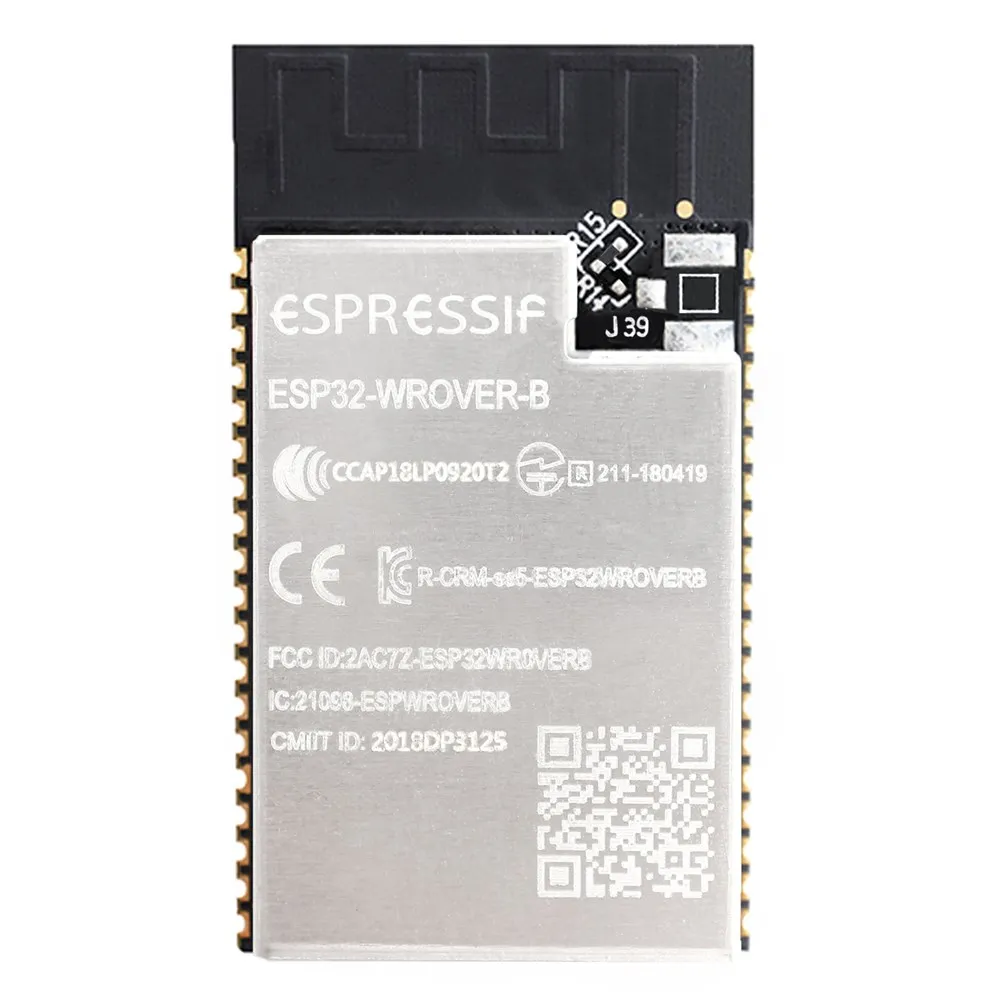

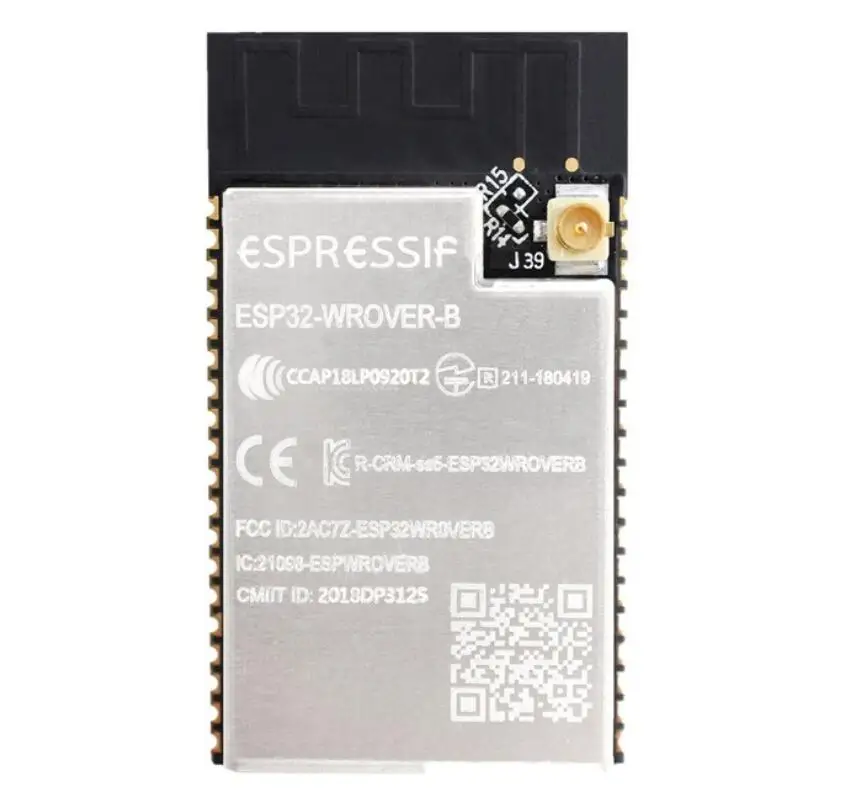

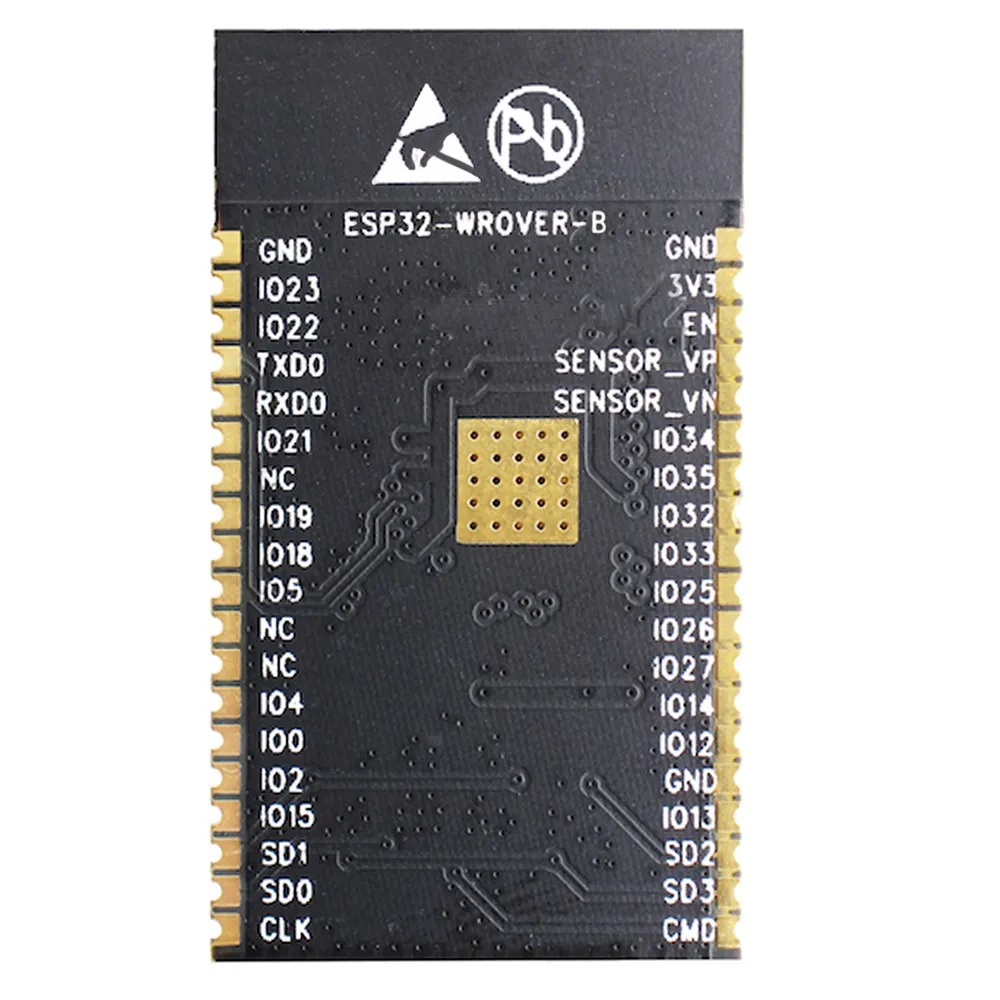

ESP32-WROVER-B-универсальный модуль микроконтроллера Wi-Fi + BT + BLE. Он использует встроенную Антенну PCB и оснащен 4 МБ SPI flash и 3,3 В, 64 Мбит SPI PSRAM. Он мощный и универсальный. Используется для сенсорных сетей с низким энергопотреблением и чрезвычайно сложных задач, таких как кодирование речи, потоковая передача звука и декодирование MP3.Чип, используемый в ESP32-WROVER-B,-это ESP32-D0WD серии esp32. Чип ESP32-D0WD масштабируемый и адаптивный. Два ядра ЦП можно индивидуально управлять. Тактовую частоту ЦПУ можно регулировать от 80 МГц до 240 мгц. Пользователь может отключить питание процессора и использовать маломощный сопроцессор для отслеживания изменений в состоянии периферийного устройства или же некоторые аналоги превышают порог. ESP32 также объединяет широкий спектр периферийных устройств, включая емкостные сенсорные датчики, датчики Холла, интерфейсы SD-карты, Интерфейсы Ethernet, высокоскоростные SPI, UART, I2S и I2C.
