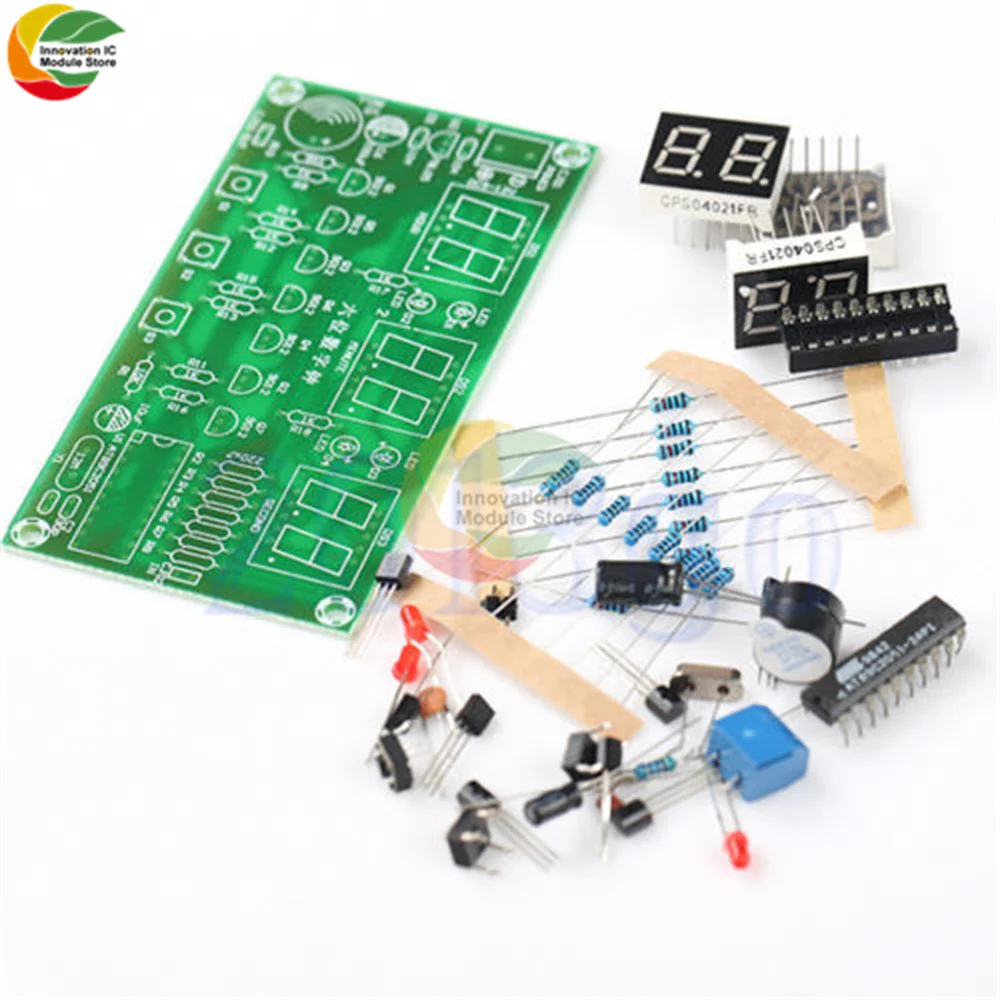

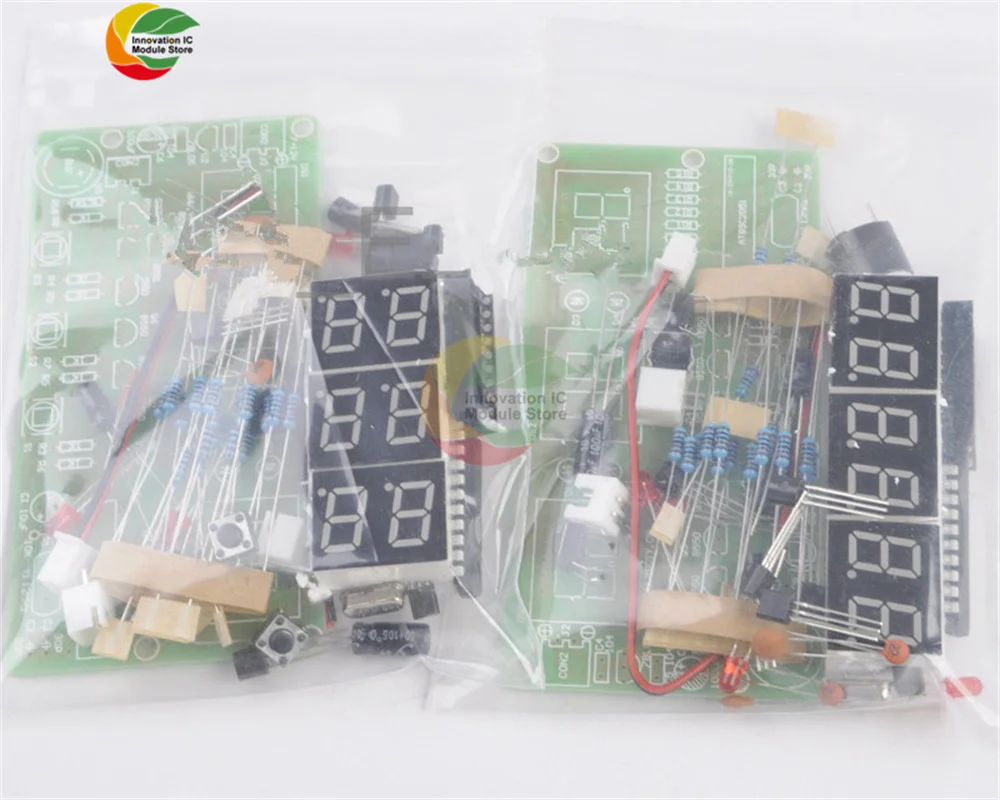

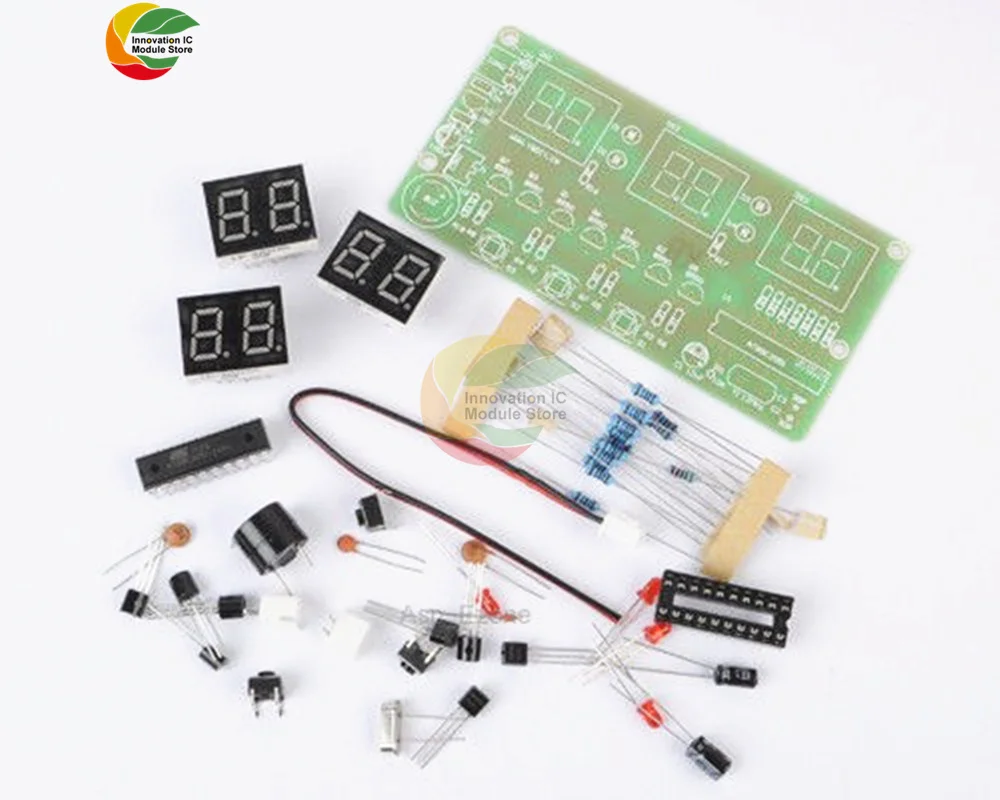

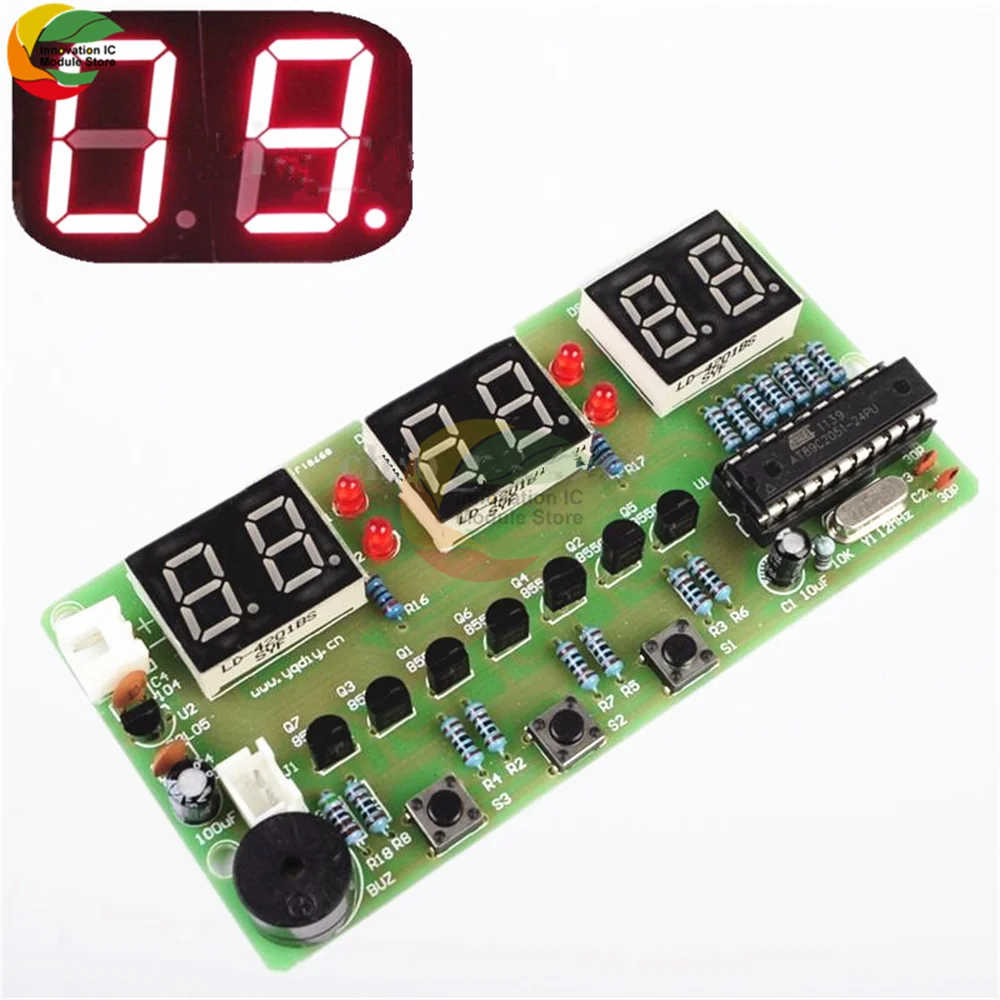

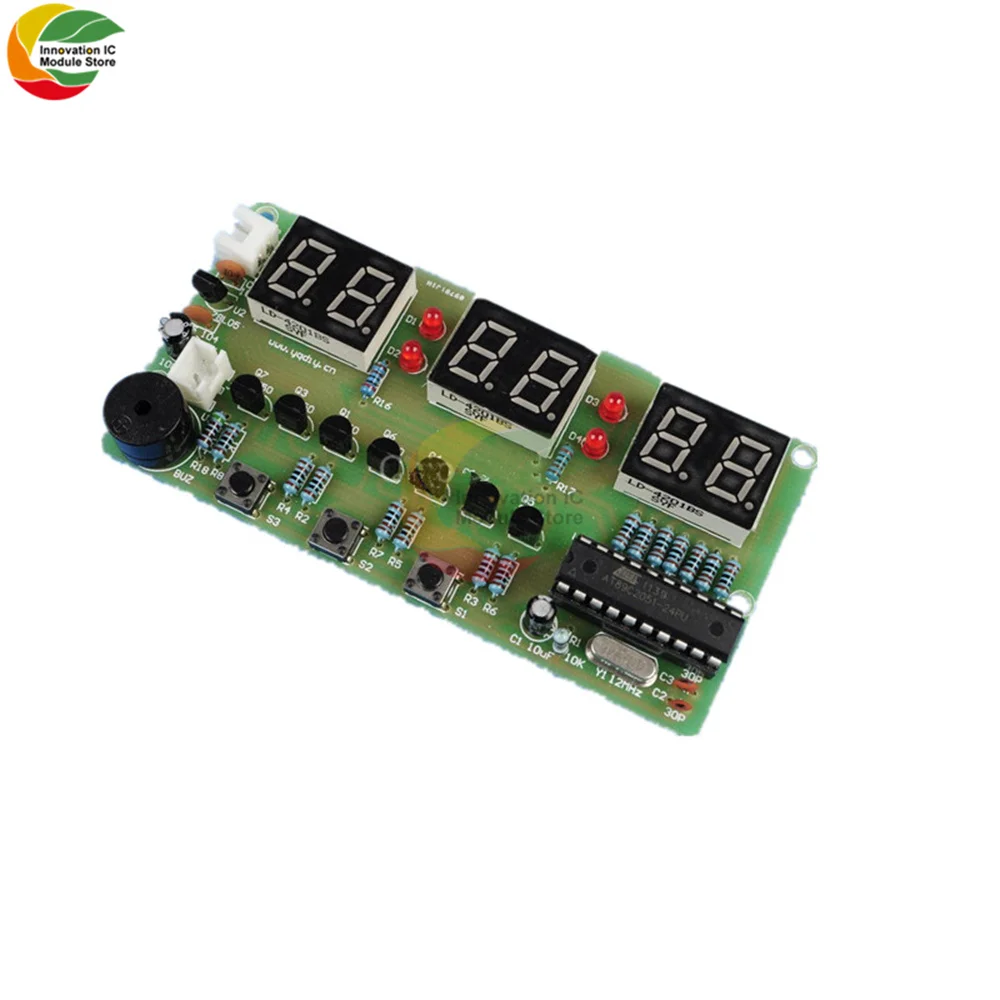

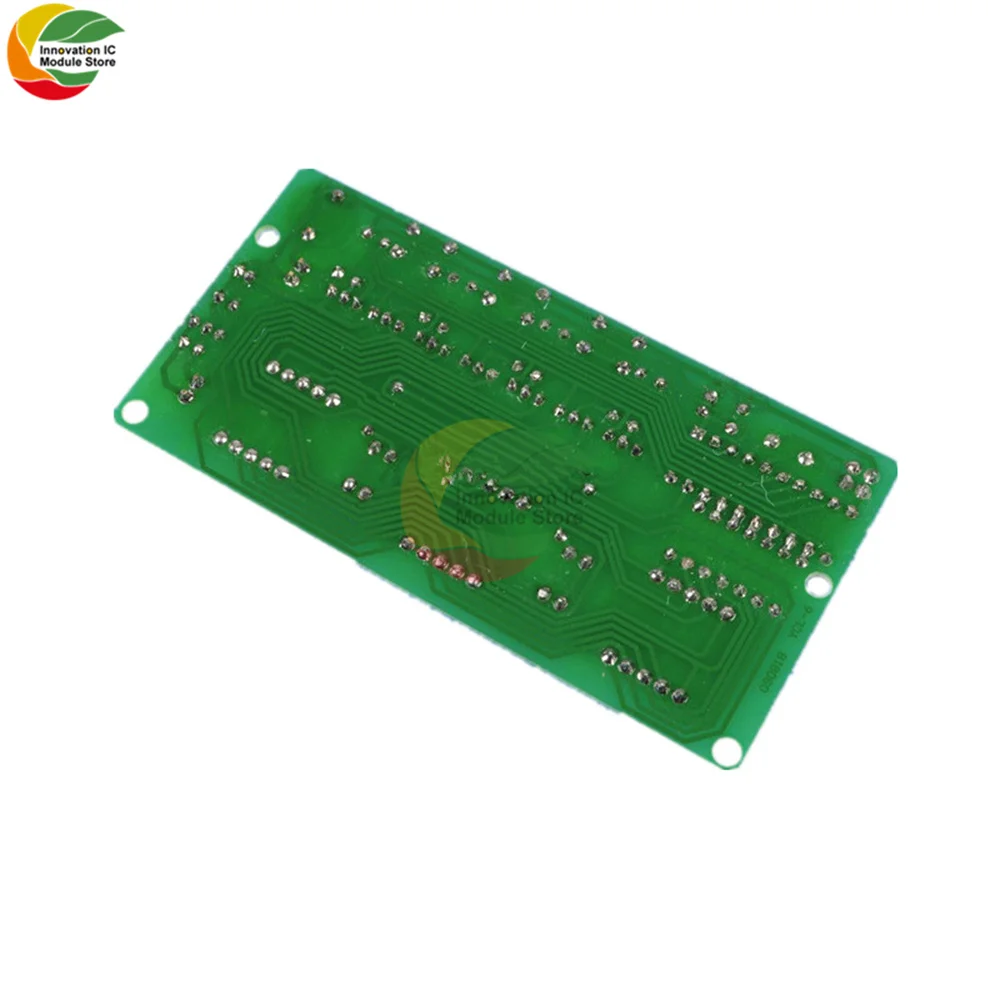

Цифровые часы DIY Kit 6 бит C51 AT89C2051 чип электронный будильник комплект FR-4 PCB с зуммером Learing Kit для Arduino
Описание:В набор часов DIY используются для установки на 4-разрядный цифровые электронные часы. Он широко используется в школах, чтобы помочь студентам научиться основным механическим и электронным навыкам. Это отличный научный проект. Настоятельно рекомендуется практиковать навыки пайки для вас и ваших детей.Параметр:Рабочее напряжение: 7 -12 В постоянного токаЧипы: AT89C2051Размер печатной платы: 7 "x 2"(92x49 мм)Характеристика:Широкие функции: часы, набор времени, будильник, таймер обратного отсчета, секундомер, счетчик, ежечасный сигнал, точный дисплей времени и формат 24 часов. Точное время в пути-погрешность ± 1 сек каждые 24 часа.Принцип работы:Цепь в основном состоит из одночипной цепи, витрины, ввода клавиатуры, цепи сигнала и цепи питания.1. Однокристальная схема: она основана на AT89C2051, которая включает в себя сброс питания и цепь часов.2. Схема отображения: основной компонент-двухбитная цифровая трубка красного цвета. Драйвер использует транзистор PNP и оснащен сопротивлением ограничению тока в каждом порту. Он с сканированием и использует P1.0 ~ P1.6. Часть толстой кишки использует четыре части диода в Φ3 красном с сканированием. И использует P1.7.3. Ввод клавиатуры: клавиша S1 ~ S3 имеет повторно используемую функцию, которая повторно используется с частью дисплея P3.5,P3.4 и P3.2. И вот принцип работы.Выход высокого уровня на соответствующем штифте для считывания состояния ключей и дебатов с помощью системы с одним чипом, чтобы дать ключи с соответствующим значением.4. Сигнал звенит: он состоит из зуммера и PNP транзистора. И принцип работы заключается в том, что зуммер будет передавать звук с фиксированной частотой после включения транзистора PNP. Это с независимым портовым приводом и использует P3.7. J1 используется для подключения оборудования extrocontrol, которое будет выводить низкий уровень, когда нет сигнала звонка или высокого уровня с сигналом звонка.5. Схема питания: состоит из трех терминальных интегральных схем, которые будут поставлять всю систему с стабильным напряжением.Посылка включает в себя:1 x C51 6 битов цифровые электронные часы, набор для производства электроники DIY
