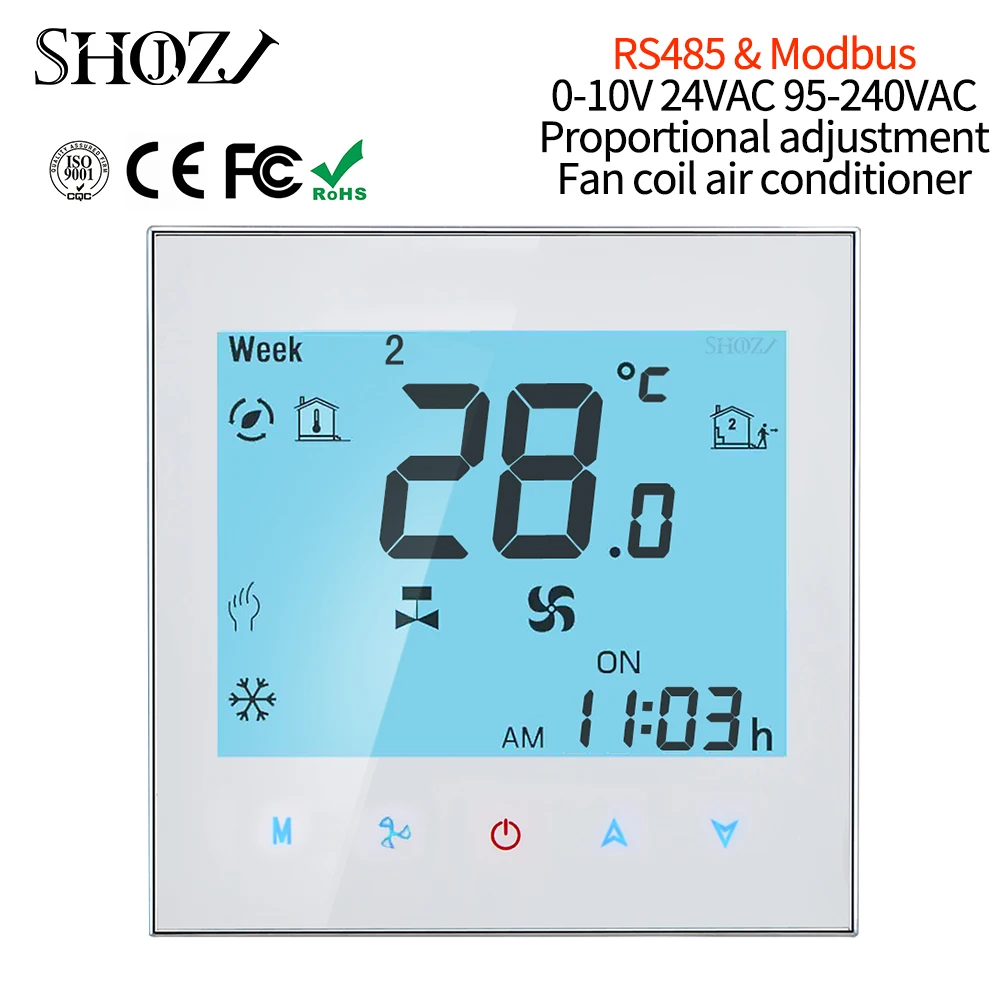

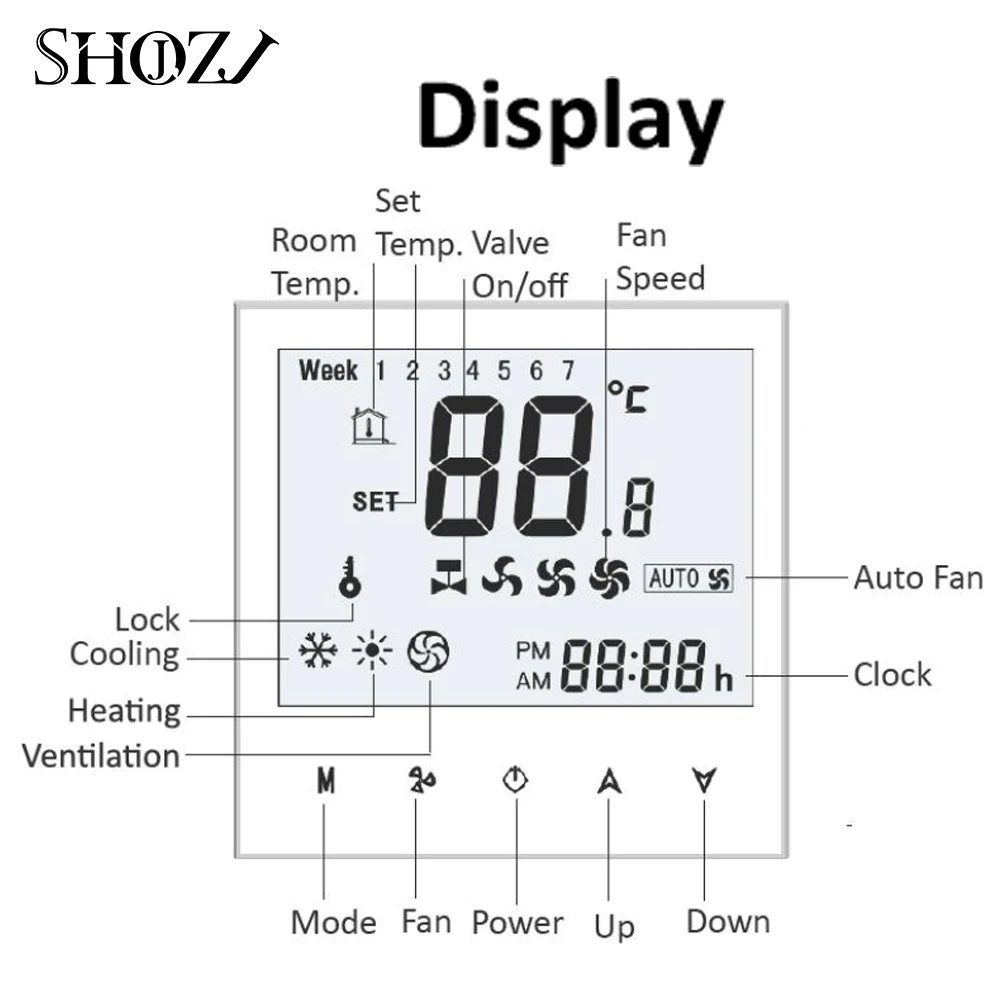

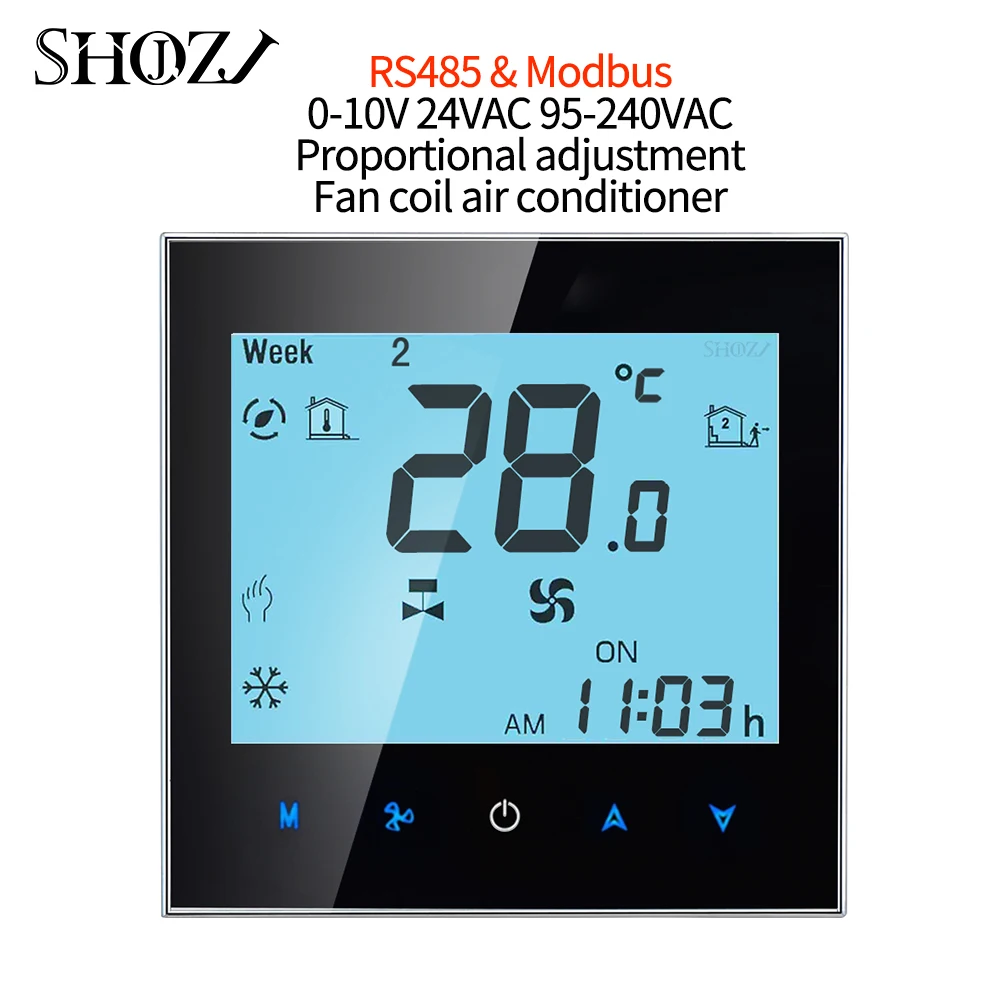

Современные термостаты для сенсорного экрана серии 1000 предназначены для включения/выключения управления тремя скоростными вентиляторами и двумя проводными Моторизованными клапанами в приложениях кондиционера с помощью сравнения комнатной температуры и температуры настройки. RS485/Modbus RTU связьОсобенностиГладкий плоский дизайн с тонкой хромированной рамкой.Акриловая поверхность против царапин и отпечатков пальцев.Простая Работа с помощью емкостных сенсорных кнопок.Большой экран с белой подсветкой позволяет легко читать даже в темноте.Шесть программ графика времени для максимального комфорта и энергоэффективности.Управление одним касанием для сброса всех программ расписания в любое время.Точный контроль комфорта с шагом настройки температуры 1 °C.Память данных при выключении питания.Простая установка (86 мм коробка или европейская 60 мм круглая коробка опционально)
Технические данные:
Питание
0-10 В, 24 В переменного тока, 95 ~ 240 В переменного тока, 50 ~ 60 Гц
Пропорциональный интеграл
0-10 В регулируется
Установить диапазон точек
5 ~ 35 °C
Температура окружающей среды
0 °C ~ 50 °C
Гарантия
18 месяцев
Установка
86 мм настенный или 60 ммВстроенная установка
Сенсор
NTC
Точность/Разница
± 0,5 °C/± 1 °C
Класс защиты
IP30
Корпус
ПК (огнеупорный)
Температура хранения
-5 ~ 55 ℃
Применение
Центральный кондиционер воздуха
Блоки катушки вентилятора
Режим
2 трубы (отопление или охлаждение)
Скорость вентилятора
Высокий, средний, низкий, авто
Замок
Функция блокировки для детей
Программируемый режим
5 + 2 шесть циклов программируемый
Коммуникация

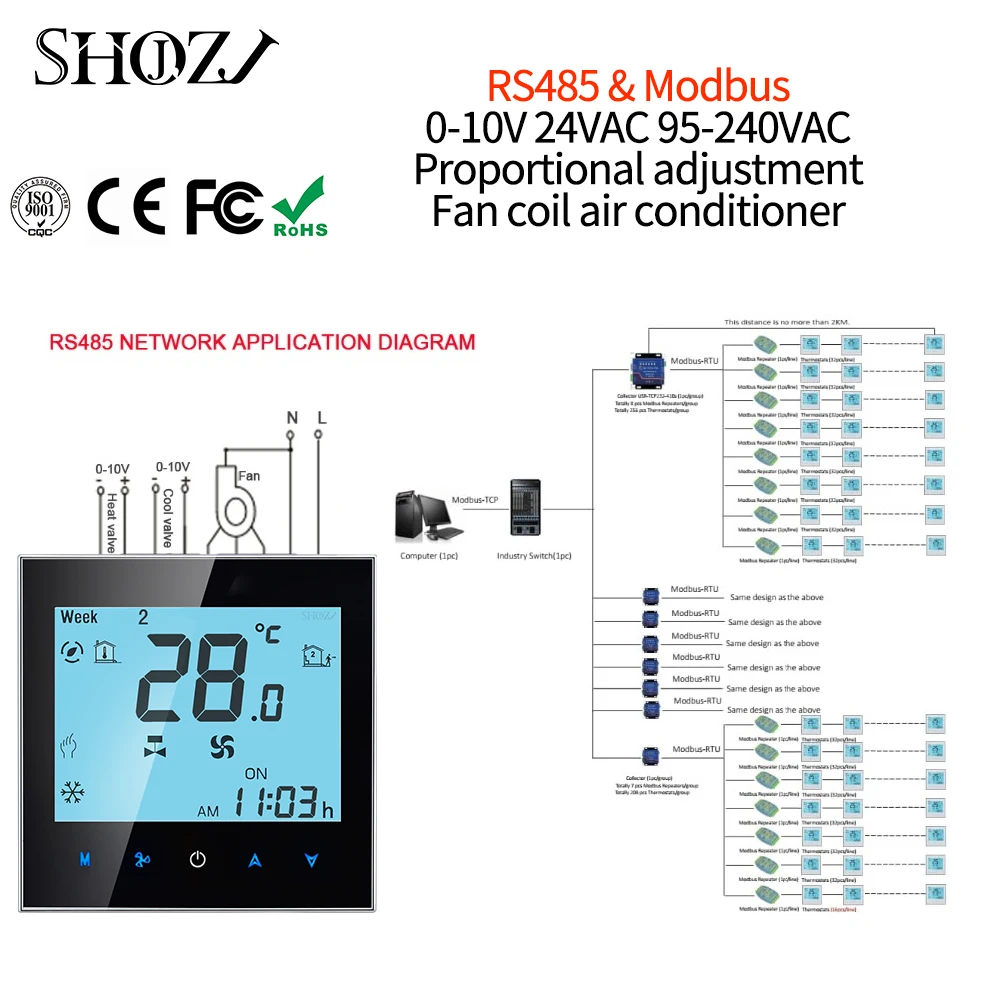

RS485/Modbus RTU связь





Этот протокол принимает стандартный Modbus в качестве примера, в основном для использования для связи между термостатом и компьютером (ПК). Этот протокол не описывает Modbus. Для получения информации о Modbus см. Соответствующие стандартные документы.
Настройки1. Основное Описание
Нет
Параметр
Положение Протокола
1.
Режим работы
RS-485, мастер-раб; Термостат-раб
2.

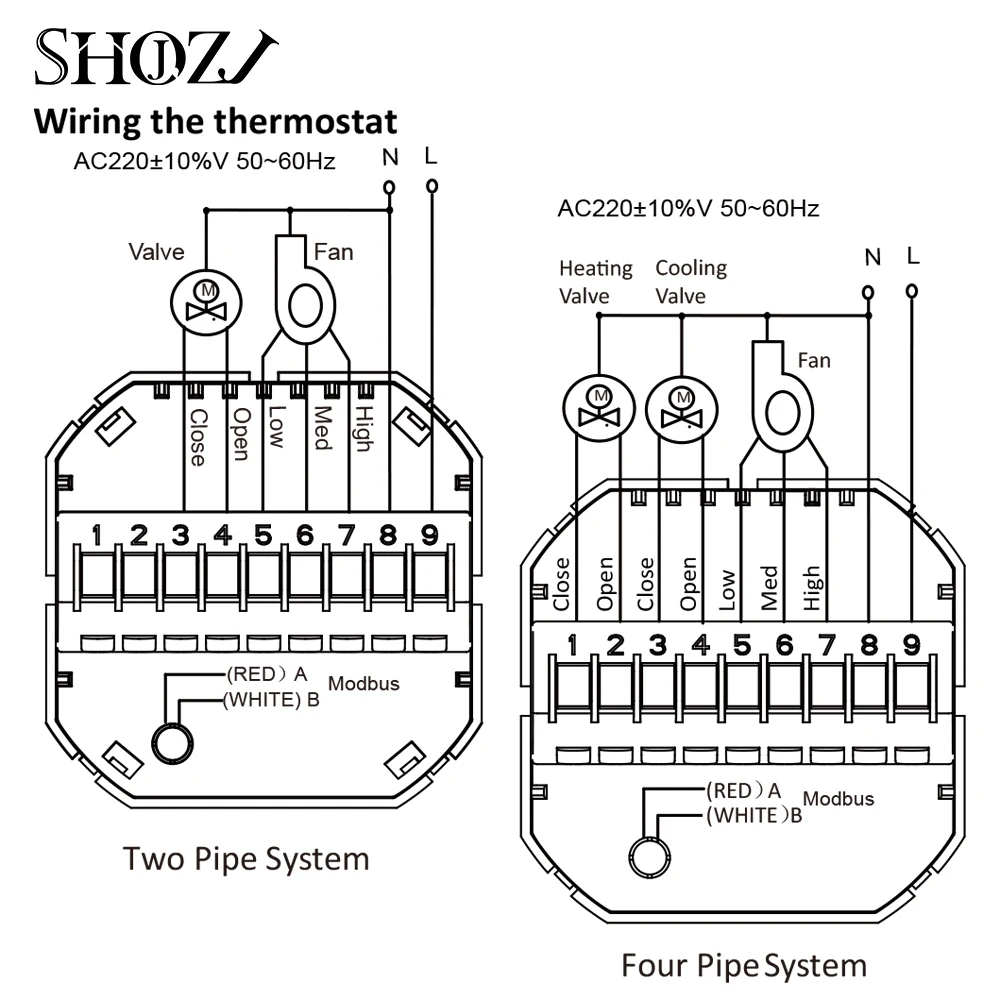

Физический интерфейс
A(+),B(-) двухпроводная система
3.
Скорость передачи данных
9600 БПС
4.
Формат байта
9 форматов (8 бит данных + 1 стоп-бит)
5
Modbus
RTU
6
Режим передачи
Формат RTU (см. Стандартный Modbus)
7
Адрес термостата
1-255;(0-адрес трансляции)
8
Код команды
03,06 (03-read термостат, 06-set термостат)
9
Код проверки CRC
CRC-16 (см. Стандартный Modbus)
10
Режим проверки CRC
CRC-16 (см. Стандартный Modbus)
