Операционный усилитель, тестер OP AMP для одиночного двойного OPAMP TL071 TL072 TL081082

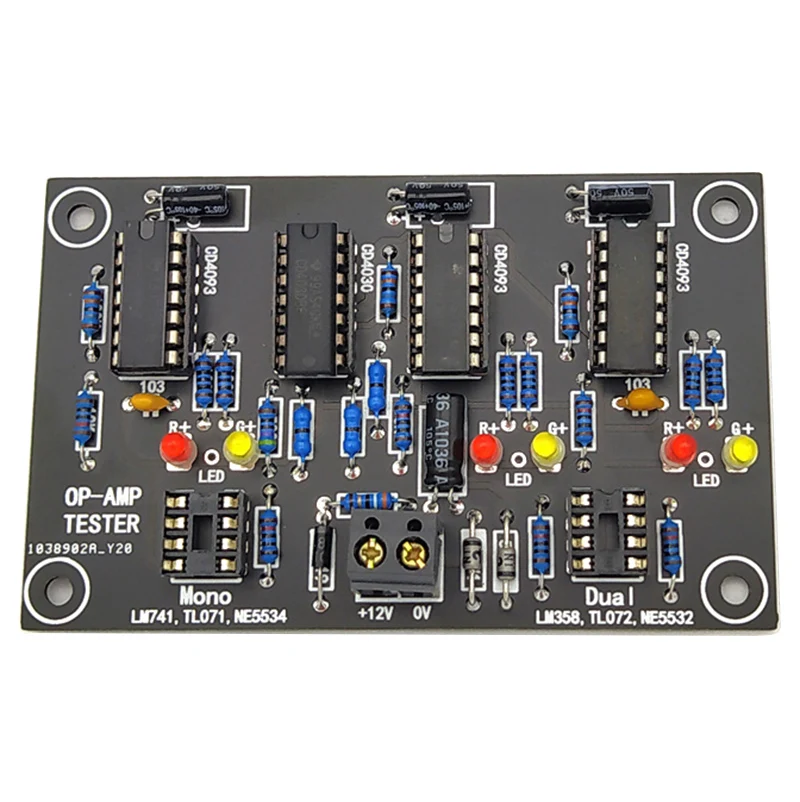

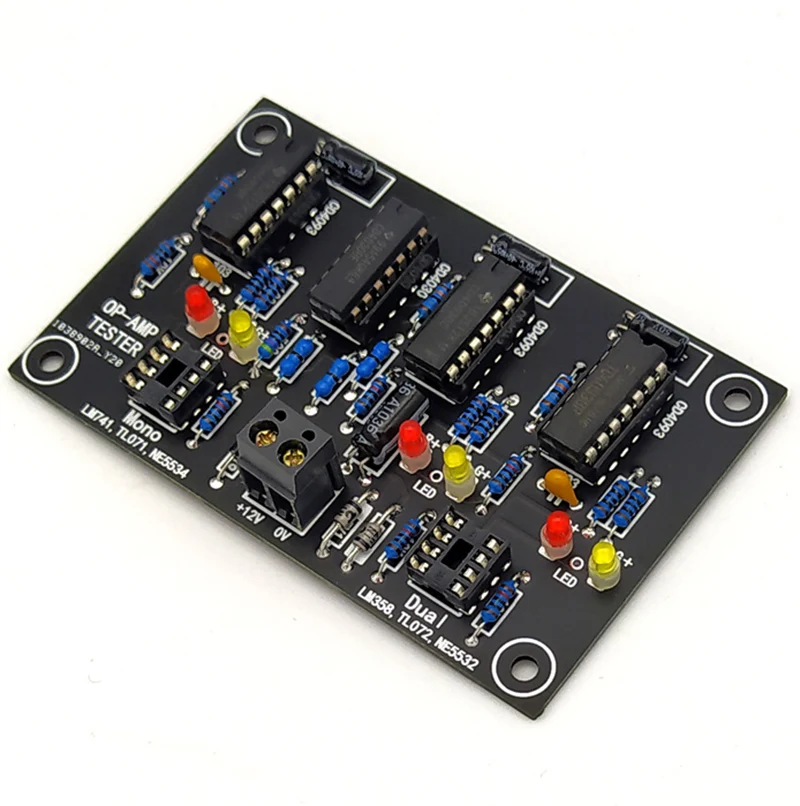

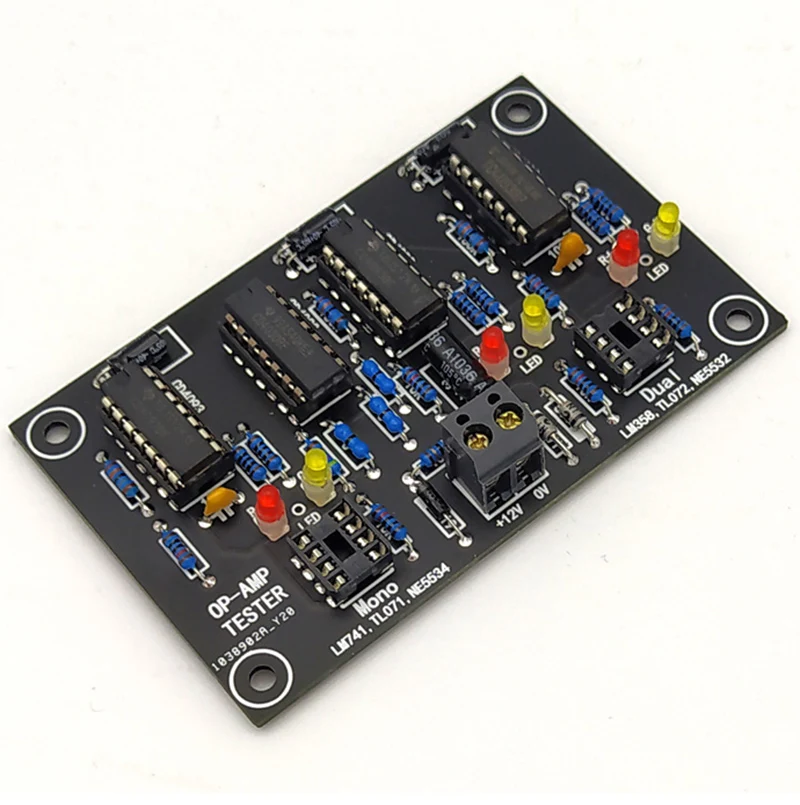

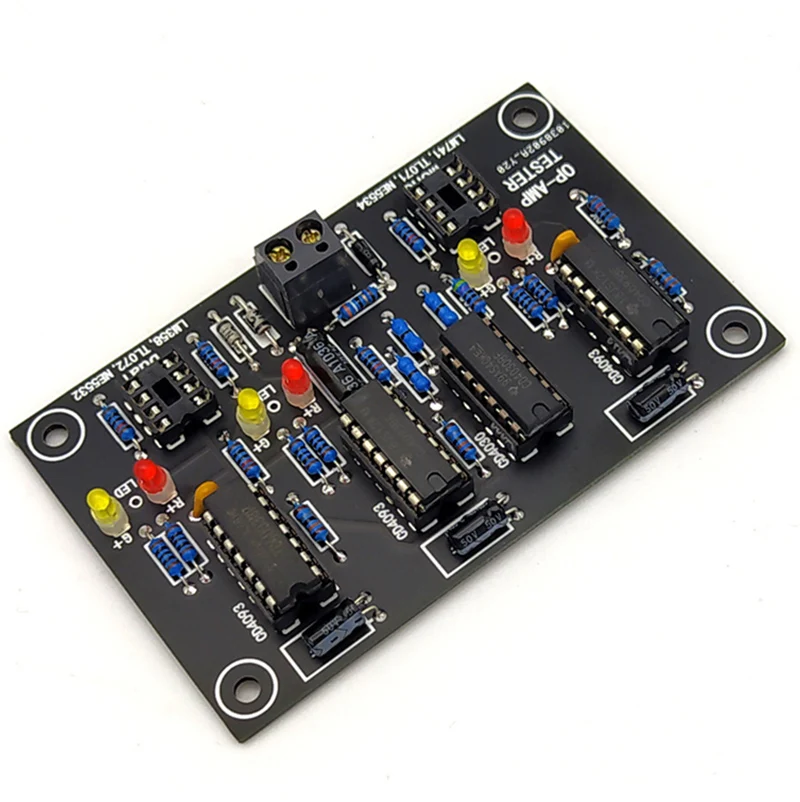

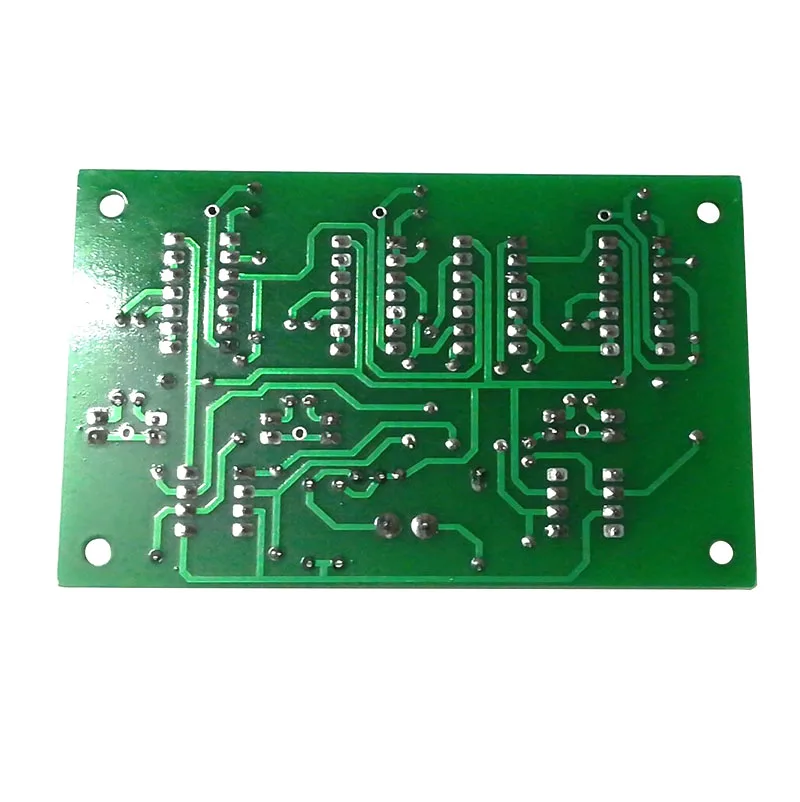

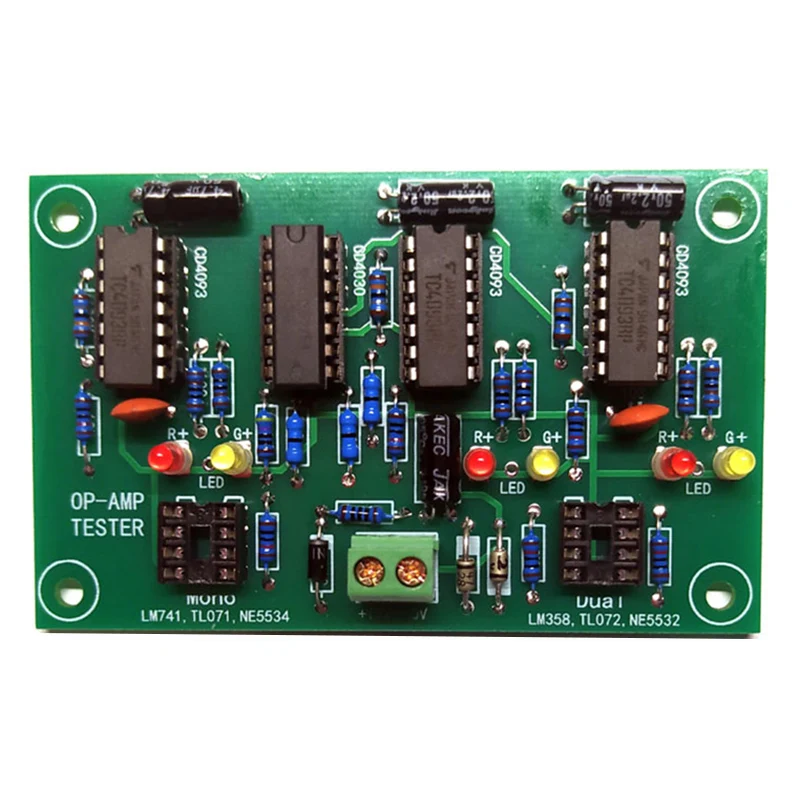

Операционный усилитель OP AMP тестер

Для одиночного двойного OPAMP TL071 TL072 TL081/082

Примечание:Эта плата предназначена только для людей с профессиональными электронными знаниями, мы не предоставляем руководство по эксплуатации и техническую поддержку. Новички, пожалуйста, не покупайте!

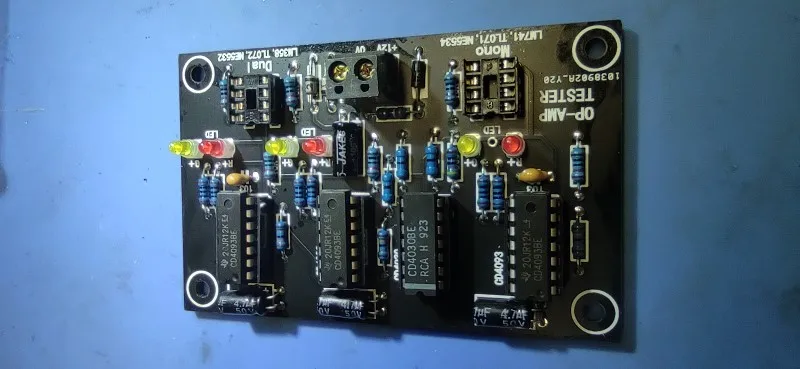

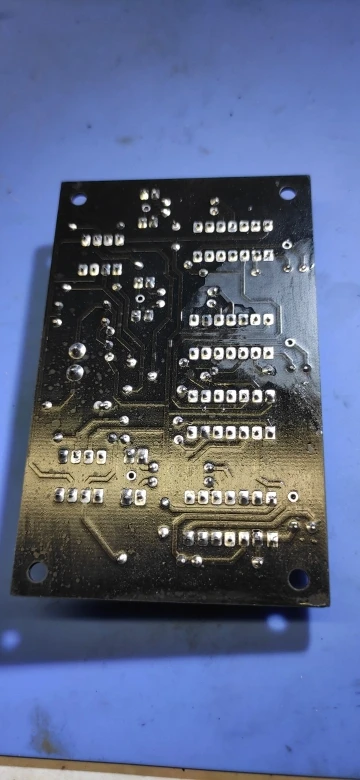

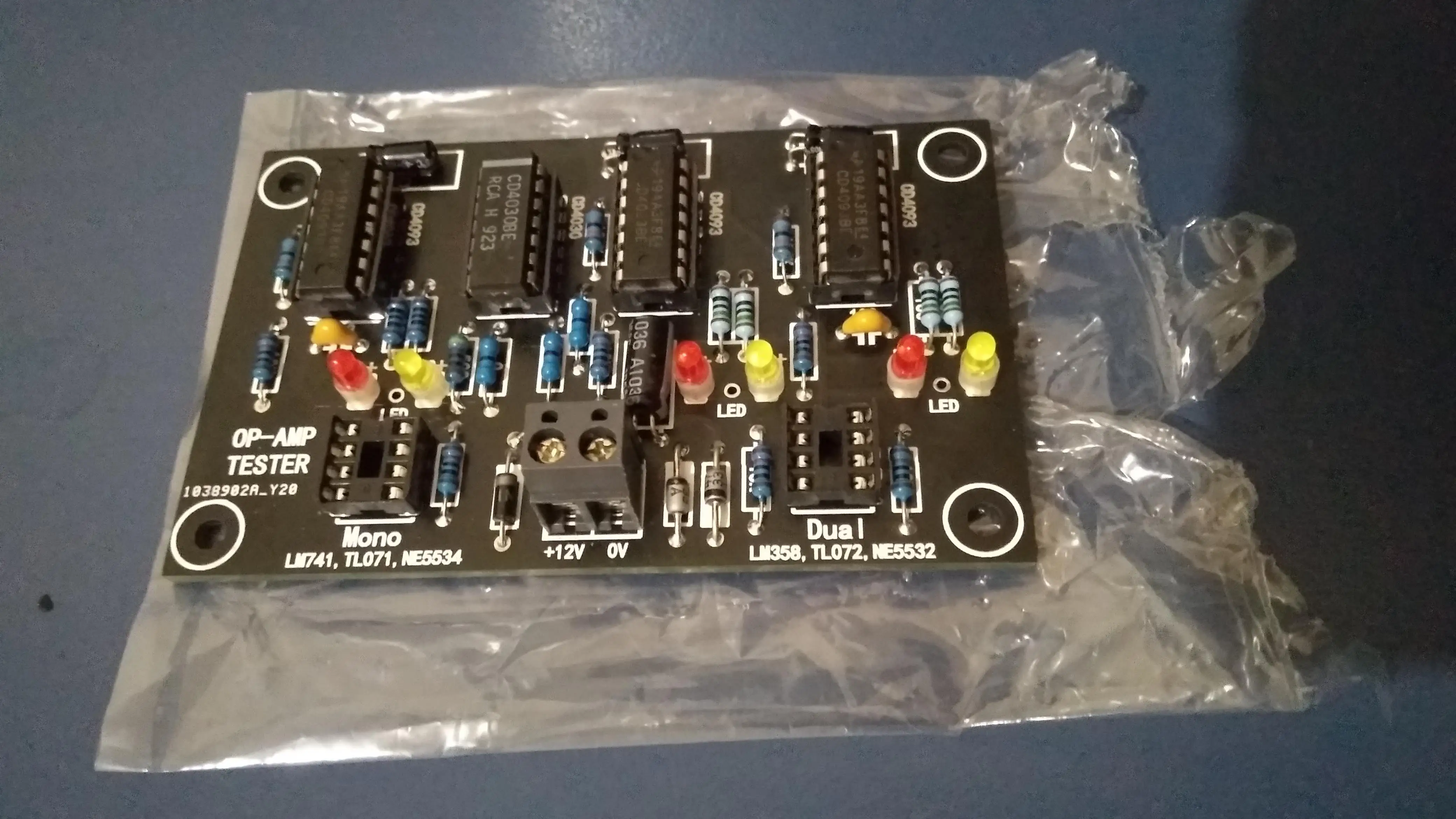

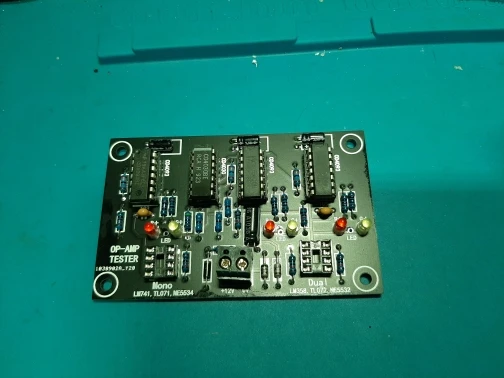

С 27 сентября 2021 года печатная плата менялась на черный цвет.

Применение:

Одиночный op amp и двойная op amp экранирующая печатная плата, печатная плата может определить, используется для усиления IC, и может приблизительно определить коэффициент конверсии чипа одновременно. Можно узнать те низкоскоростные чипы, которые делают вид высокоскоростных чипов.

Рабочее напряжение:12 В постоянного тока

Рабочий ток:Свыше 100 мА

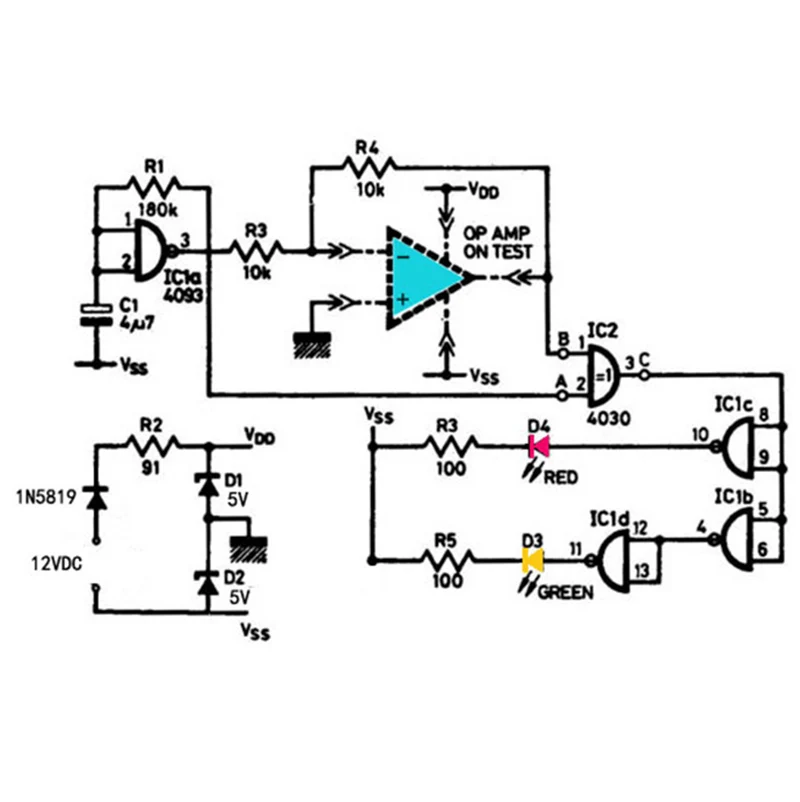

Принцип введения:

IC1a в цепи подключается к мультивибратору с частотой около 1 Гц, а OP Amp. Для тестирования подключается к режиму unity gain inverting amplifier.

IC2 является EX-OR gate, и его Таблица правды заключается в том, что выход 1, когда два входа перевернуты.

Поэтому:

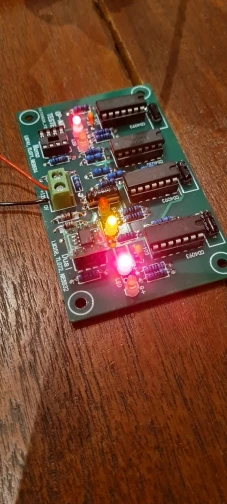

Если OP Amp. Является нормальным, точки A и B IC2 должны быть изменены, поэтому C-1, и это все равно 1 после IC1b и 1d, поэтому желтый светодиодный D3 загорается;

Если OP Amp. output открыт, точка C IC2 всегда должна быть 0, и она становится 1 после IC1c, так что красный светодиодный D4 загорается.

Если внутренняя короткого замыкания OP Amp. Делает выходное напряжение фиксированным на положительное или отрицательное, выход IC1c также является 1 Гц низкочастотной квадратной волной, и красные и желтые светодиоды будут мигать поочередно.

Для чипов с низким коэффициентом конверсии светодиодный индикатор всегда желтого цвета, красный цвет слегка мерцает. Это также может использоваться для определения коэффициента конверсии чипа. Поскольку в большинстве случаев ручные чипы на рынке используют низкую коэффициент конверсии вместо высокой скорости, это также может определить, является ли чип поддельным или нет.

Фактический тест на низкую скорость преобразования чипов, таких как: OP07, LM741, желтый светильник всегда включен, красный светильник-это s светильник, очень яркий.

Фактический тест на чипы высокого коэффициента конверсии, такие как: TL071, NE5534, MC34071 и другие чипы, желтый светильник всегда включен, красный светильник выключен.

Модель одноконтактного усилителя: LM741, LF356, NE5534, TL071, TL081, OP07 и другая стандартная посылка с одноконтактным усилителем.

Модель Dual op amp: LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 и другая стандартная посылка dual op amp s.

Упаковочный лист:

1 шт. х операционный усилитель тестер
