Последнее обновление: 10.04.2022
Интерфейс can-hacker CH-P поможет вам решить следующие задачи:
Анализ работы шин can и Lin автомобилей и специальных. Технология.Включает «на столе» блоки управления и единицы автомобилей, контролируемых can и Lin шины (Е. Г. Рулевые рейки и единицы egur \ EUR)Эмулировать работу датчиков и блоков управления непосредственно к автомобилюПрограммируйте блоки управления автомобилями.Осуществлять обратную инженерную сеть может для мониторинга и телеметрических задач транспортных средств.
Все эти функции обеспечат неоценимую поддержку в процессе ремонта автомобиля, а также во время установки и развития дополнительной безопасности, телематики и навигационного оборудования для любого мобильного транспортного средства.
Поставляемое программное обеспечение:
Carbus Анализатор-can и Lin bus анализатор программы.UBT-программа для загрузки прошивки в интерфейс и активации опций.
Поставляемая Прошивка:
CH-P _ xxxxxxxx_canlin_cr.bin-firmware для работы с шинами can или LinПоддержка: два канала can или один канал LinМаксимальная скорость приема 8000 кадров в секунду.Поставляемая прошивка находится в файле с программой carbus analyzer в папке UBT \ firmware.Прошивка загружается с помощью программы UBT.
Характеристики:
Количество каналов может: 2
Количество каналов Lin: 1 (не требует активации)
Термальные резисторы с программным управлением 120 Ом на каждом канале
Полная гальваническая изоляция
Прочный алюминиевый корпус
Полоса пропускания: 4000 \ 8000 кадров в секунду (зависит от типа прошивки)

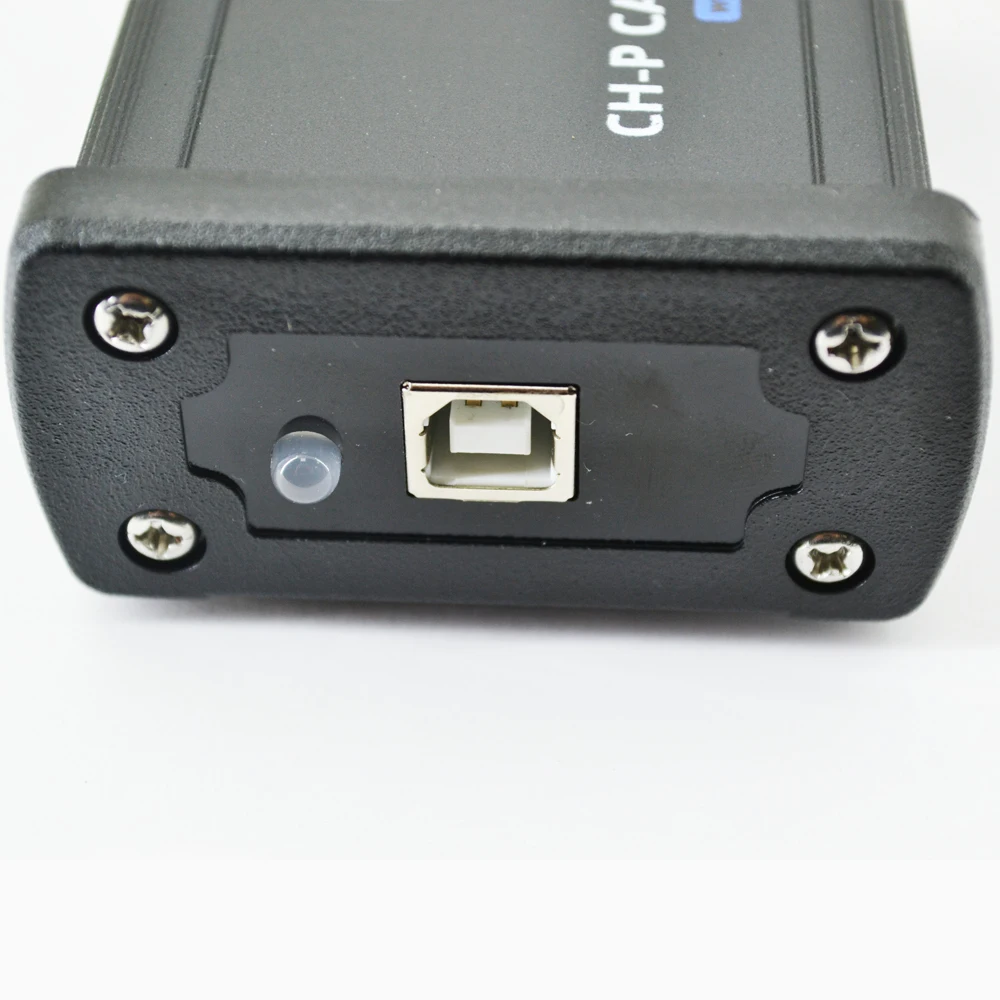

Компьютерная связь: USB 2,0 Виртуальный com-порт, CDC класс
Дополнительные опции: лист-кодер, can-кодер, кабель OBD2
Программное обеспечение: анализатор carbus
Назначение проводов кабеля может:Желтый с черной полоской-can-low Channel 1Желтый с белой полоской-can-high Channel 1Оранжевый с черной полоской-can-low Channel 2Оранжевый с белой полоской-can-high Channel 2
Назначение проводов кабеля Lin:Красный-+ 12 ВЧерный-масса (GND)Сине-линовая шина

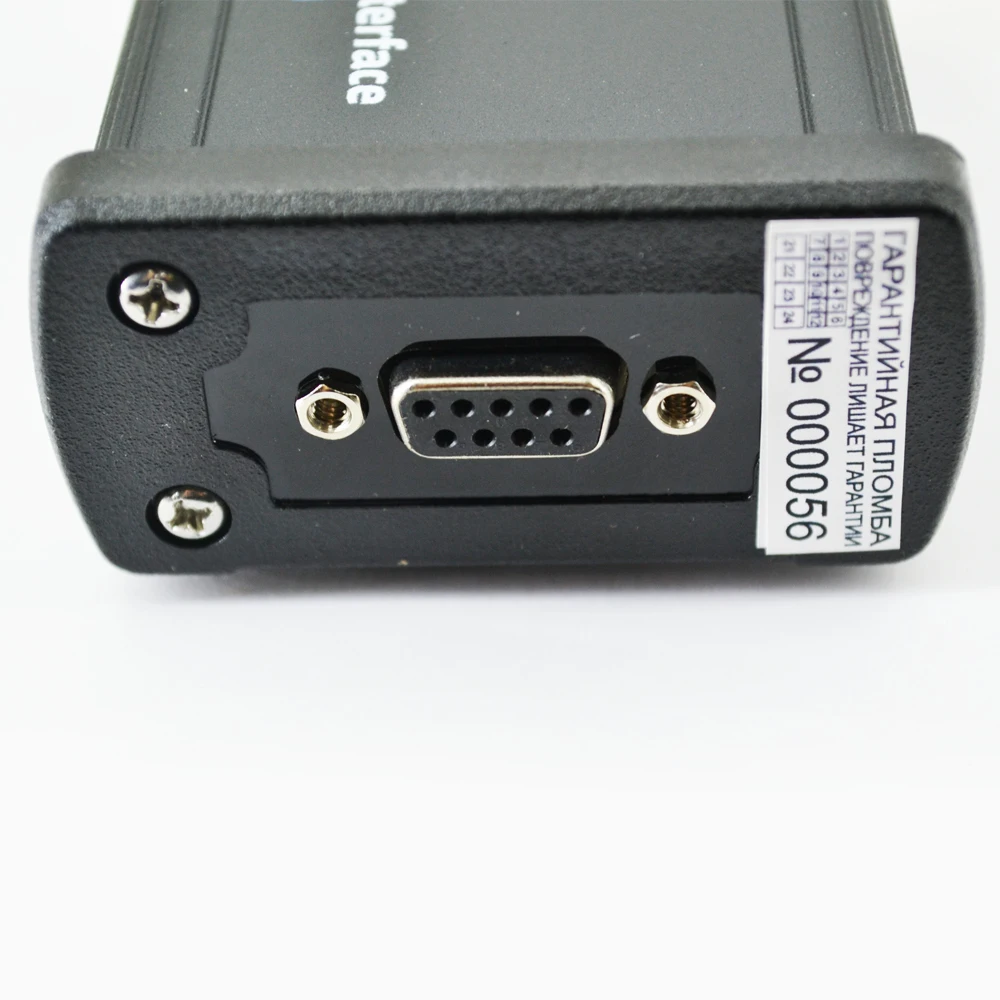

Главный разъем для контактов
1-can-low, канал 12-не используется3-Lin4 + 12V для того, чтобы работать с Лин5-can-высокая, канала 26-can-высокая, 1 канал7 - GND (масса)8 - GND (масса)9-can-низкая, канала 2
Дополнительные опции:
Поддерживаются следующие дополнительные опции:
Can-coder. Программное обеспечение для программирования автомобилей Kia \ Hyundai. Требуется активация с помощью ключа и загрузка специальной прошивки.
Листовой кодер. Программное обеспечение для программирования приборной панели автомобиля Nissan Leaf Ze0 и aze0. Требуется загрузка специальной прошивки.Кабель obd2. Позволяет легко подключить интерфейс к стандартному диагностическому разъему OBD2
Активация доп. Опции выполняются с помощью программы UBT

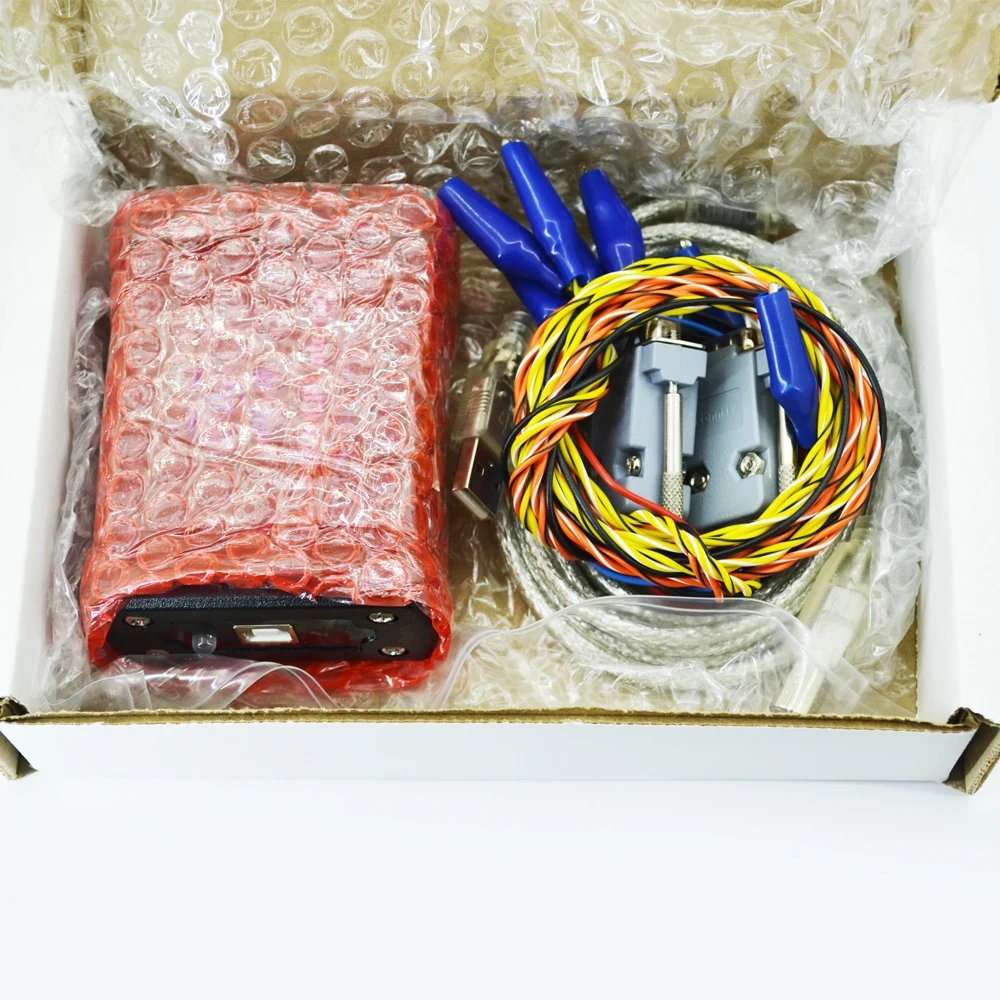

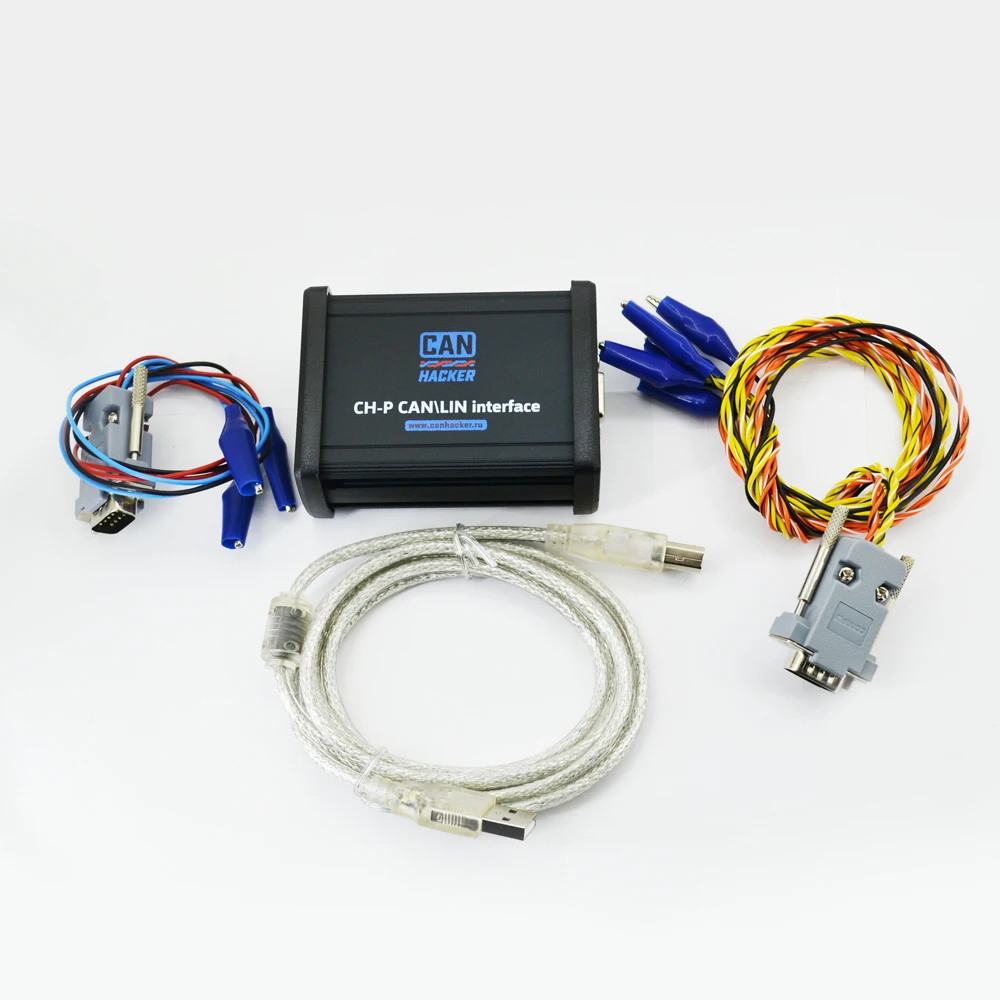

Упаковочный лист

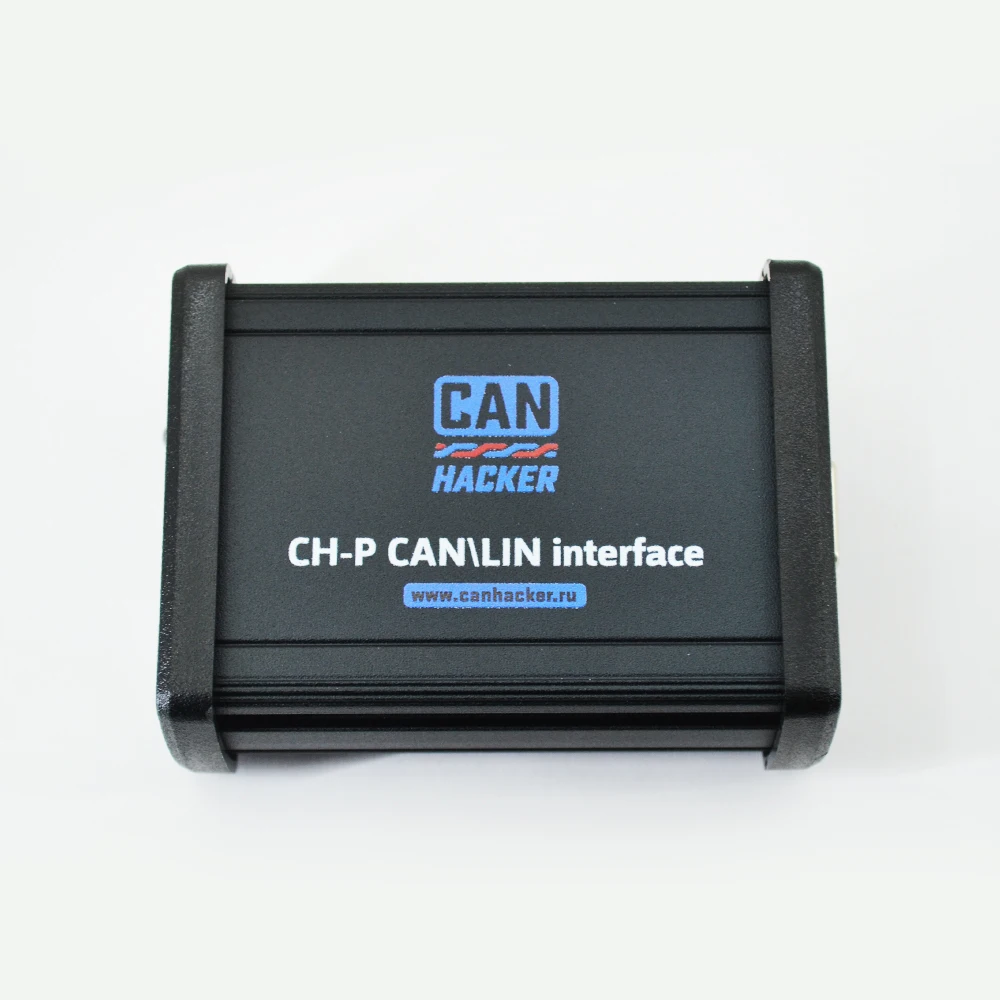

Интерфейс Can-hacker CH-P
Кабельный баллон
Кабель Lin
Кабель USB Type B
