Beijing DWIN Technology Co., Ltd.; Широко известный как технология DWIN, это крупный производитель и мировой лидер умных дисплеев и tft-модулей. Diwen Technology была основана в 2003 году. С момента своего создания компания продолжает расти на ошеломляющем 80% роста за последние несколько лет. Станьте "ведущим мировым производителем высококачественных продуктов и решений для взаимодействия с человеком-машиной (HMI)".
Технология DWIN имеет около 250 миллионов квадратных метров производственных площадей в своем парке в провинции Хунань, центральный Китай, И постоянно увеличивает инженерный и производственный персонал, чтобы эффективно контролировать и обслуживать нашу расширяющуюся высокоценную клиентскую базу, а его научно-исследовательский центр расположен в Пекине.
На основе взаимодействия человека-машины, мы, технология DWIN в основном продаем Промышленные ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, предоставляем информацию о продукте, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, панели HMI, промышленных дисплеев, интерактивной сенсорной панели, емкостного/Резистивного Сенсорного экрана s. Наши интерактивные сенсорные панели варьируются от за 2-21,5 Дюймов, применимо к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Добро пожаловать, чтобы попробовать!

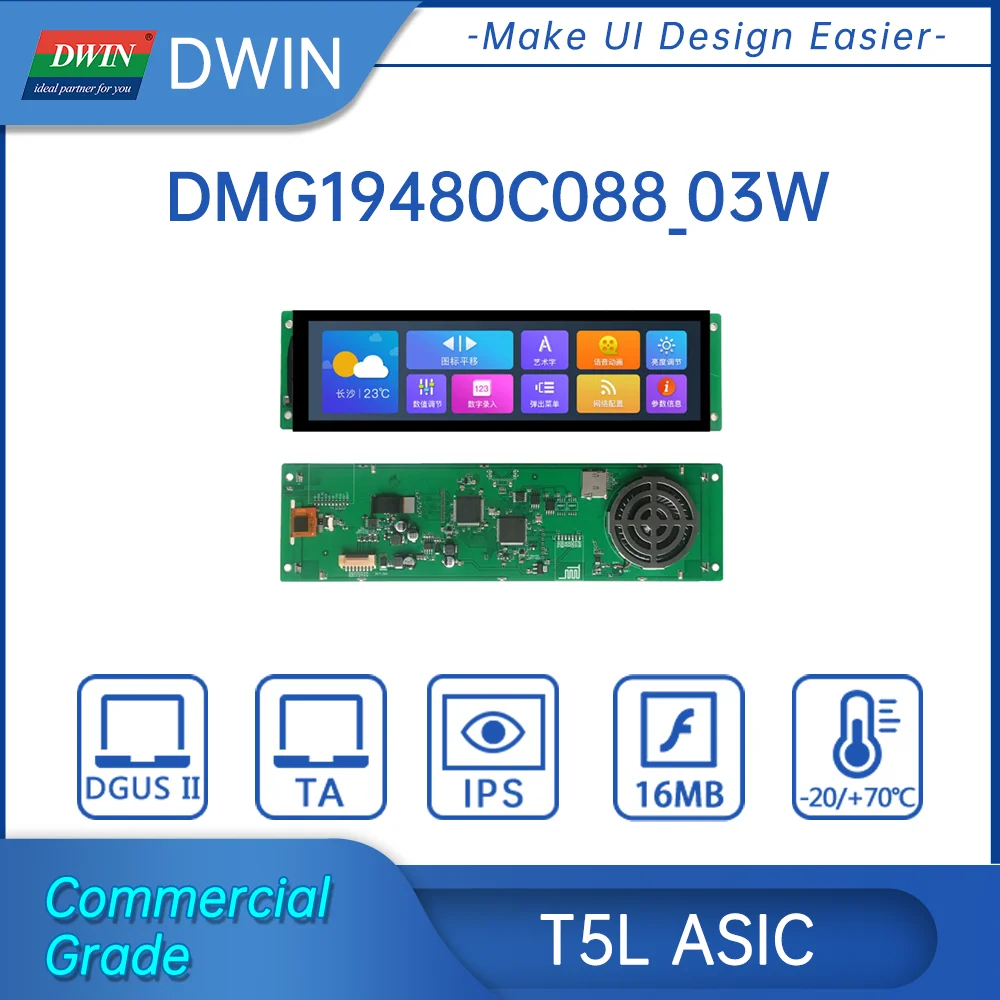

На основе T5L ASIC 8,88 дюймов, 1920xRGBx480, 16,7 М цвета, IPS экран, CTP, RTP стандартный набор инструкций (TA) / DGUSⅡ система
Встроенный динамик, может быть расширен 16M Flash * 2, WIFI (uart1) и автономная Голосовая функция (uart5)
Горячая Распродажа и наиболее приветствуется 8,88 дюймовый высококачественный TFT ЖК-модуль HMI дисплей с сенсорной панелью модель является интеллектуальным емкостным/резистивным сенсорным экраном с UART портом, который может управляться любым MCU через простой мощный командный набор, таким образом, он может использоваться в качестве TFT дисплея и сенсорного контроллера в различном электронном оборудовании. Панель ЖК-дисплея, сенсорный ЖК-экран, дисплей DWIN-ваш лучший выбор для проекта HMI.
DMG19480C088_03WTC
Дисплей
Цвет
16,7 М (16777216) цвета
Активная область (А. А.)
218,88 мм × 54,72 мм
Разрешение
1920x480
Подсветка
Светодиодный
Яркость
300 нит
Напряжение и ток
Напряжение питания
7 ~ 36 В
Рабочий ток
VCC = + 12V, Подсветка, 280mA
VCC = + 12V, Подсветка, 140mA

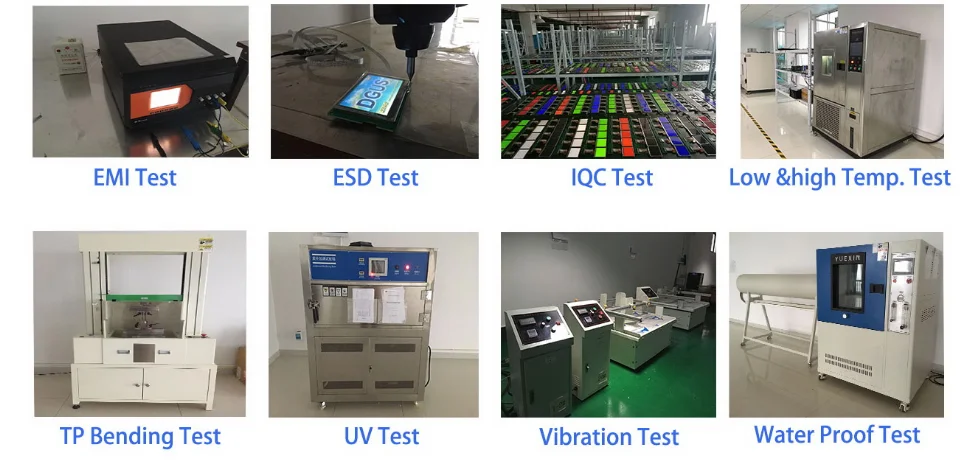

Проверка надежности
Рабочая температура
-20 ~ 70 ℃
Температура хранения
-30 ~ 85 ℃
Рабочая влажность
10% ~ 90% относительной влажности
Интерфейс
Баудрат
Мин: 3150bps, Тип: 115200bps
Выходное напряжение(TXD)
Выход 1, выход Iout =-4 мА, мин = 4,78 в; Тип. = 5 В
Выход 0, Iout = 4mA; Max = 0,4 V
Входное напряжение(RXD)
Вход 1 мин = 2,5 V; Тип = 5V
Вход 0, Max = 1,0 V
UART2:ON = N81, 3,3 В и 5 в TTL/COMS;OFF = N81,RS232UART4:ON = N81, 3,3 V & 5V TTL/COMS;OFF = N81,RS232
Розетка
8pin_2.0мм разъем
Слот
Карта Micro SDHC(TF)/FAT32Format
Периферийное устройство
DMG19480C088_03WTC
Емкостная сенсорная панель, встроенный динамик
Размеры
Размеры
252,0 (Ш) × 65,4 (в) × 17,0 (Т) мм
DMG19480C088_03WN/WTR
Дисплей
Цвет
16,7 М (16777216) цвета
Активная область (А. А.)
219,7 мм (Ш) × 55,5 мм (В)
Разрешение
1920x480
Подсветка
Светодиодный
Яркость
250 нит (WTR); 300 нит (WN)
Напряжение и ток
Напряжение питания
7 ~ 36 В
Рабочий ток
VCC = + 12V, Подсветка, 280mA
VCC = + 12V, Подсветка, 140mA
Проверка надежности
Рабочая температура
-20 ~ 70 ℃
Температура хранения
-30 ~ 85 ℃
Рабочая влажность
10% ~ 90% относительной влажности
Интерфейс
Баудрат
3150bps, Тип: 115200bps
Выходное напряжение
(TXD)
Выход 1, выход Iout =-4 мА, мин = 4,78 в; Тип. = 5 В
Выход 0, Iout = 4mA, Max = 0,4 V
Входное напряжение
(RXD)
Вход 1, Тип = 5 В
Вход 0, макс = 1,0
Интерфейс
UART2:ON = N81, 3,3 В и 5 в TTL/COMS;OFF = N81,RS232
UART4:ON = N81, 3,3 V & 5V TTL/COMS;OFF = N81,RS232
Розетка
8pin_2.0мм разъем
Слот
Карта Micro SDHC(TF)/FAT32 формат
Периферийное устройство
DMG19480C088_03WN/WTR
Резистивная сенсорная панель, встроенный динамик
Размеры
Размеры
252,0 (Ш) × 65,4 (в) × 16,8 (Т) мм (ВТР)252,0 (Ш) × 65,4 (в) × 15,2 (Т) мм (WN)
Часто задаваемые вопросы:
В1: Как начать использование модуля ЖК-дисплея DWIN для разработки? Могу ли я установить его прямо на мою машину?
О: Нет, сначала необходимо обновить программу до ЖК-дисплея, а затем установить его.
Первый шаг-проверить программную платформу экрана, которая описана в таблице данных.
Второй шаг-использовать правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.
Третий шаг-обновление и проверка программного обеспечения
Четвертый шаг-проверить ок и установить его на машину.
В2: включает ли ваш продукт программное обеспечение?
О: Да. Включает бесплатное программное обеспечение графического интерфейса пользователя.
В3: мне нужно Минимальное количество заказа при покупке товаров DWIN? Сначала мне нужны только образцы.
О: нет минимального количества заказа для стандартных продуктов.
В4: я не знаю, как создать графический интерфейс или связаться с моим устройством. Где я могу получить помощь?
О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить nay kowledge, необходимый для разработки. Вы также можете проверить наш канал YouTube для видео-инструкций или напрямую связаться с нашим отделом продаж, чтобы получить помощь. Мы можем предоставить техническую поддержку «один к одному».
Q5: Какова гарантия качества мониторов DWIN?
О: 12 месяцев с даты отправки.
В6: какой размер дисплея может предоставить DWIN?
A: 1,54 "-21,5".
В7: Я хочу внести некоторые изменения в ваш умный экран. Это возможно?
О: Да, он может быть настроен. Дизайн может включать
1) Настройка TFT-LCD модуля в соответствии с требованиями заказчика;
2) Улучшает индивидуальные функции;
3) Расширенная флэш-память 1 ГБ или 2 Гб;
4) назначьте интерфейс RS232, RS485 или TTL.
В8: Используете ли вы резистивный сенсорный экран или емкостный сенсорный экран?
О: может обеспечить не сенсорную панель, резистивную сенсорную панель, емкостную сенсорную панель.
