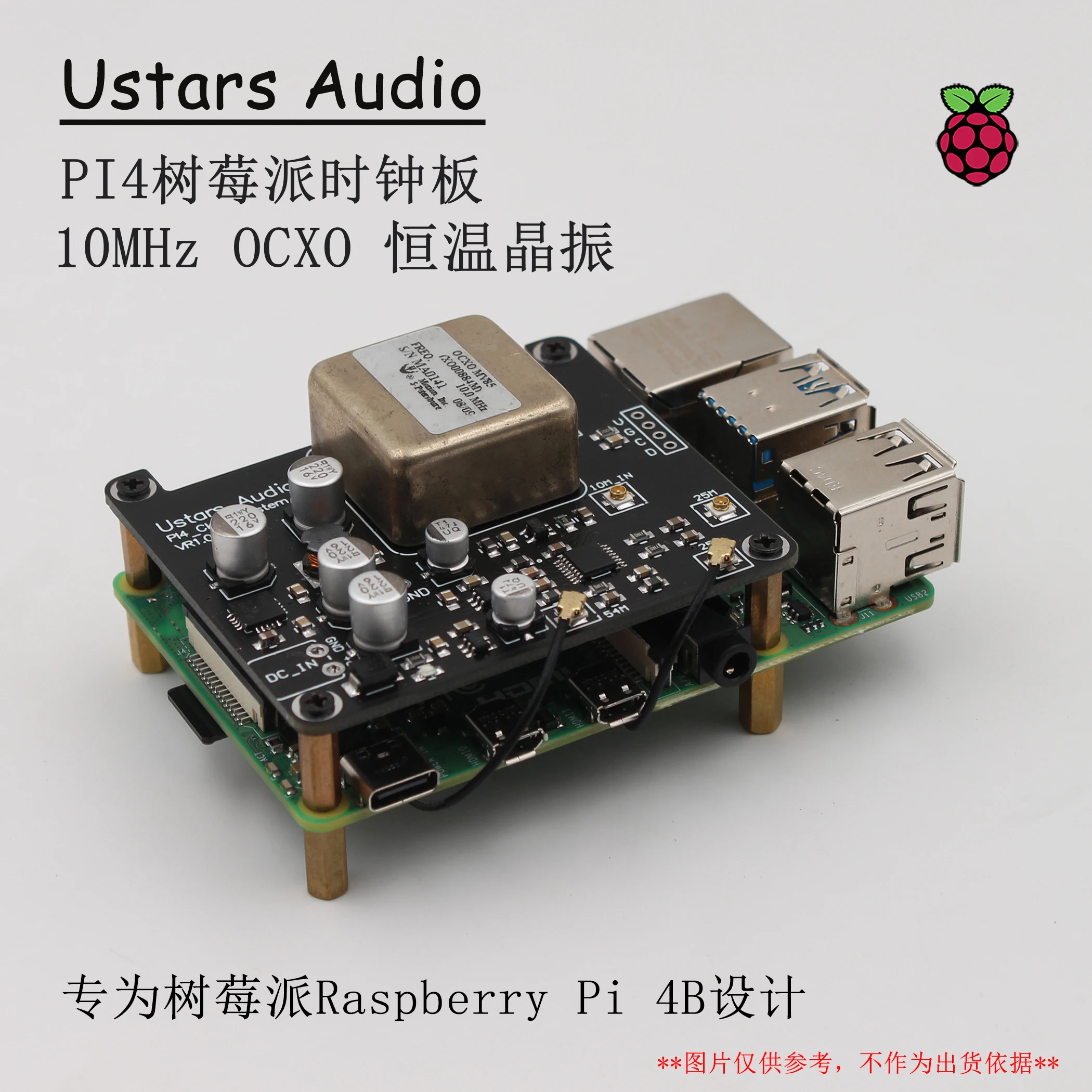

Модифицированные часы Raspberry Pi 4B, кварцевый генератор, специальная плата OCXO, улучшенный кварцевый генератор постоянной температуры

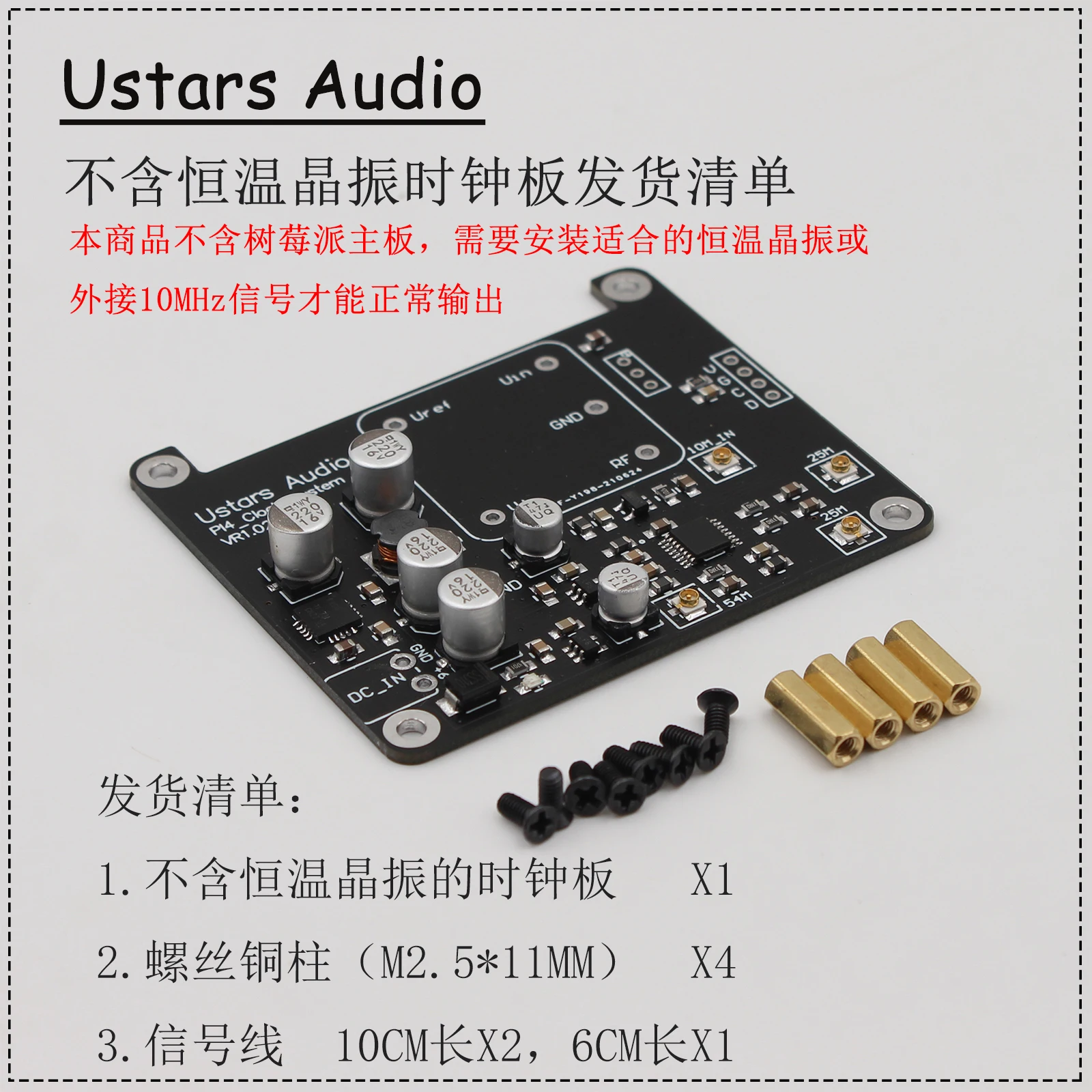

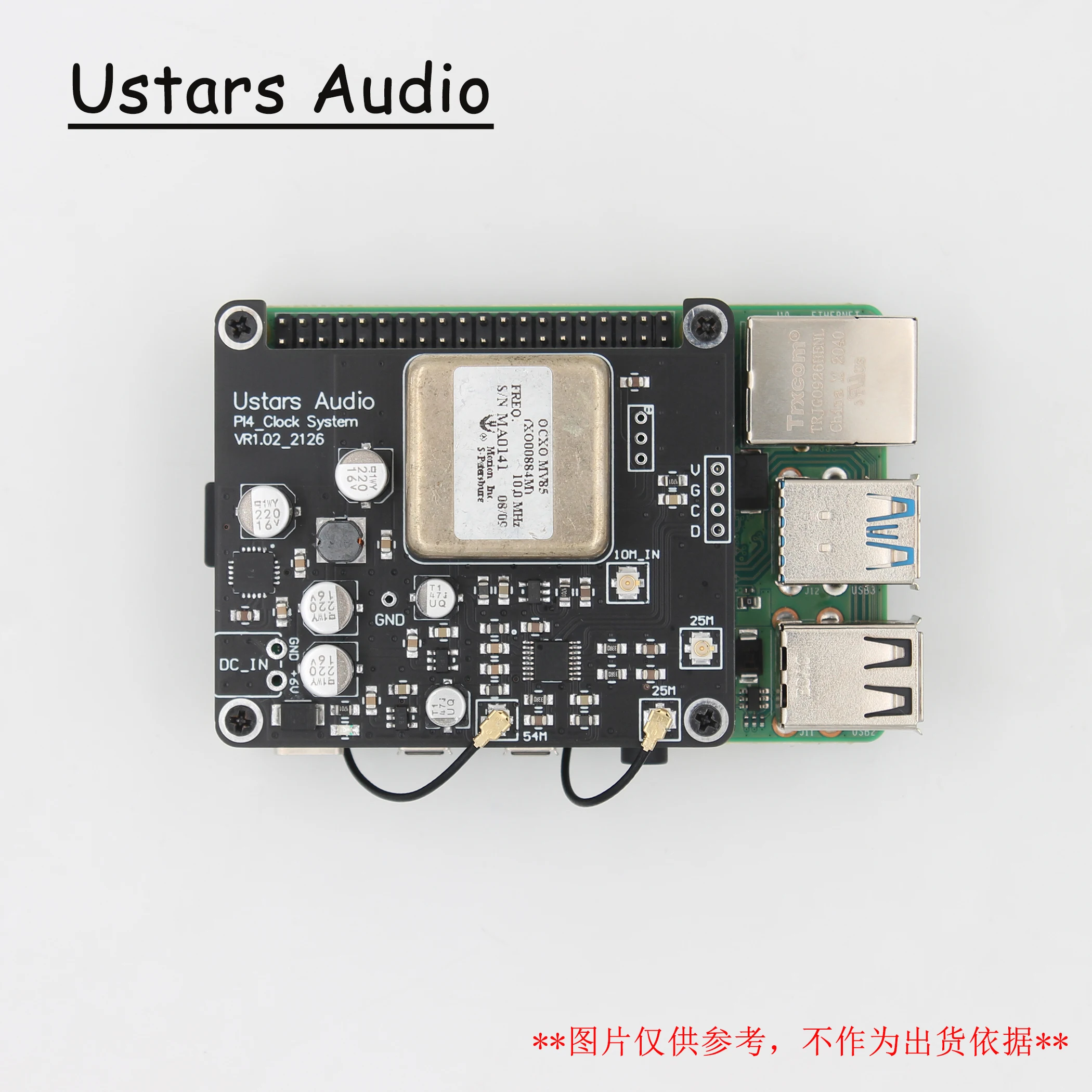

Цветовая классификация:A: Плата часов (без OCXO)B: Плата часов (включая MV85)

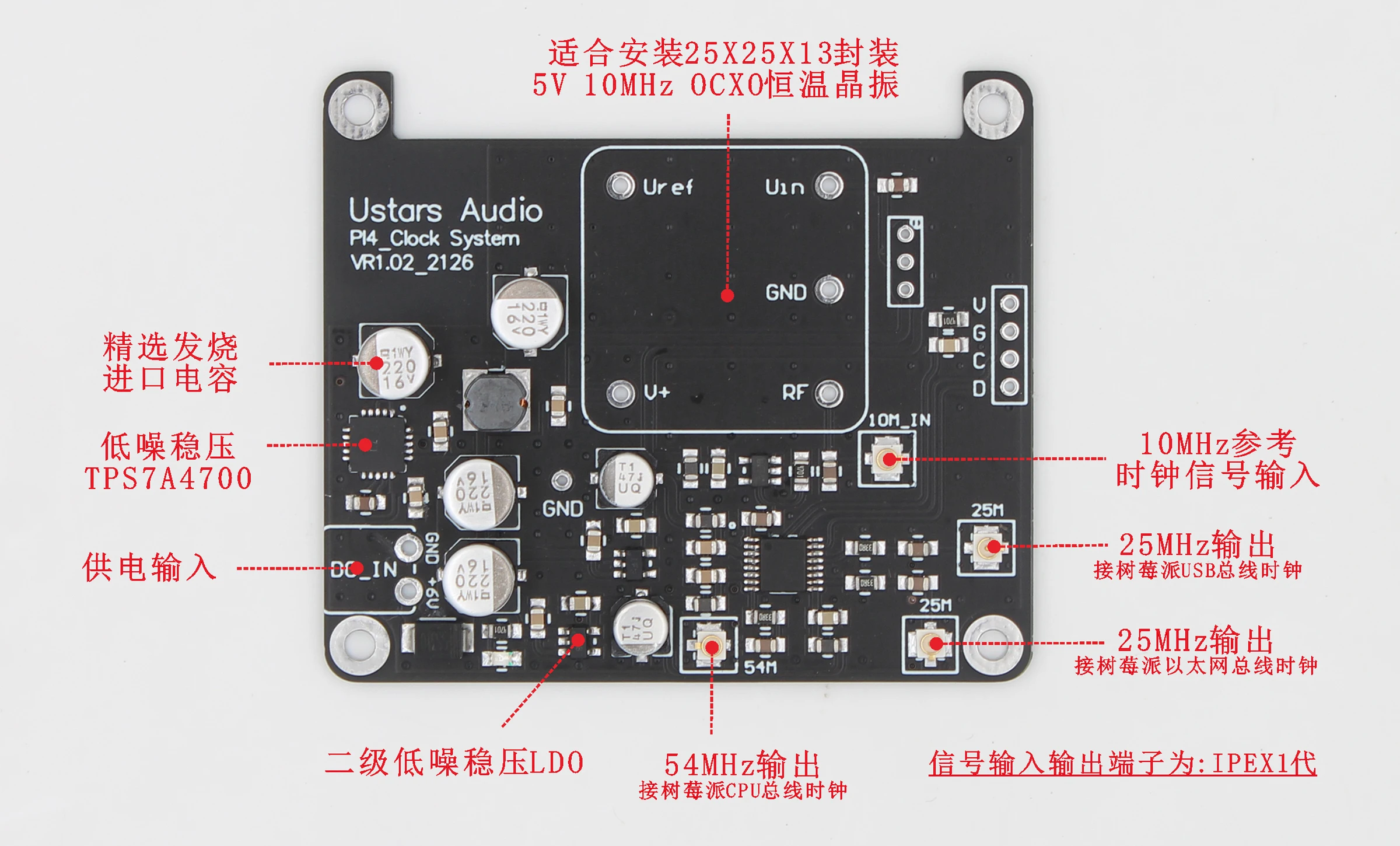

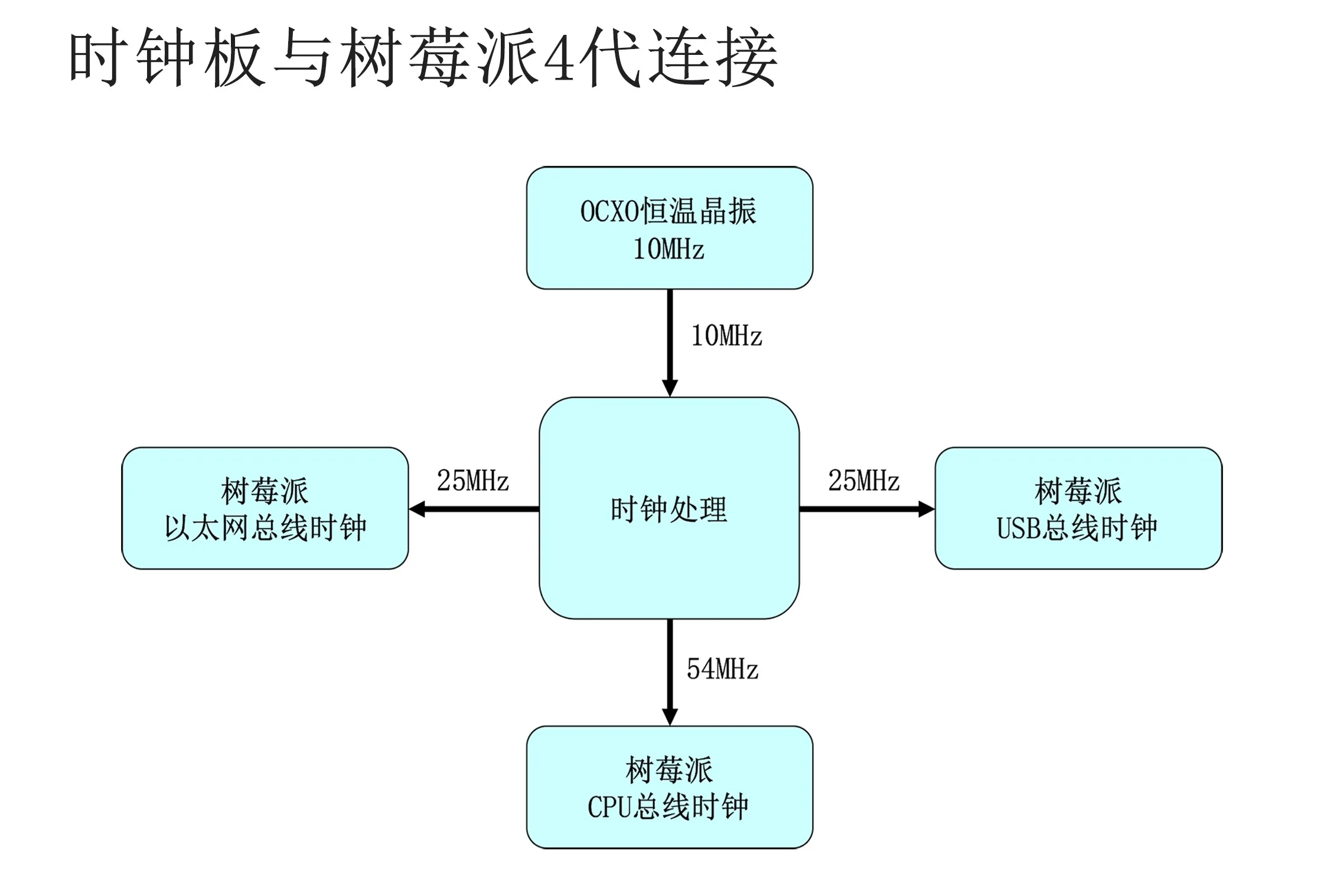

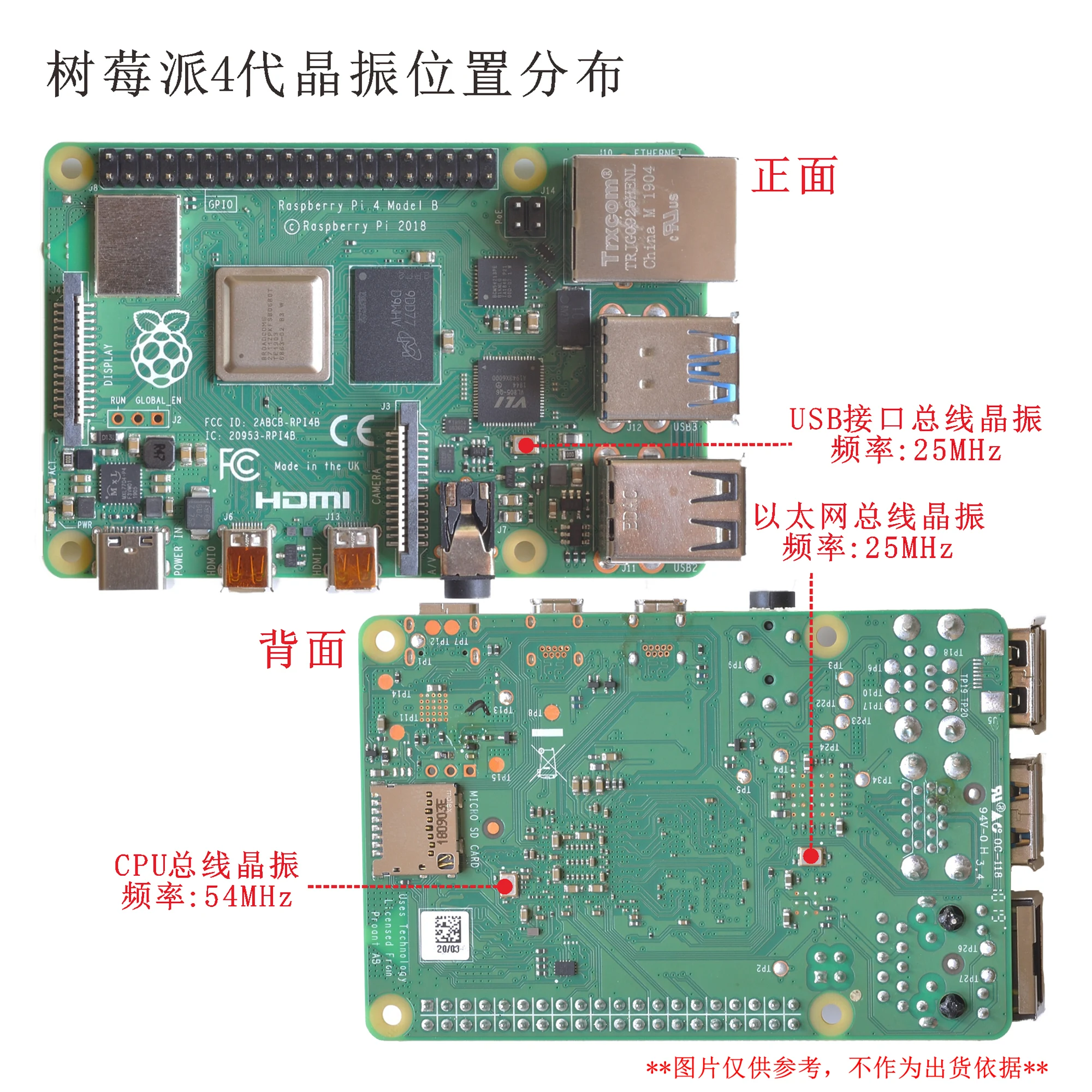

Raspberry Pi 4-го поколения Плата часов Введение:1. Материнская плата Raspberry Pi использует низкоточный пассивный кристаллический осциллятор в качестве источника сигнала часов и качества сигнала часовНизкий, кристаллический осциллятор с постоянной температурой, сигнал часов имеет высокую точность и высокую стабильность, а обновленные часы могут эффективно изменятьсяКачество Автобусных часов хорошее. После обновления звук удлиняется на обоих концах, прозрачный и чистый, и детали ясны.2. Использование кристаллического осциллятора с постоянной температурой 10 МГц в качестве справочного сигнала часов, все выходные Частотные точки выводятся синхронно с одним и тем же источником.3. Один кристаллический осциллятор источника сигнала для одной платы, 3 выхода, можно обновить 3 на материнской плате 4-го поколения Raspberry Pi одновременноКристаллический осциллятор для уменьшения Перекрестия между различными точками частоты с использованием нескольких различных кристаллических осцилляторов s.4. Используйте малошумную микросхема стабилизатора напряжения TPS7A4700 для обеспечения стабилизированного источника питания для кристаллического осциллятора постоянной температуры 0CX 0.5. Чип обработки основных часов питается от вторичного регулятора напряжения.6. Используйте g-уровень радиочастоты выделенный 50 Ом кабель для эффективного обеспечения качества передачи сигнала.Используйте сиденье поколения ipex 1 для облегчения разборки и сборки игроков.7. Этот продукт специально разработан для материнской платы Raspberry Pi 4-го поколения, только для материнской платы Raspberry Pi 4-го поколения.Для других версий King или вывода других частот, пожалуйста, свяжитесь с продавцом перед размещением заказа.Raspberry Pi 4-го поколения Плата часов электрические параметры:Введите:Внешний 10 МГц контрольный сигнал часов или установка 5 В/10 МГц кристаллический осциллятор постоянной температуры в 25X25X1 3 посылкаИнструкции по входу: 1. Внешний 10 МГц контрольный сигнал часов может использоваться только тогда, когда кристаллический осциллятор постоянной температуры 0CX 0 не установлен.2. Входной уровень не может превышать 5Vpp.Выход:1,54 МГц/3.3Vpp 1ch2. 25 МГц/3.3Vpp 2 каналаПитание:Напряжение источника питания: стабилизированный постоянный ток + 6 В до + 9 В (не рекомендуется более 9 в источник питания)Рекомендуемый ток подачи: ≥ 1000мА (включая MV85 постоянный температурный кристаллический осциллятор эталонного тока)(Этот интерфейс питания обеспечивает питание только плата часов, а не Raspberry Pi)
