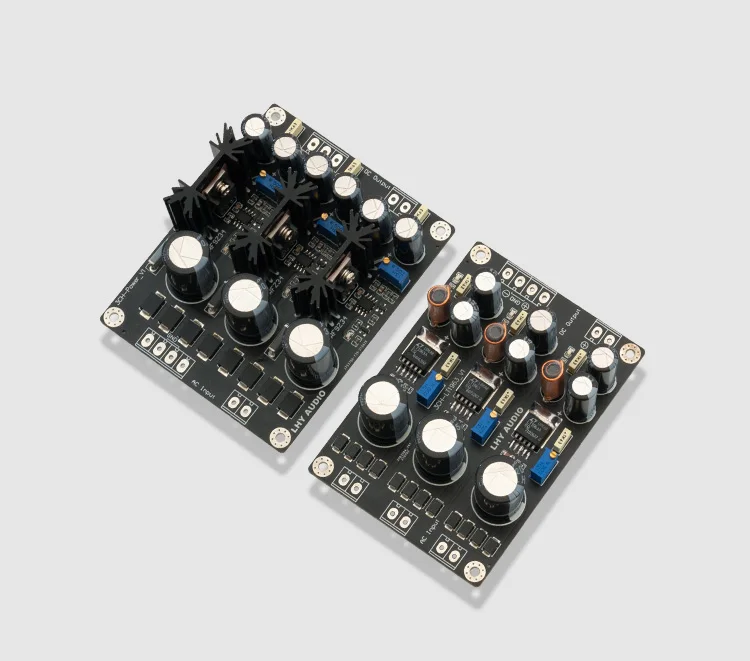

Выходное напряжение:A: + 3V3 ± 12 В, версия LT1963AB: + 3V3 ± 15 в, версия LT1963AC: + 5 В ± 12 В, версия LT1963AD: + 5 В ± 15 В, версия LT1963AE: + 5 В ± 5 В, версия LT1963AF: + 3V3 + 5V + 9V, версия LT1963AG: + 5 В + 5 В + 9 В, версия LT1963AH: индивидуальное напряжение, версия LT1963AI: + 3 В3 ± 12 В, версия с полевым усилителемJ: + 3 В3 ± 15 в, версия с полевым усилителемK: + 5 В ± 12 В, версия с полевым усилителемL: + 5 В ± 15 В, версия с полевым усилителемM: + 5 В ± 5 В, версия с полевым усилителемN: настроенное напряжение, версия полевого эффекта операционного усилителяЭта ссылка представляет собой широко используемую 3-канальную схему регулятора напряжения постоянного тока для HiFi DIY, которая разделена на две версии: версия LT1963A и операционный усилитель + трубка с полевым эффектом. Оба из них являются независимыми входами и независимыми выходами.Напоминание: поскольку у двух версий платы питания разные требования к обмоткам трансформатора, входному напряжению и уровням напряжения, подробное описание может не быть исчерпывающим. Если вы заинтересованы, вы можете проконсультироваться со службой поддержки клиентов для получения подробной информации. Неправильное использование или неправильная проводка могут привести к перегоранию платы трансформатора и источника питания.

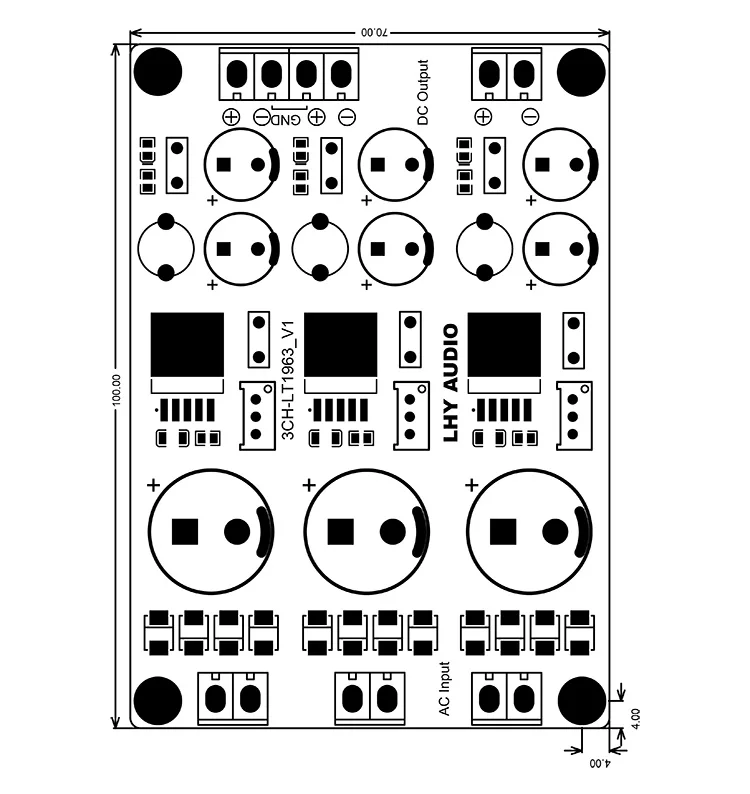

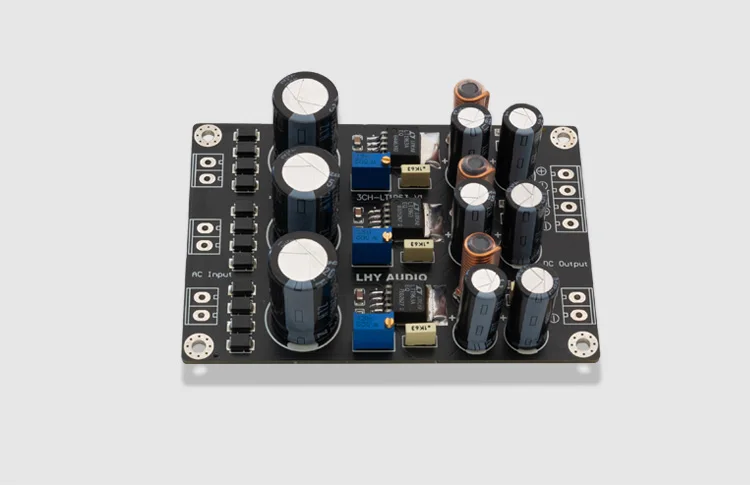

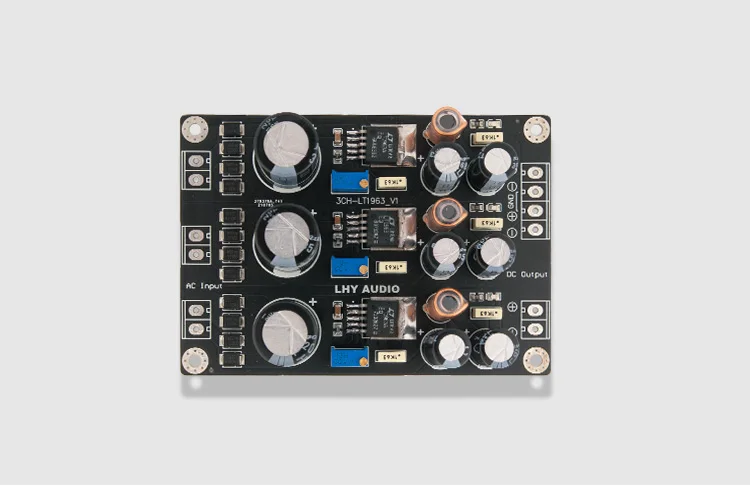

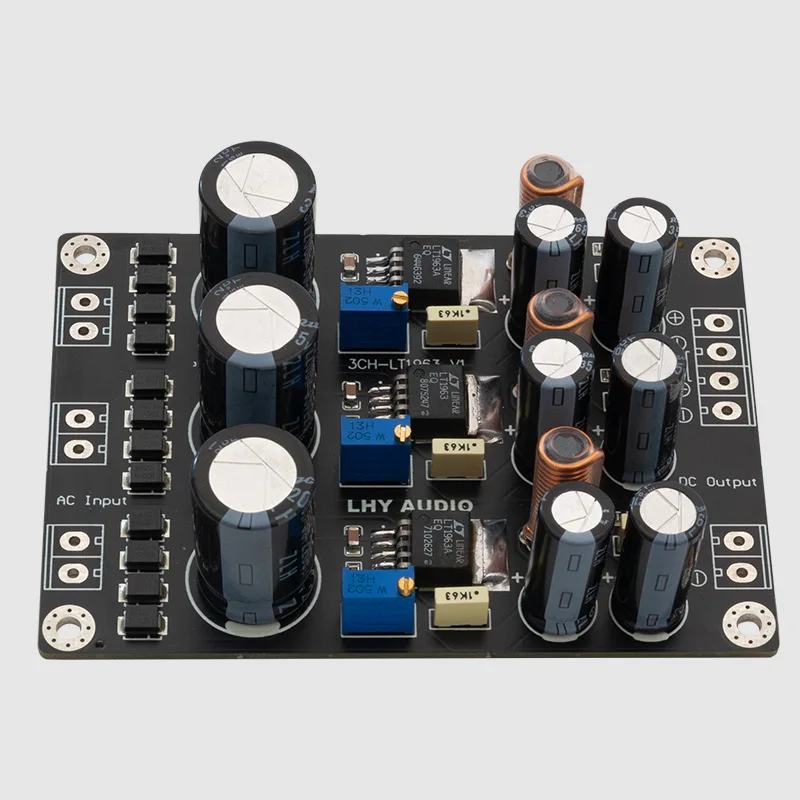

Информация о версии LT1963A:Используя 3 полностью независимых схемы регулятора напряжения LT1963, его можно установить как 3 положительных источника питания или 1 положительный источник питания, 1 положительный и отрицательный Двойной источник питания. Максимальный выходной ток одного канала составляет 1,21 А, входной ток может быть постоянным и переменным током, а Диапазон выходного напряжения составляет от в до 20 в. LT1963-это высокоскоростной интегрированный микросхема регулятора напряжения с низким уровнем шума, его индекс намного выше, чем у обычных устройств регулятора напряжения, таких как LM317 LT317 ASM1117. Обычно используется на усовершенствованных ЦАП, таких как ES9018S, для полировки источника питания ЦАП, чтобы улучшить фоновые детали.Размер печатной платы: 10 см * 7 смВходное напряжение: 3 переменного тока 6 ~ 15 В переменного тока, также может напрямую вводить 6 ~ 20 В постоянного токаВыходное напряжение: 1,2-20 в (регулируемое), может использоваться как 3 положительных источника питания или 1 положительный источник питания, 1 положительный и отрицательный Двойной источник питания.Выходной ток: 1,5 А (макс.)Для этой платы источника питания, когда ее необходимо установить как положительный и отрицательный источник питания, входной терминал переменного тока должен быть из 4-проводной двух независимых обмоток, а не 3-проводной центральный кран.

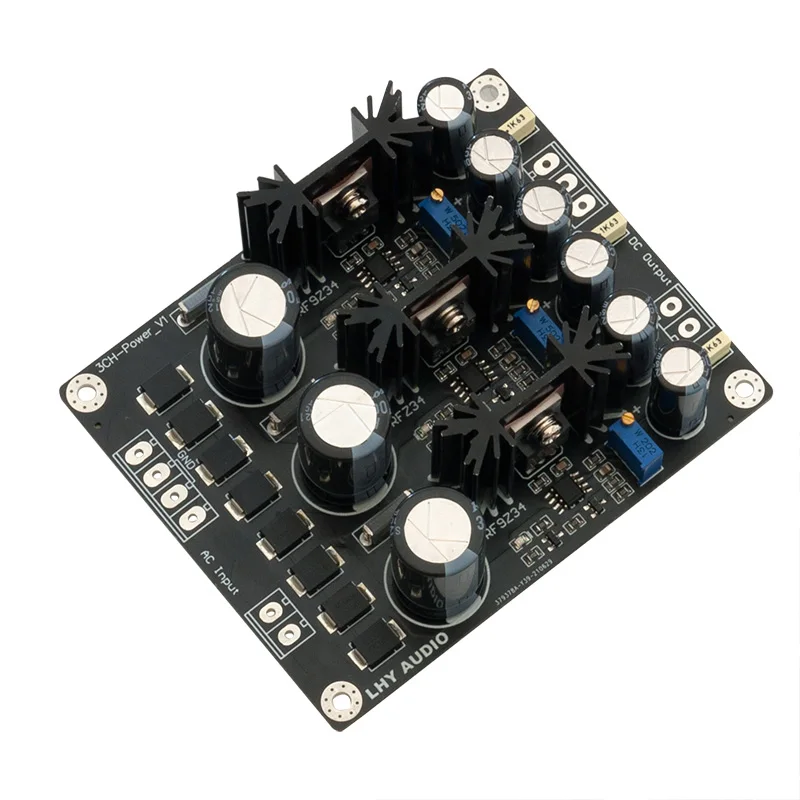

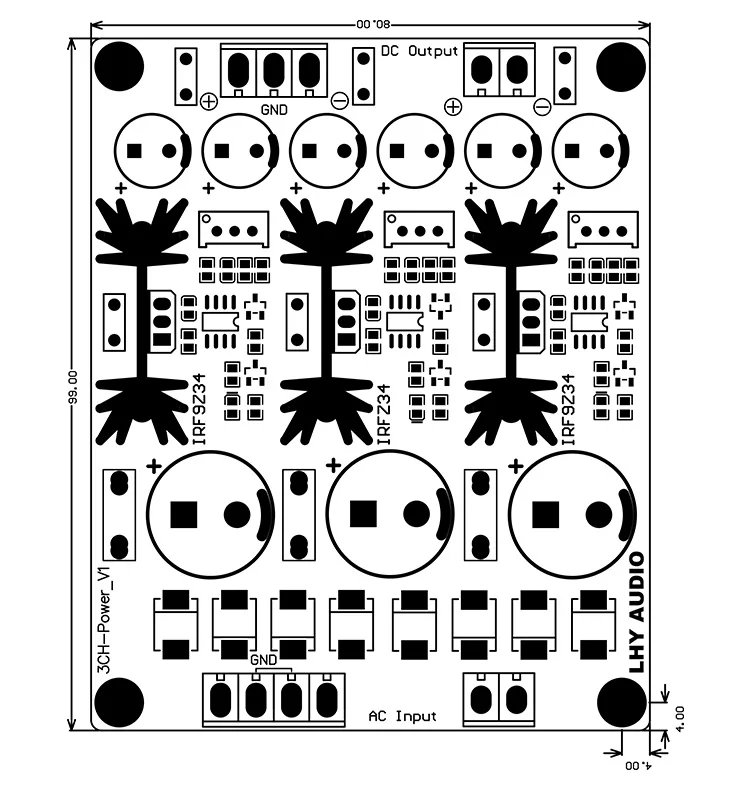

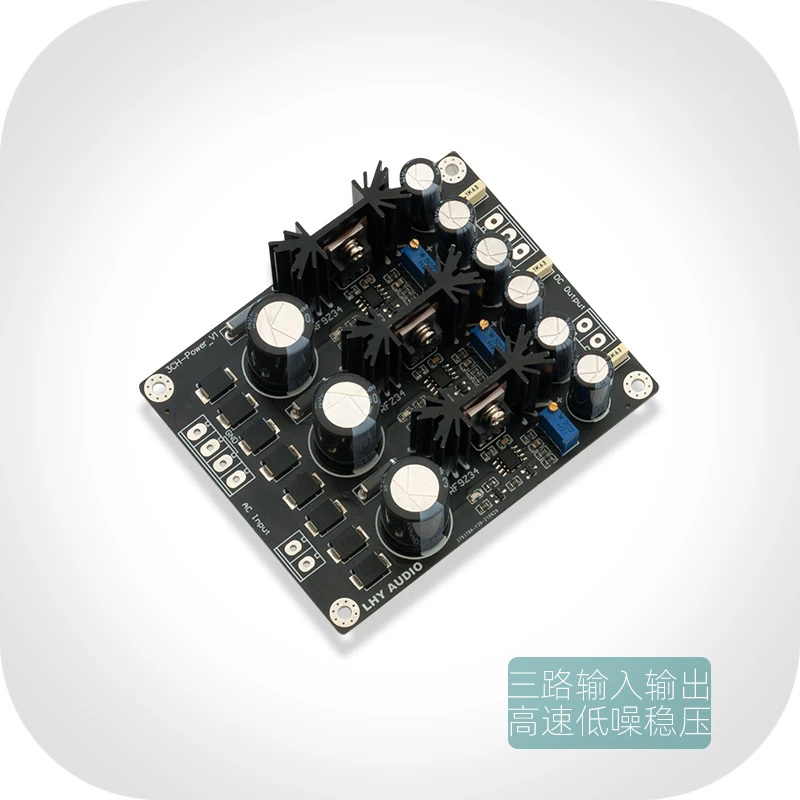

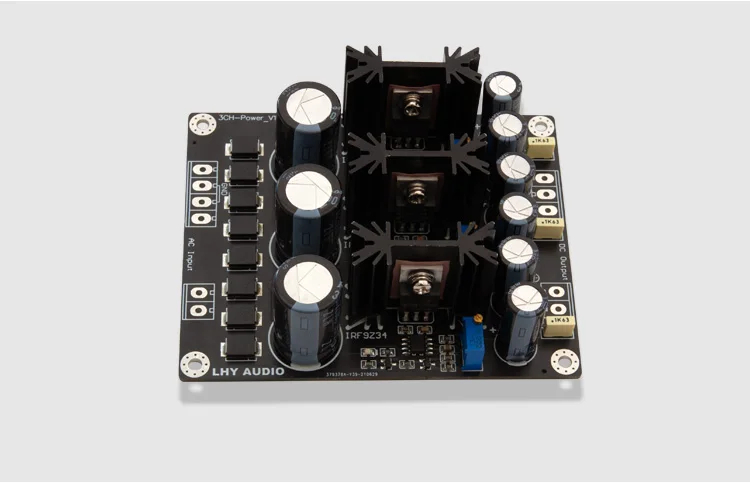

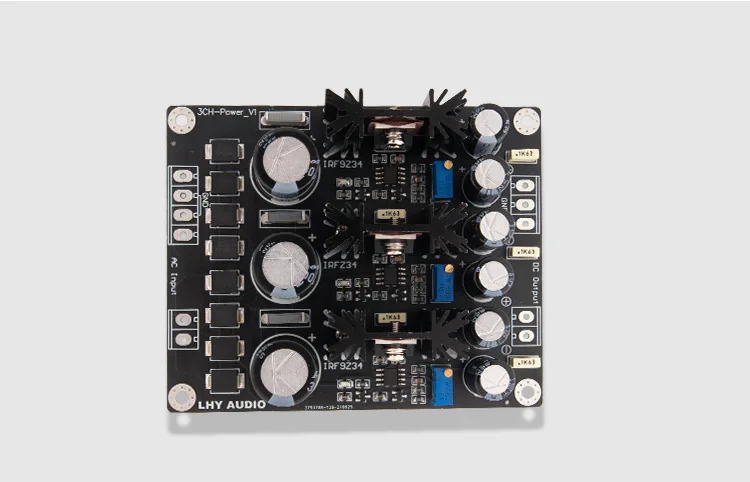

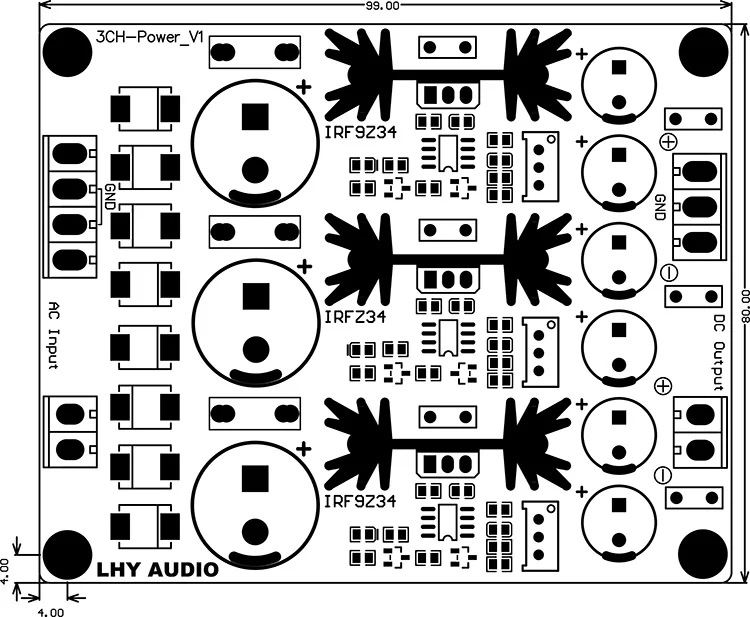

Операционный усилитель OP + FET MOS введение версииИспользуя Высокоскоростной операционный усилитель op plus, полевая Выходная архитектура MOS, операционный усилитель использует новый и оригинальный Высокоточный операционный усилитель OP07, полевая трубка использует новый оригинальный Infineon IRF9Z34 IRFZ34 и т. д., стабильное выходное напряжение, Пульсация низкая, а скорость отклика высокая, Что очень подходит для питания платы DAC.Размер печатной платы: 10 см * 8 смВходное напряжение: 3 переменного тока, 6 ~ 18 В переменного токаВыходное напряжение: плюс/минус 5 ~ 15 В (регулируемое), + 5 В ~ 15 В (регулируемое)Выходной ток: макс. 3 А
