Введение продукта

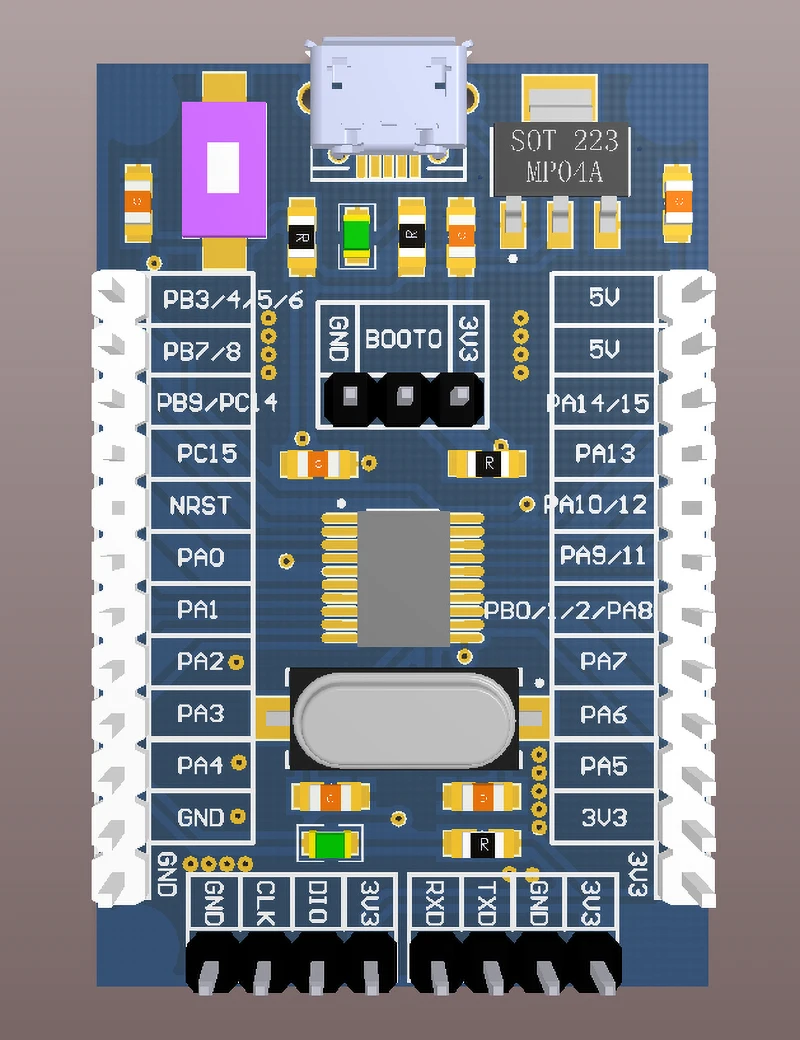

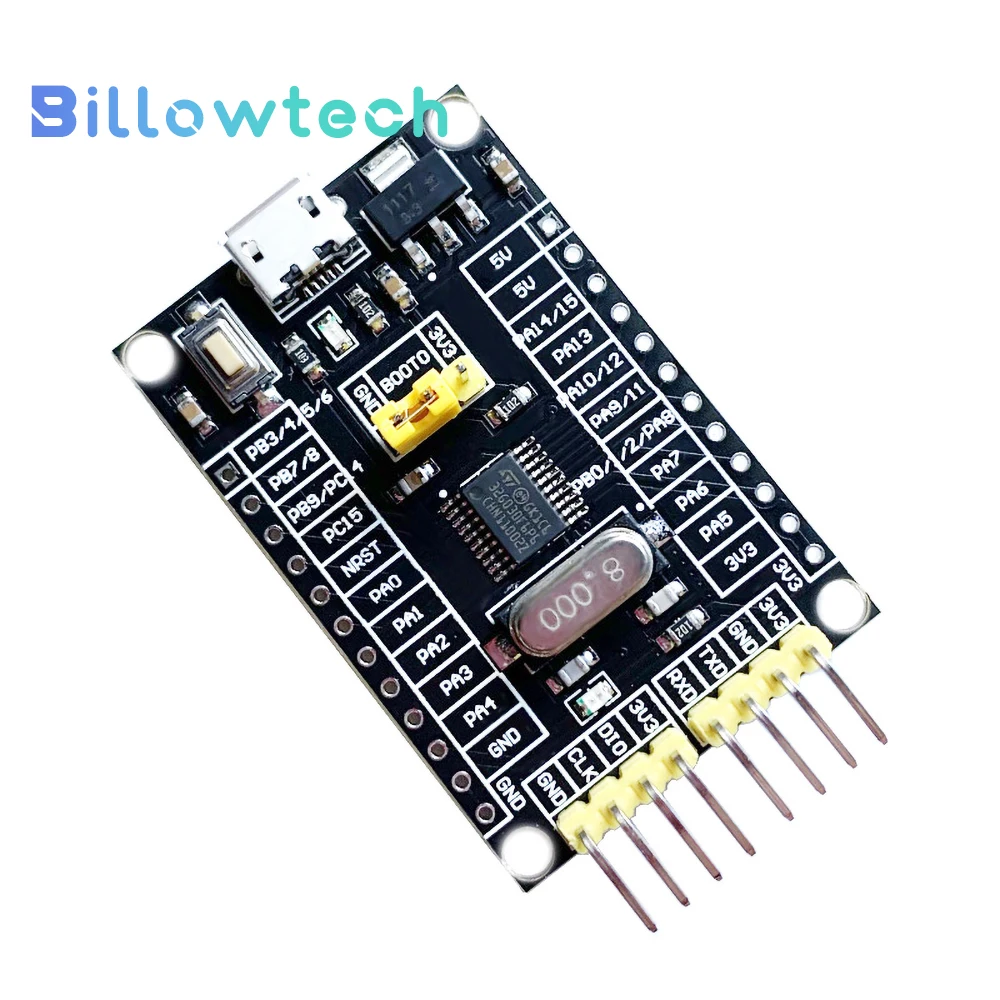

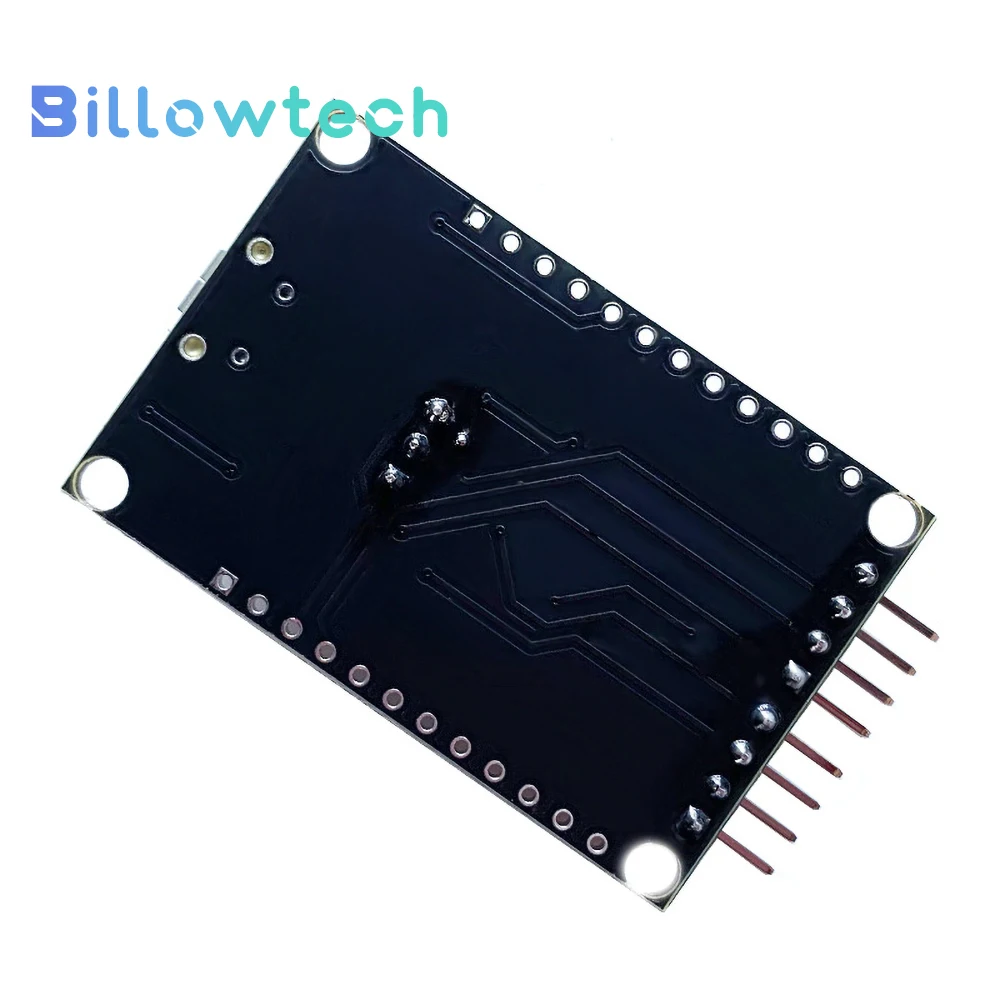

Этот продукт является ARM-Cortex-M0 основной платой на основе чипа STM32F030R8T6.
1. Основная плата обеспечивает самую основную цепь для нормальной работы чипа STM32F030R8T6, включая внешний высокоскоростной кристаллический осциллятор (8 МГц), цепь управления питанием (ME6211C33M5G), интерфейс отладки (режим SWD), схема выбора загрузки и т. Д.
2. Эта основная плата обеспечивает почти все доступные портовые ресурсы, включая все ресурсы портов ввода/вывода, за исключением PF0, reset I/O port resources, B00T отборные портовые ресурсы и т. д.;
3. Основная плата обеспечивает светодиодный мониторинг мощности (PWR _ светодиодный) и чип-индикатор (с PC13 pin-контролем в STM32F030R8T6, если пин-код короткий, вам нужно использовать pin PC13, просто отсоедините PC13 _ светодиодный);
4. Режим питания:
1. Вы можете выбрать источник питания через основную плату. Встроенный usb-микро-интерфейс;
2. Подключите к интерфейс SWD через отладки устройства для источника питания (2,7 V-3,6 V);
3. Подключение к порту, соответствующем шелковому экрану 5 В (5 В-12 В), через внешний источник питания;
4. Не рекомендуется использовать несколько методов питания одновременно. Перекрестный источник питания может легко привести к короткому замыканию и сгоранию основной платы или отладчика
5. Чтобы сохранить объем основной платы, основная плата предоставляет интерфейс загрузки/отладки программы SWD и поддерживает режим SW JLINK, ST-LINK, DAPLINK и другие общие отладчики для отладки и загрузки программ;
6. Основная плата обеспечивает кристаллический осциллятор часов RTC, а интерфейс питания, требуемый RTC, высвечивается (основной слой Шелкового экрана «VBAT» соответствует контакту);
7. Основная плата обеспечивает кнопку сброса для пользователей, чтобы удобно сбросить во время отладки устройства (кроме того, штифт сброса также нарисован, И основной слой шелкография "R" соответствует штифту)
8. Основным преимуществом основной платы является предоставление пользователям потребностей в быстром внедрении проекта и как можно большем количестве внутренних чипов. Таким образом, мы не добавили никаких модулей на основной плате, которые пользователи могут не использовать и пользователи используют ресурсы, чтобы действительно испытать основную плату. Значение "core".

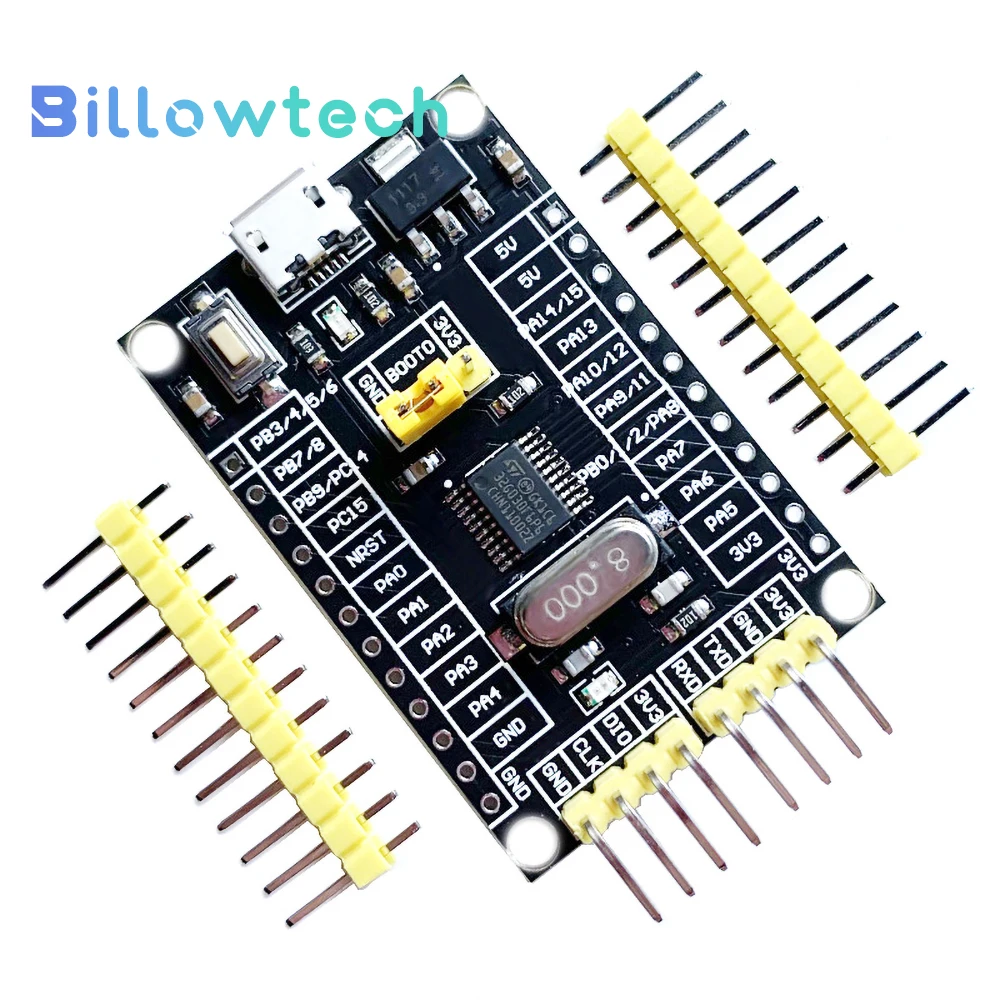

9. Все колышки для основной плате выведены через 2,54 мм Шаг ряд отверстий. Соответствующий 2,54 мм заголовка шпильки предоставляются бесплатно. Контакты выбора B0OT и интерфейс загрузки/отладки программы SWD по умолчанию спаяны;
