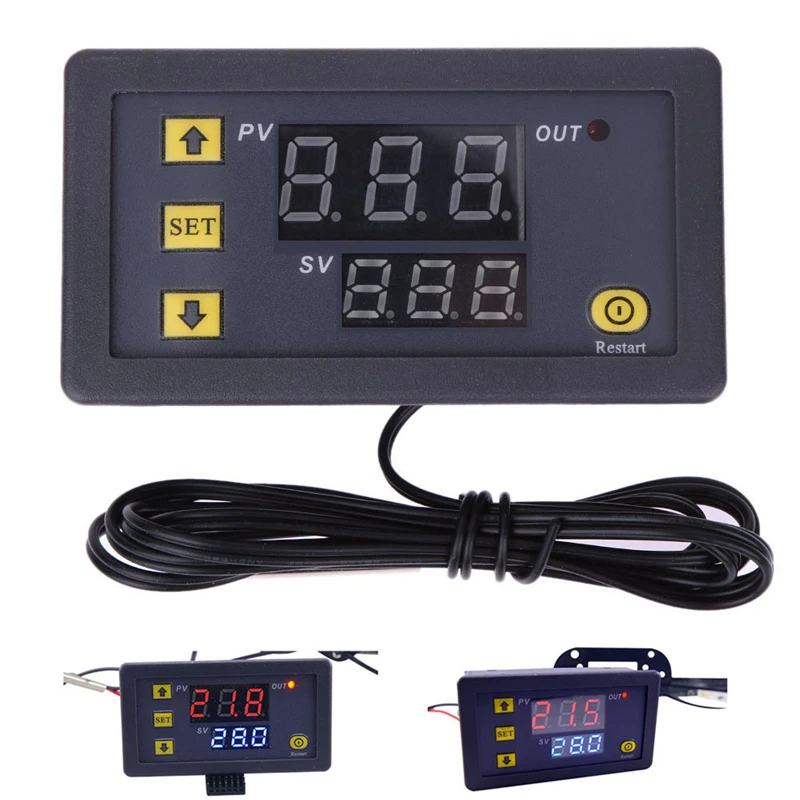

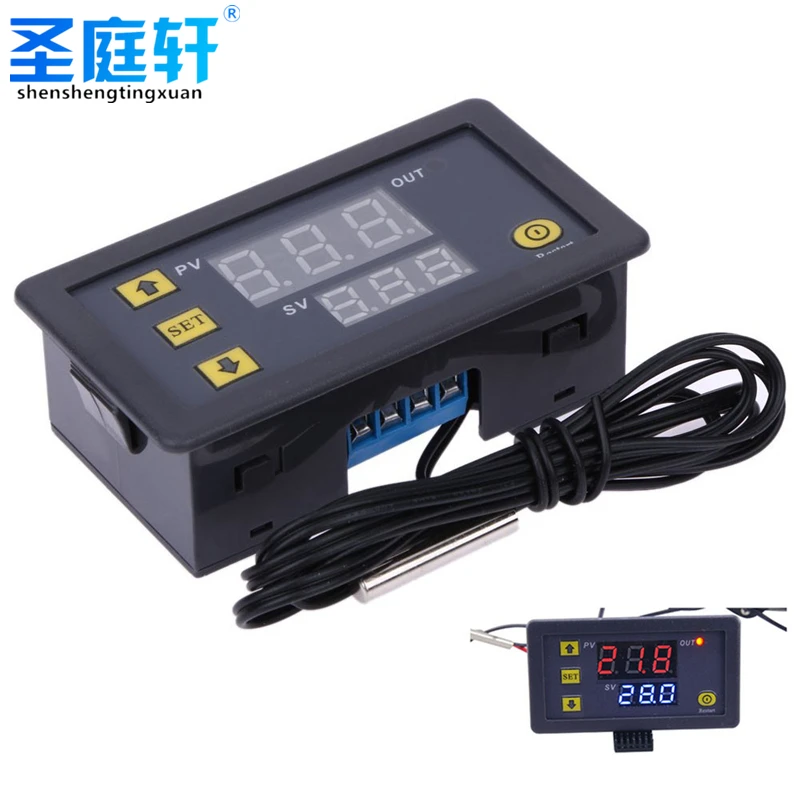

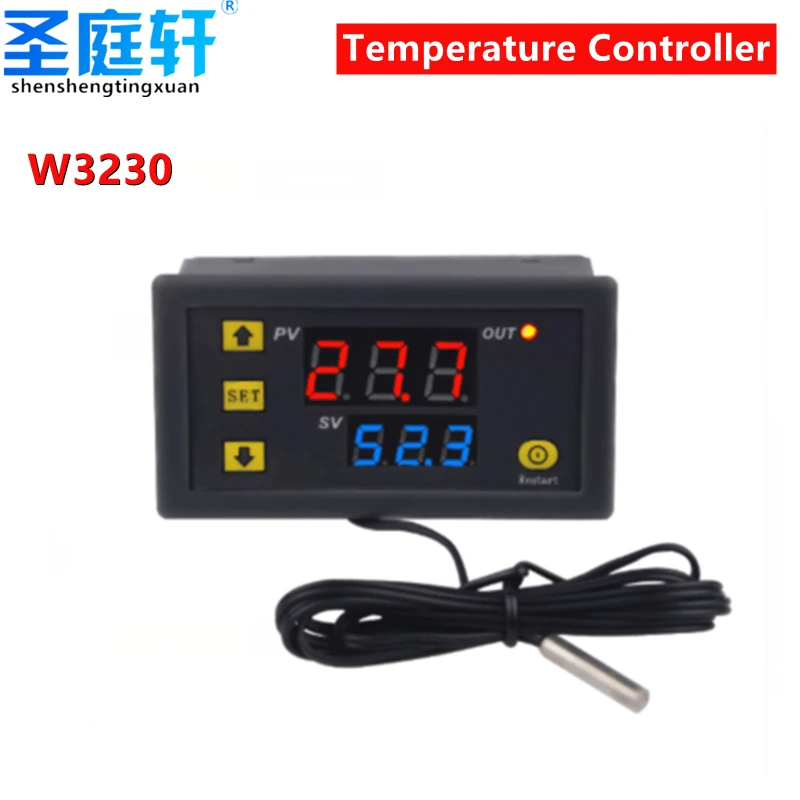

Цифровой мини-регулятор температуры W3230, 12 В, 24 В, 220 В, регулятор термостата, регулятор нагрева и охлаждения, Терморегулятор с датчиком

Технические параметры:

Диапазон контроля температуры: -50 ~ 120 ℃

Разрешение:-9,9 ~ 99,9, 0,1 ℃, другие Диапазон рабочих температур от 1 ℃

Температура Точность измерения: 0,1 ℃

Управление точность: 0,1 ℃

Люфта точность: 0,1 ℃

Частота обновления: 0,5 S

Входная мощность: 12 В постоянного тока

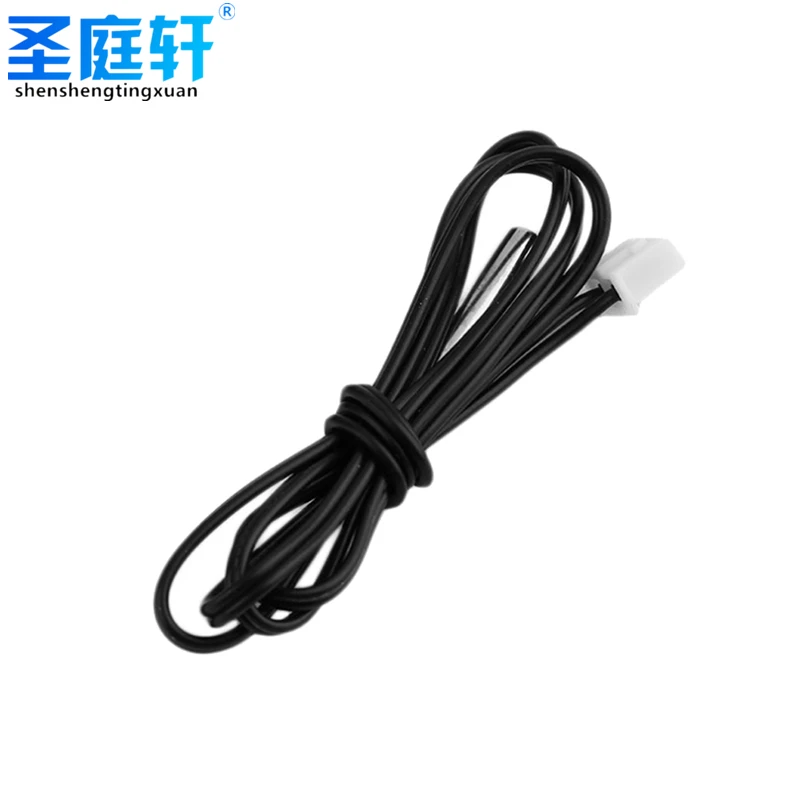

Вход измерения: NTC (10K 0.5%) водонепроницаемый датчик

Выход: 1 релейный выход, мощность = 12 20A, 220 В 10A.

Экологические требования: -10 ~ 60 ℃, влажность 20%-85%

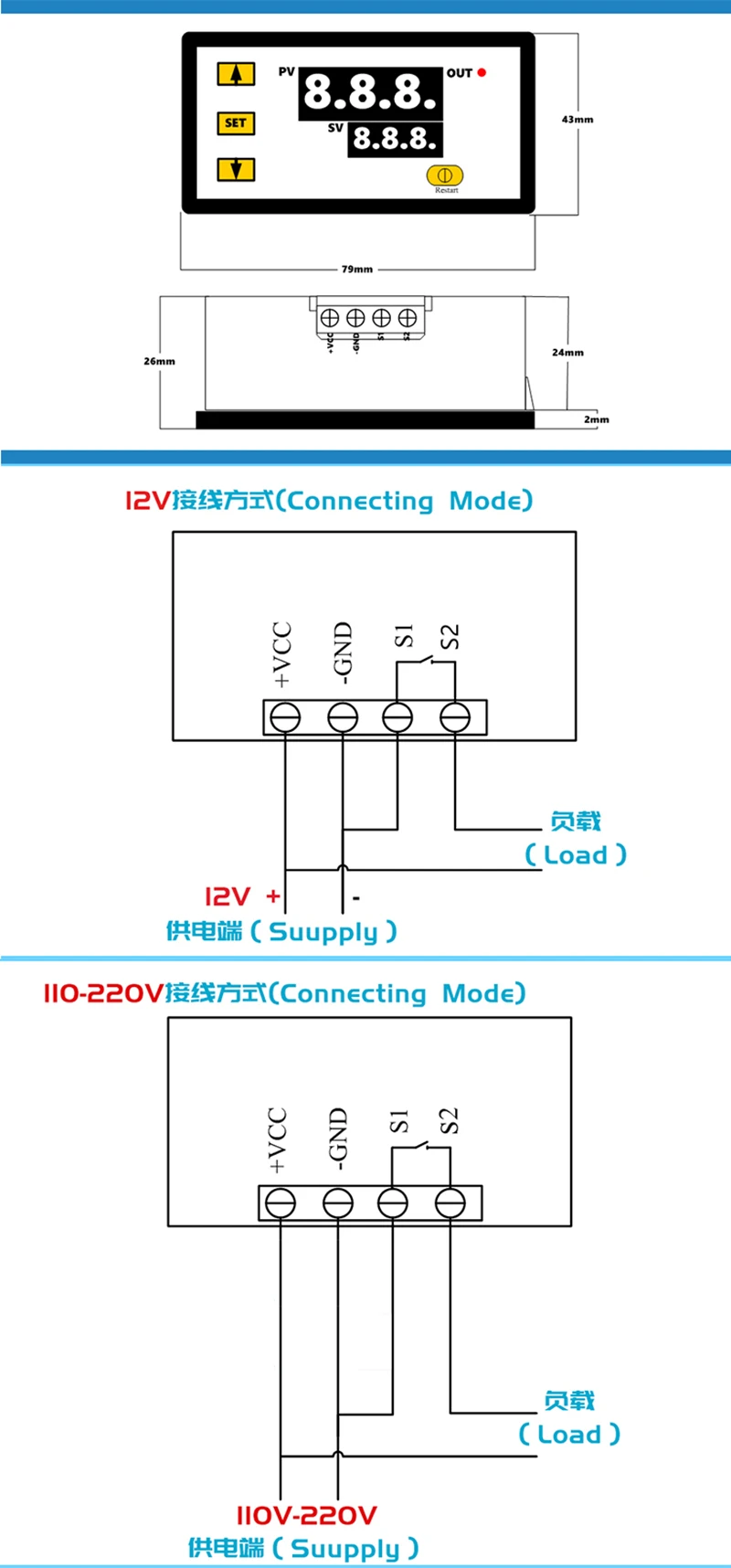

Размер спецификации: 79 мм * 43 мм * 26 мм

Инструкции

● Подключите источник питания и оборудование для питания к контроллеру. В это время на дисплее показана измеренная температура. Нажмите кнопку SET один раз, и температура дисплея будет мигать. После завершения настройки нажмите «SET» для подтверждения и возврата. В это время контроллер автоматически включит и выключит реле в соответствии с настройками! Выход термостата-это реле 20A, которое отвечает различным нагрузкам высокой мощности. Подключите цепь управления для питания термостата. В это время на дисплее отображается температура окружающей среды.

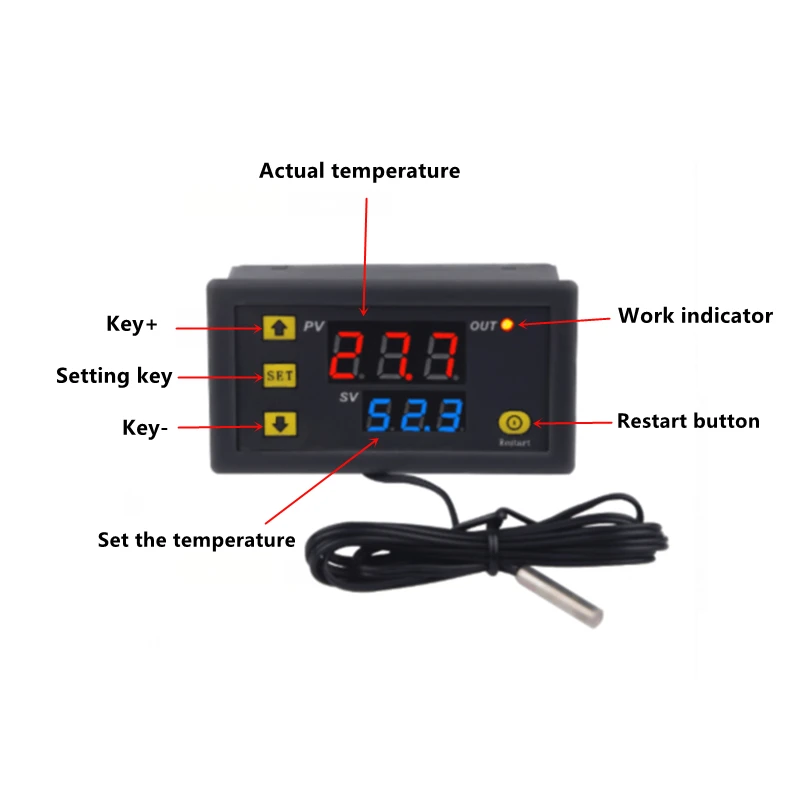

Описание состояния светильник индикатора и цифровой трубки

● Светильник индикатора: мигающий индикатор указывает на задержку охлаждения или запуска нагрева, постоянный светильник указывает на то, что реле закрыто

● Цифровая трубка: дисплей LL для открытой цепи датчика, Пожалуйста, подключите датчик в соответствии с инструкциями; Дисплей HH для превышения диапазона измерения, и термостат будет принудительно отключать реле; дисплей --- для высокотемпературной сигнализации

Описание функции параметра

Длительное нажатие в течение 5 секунд, чтобы войти в главное меню, нажмите +-для переключения P0...P6, длительное нажатие или 10 секунд без действия ключа, контроллер автоматически подтверждает и возвращает.

Режим охлаждения и нагрева P0

● Длительное нажатие в течение 5 секунд для отображения P0, нажмите Установить один раз, чтобы установить рабочий режим, нажмите +-для переключения [H для режима нагрева] [C для режима охлаждения] нажмите Установить один раз для возврата, длительное нажатие или 10 секунд без действия ключа. Автоматическое подтверждение контроллера завершено.

● В режиме охлаждения: Когда измеренное значение температуры больше или равно заданной точке температуры, реле охлаждения закрыто и холодильник запускается; когда измеренное значение температуры меньше или равно заданной температуре-гистерезис, реле охлаждения отключено и холодильник выключен.

● В режиме нагрева: Когда измеренное значение температуры меньше или равно заданной точке температуры, включается реле для нагрева и начинается нагреватель; когда измеренное значение температуры больше или равно заданной температуре + гистерезис, Реле для нагрева выключено и нагреватель выключен.

P1 Настройка гистерезиса

● Долго пресс-набор в течение 5 секунд, чтобы отобразить P0, нажмите +-переходить на P1, нажмите набор один раз, чтобы установить гистерезиса, соотношение цена/качество, нажмите +-установить гистерезиса до 0,1-15, нажмите «SET» один раз, чтобы вернуть после завершения, нажмите «SET» или «no» в течение 10 секунд, контроллер действия ключа автоматически подтвердит завершение.

● В режиме охлаждения: когда значение измерения температуры больше или равно установленному значению, реле закрыто, и холодильник запускается; когда значение измерения температуры меньше или равно заданному значению-разница в возврате, реле отключено и холодильник выключен.

● Например, когда температура окружающей среды составляет 30 °C, установленное значение составляет 25 °C, а гистерезис устанавливается на 2 °C. После включения реле закроется, и холодильник запустится. Когда температура достигает 23 °C, реле открывается и холодильник будет закрыт. Температура начинает повышаться после отключения. Когда он возвращается к установленному значению 25 °C, реле закрывается и холодильник начинается снова, так что температура контролируется не выше 25 °C через повторные циклы.

● В режиме нагрева: когда значение измерения температуры меньше или равно установленному значению, включается реле и начинается нагреватель; когда значение измерения температуры больше или равно установленному значению + значению разницы в возврате, реле выключено и нагреватель выключен.

● Например, когда окружающая среда 10 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения реле закроется, и нагреватель запустится. Когда температура достигает 27 ° c, реле открывается, и нагреватель выключится. Температура отключения начинает снижаться. Когда он падает до установленного значения 25 °C, реле закрывается и нагреватель начинается снова, так что температура не ниже 25 °C через повторные циклы.

P2 Максимальная настройка температуры верхний предел

● Для того, чтобы избежать опасности чрезмерно высокой заданной температуры, вызванной неправильной работой других, Этот термостат имеет самую высокую установленную функцию верхнего предела, что ограничивает диапазон установки самой высокой температуры, контролируемой термостатом.

● Длительное нажатие в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите один раз, чтобы установить верхний предел, нажмите +-для установки самой высокой температуры, которая может быть установлена, максимальное значение 110, нажмите Установить один раз, чтобы вернуть после окончания, Длительное нажатие или контроллер автоматически подтверждает завершение действия без ключа в течение 10 секунд.

● Например: установить до 60. Температура может быть установлена только до 60 ℃. Если вы хотите установить более высокую температуру для расширения диапазона температур, вам нужно сначала отрегулировать верхний предел установленного значения.

Минимальная температура P3 нижний предел

● Чтобы избежать неправильной работы других людей и привести к закупорке льда, когда температура слишком низкая, Этот термостат имеет функцию самого низкого верхнего и нижнего предела, что ограничивает диапазон установки самой низкой температуры, контролируемой термостатом.

● Набор длительных нажатий в течение 5 секунд для отображения P0, нажмите +-для переключения на P3, нажмите один раз, чтобы установить самый низкий предел, нажмите +-для установки самой низкой температуры, самое низкое значение-50, нажмите Установить один раз, чтобы вернуть после завершения, Длительное нажатие или контроллер автоматически подтвердит завершение действия без ключа в течение 10 секунд.

● Например: установить в 2 минимальная температура установить только 2 °C. Если вы хотите установить более низкую температуру, чтобы расширить диапазон температур, вам нужно сначала отрегулировать нижнюю предельную величину.

P4 температурная коррекция

● Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эта функция может использоваться для калибровки. Температура После коррекции = температура перед коррекцией + значение коррекции. Эффективный диапазон-7,0 ~ 7,0.

● Набор длительных нажатий в течение 5 секунд для отображения P0, нажмите +-для переключения на P4, нажмите один раз для калибровки, нажмите +-для установки коррекционного значения, нажмите «SET» один раз, чтобы вернуть после завершения, нажмите «SET» или «no key action» в течение 10 секунд, контроллер автоматически подтвердит выполнение.

●For, например, нормальный дисплей составляет 25 градусов; В тех случаях, когда температура корректируется до 0, он отображает 25 градусов; В тех случаях, когда температура корректируется до 1,5, он отображает 26,5 градусов; В тех случаях, когда температура корректируется в 1,5, он отображает 23,5.

Время запуска задержки P5 (единица измерения: минуты)

● Когда происходит задержка в работе холодильника или нагревателя, функция задержки может быть включена для защиты срока службы оборудования.

● Длительное нажатие в течение 5 секунд, чтобы отобразить P0, нажмите +-для переключения на P5, нажмите кнопку SET один раз, чтобы установить время запуска задержки в минутах, нажмите +-для настройки 0-10 минут, нажмите «SET» один раз, чтобы вернуть после окончания, нажмите «SET» или «10 секунд», контроллер действия без кнопки автоматически подтвердит завершение

● В режиме охлаждения: когда мощность включена в первый раз, если текущая температура больше или равна установленному значению, чиллер не начнет охлаждение немедленно, И начнется после установленного времени задержки.

● В режиме нагрева: при первом включении питания, Если текущая температура меньше или равна установленному значению, Нагреватель не начнет нагреваться немедленно, И начнется после установленного времени задержки.

● Когда время остановки между двумя последовательными запусками холодильника или нагревателя больше установленного значения времени задержки запуска, холодильник начинается немедленно.

Когда интервал времени остановки между двумя последовательными запусками холодильника или нагревателя меньше установленного значения времени начала задержки, устройство может быть запущено после того, как установленное время задержки запуска холодильника было запущено после перезапуска. Время задержки рассчитывается с момента отключения.

● Например, в режиме охлаждения задержка устанавливается на 5 минут. После включения холодильника холодильник начнет задерживаться. Через 5 минут холодильник будет включен. При достижении требуемой температуры холодильник будет останавливаться, и таймер начнется в это время. Когда таймер следующего запуска холодильника будет завершен немедленно, Незавершенное время не будет работать до тех пор, пока время не закончится, светодиодный индикатор мигает во время задержки.

● Когда Запуск задержки установлен на 0, функция задержки выключена.

Как сохранить настройки

● Если вы хотите сохранить данные набора, установите P7 на, когда температура установлена, и питание не включено. Таким образом, последняя Настройка будет сохранена при выключении питания.

Сброс

● Внутренние настройки термостата хаотичны из-за некоторых человеческих причин. Требуется время, чтобы установить один за другим. В это время вы можете использовать эту функцию для восстановления заводских настроек. Специфический метод: в режиме выключения нажмите + и-в то же время нажмите клавишу, затем включите, все вышеуказанные параметры будут восстановлены до заводских настроек.
