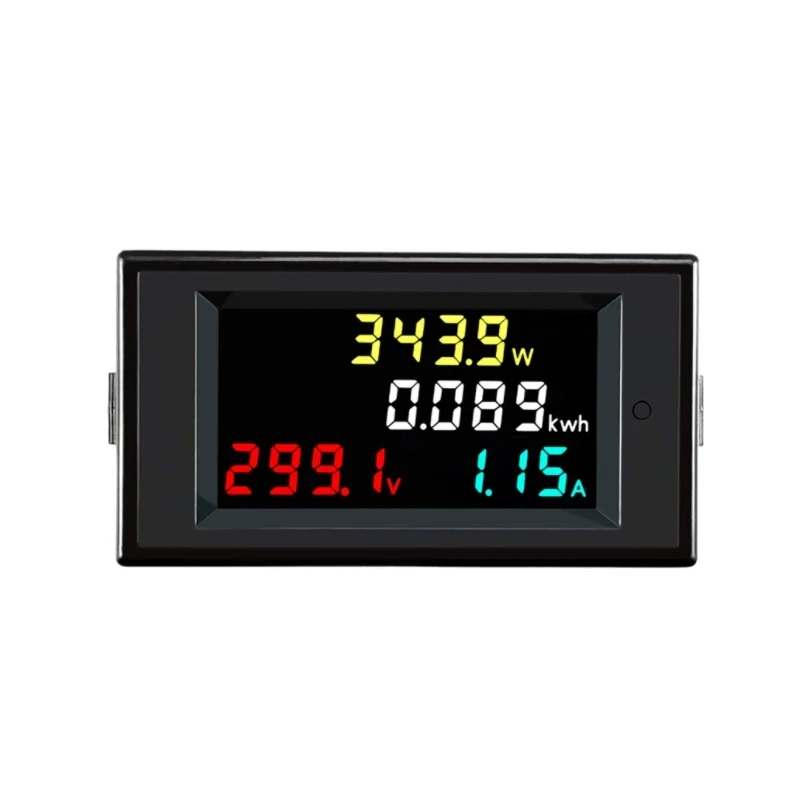

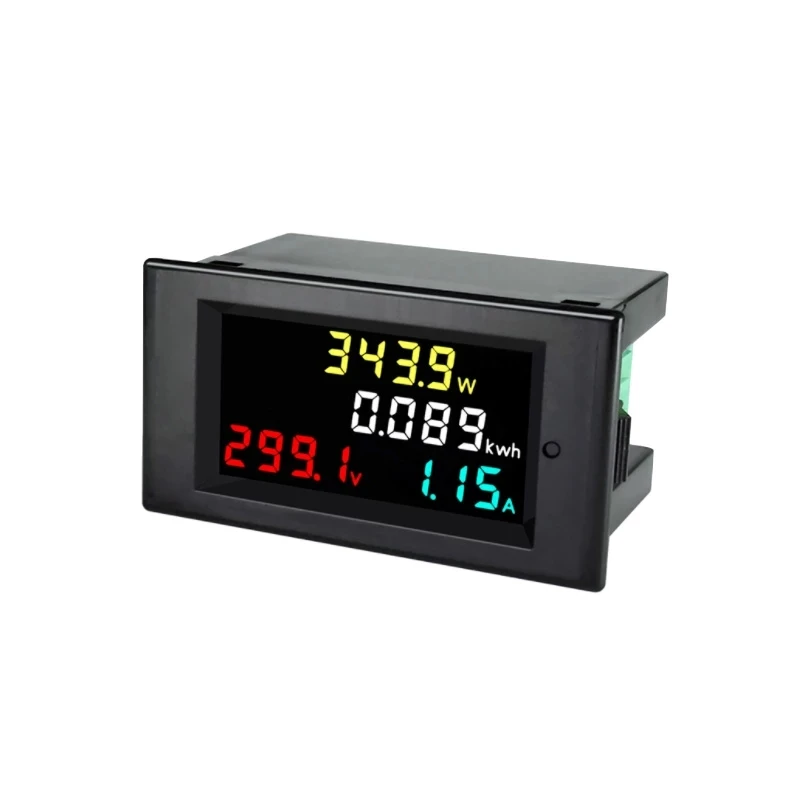

4 в 1, вольтметр-амперметр с ЖК-дисплеем

Описание

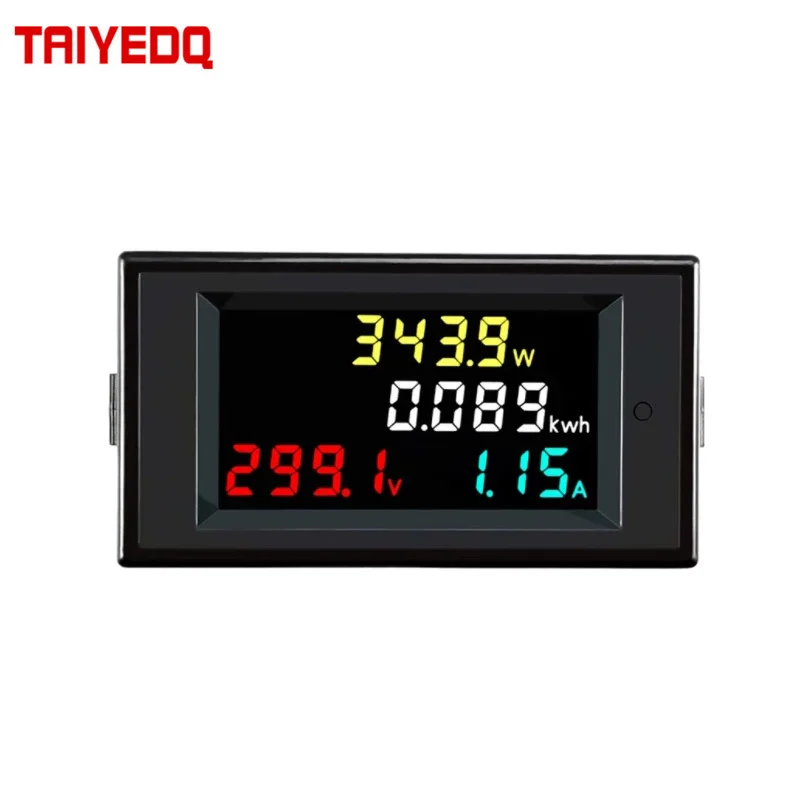

1. Полноцветный светодиодный дисплей, одновременное отображение четырех электрических параметров: напряжение постоянного тока, ток, мощность и электричество.

2. Функция автоматической экономии данных измерения мощности: при выключении питания счетчик автоматически сохранит текущее значение мощности, и счетчик автоматически прочитает значение после включения следующего питания, И продолжать накапливаться на накопленной стоимости.

3. Нажмите и удерживайте кнопку сброса на передней панели счетчика в течение 5 секунд, и накопленное значение мощности счетчика будет сброшено до нуля.

4. Этот счетчик не нуждается в внешнем рабочем источнике питания, а измеренное напряжение-это рабочее напряжение счетчика.

Параметры

Название продукта: ЖК-цифровой измеритель постоянного тока

Дисплей: цветной ЖК-дисплей HD

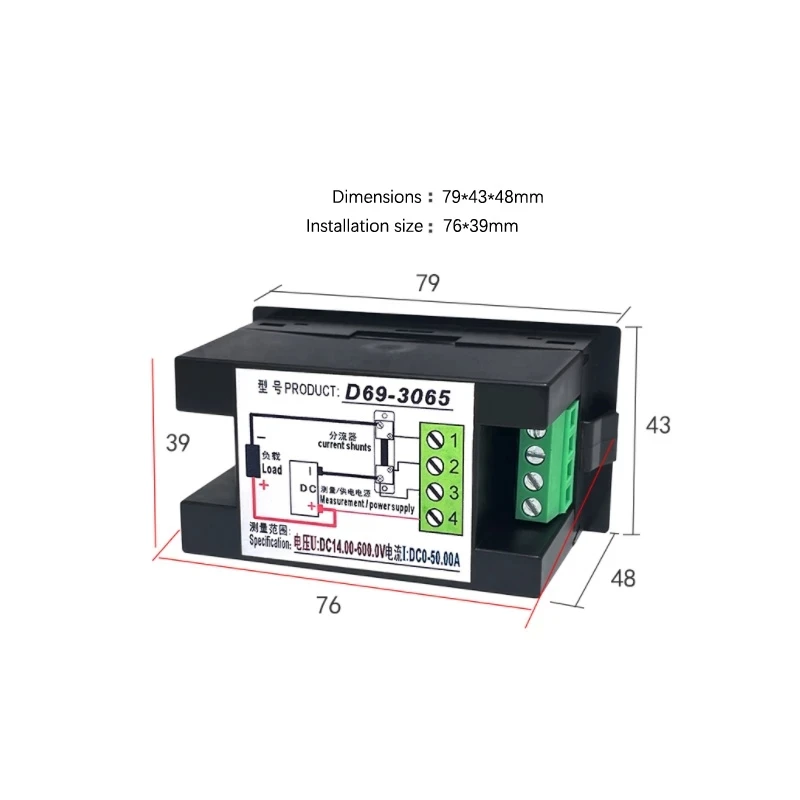

Размеры: 79*43*48 мм

Размер установки: 76*39 мм

Точность измерения: 1% ± 2 слова

Функциональное тестирование: напряжение постоянного тока, ток, мощность, электрическая энергия (электричество)

1. Рабочее напряжение: 7-20VDC 14-600VDC

2. Измерительное напряжение: 7,00-20,00 в DC14-600VDC

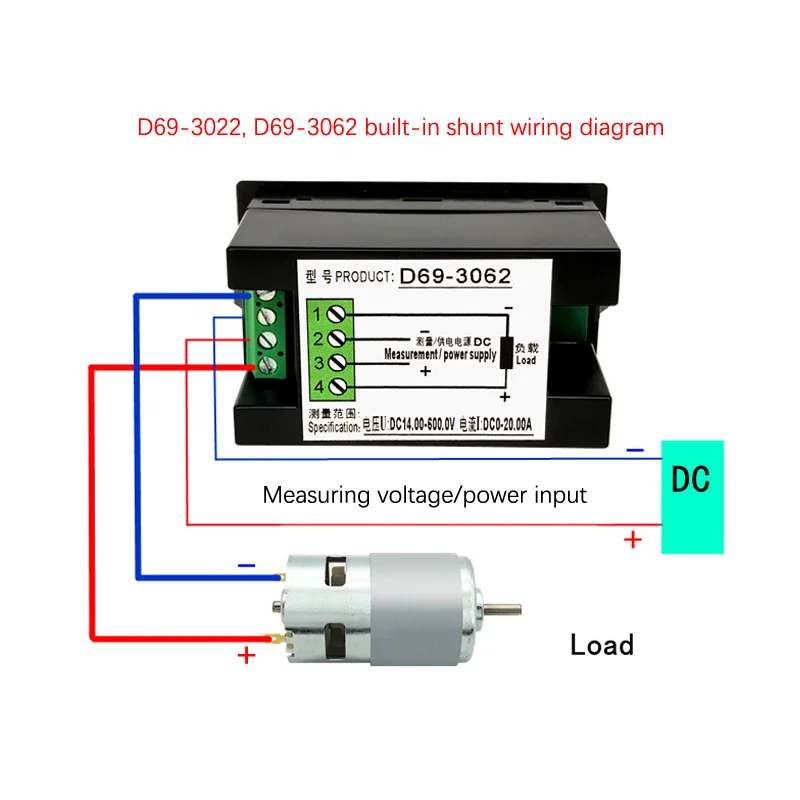

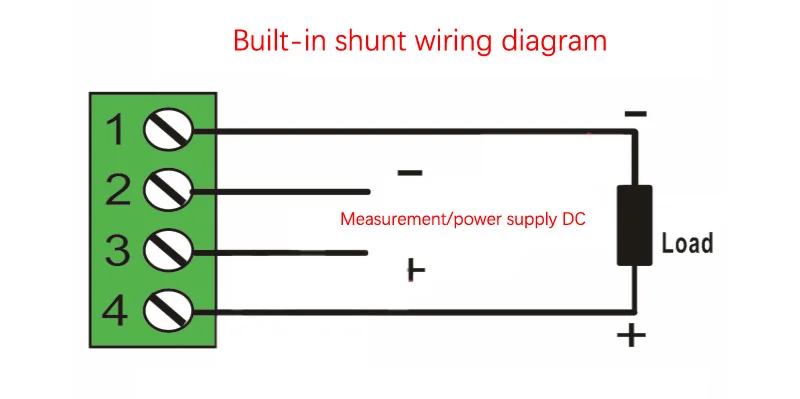

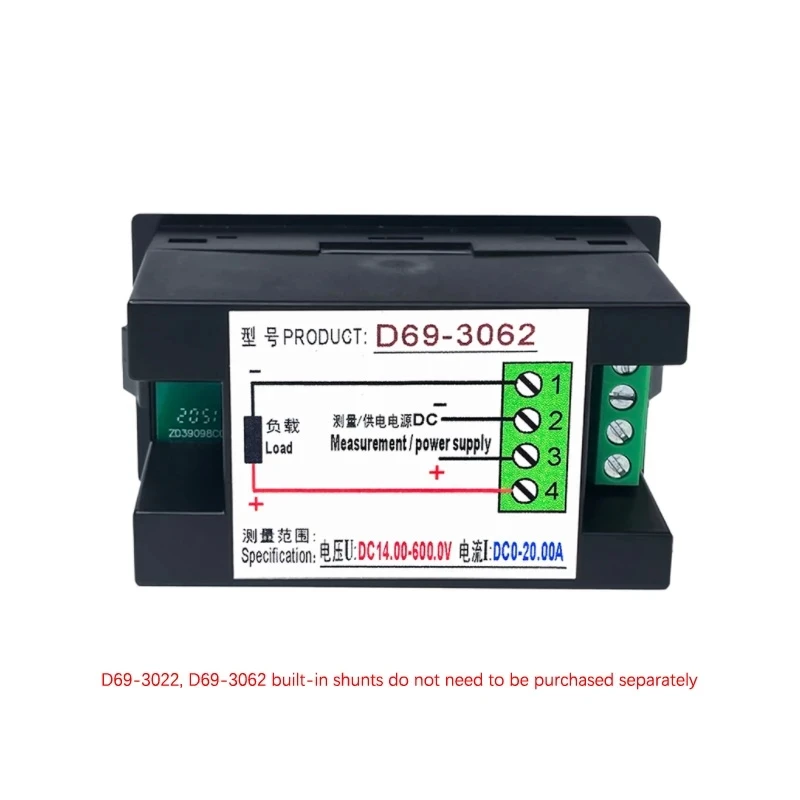

3. Измерительный ток: 0-20.00A (встроенный Шунт в измерителе)

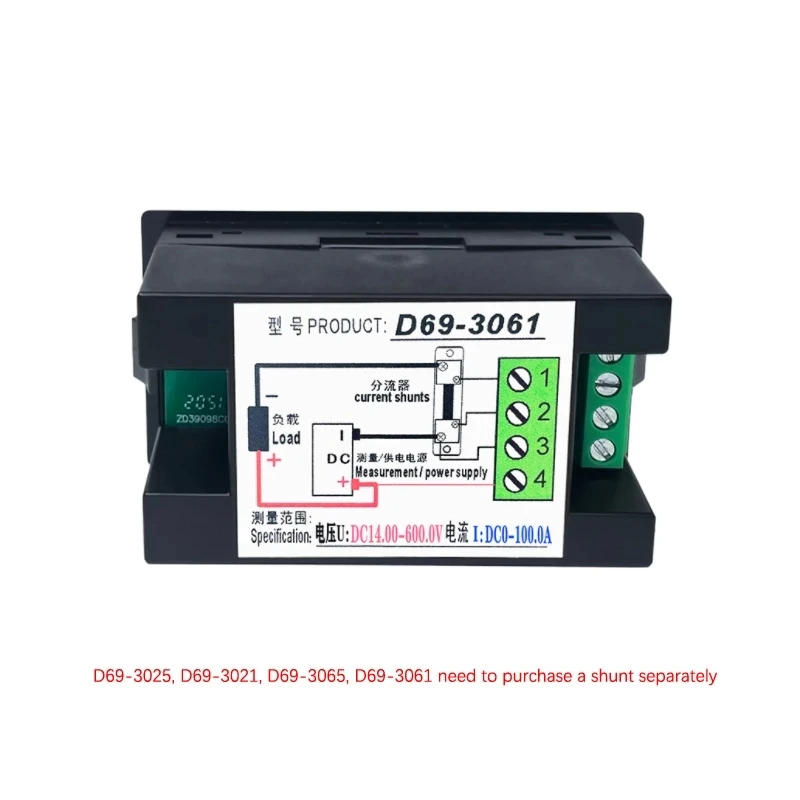

0-50.00A (должен быть оснащен 50/75мв шунта отдельно)

0-100,0a (требуется дополнительно 50/75 мВ шунта)

4. Измерительная мощность: 0-400,0 Вт 0-1000,0 Вт 0-2000,0 Вт

0-12000 Вт 0-30000 Вт 0-60000 Вт

5. Точность измерения: 1% уровень

Внимание

1. Измеритель должен использоваться в помещении, не использовать наружную дверь.

2. При измерении напряжения или тока превышает номинальную величину, счетчик будет разрушен.

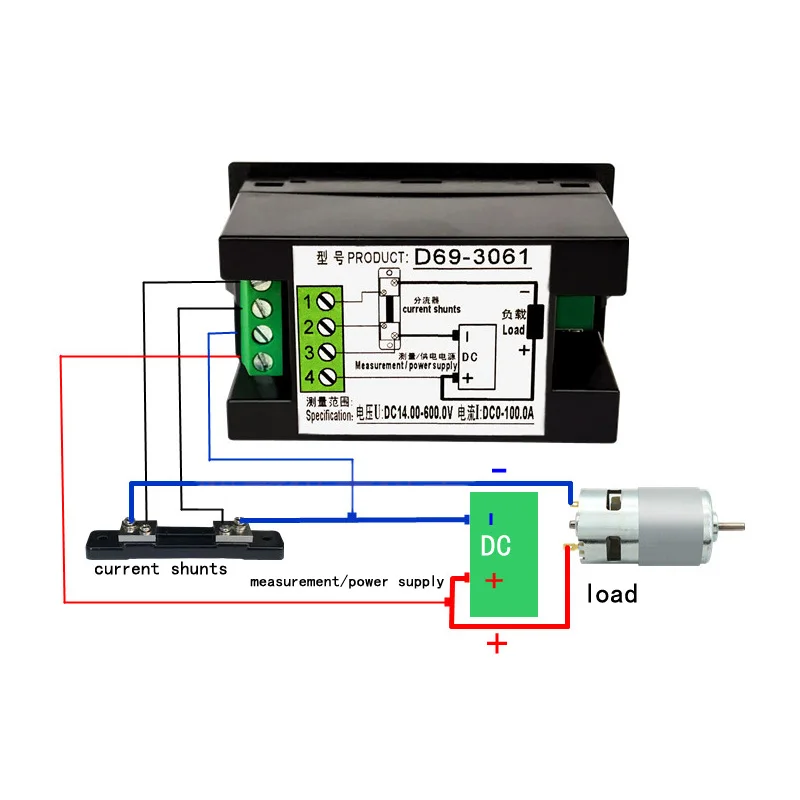

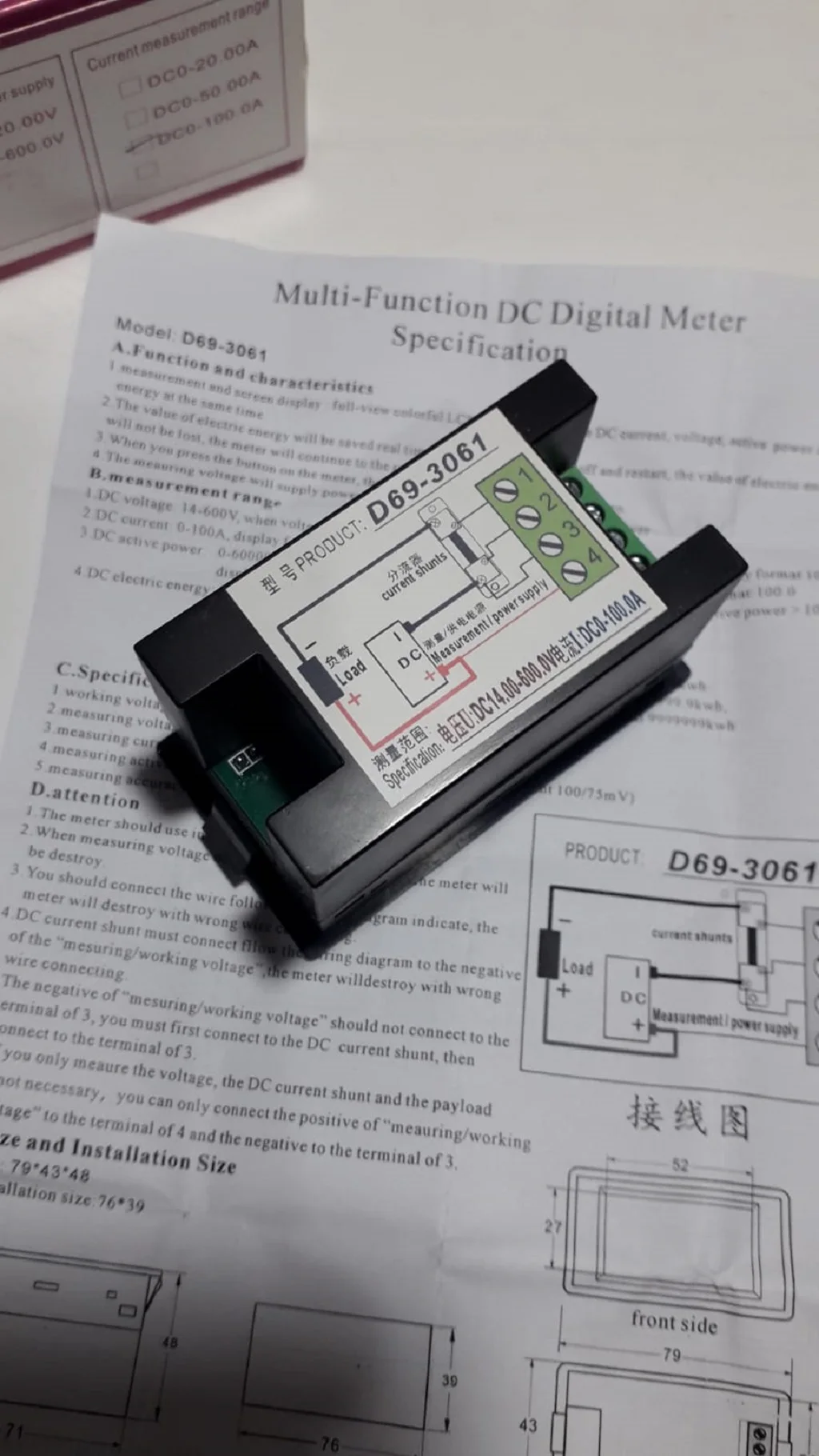

3. Вы должны подключить провод, следуя диаграмме проводки, счетчик разрушит с неправильным соединением провода.

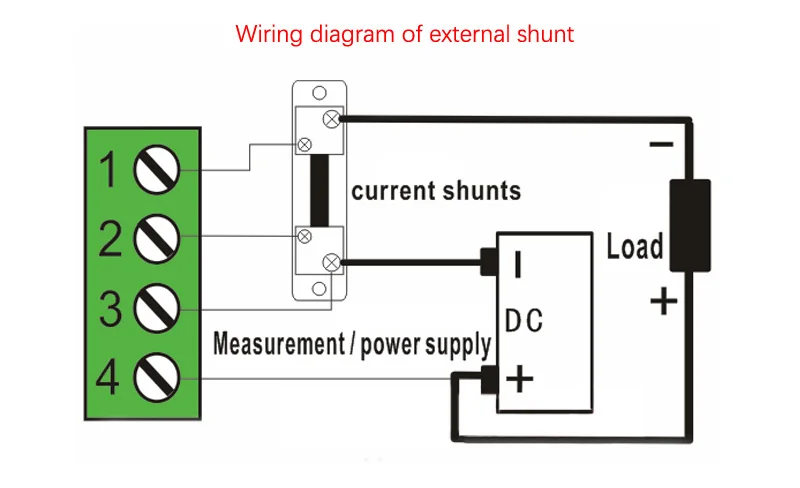

4. Токовый Шунт постоянного тока должен соединить fllow схема проводки с отрицательным «зазором/рабочим напряжением», счетчик разрушит неправильное подключение провода.

5. Отрицательное «закручивание/рабочее напряжение» не должно подключаться к терминалу 3, необходимо сначала подключить к току постоянного тока, затем подключите к терминалу 3 (вы должны следовать схеме проводки)

6. Если вы только измеряете напряжение, постоянный ток шунта и полезная нагрузка не требуется, вы можете подключить только положительное «замерзающее/рабочее напряжение» к клемме 4 и отрицательное-к клемме 3.

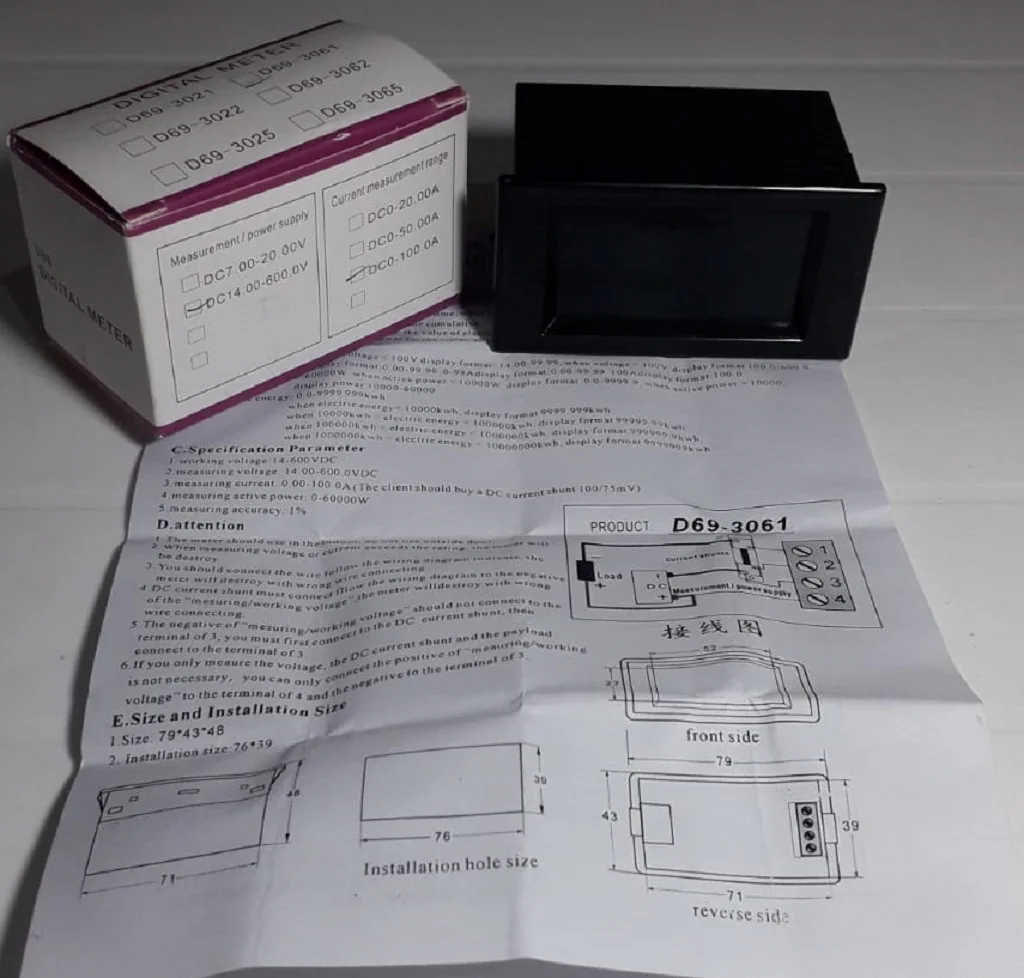

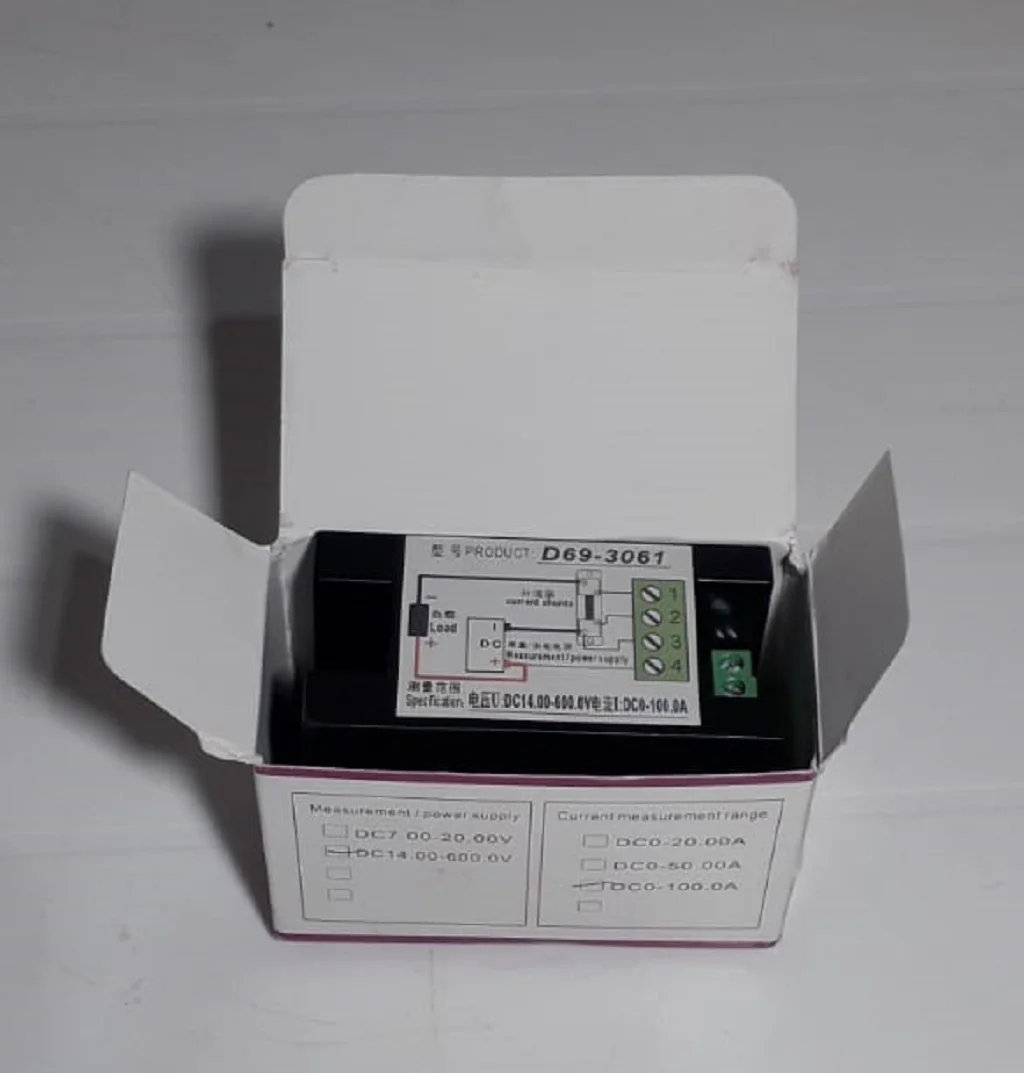

Посылка в комплекте

1 × Вольтметр постоянного тока
