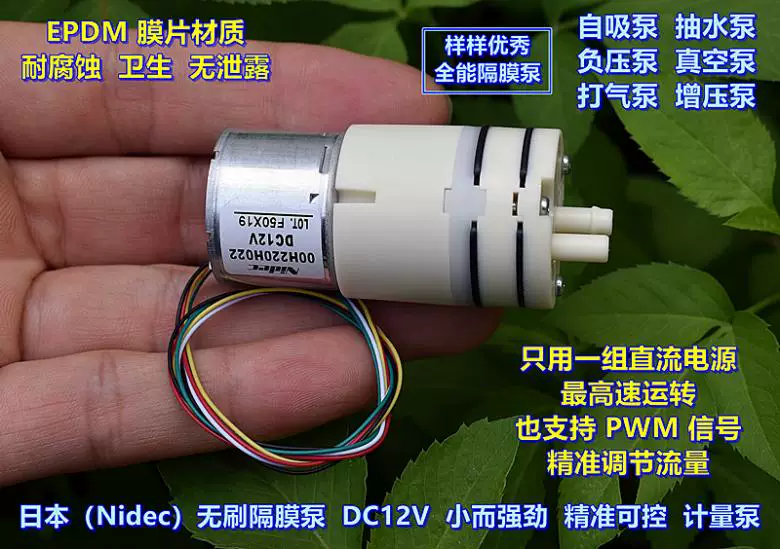

Микро-диафрагма 12 В постоянного тока Nidec 00H220H022 для дозирования, самовсасывающий водяной насос с ШИМ управлением

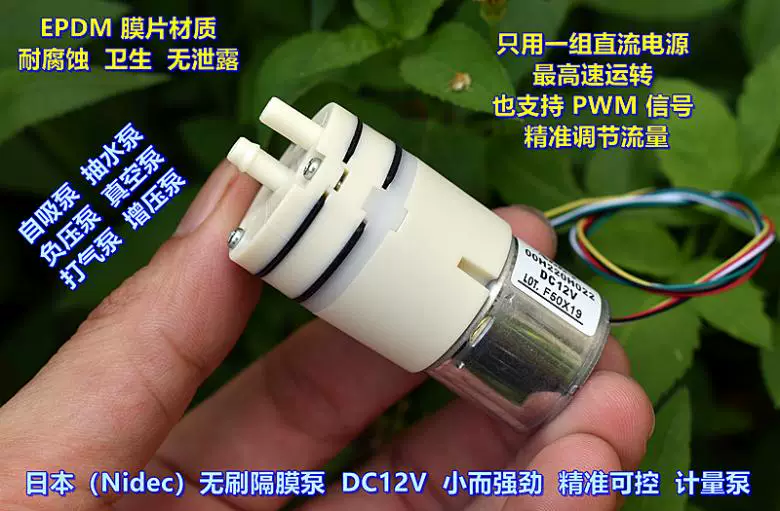

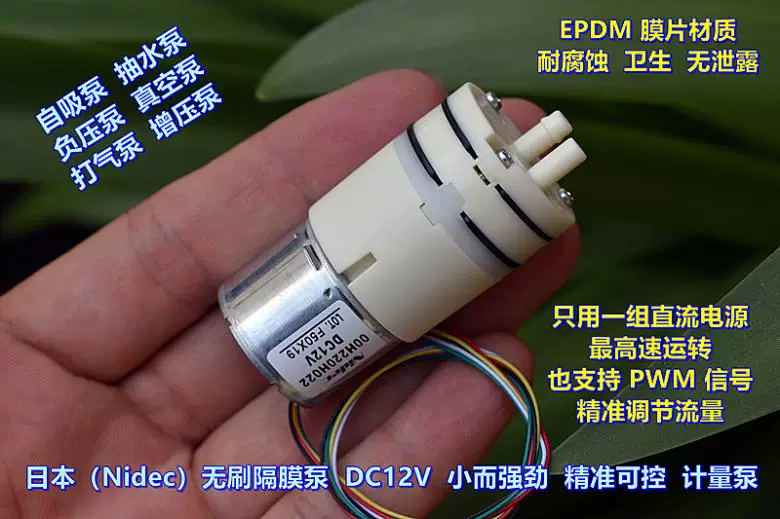

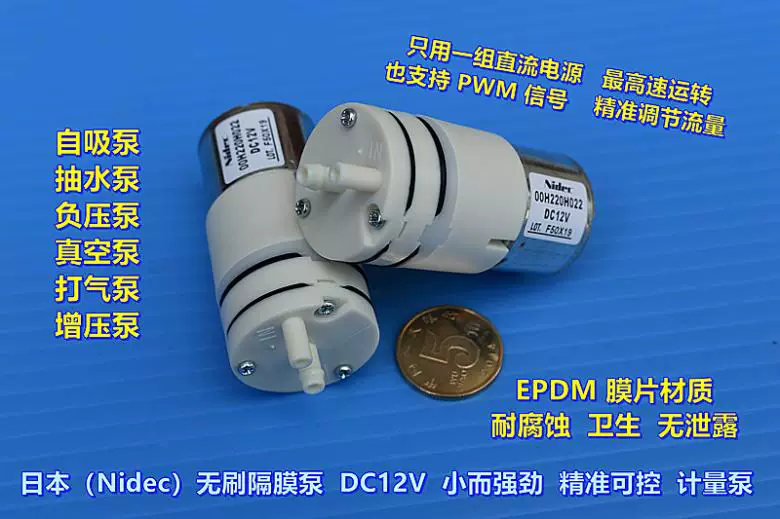

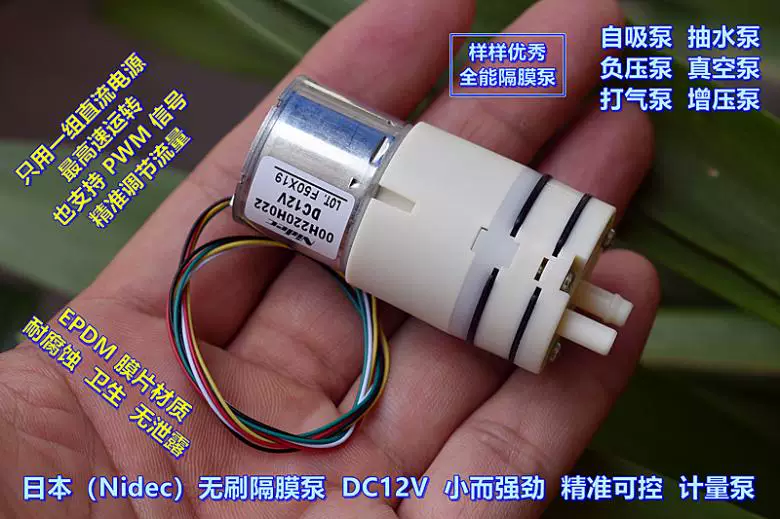

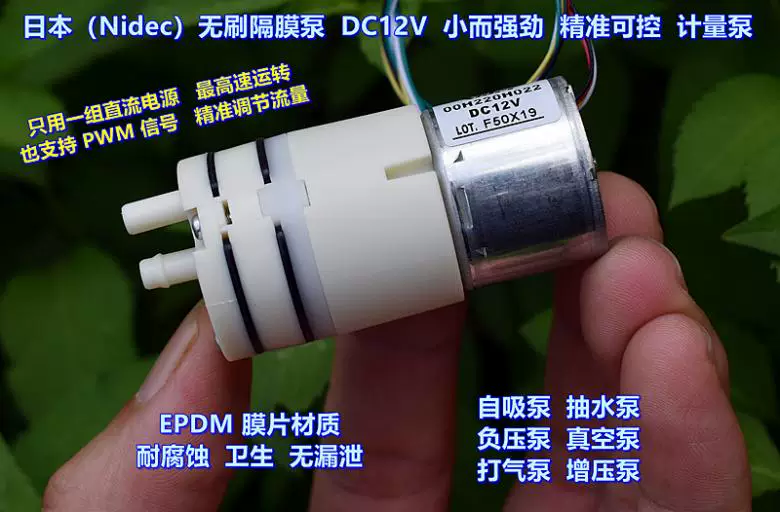

Япония (Nidec) миниатюрный Бесщеточный Водяной насос, самовсасывающий насос, мембранный материал EPDM, устойчивый к коррозии, гигиенический, не протекающий, маленький и мощный, прочный и долговечный, обычно используется в медицинском оборудовании, струйных принтерах, стиральных машинах, лабораторном оборудовании. ............. Требуется точное и контролируемое точное оборудование.

Эта партия насосов-это совершенно новые оригиналы, большинство из которых поставляются с оригинальной фабрики Nidec и не были герметичными. Даже проводка является оригинальной фабричной проводкой, которая почти такая же, как заводские товары, заказанные непосредственно с оригинальной фабрики Nidec.

Примечание: Для бесщеточных двигателей постоянного тока строго запрещено неправильно подключать положительные и отрицательные полюсы. Подключите красный провод к положительному полюсу и черный провод к отрицательному полюсу. Если соединение перевернуто, плата привода будет сожжена.

Этот насос изысканно сделан, и вы можете сказать, что он «Благородный» и необыкновенный с первого взгляда, потому что он действительно слишком дорогой, поэтому обычные покупатели и друзья будут держаться подальше. Он используется для точного оборудования, которое требует точности и контроля дозирующих насосов. Для друзей, это дешево и хорошего качества.

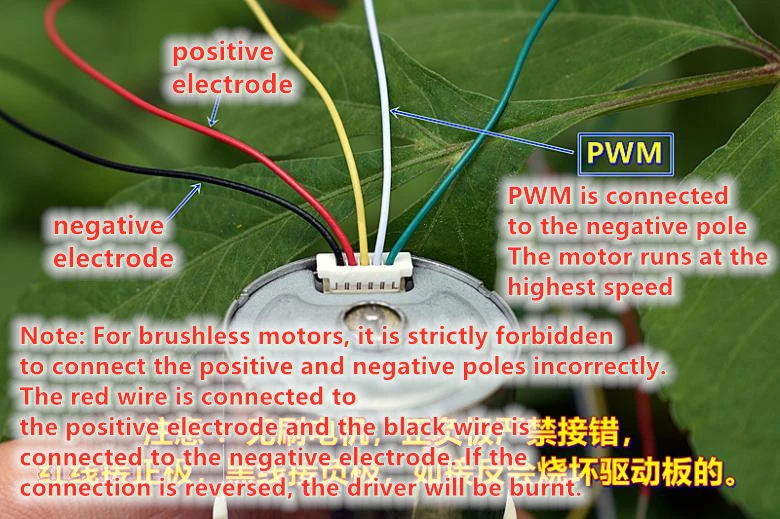

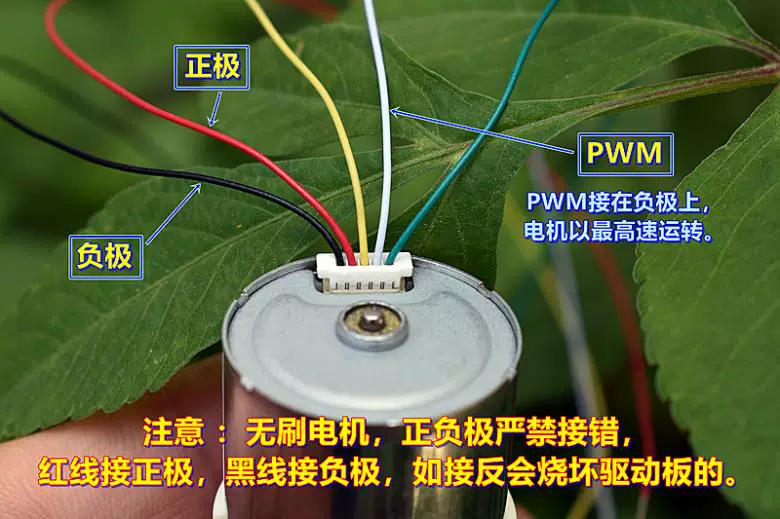

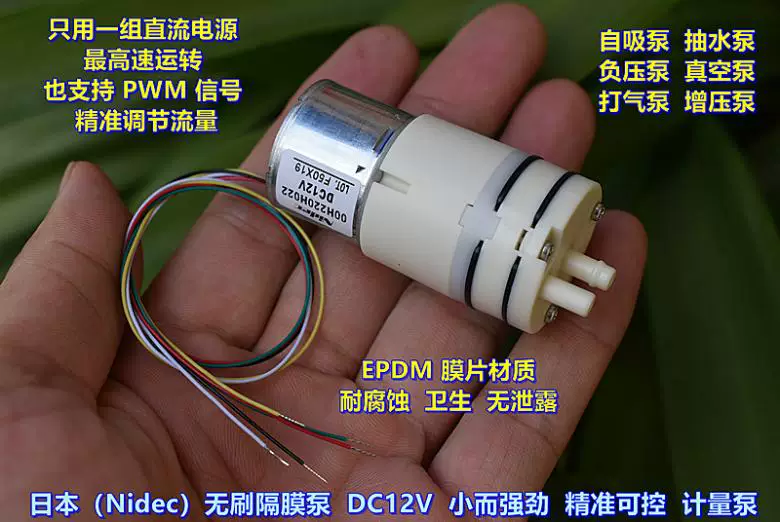

Свинец этого насоса составляет 5P, а синий провод должен быть пустым терминалом, проводка не требуется. Остальные четыре линии определяются следующим образом:

1. Черный провод: отрицательный полюс источника питания

2. Красный провод: положительный источник питания

3. Желтый провод: выходной сигнальный провод (не требуется проводка)

4. Белая линия: ШИМ, регулирование скорости рабочего цикла, если параллельно подключен к отрицательному полюсу, он будет работать с самой высокой скоростью.

Если вы просто хотите, чтобы насос работал с самой высокой скоростью, подключите красный провод к положительному полюсу, а черно-белые провода к отрицательному полюсу, И двигатель будет работать с самой высокой скоростью. В это время вы также можете регулировать скорость, регулируя напряжение.

Если вам нужно использовать PWM для точного контроля потока, затем подключить следующим образом: красный провод подключен к положительному электроду, черный провод подключен к отрицательному электроду, белый провод подключен к сигналу PWM, И отрицательный электрод PWM сигнала подключен к отрицательному электроду источника питания. Размер дорожного движения.

Примечание: Красный провод подключен к положительному полюсу, а черный провод подключен к отрицательному полюсу. Строго запрещено подключать его обратно. Если он подключен неправильно, плата драйвера будет сожжена. Это относительно дорогой водяной насос. Жаль, что он выгорает.

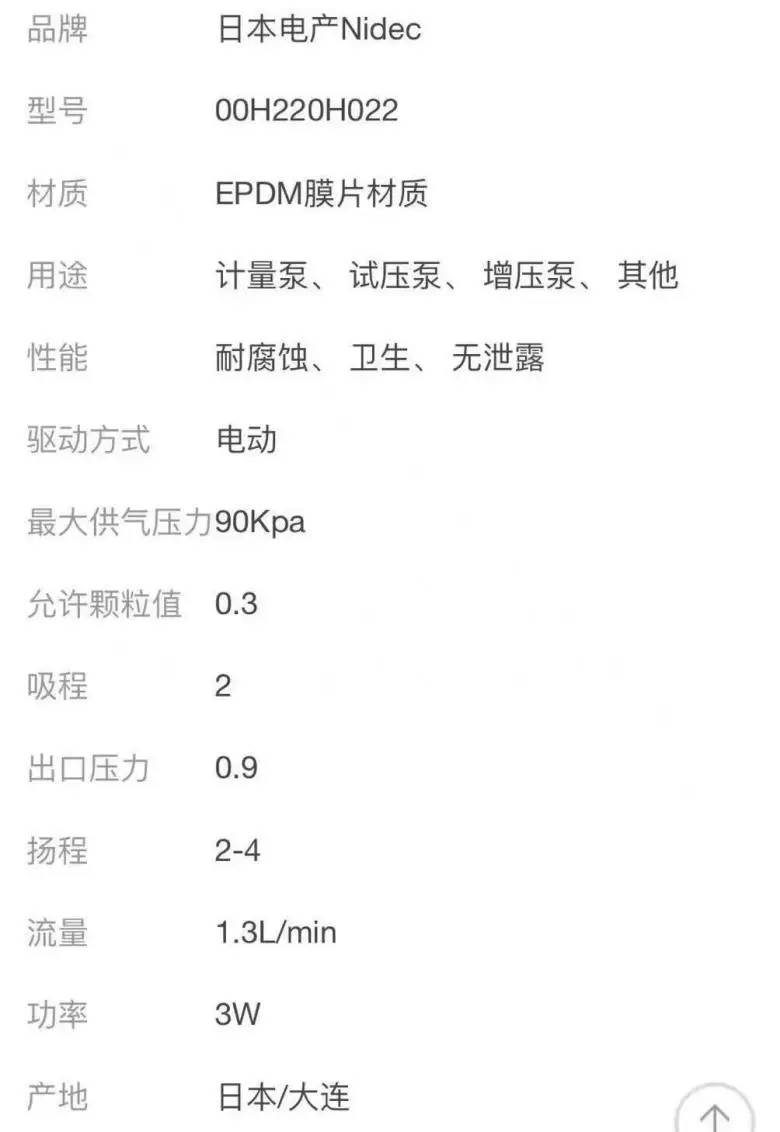

Ниже приведены данные, предоставленные производителем Nidec:

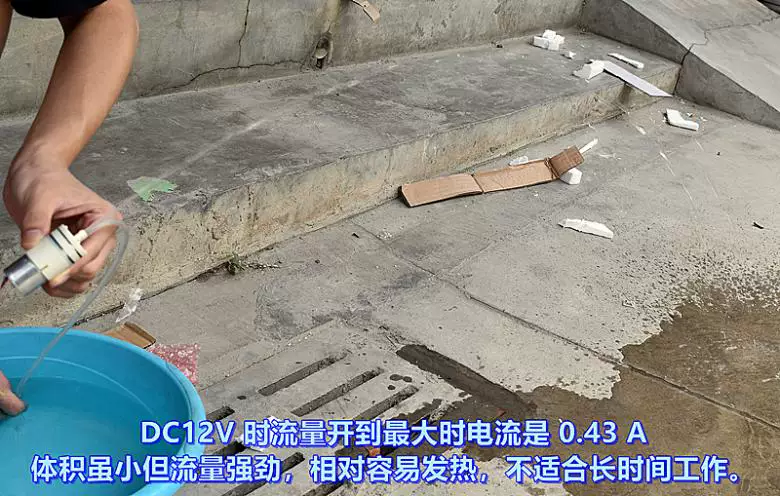

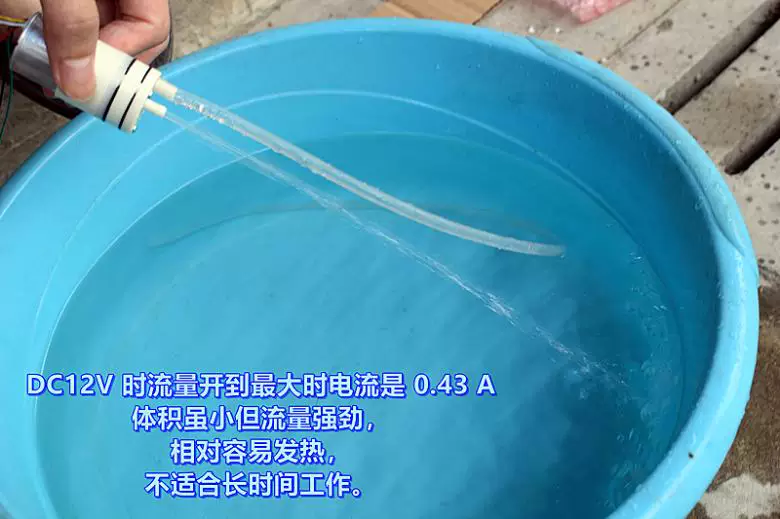

Мы фактически измерили изображение этого насоса, накачивающего воду с максимальным расходом на DC12V. Хотя его размер небольшой и миниатюрный, он имеет сильный расход при перекачивании воды, что является неожиданным. Существует аналогичный домашний насос в Интернете с максимальным током всего 0,25a, но ток этого Nidec насоса достигает 0,43a. Конечно, его мощность сильнее, но высокая мощность имеет высокий ток. Если поток открыт до максимума, насос тока относительно легко генерирует тепло и не подходит для длительной работы. Пожалуйста, поймите этот момент.

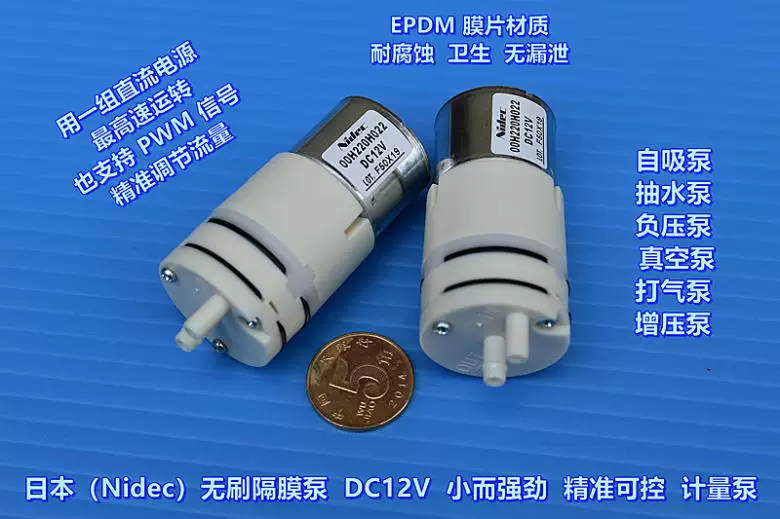

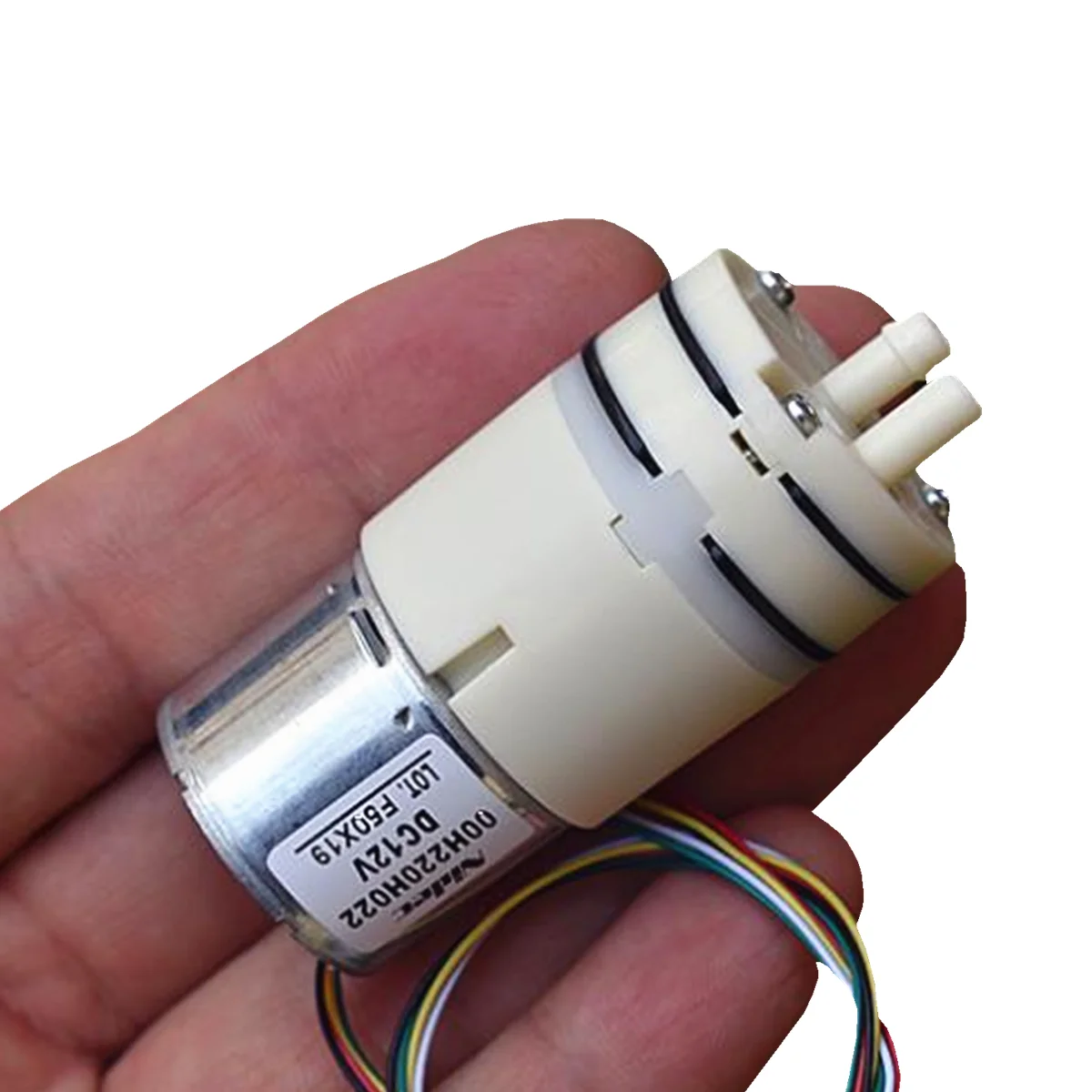

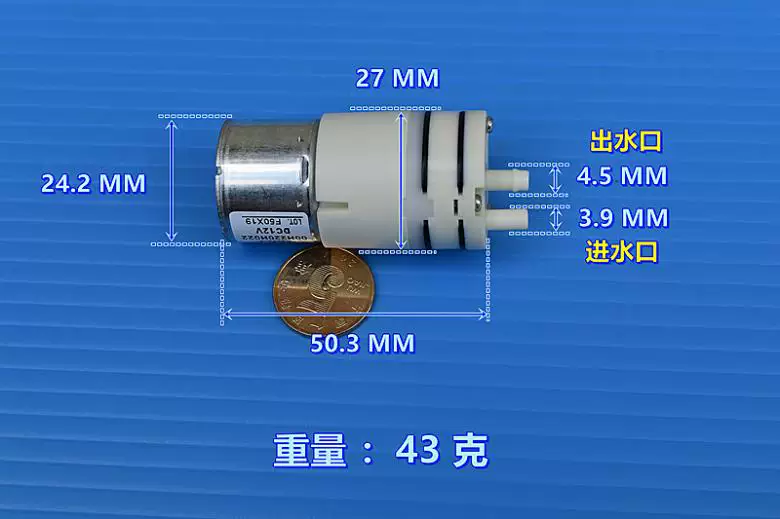

Внешний диаметр двигателя: 24,2 мм

Внешний диаметр головки насоса: 27 мм

Высота насоса: 50,3 мм (двигатель + головка насоса)

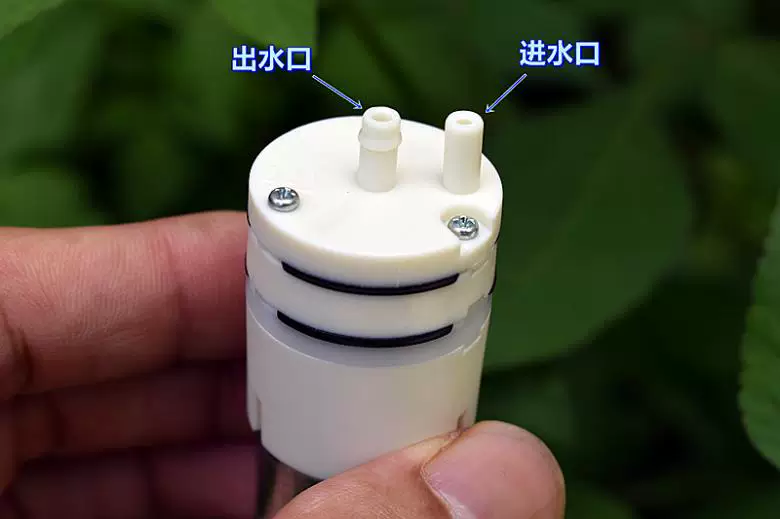

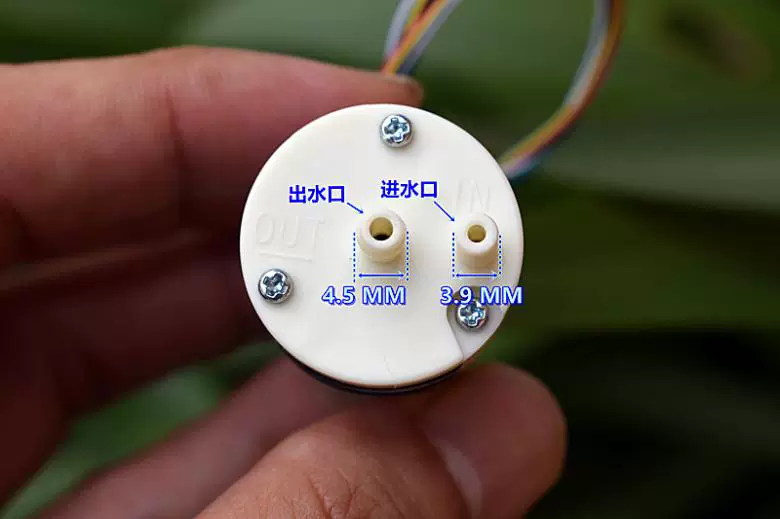

Наружный диаметр впуска воды: 3,9 мм

Максимальный наружный диаметр водоотводная труба: 4,5 мм

Вес насоса: 43 г

Напряжение: DC6V-12V

Максимальный ток: 0,28 A-0.43 A

Если вам нужен PWM сигнал для управления потоком, проводите его следующим образом:

1. Черный провод: подключение к отрицательному полюсу источника питания

2. Красный провод: подключение к положительному полюсу источника питания

4. Белый провод: Подключите провод PWM сигнала, и отрицательный полюс PWM сигнала также должен быть подключен к отрицательному полюсу источника питания параллельно.

Таким образом, рабочий цикл может быть скорректирован для регулировки скорости потока. Чем меньше рабочий цикл, тем выше скорость потока. (Регулируется от 0-85%), если рабочий цикл достигает 85%, поток насоса очень мал и становится капающей формой. Когда рабочий цикл регулируется до 0, поток насоса является самым большим. Хотя объем насоса небольшой и изысканный, поток сильный, но если мощность слишком большая, его легко нагревать, И он не должен подходить для длительной работы.

Напоминаем еще раз: строго запрещено неправильно подключать положительные и отрицательные полюсы бесщеточного аккумулятора. Красный провод подключен к положительному полюсу, а черный провод подключен к отрицательному полюсу. Если соединение перевернуто, плата привода также будет гореть.

Это высококачественный мини водяной насос. Было бы жаль, если бы он сгорел из-за неправильной проводки. Пожалуйста, покупатели и друзья, чтобы тщательно проверить проводку, а затем включить и проверить машину!
