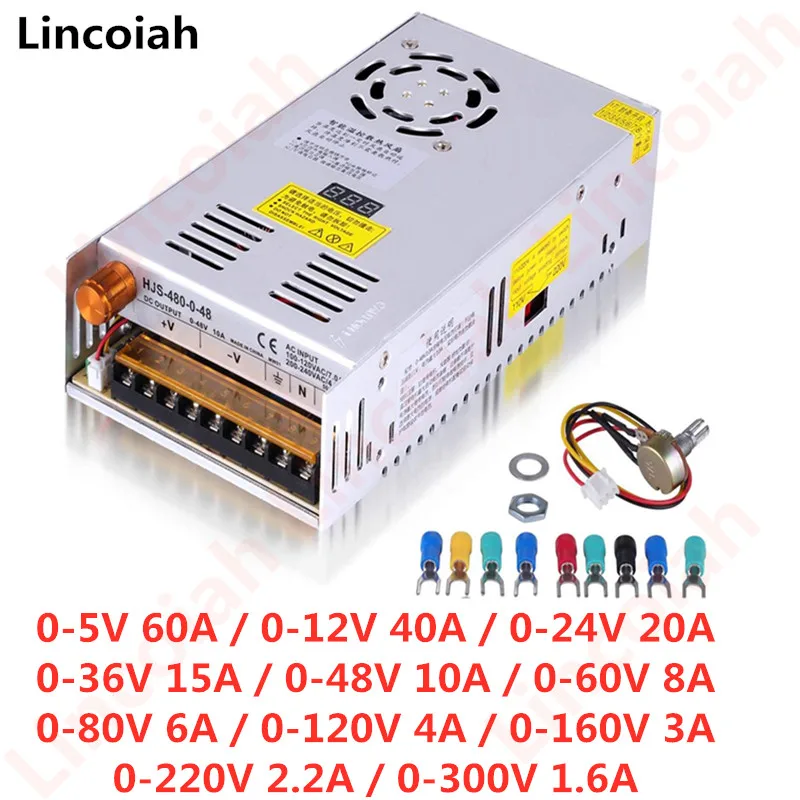

Lincoiah 5 в 12 В 24 в 36 в 48 в Регулируемый импульсный источник питания 60 в 80 в 120 в 160 в 220 В 480 Вт с цифровым дисплеем источник питания 5 в 12 В 24 В
Во-первых, технические показатели производительности
1. Диапазон выходного напряжения: 0-5 в непрерывно регулируемый выходной ток: 60A
Диапазон выходного напряжения: 0-12 в непрерывно регулируемый выходной ток: 40A
Диапазон выходного напряжения: 0-24 в непрерывно регулируемый выходной ток: 20A
Диапазон выходного напряжения: 0-36 в непрерывно регулируемый выходной ток: 15а
Диапазон выходного напряжения: 0-48 в непрерывно регулируемый выходной ток: 10A
Диапазон выходного напряжения: 0-60 в непрерывно регулируемый выходной ток: 8A
Диапазон выходного напряжения: 0-80 в непрерывно регулируемый выходной ток: 6A
Диапазон выходного напряжения: 0-120 в непрерывно регулируемый выходной ток: 4A
Диапазон выходного напряжения: 0-220 В непрерывно регулируемый выходной ток: 2A
2. Пульсация напряжения; Не более 100 мВ
3, эквивалентное внутреннее сопротивление регулятора: не более 0.O5Ω
4. Регулировка напряжения:
5, с коротким замыканием, защитой от перегрузки, функцией автоматического восстановления

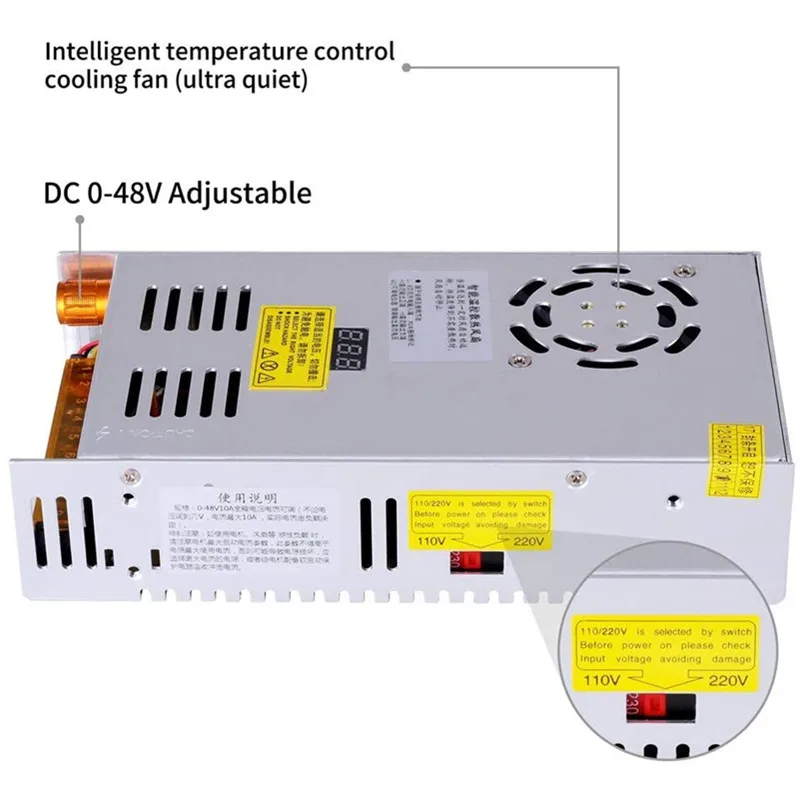

Вход напряжение: AC110V/220V ± 15%
Номинальная мощность: 480 Вт

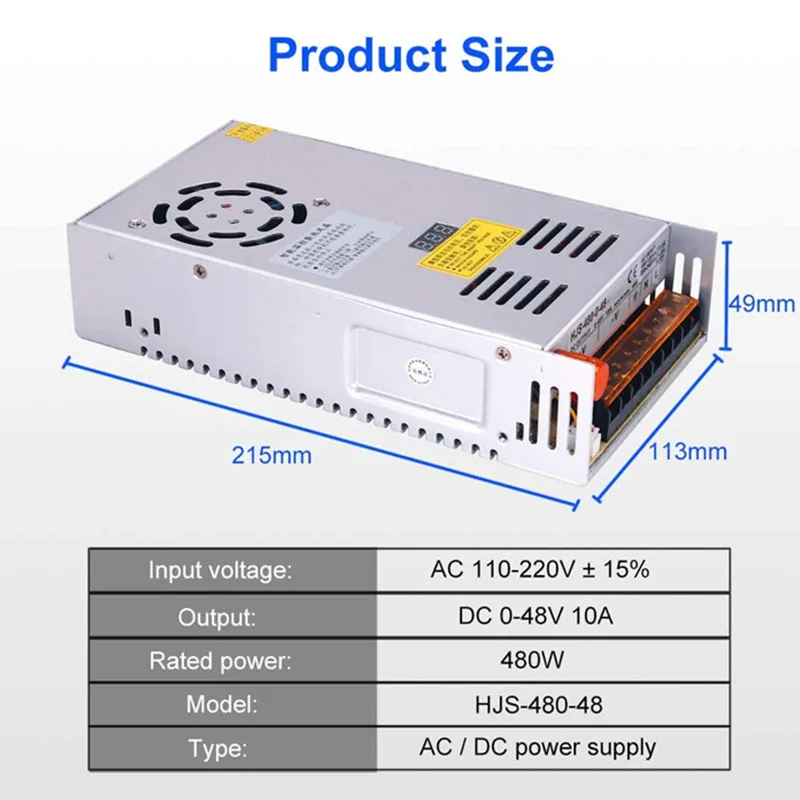

Размер изделия: 21,5 см (длина) * 11,5 см (ширина) * 5 см (высота),
Выходной ток зависит от нагрузки, не может превышать максимальный выходной ток
Инструкции по использованию:
Использование: в основном используется в различном DC оборудовании, DC двигатель плавное регулирование скорости, светодиодный плавное затемнение, химическое Гальваническое регулирование скорости, научно-исследовательский тест, студенческий эксперимент и т. Д., и широкий спектр использования.
Особое внимание: при использовании индуктивной нагрузки, такой как двигатель или вентилятор, пожалуйста, обратите внимание на параметры пускового тока двигателя. Этот параметр не должен быть выше, чем ток источника питания. В противном случае источник питания может быть поврежден. Вы должны выбрать более высокий ток питания или обеспечить мягкую защиту от запуска двигателя. Цепь поглощает насадок тока.
Формула мощности) напряжение X ток = мощность

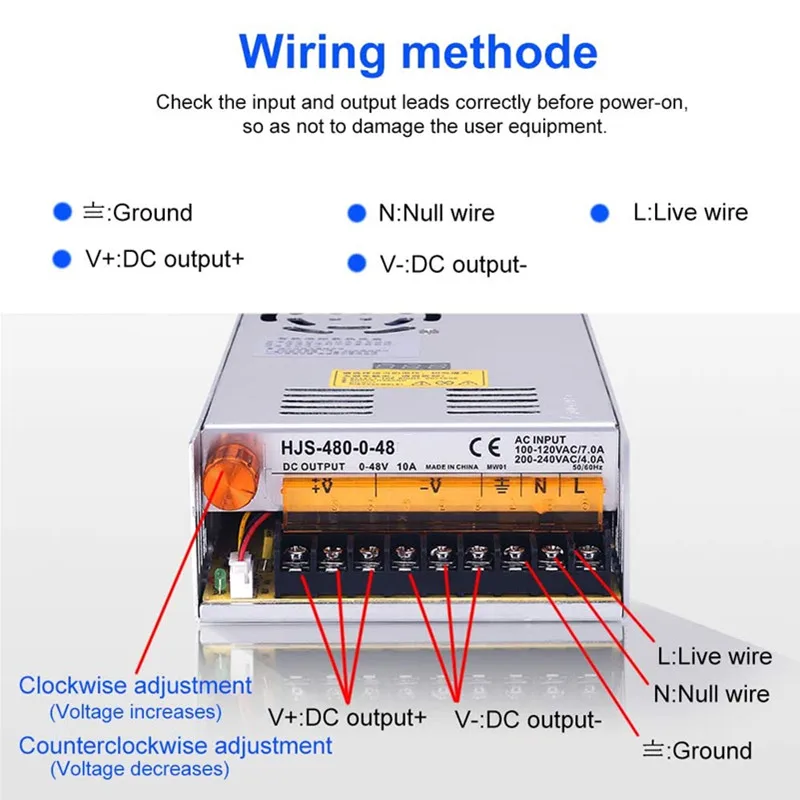

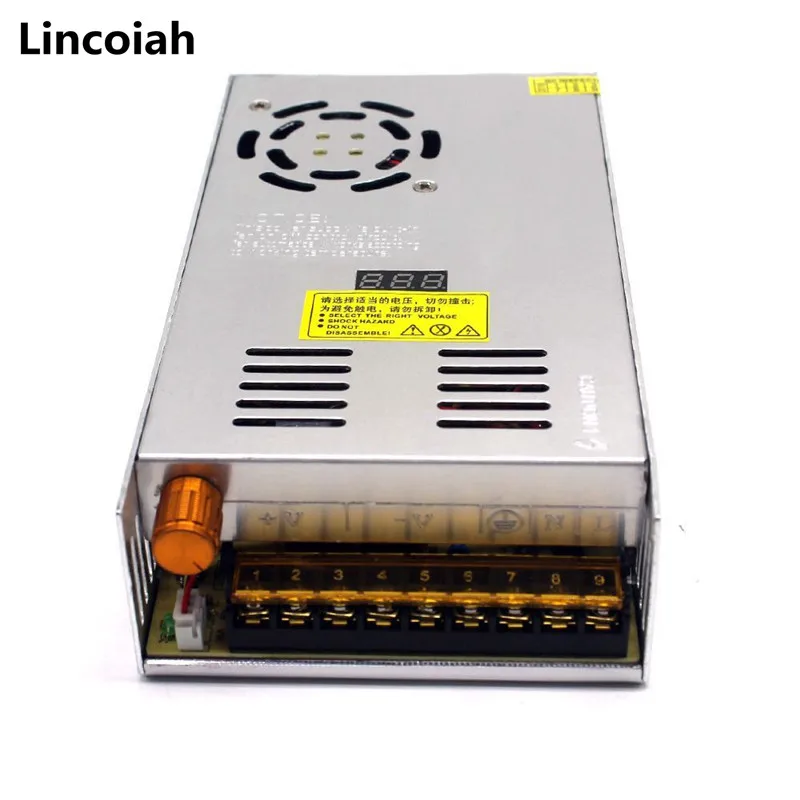

Описание терминала и метод проводки
L, N AC входной терминал FG заземляющий знак V + DC выходной положительный терминал
V-DC Выход Отрицательный терминал ADJ регулируемый потенциометр тонкая настройка выходного напряжения постоянного тока

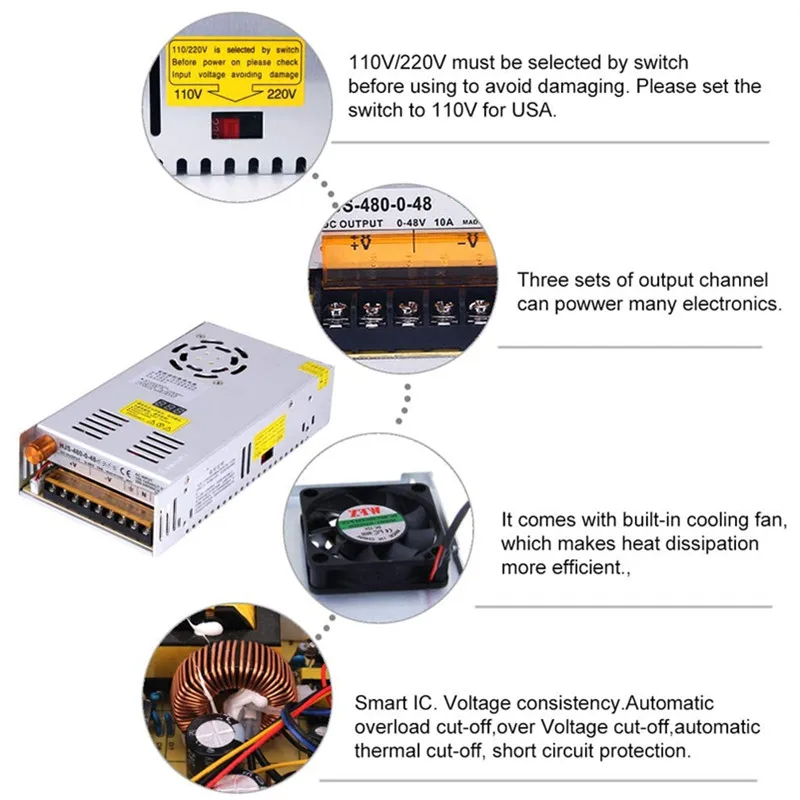

● Полный вход напряжения
● Миниатюрность
● Функция защиты от короткого замыкания/перегрузки/перенапряжения
● 100% полная нагрузка испытание на старение
Входное напряжение и частотный диапазон --------- 110 В/220 В переменного тока/47 ~ 63 Гц
Запуск импульсного тока -------------- 20A @ 120VAC (холодный запуск)
Диапазон регулировки выходного сигнала -------------- ± 100% (Номинальное выходное напряжение)
Защита от перегрузки ----------------- 105% ~ 200% (номинальная нагрузка), самовосстановление
Защита от перенапряжения ------------------ 115% ~ 135% (Номинальное выходное напряжение)
Защита от короткого замыкания ----------------- самовосстановление
Выход время запуска --------------- ≤ 2S @ 120VAC ≤ 1,0 S @ 230VAC
Время удержания на выходе ------------ ≥ 10 мс при 120 В переменного тока, ≥ 20 мс при 230 В переменного тока
Прочность изоляции ------------------ вход-выход: AC1500V, 1 мин
Вход-Корпус: AC1500V, 1 мин
Выход-Чехол: DC500V, 1 мин
Рабочая среда ----------------- -10 ° C ~ 50 ° C; 20% ~ 90% RH (без конденсации)
