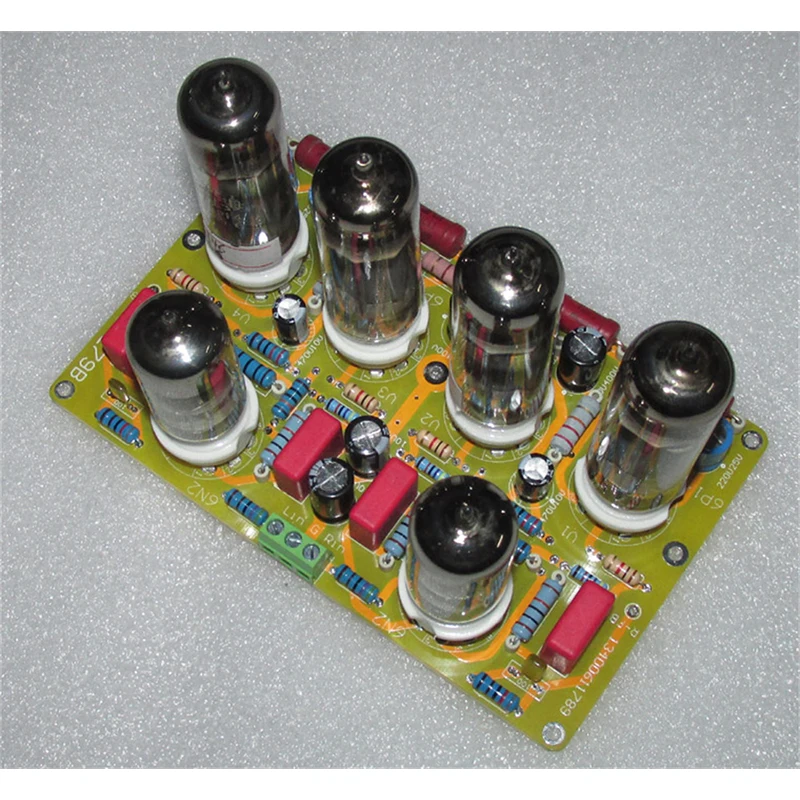

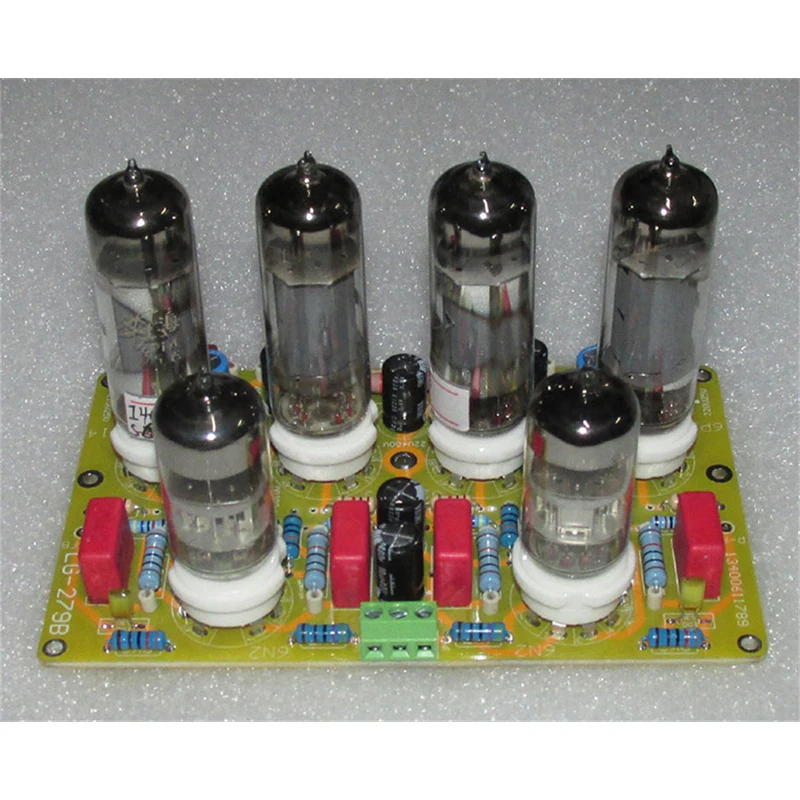

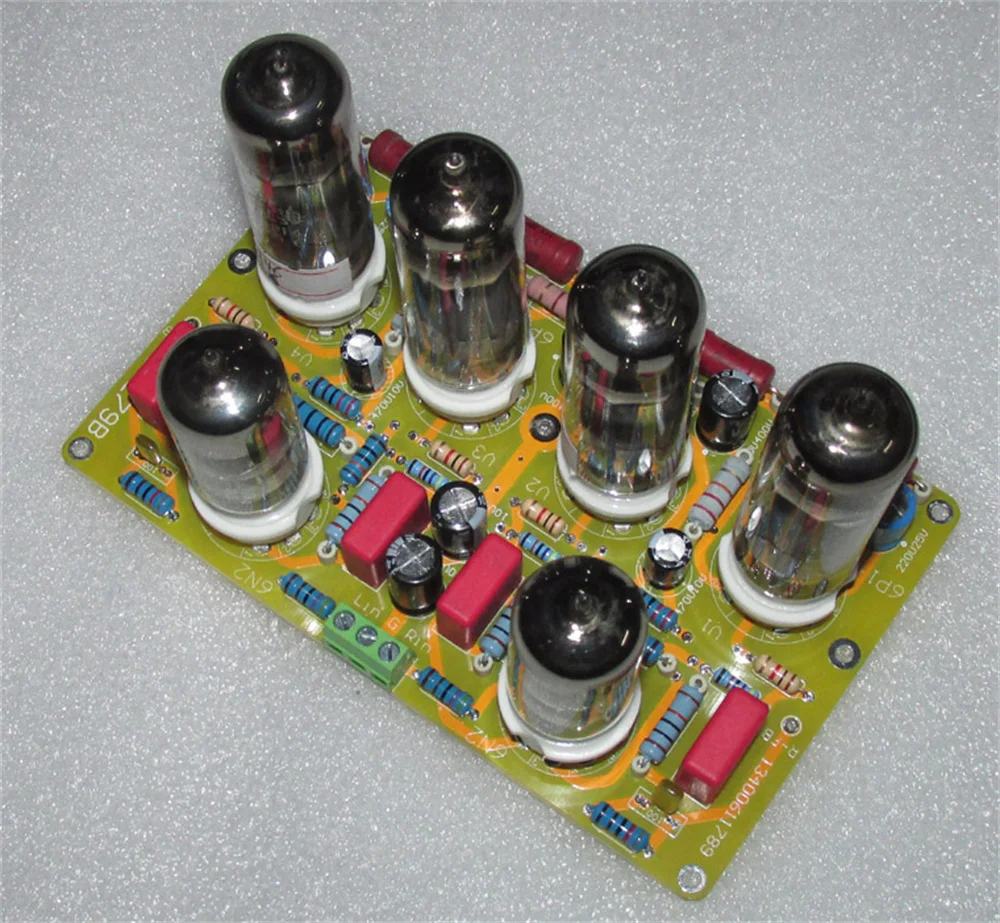

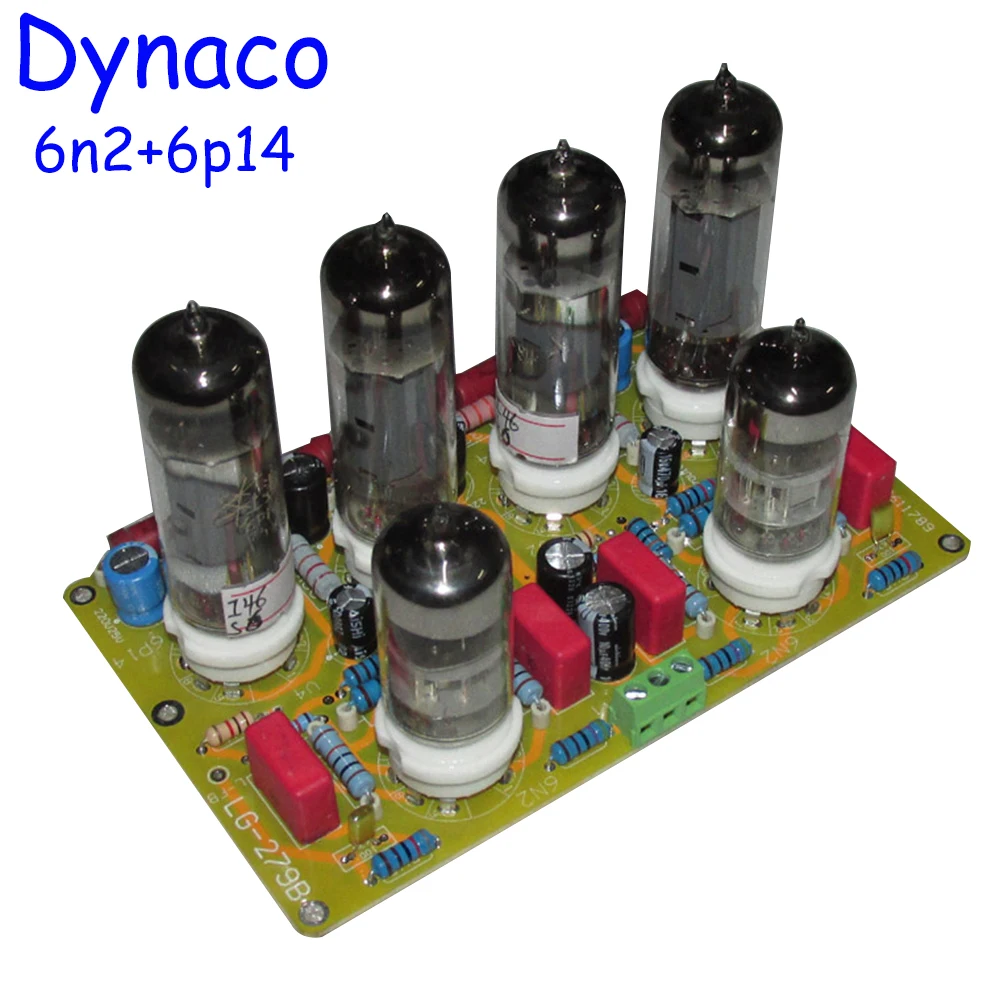

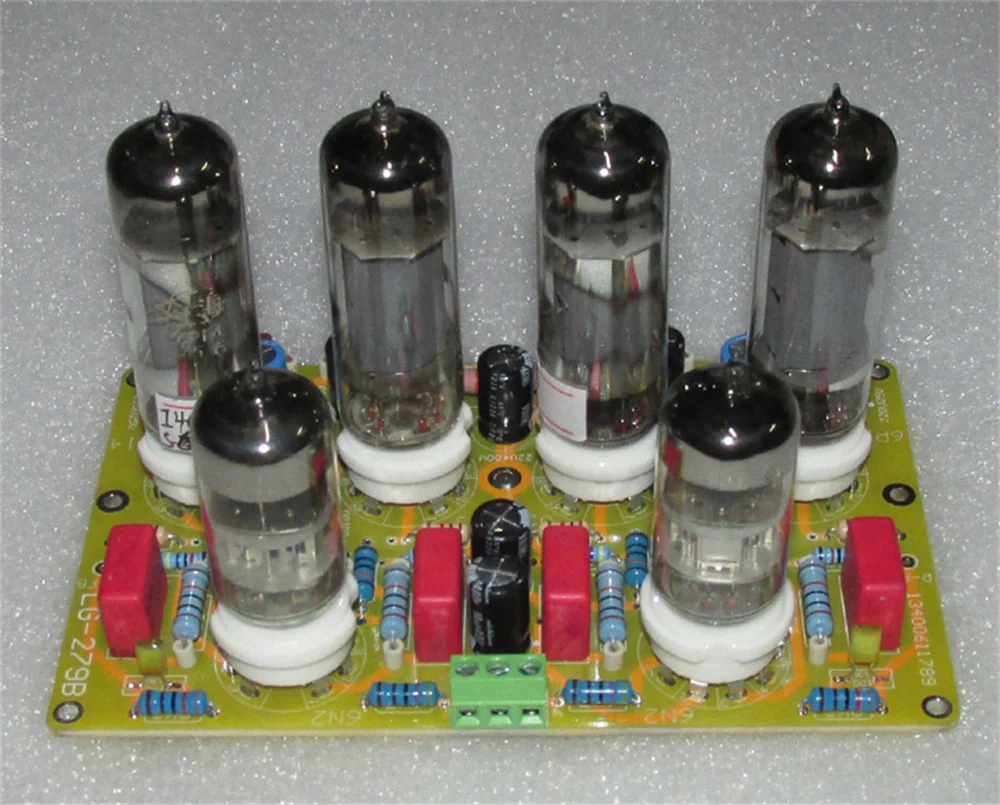

Dynaco 6N2 + 6P14 ламповый усилитель push-pull line стерео усилитель мощности

Известный американский аудио Dynaco ламповый усилитель известен, и никто не знает об этом.

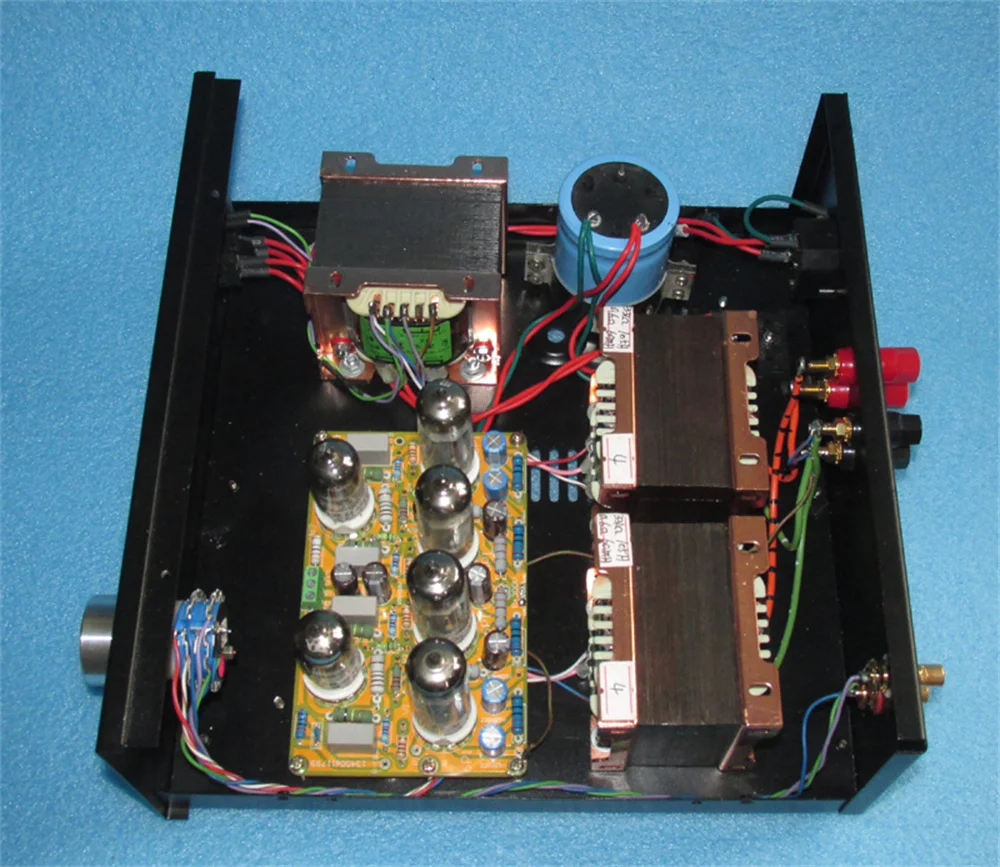

Плата усилителя должна быть внешне нажата с блоком питания и трансформатором, а блок питания фильтруется CRC. S/N всей машины может быть до-107дб A Взвешивание (абсолютное остаточное напряжение шума 160uV). Такой низкий уровень шума в основном только тогда, когда уши близки к динамику. Немного шума. Если используется Фильтр Индуктивности, это будет глазурь на торте.

Примечание:

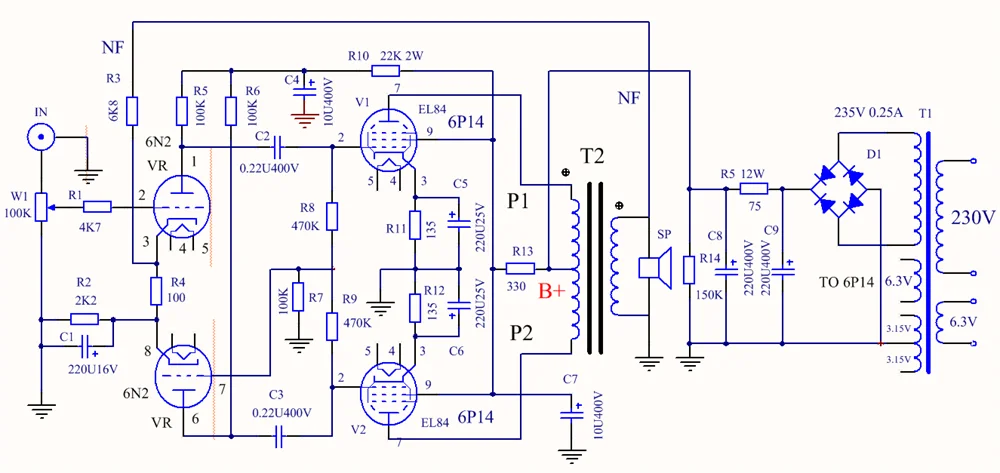

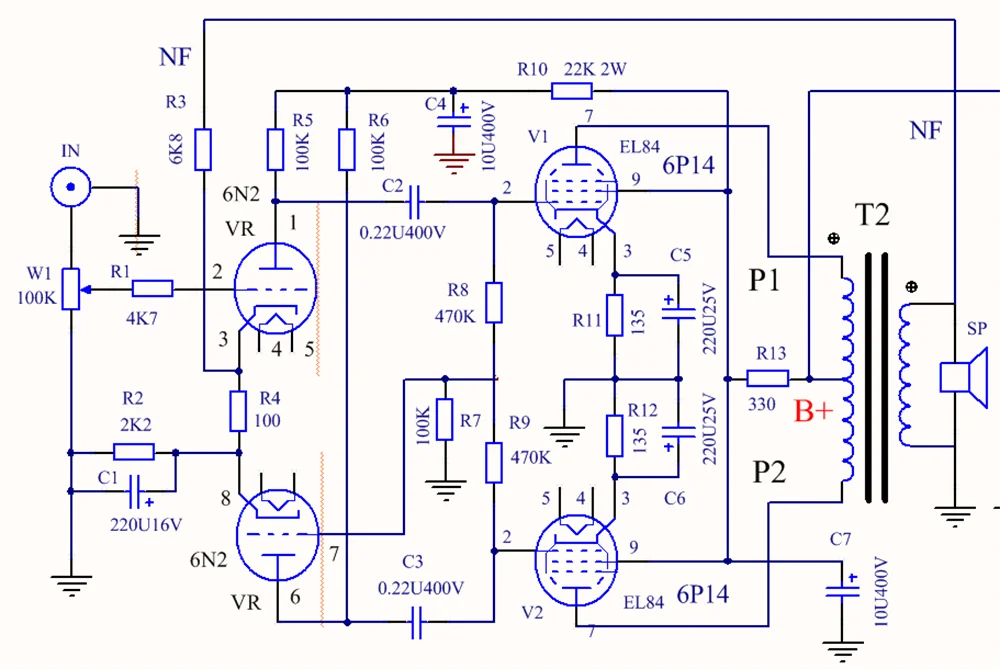

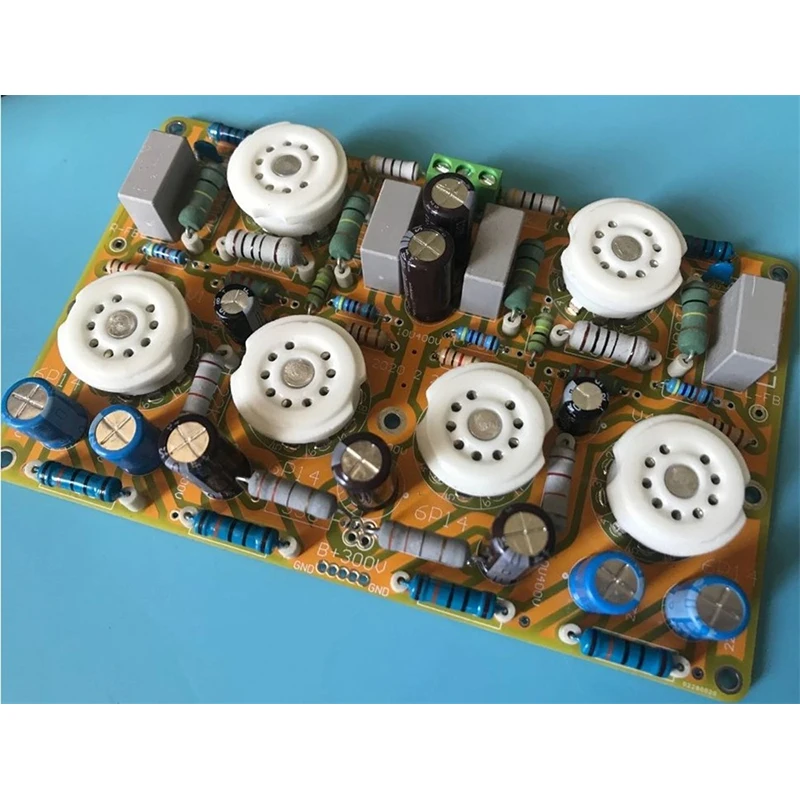

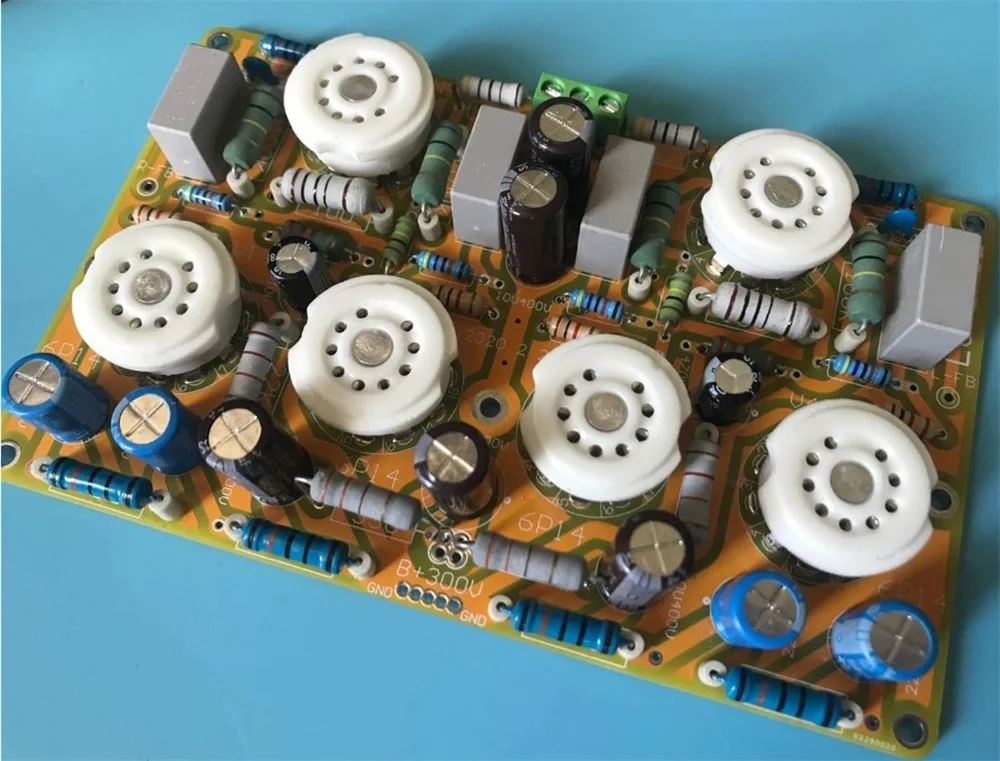

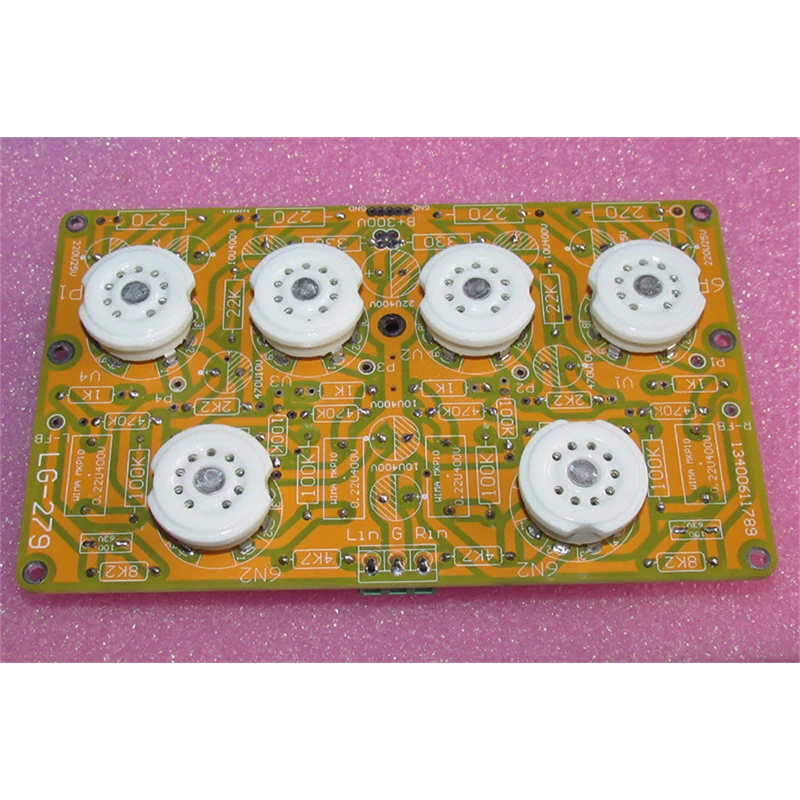

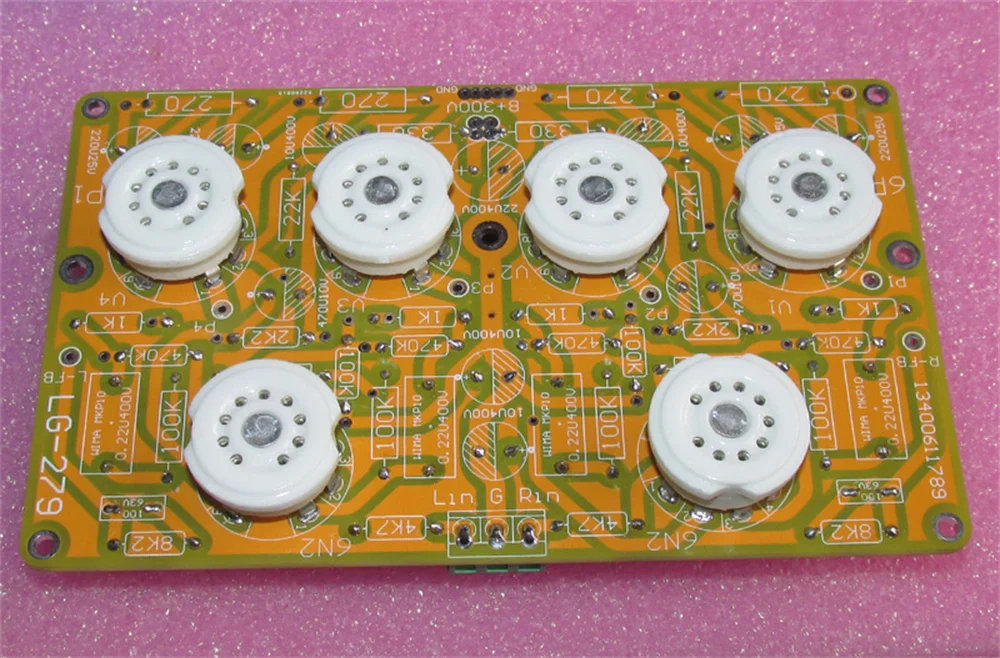

P1 и P3 на плате-это верхняя трубка, а P2 и P4-Нижняя трубка. Потенциометр громкости и источник питания не на плате и должны быть собраны отдельно. Вторичный полюс выходного трансформатора должен быть заземлен, и фаза выходного трансформатора не должна быть неправильно подключена.

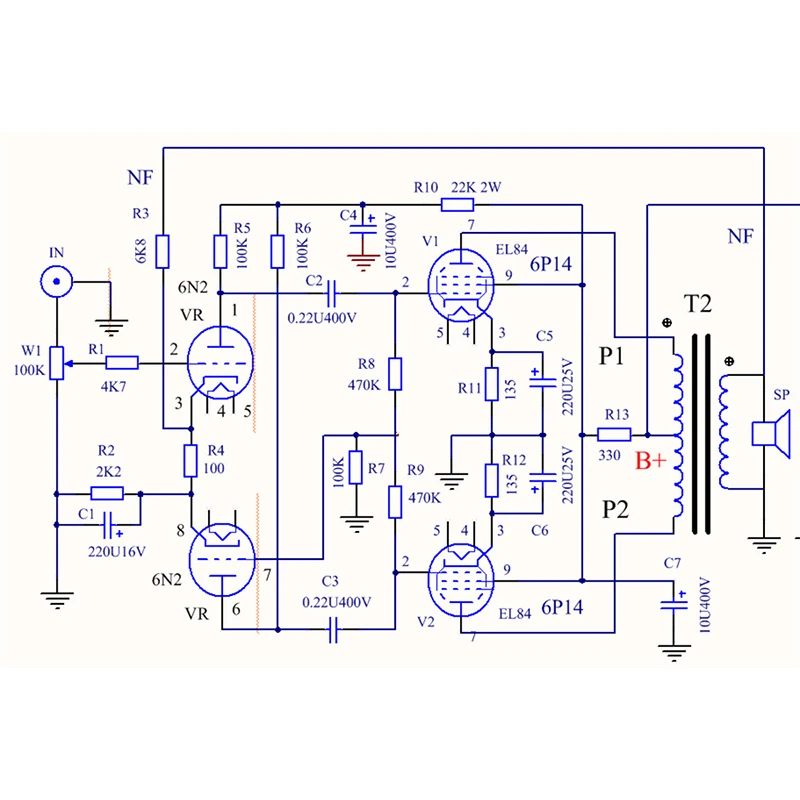

Дополнительное описание цепи:

Резистор с большим циклом отрицательных отзывы подключен к выходному терминалу динамика, и выходной терминал динамика 0 должен быть заземлен.

Выходной режим этой линии-это стандартное соединение, а не трехступенчатое соединение.

Для подавления и устранения накипи, вы можете добавить Балансирующий резистор на нити или попытаться Заземлить один конец нити.

Подтвердить:

Компоненты на готовой доске отличаются из-за различных партий сборки. Типы, бренды, модели, спецификации и параметры некоторых компонентов будут немного отличаться. Компоненты и параметры, собранные на полученной плате, должны превалировать! Некоторые компоненты на печатной плате-это продукты, разбираемые вручную, а готовые платы тестируются и продаются нормально.
