Особенности
Прочный металлический внешний корпус, поворотный рычаг Макс. ± 95 ° Колесо холостого хода из нержавеющей стали, Дырокол и пружина Селективный кабельный сальник M18x1.5
Параметры

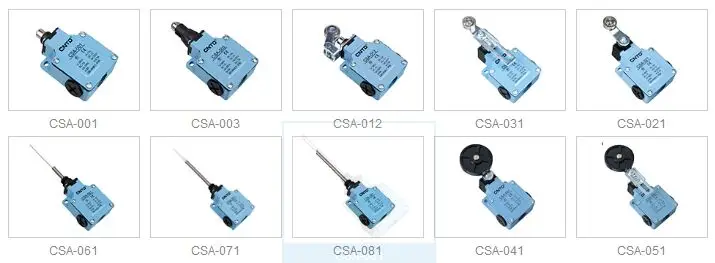

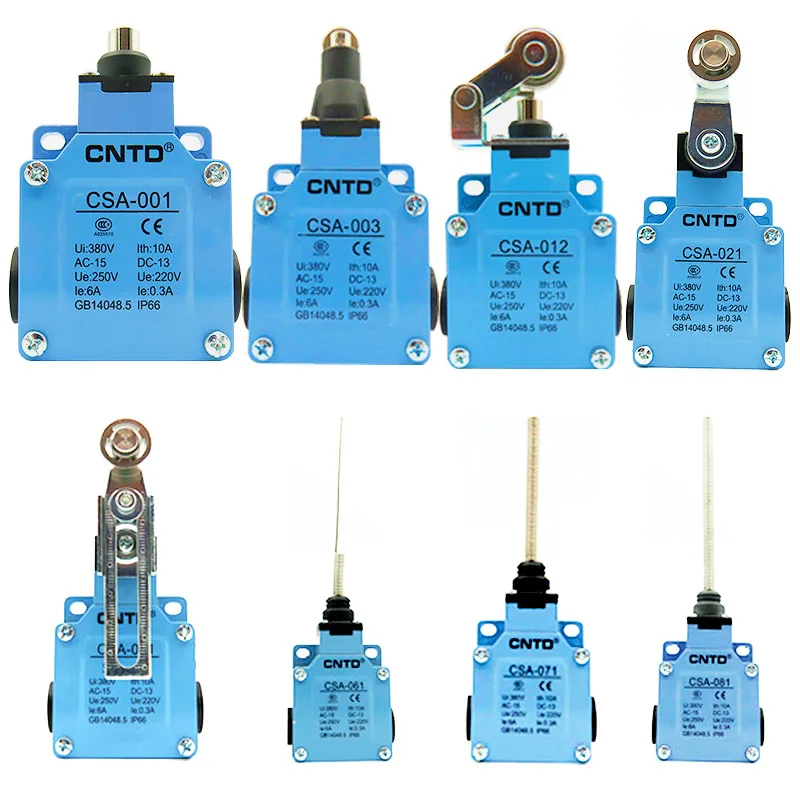

Модель
CSA

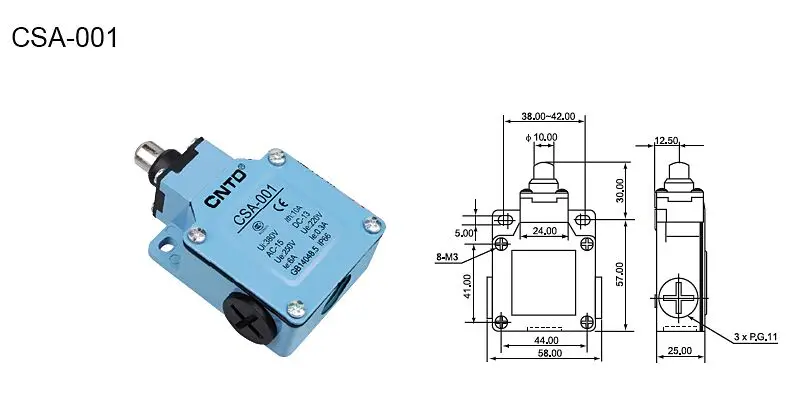

CSA-001

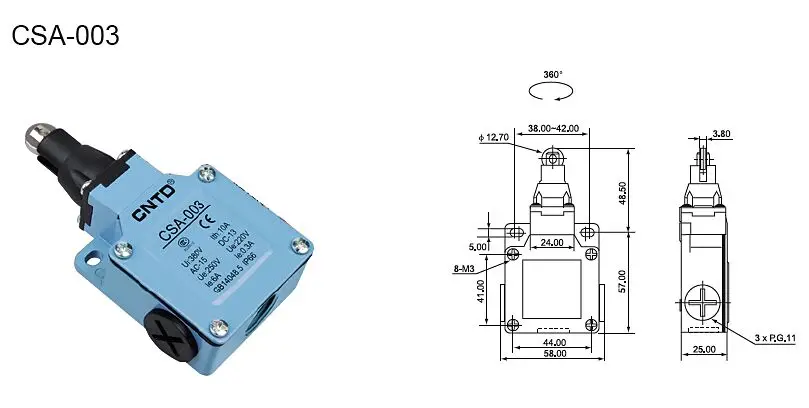

CSA-003

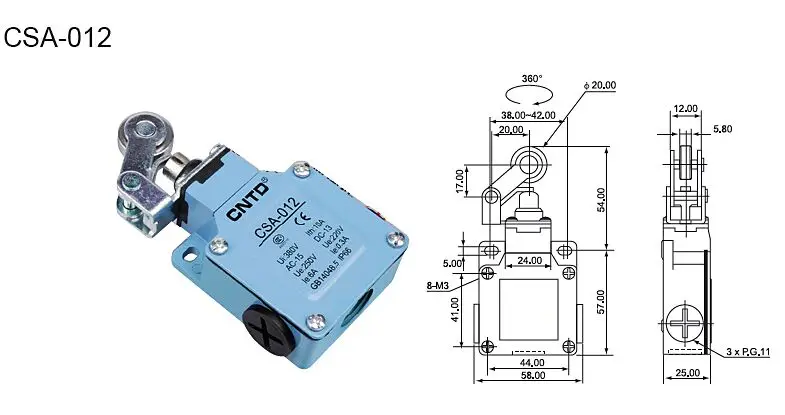

CSA-012

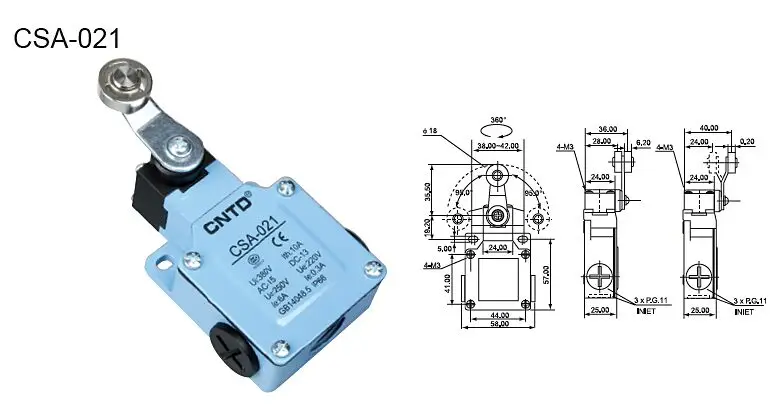

CSA-021

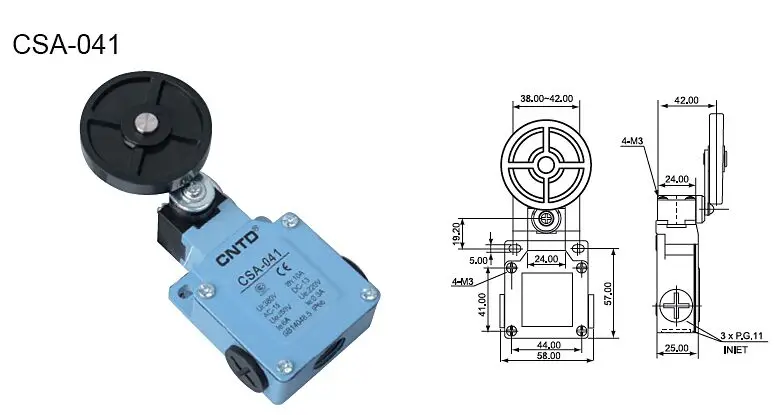

CSA-041

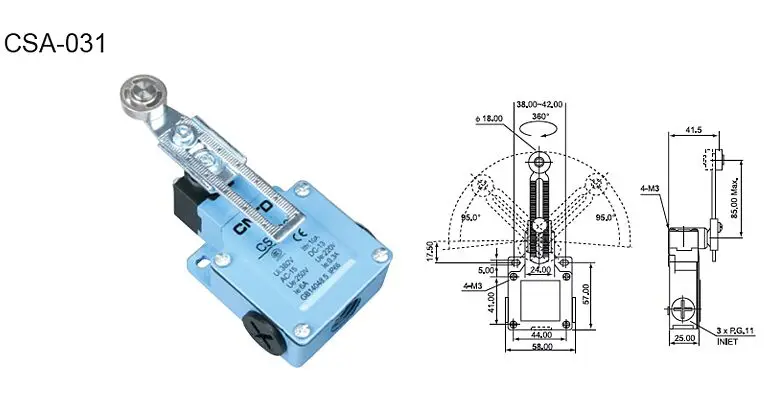

CSA-031

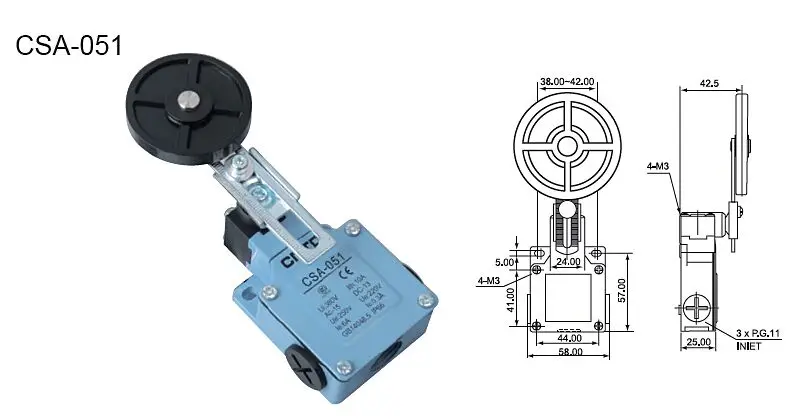

CSA-051

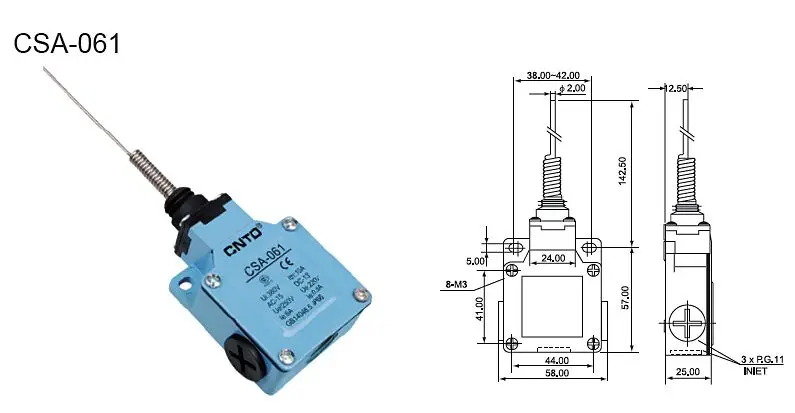

CSA-061

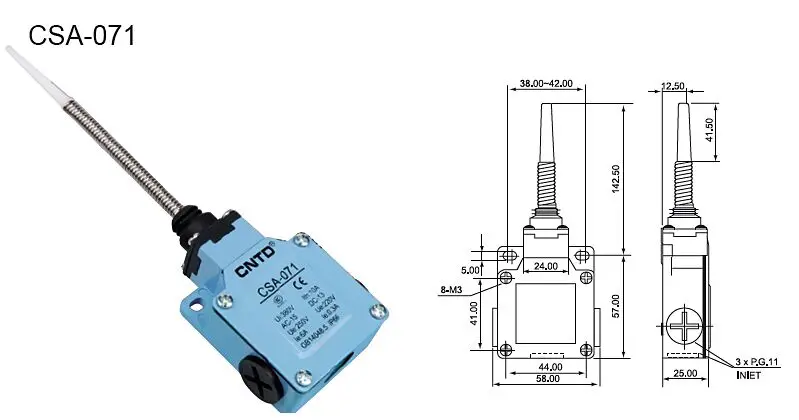

CSA-071

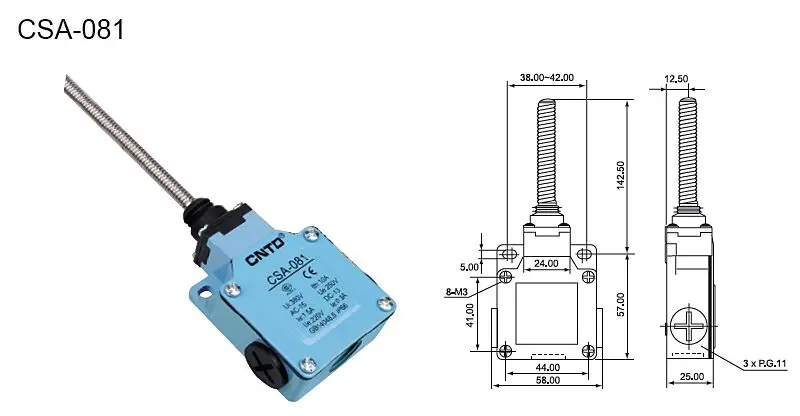

CSA-081
Рабочая сила
(Макс.)
800 г
800 г
800 г
400g-см
400g-см
400g-см
400g-см
150 г
150 г
150 г
Сила отпускания
РЧ (мин)
400 г
400 г
400 г
100g-cm
100g-cm
100g-cm
100g-cm
50 г
50 г
50 г
Предварительная доставка
PT (макс)
1,8 мм
1,8 мм
1,8 мм
20 °
20 °
20 °
20 °
30 мм
30 мм
30 мм
Положение отключения
TP ± 10%
2,0 мм
2,0 мм
2,0 мм
22,5 °
22,5 °
22,5 °
22,5 °
22,5 °
22,5 °
22,5 °
Дифференциальный механизм
MD (макс.)
1,2 мм
1,2 мм
1,2 мм
10 °
10 °
10 °
10 °
14 °
14 °
14 °
Для путешествий
От (мин.)
4,0 мм
4,0 мм
4,0 мм
75 °
75 °
75 °
75 °
20 мм
20 мм
20 мм
Итого, путешествия
TT
5,8 мм
5,8 мм
5,8 мм
95 °
95 °
95 °
95 °
50 мм
50 мм
50 мм
Роторная индексация
22,5 °
22,5 °
22,5 °
22,5 °
Характеристика
Механизм двойного разрыва
INO + INC Force Break snap action
Номинальное напряжение/ток
10(4)A, 125, 250VAC / 6(2)A, 380VAC для индукционной нагрузки, Cosφ = 0,4
Контактное сопротивление
Макс. 25mΩ (начальное значение)
Сопротивление изоляции
100mΩ мин. (при 500VDC)
Диэлектрическая прочность
1000VAC, 50/60 Гц в течение 1 минуты между клеммами одинаковой полярности
1500VAC, 50/60 Гц в течение 1 минуты между током-переноской и нетоком-переносными металлическими деталями
1500VAC, 50/60 Гц в течение 1 минуты между каждым терминалом и землей
Электрический срок службы
500000 at 10A 250VAC резистивный
Механический срок службы
10, 000, 000 операций мин. (при номинальных условиях)
Рабочая скорость
5 мм/сек. до 0,5 м/с
Степень защиты
IP66
Температура окружающей среды Rised
Макс 30
Температура окружающей среды при номинальном напряжении/токе
Соответствие стандартам
Cenelec EN 50041, EN 50047, IEC 337-1, VDE 0660
Рабочая температура
-5 ~ + 65 (без глазури)
Температура хранения
-5 ~ + 65 (без глазури)
Humdity для окружающей среды
95% RH Макс.
Ударопрочность
Механическая прочность: 1000 м/с2 мин.
Неисправность: 300 м/с2 мин.
Частота вибрации
Неисправности: от 10 до 55 Гц, 1,5 мм двойная амплитуда
Клеммная винтовая сила кручения
6-8 кг-см
Прочие винтовые Торсионные силы
Крышка 12-14 кг-см/головка 8-9 кг-см/крепление 50-60 кг/см
Диаметр голой проволоки
Φ2 Max
Диаметр кабеля
Max 12 Max(IP 65 при использовании кабеля φ8-9)
