Скачиваемый программатор CSR USB-SPI-S с Bluetooth, инструменты для отладки, 1,8 в, 3,3 В, новинка сделай сам

Описание характеристики:

1. Предоставляем 3,3 V и 1,8 V двойной выходной мощности, простых в использовании!

2. Повысить уровень SPI функция переключения, поддержка 3,3 V и 1,8 V (регулятор напряжения Выключатель версия фирменного)!

3. Увеличьте предохранение от тока PTC, ограничение по току 500 мА, но после этого потревожитесь о неправильном соединении, короткое замыкание не боится (версия переключателя напряжения Фирменная)!

4. Процесс питания чище, танталовые конденсаторы используются для развязывания, и два 220 мкФ Танталовые Конденсаторы встроены (версия с переключением напряжения является собственностью)!

Примечание: В связи с SPI напряжение спецификации, мы все знаем, что порт ввода-вывода напряжение CSR86XX серия 1,8 V, таким образом, SPI программирования напряжения тоже нужна 1,8 V. Конечно, используя 3,3 V также может работать, но в том случае, если вы пользуетесь уровень SPI 3,3 V, вероятно, приведет к тому, что 5/1000 чип повреждения,

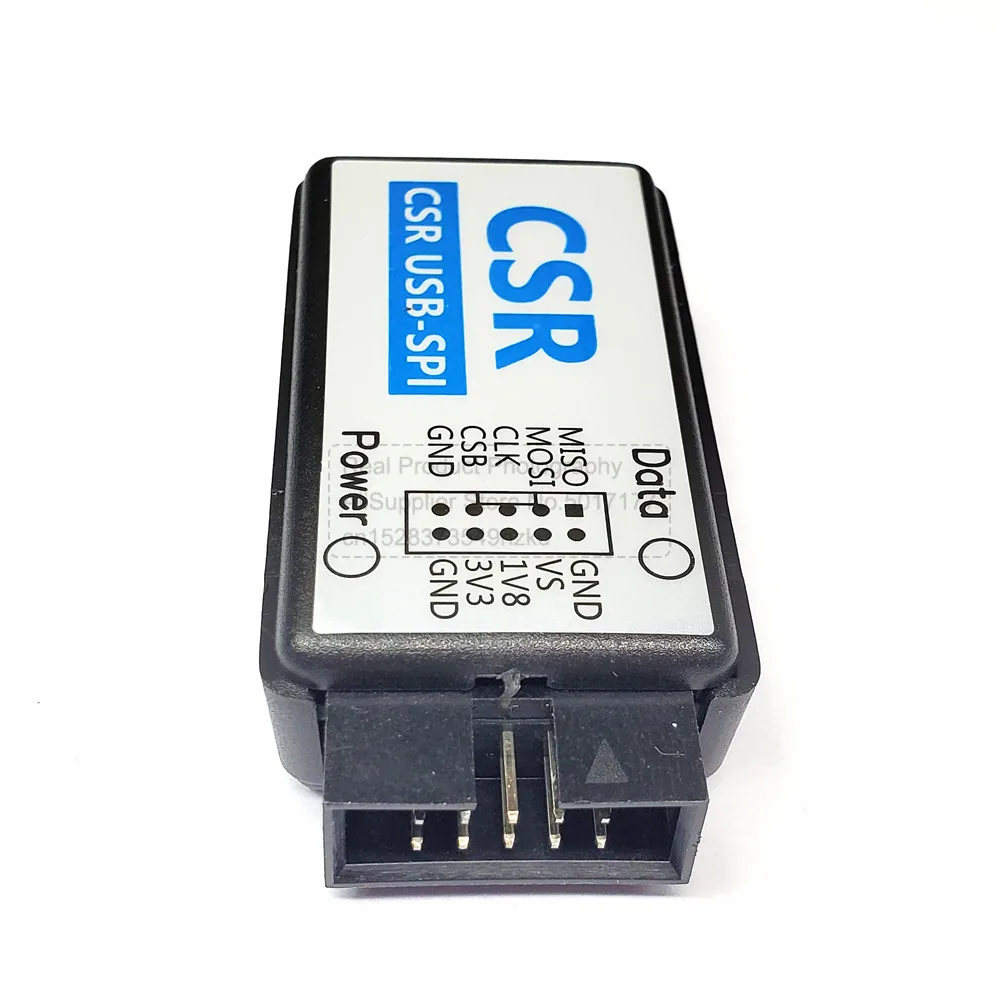

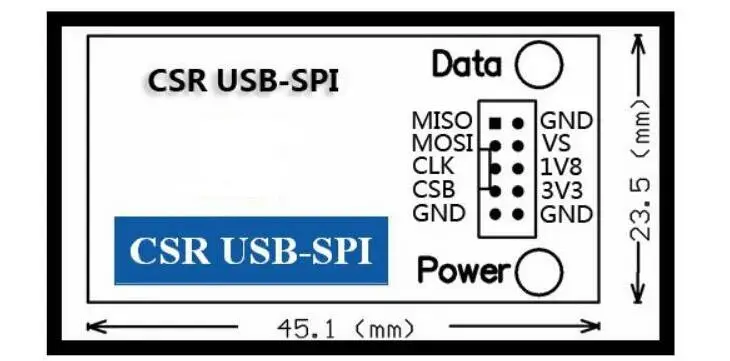

Описание штифта:

1. MISO, CLK, CSB и CLK являются интерфейсами записи SPI. Они подключены к интерфейсу SPI чипа CSR Bluetooth. По умолчанию уровень SPI 1,8 V! (Эксклюзивный вариант переключения напряжения)

2. 3V3, 1V8 защищены выходная мощность, может обеспечить ток менее 500 мА (более 500 мА будет автоматически защищать)! (Эксклюзивный вариант переключения напряжения)

3. VS-это порт выбора напряжения SPI. В тех случаях, когда против плавает (с внутренним подтягивание), SPI уровень 1,8 V. В тех случаях, когда против основывается, SPI уровень 3,3 V! (Эксклюзивный вариант переключения напряжения)

4. RST является штифтом сброса писателя, а RST high signal сбрасывает писатель. (Обычный выпуск)

Характеристики CSR USB-SPI:

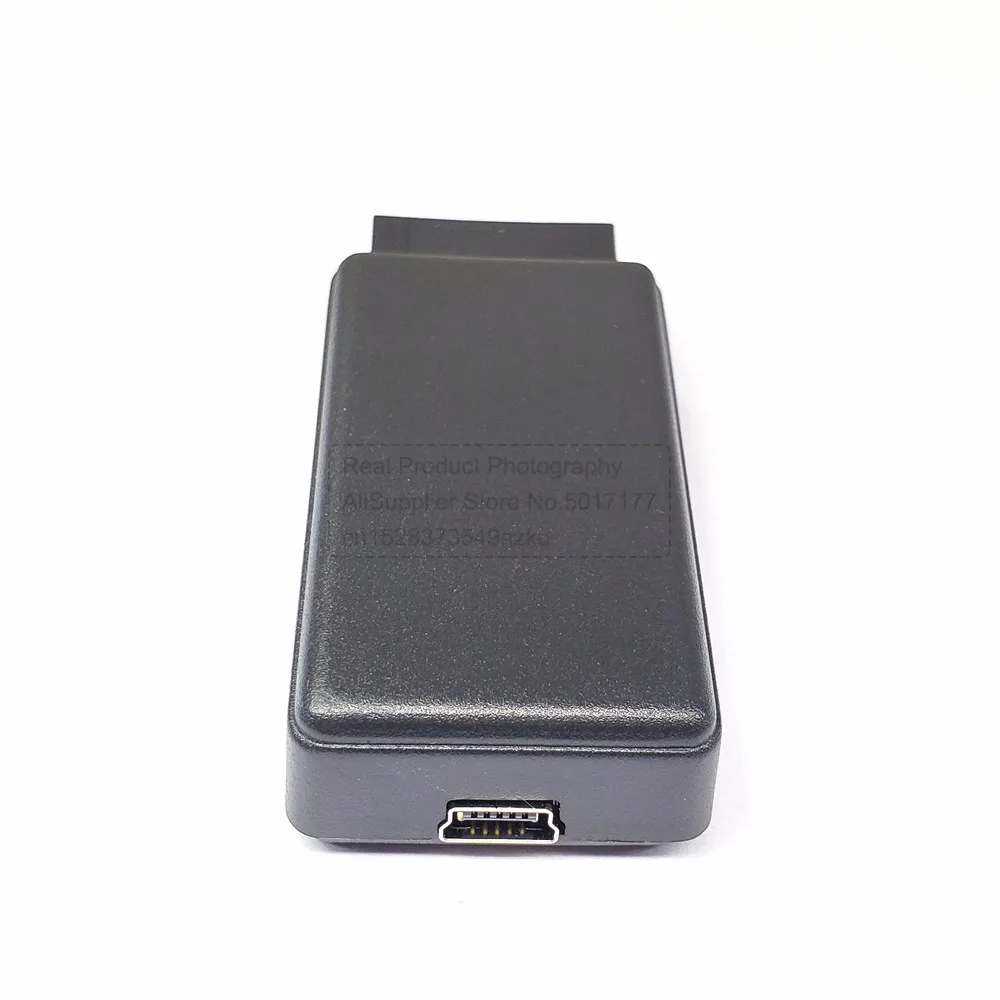

1. Отладчик CSR USB-SPI-это реальный интерфейс USB, гораздо быстрее, чем скорость параллельного порта, и он решает проблему, что компьютер не имеет параллельных пользователей портов.

2. USB-SPI CSR поддерживает полный спектр инструментов для отладки CSR, включая BlueFlash, PSTOOL, BlueTest3, BlueLab и многое другое.

3. USB-SPI CSR может загружать программы отладки через Bluelab, поддерживает отладку точки останова, одношаговую отладку и т. д., а также записывать программы через BlueFlash.

4. Поддерживает все чипы CSR Bluetooth, такие как

Серия BC2 (например, BC215159A и т. Д.)

Серия BC3 (eg BC31A223, BC358239A и т. Д.)

Серия BC4 (например, BC413159A06, BC417143B, BC419143A и т. Д.)

Серия BC5 (например, BC57F687, BC57E687, BC57H687C и т. д.)

Серия BC6 (например, BC6110, BC6130, BC6145, CSR6030, BC6888 и т. д.)

Серия BC7 (например, BC7820, BC7830 и т. Д.)

Серия BC8 (eg CSR8605, CSR8610, CSR8615, CSR8620, CSR8630, CSR8635, CSR8640, CSR8645, CSR8670, CSR8675 и т. д.)

Серия CSRA6 (eg CSRA64110, CSRA64210, CSRA64215 и т. Д.)

Серия CSR10 (например, CSR1000, CSR1001, CSR1010, CSR1011, CSR1012, CSR1013 и т. д.)

Серия CSRB5 (eg CSRB5341, CSRB5342, CSRB5348 и т. Д.)

Серия QCC3/QCC5 (например, QCC3008, QCC5120 и т. д.)

5. Поддерживает все операционные системы Windows:

-Windows 98SE

-Windows ME

-Windows 2000 SP4

-Windows XP SP2 и выше (32 и 64 бит)

-Windows сервер 2003 (32 и 64 бит)

-Windows сервер 2008 / 2008 R2 (32 и 64 бит)

-Windows Vista (32 и 64 бит)

-Windows 7 (32 и 64 бит)

6. Маленький размер, легко носить с собой, размер изделия: 49*28*14 м
