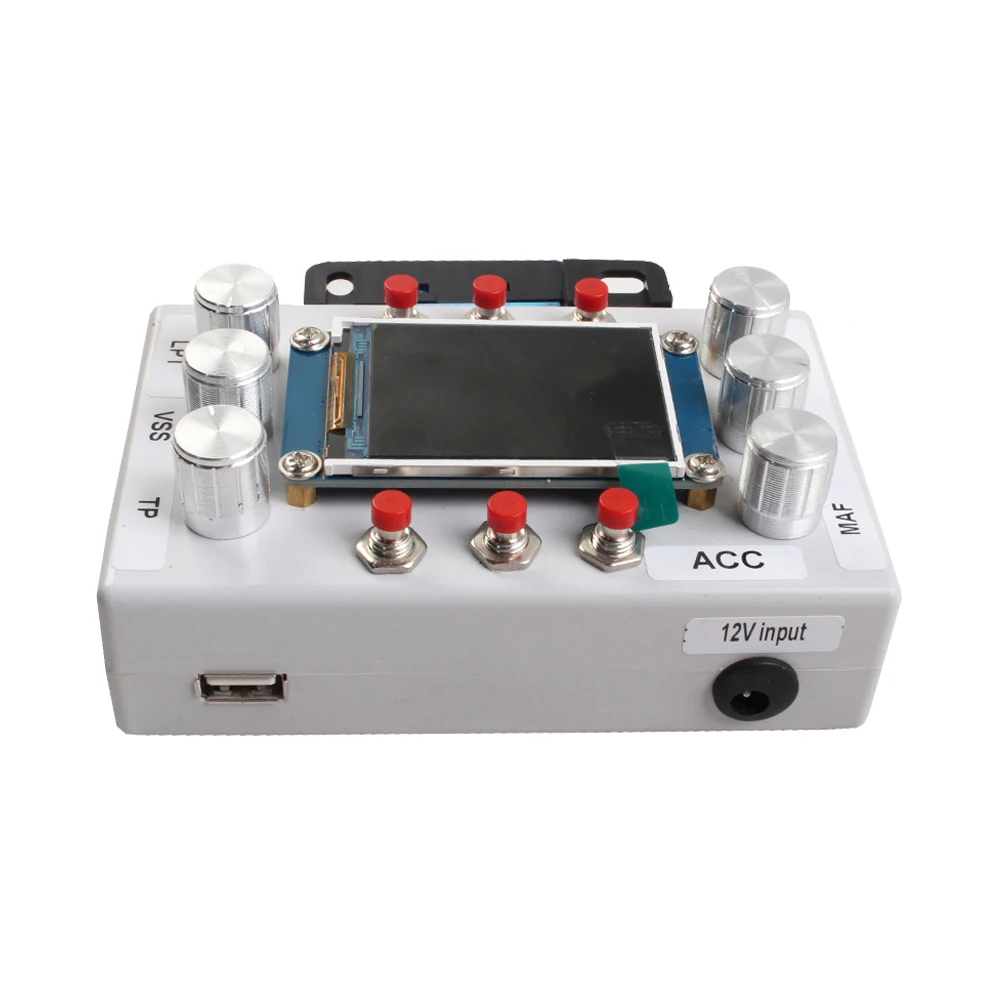

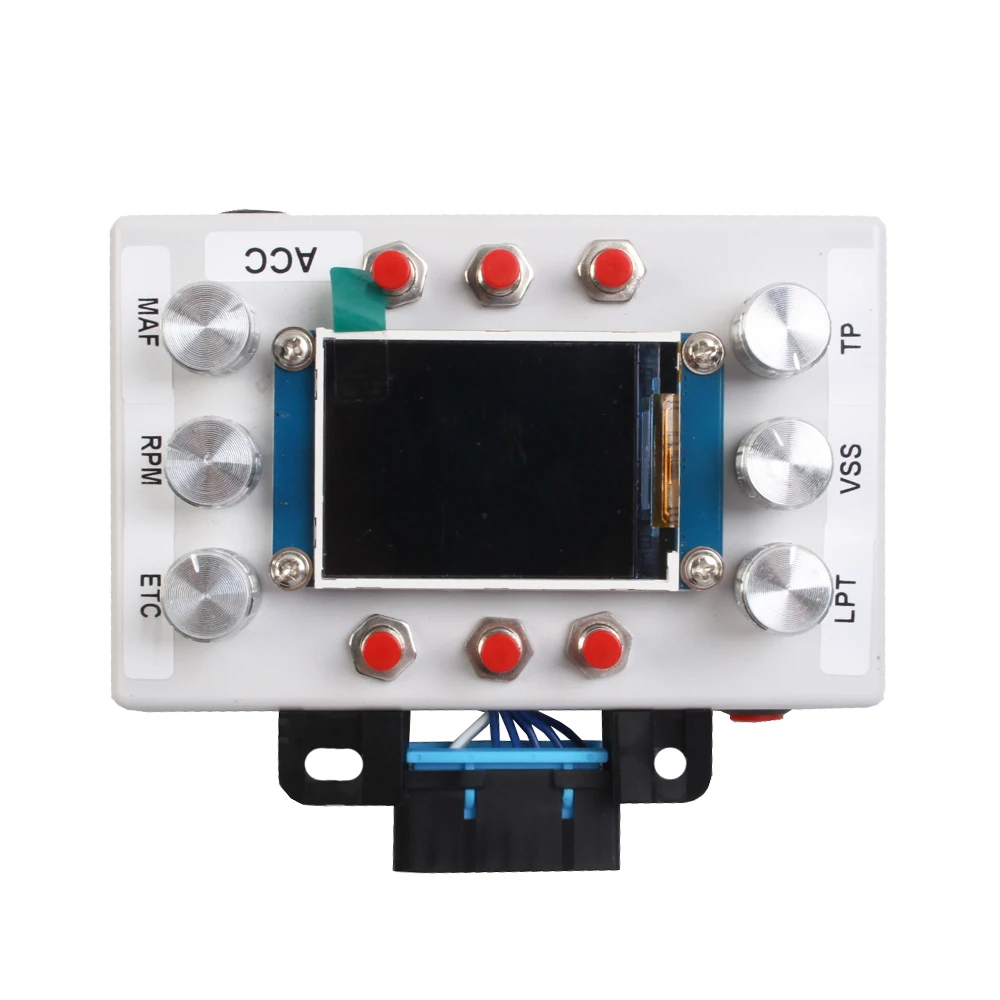

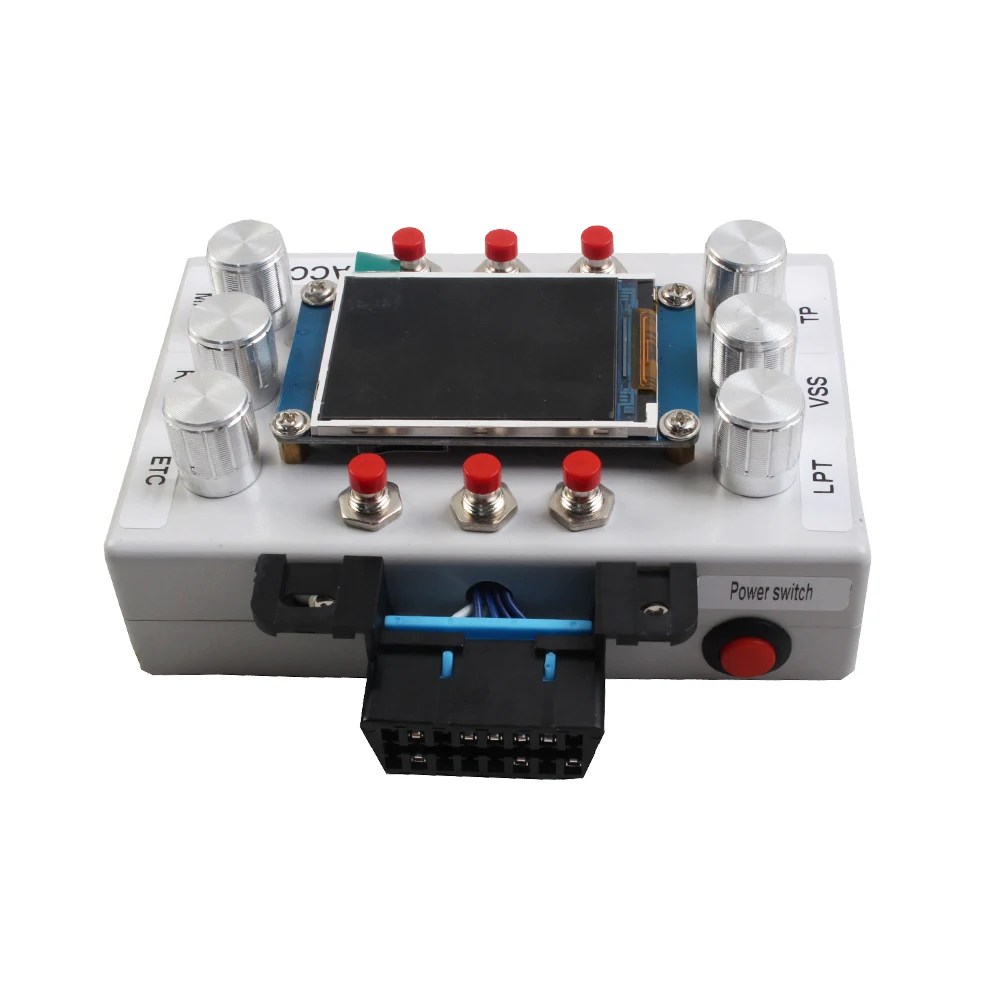

OBDEMOTO 6009 эмулятор Signal Simulator OBDII 16Pin автомобильный ЭБУ симулятор инструмент для OBD-II тестирования разработки продукта
6009 Эмулятор является основной системой моделирования для стандартных транспортных средств OBDII и основным инструментом для разработки и тестирования стандартных продуктов OBDII.Он обеспечивает высокую справочную ценность для техников НИОКР, разрабатывающих стандартные продукты OBDII, значительно уменьшая сложность и цикл развития, а также предоставляет ссылку для студентов и отдельных энтузиастов автомобильных майоров.Его можно использовать в качестве автомобильного симулятора ЭБУ, чтобы углубить их понимание автомобильной автобусной системы.
Параметры оборудования:
Процессор: ARM Cortex Cortex-M3 ядро 32-битный процессорДисплей: 2,2-дюймовый ЖК-дисплей цвет ЖК-дисплей ДисплейРабочее напряжение: 9-15 вРабочая температура: -45 ℃- + 85 ℃Рабочая влажность: < 60%Размер изделия: 125*80*32 мм

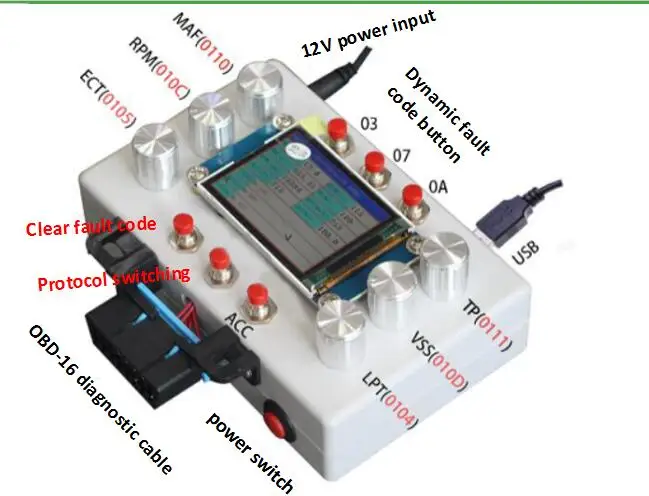

Кнопка переключения протокола:
Нажмите кнопку переключения режима протокола, протокол OBD симулятора будет переключаться в следующем порядке:-ISO15765-4(11B/500K)-ISO15765-4(29B/500K)-ISO15765-4(11B/250K)-ISO15765-4(29B/250K)-Быстрая инициализация KWP2000-Медленная Инициализация KWP2000-ISO9141-2
Кнопки обновления параметров (кнопка симулятора):
-0110 МАФ -- воздушный поток-0111 ТП -- положение дроссельной заслонки-010C об/мин -- скорость двигателя-010D SPD-скорость транспортного средства-0105 и т. Д.-температура охлаждающей жидкости-0104 LPT-расчетное значение нагрузкиВышеуказанные 6 основных параметров OBD могут быть обновлены аналоговой кнопкой и отображены на ЖК-экране.
Кнопка генерации кодов неисправностей:
03 Кнопка --- OBD Режим $03 коды неисправностей07 Кнопка --- OBD Режим $07 коды неисправностейКнопка 0A --- OBD Режим $ 0A коды неисправностейПо умолчанию симулятор не имеет кодов неисправностей. Каждый раз, когда вы нажимаете кнопку, будет генерироваться новый код неисправности, одновременно до 5 кодов неисправности. После того, как 04 чиста команда кодов неисправностей от детектора, коды неисправностей очищены.
Кнопка сброса кодов неисправности:
Нажмите кнопку, чтобы очистить все коды неисправностей.
Кнопка ACC:
Статус ACC переключатель включен по умолчанию, нажмите кнопку, чтобы включить/выключить.ACC ON: индикатор состояния покажет текущий протокол OBD симулятора.ACC OFF: в строке состояния будет отображаться 'ACC OFF'.
