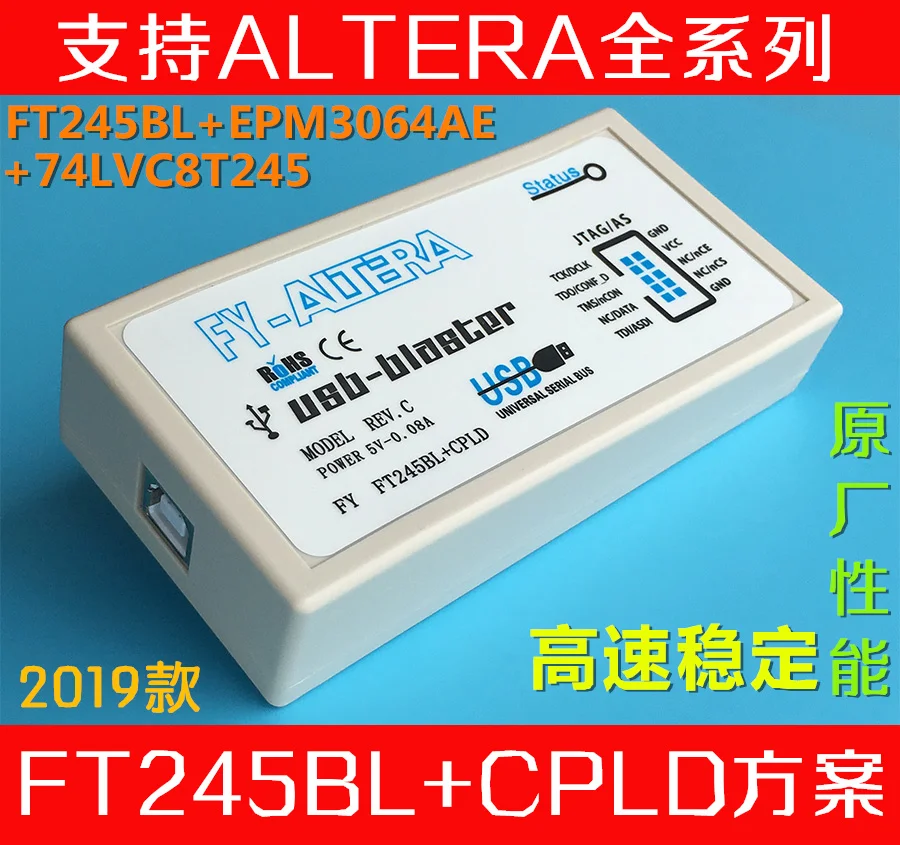

FY Altera USB Blaster загрузка линии FPGACPLD загрузчик RE V.C FT245BL + EPM3064AE + 74LVC8T245 + LVC4T245

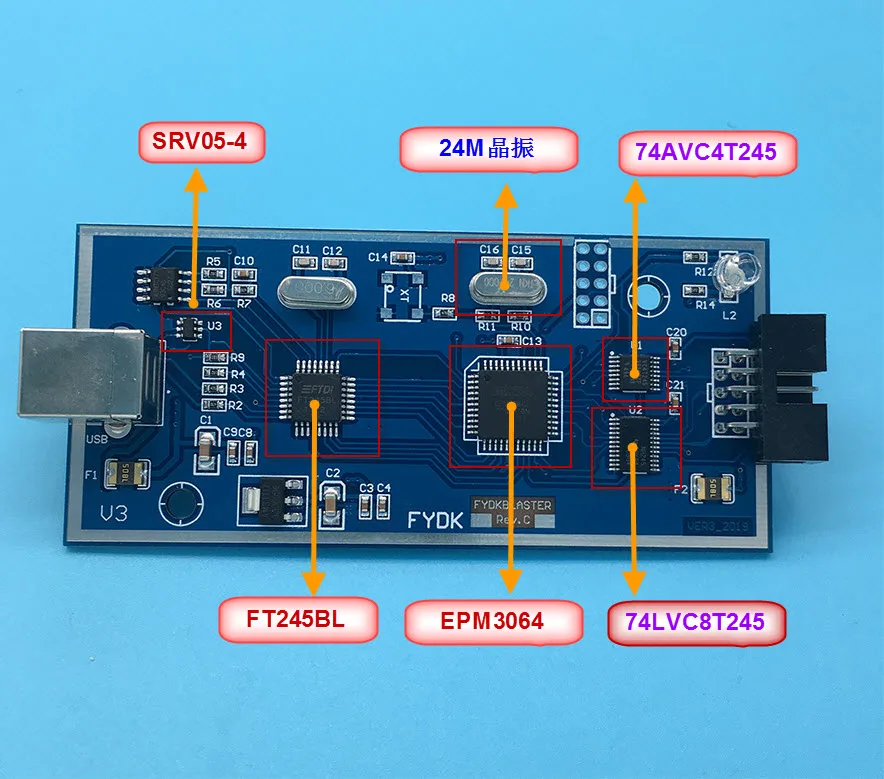

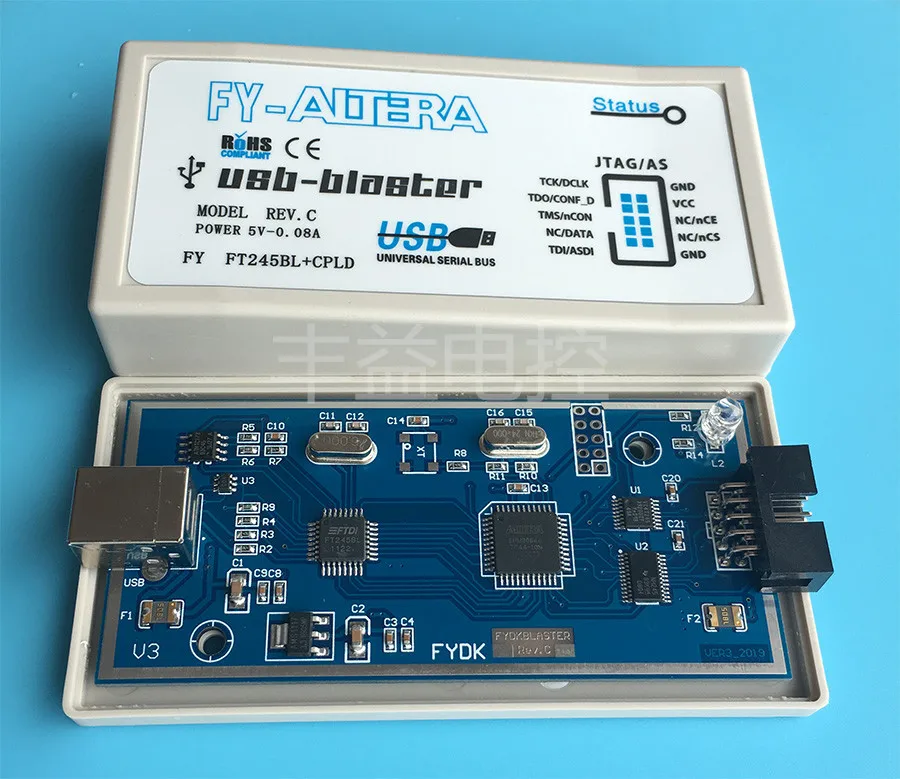

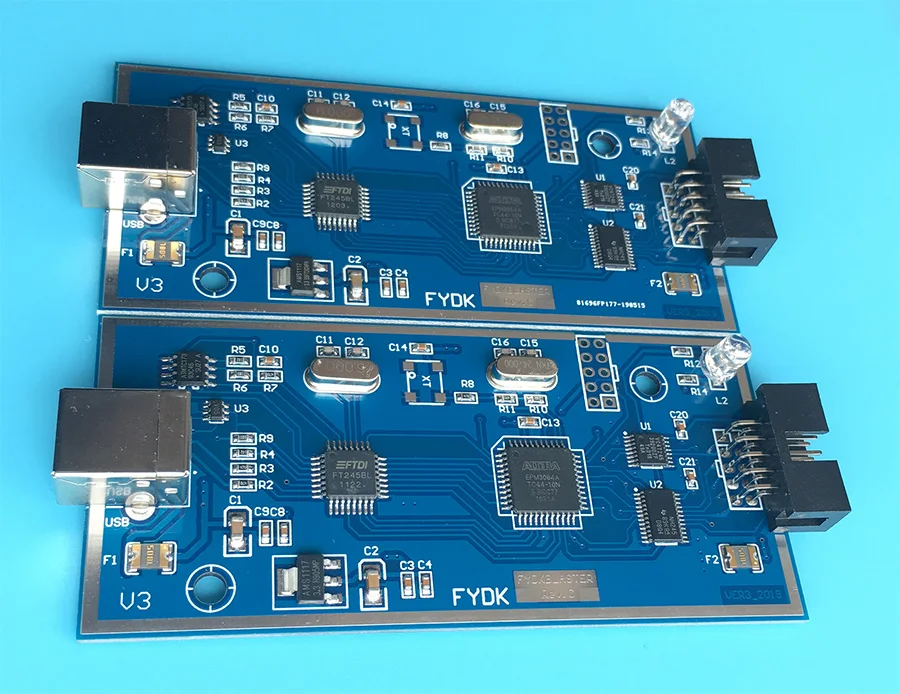

[Преимущества кабеля для загрузки FY-USB BLASTER] Используя FT245BL + EPM3064AE + 74LVC8T245 + LVC4T245 решение, связанную с вашей учетной записью скорость такая же, как и оригинальные, фабричные, по цене производителя, и интерфейс напряжение поддерживает 1,5 V-5V. Эта схема быстрее и стабильнее, чем другие схемы (например, микрокомпьютер с одним чипом, 68013, версия скорости и т. д.). Скорость JTAG быстрее, чем аналогичное решение с помощью FT245R + EPM3064AE, особенно скорость загрузки в режиме AS как минимум в 4 раза быстрее. Причина-FT245R + EPM3064AE решение на рынке: FT245R не имеет внешнего EEPROM и 6M кристаллического осциллятора, И CPLD часть использует 12 м кристаллический осциллятор (и наше оригинальное решение использует 24 м кристаллический осциллятор). 1. Используя оригинальный заводской план, скорость загрузки быстрая и производительность является наиболее стабильной. 2. Поддержка всех чипов FPGA/CPLD ALTERA. 3. Так как загрузка не должна быть подключена и запущена во второй раз, и программа может быть запущена непосредственно после загрузки. 4. Полная поддержка операционных систем, таких как XP/WIN7/WIN8/WIN10. 5. Двойная страховая трубка + SRV05 многогранная защита Поддерживаемые серии FPGA: Stratix v stratix. И Stratix Iil Stratix Il, Stratix II GX и Stratix GX Arria 10, Arria V, Arria II GX Arria GX, Cyclone V, Cyclone Iv Циклон il max 10 Как настраиваемая серия чипов: EPCS, EPCO, EPCO-L

Характеристика:

1. Стабильная поддержка встроенных функций логического анализатора SignalTap II, захват данных никогда не будет запутанным!2. Поддерживает полный спектр устройств ALTERA. Абсолютно полная серия, не беспокойтесь, если устройство не поддерживает егоCPLD: MAX3000, MAX7000, MAX9000, MAXII и т. Д.FPGA: Stratix, StratixII, stratitxiii, Cyclone, CycloneII, CycloneIV, Cyclone V, MAX10, ACEX1K, APEX20K и FLEX10K и т. Д. Активные последовательные устройства конфигурации: EPCS1, EPCS4, EPCS16, EPCS64 и т. Д.Усовершенствованные устройства конфигурации: EPC1, EPC4 и т. Д.3. Поддерживает три режима загрузки: AS, PS и JTAG; [с проверкой и функцией проверки банкнот, эта функция не поддерживается через USB бластеры многих производителей]4. Поддержка связи со встроенным мягким процессором Nios II и отладкой в системе, последняя версия прошивки Rev.C!;5. Быстрая скорость: в 6 раз быстрее, чем обычно используемая параллельная линия загрузки ByteBlasterII;6. Простота в использовании: квадратный порт USB type B, легко подключается, двухцветный светильник индикатора состояния делает отладку более удобной.7. Необходимо: в настоящее время, ноутбуки почти устранили параллельный порт, поэтому часто используемые ByteblasterMV и ByteblasterII линии загрузки больше не могут быть использованы на ноутбуке, так что для пользователей ноутбуков, удобно и необходимо использовать usb-кабель для загрузки.8. Он полностью совместим с usb-блоком ALTERA, а использование, функция и производительность соответствуют оригинальной линии загрузки ALTERA.

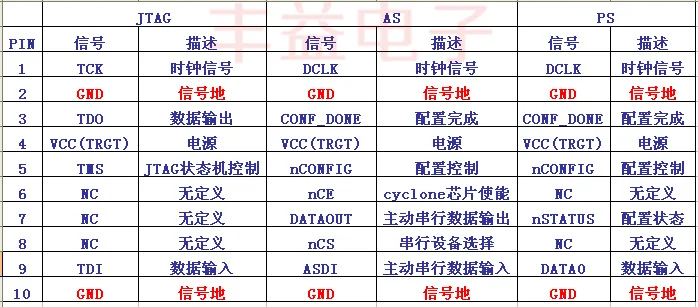

2. Определение штифта: принять стандарт Altera и определить следующим образом: В следующей таблице приведены три определения интерфейса JTAG, AS и PS:

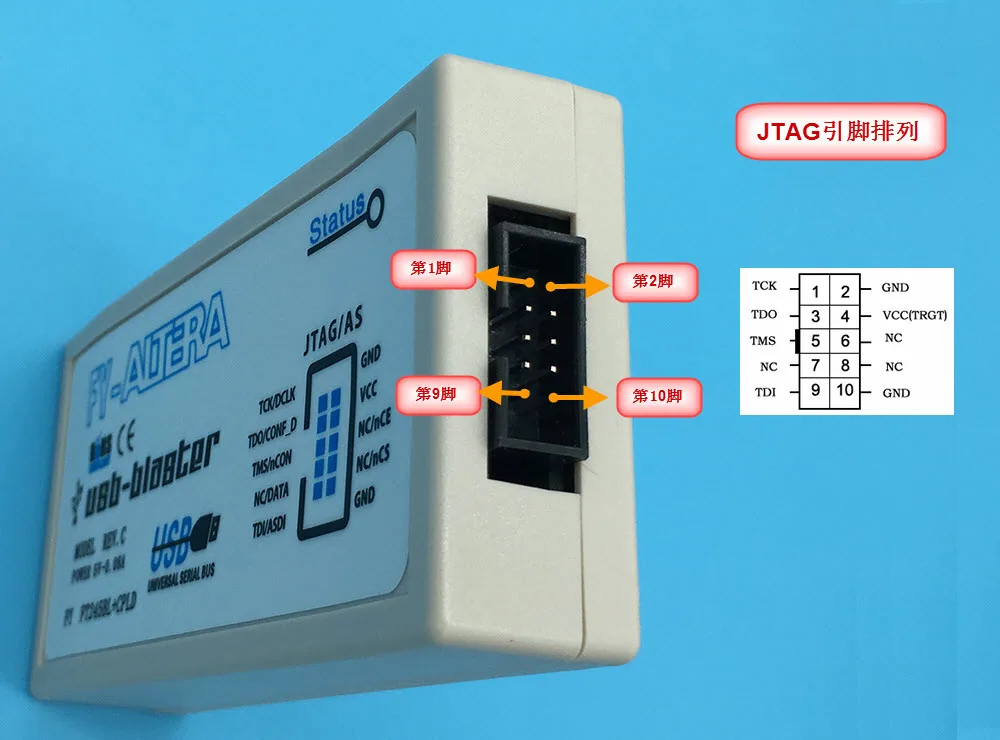

Стандартный интерфейс JTAG:

Стандартный интерфейс AS:

Стандартный интерфейс PS:

Физический интерфейс:

Конфигурация системы

1. Поддержка Windows XP, Windows Vista, Windows S7 (32 бит/64 бит), Windows 10(32 бит/64 бит) системы, интерфейс USB 2,0;2. Quartus II версии 4,0 и выше (последняя версия Quartus II 18,0).

Список доставки

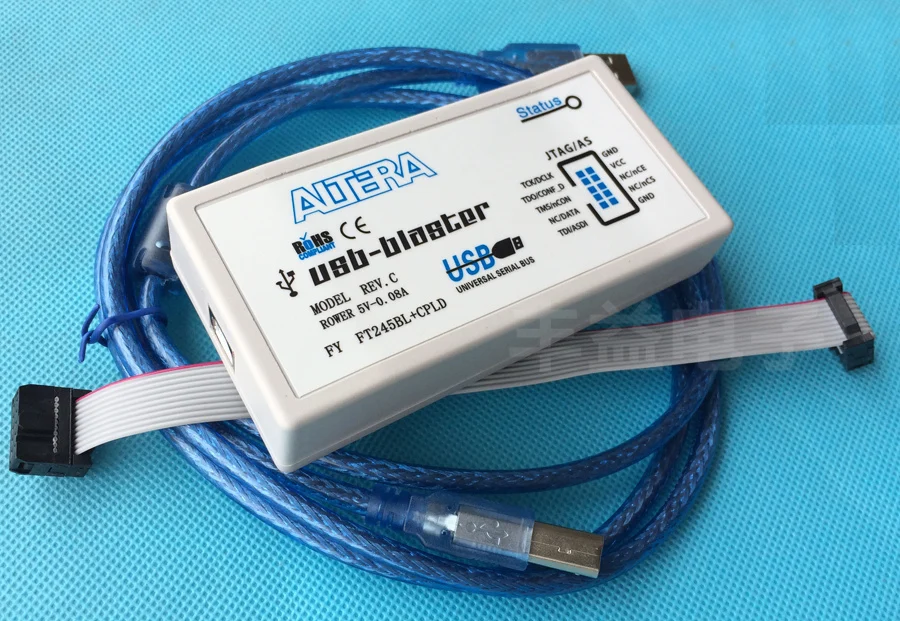

1. Высокоскоростной USB Blaster программатор 1 единица2. 1 высококачественный синий 96-series USB кабель для печати3. 10-ядерный красно-край высокого качества JTAG кабель для передачи данных-1 шт.4. Упаковочная коробка (включая загрузку данных) 1
