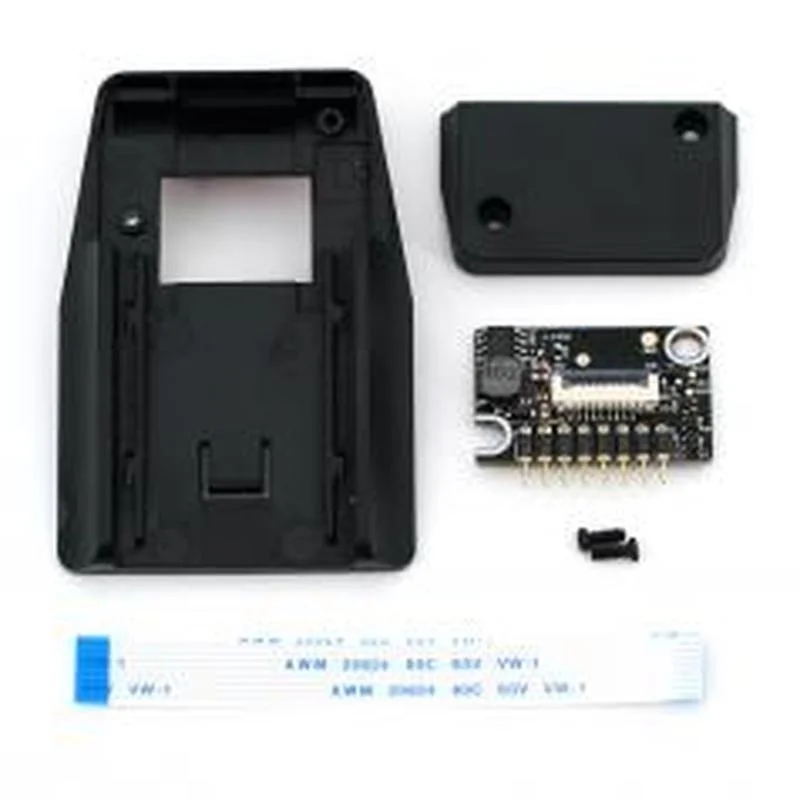

Оригинал TBS Tango 2-модуль Bay Add-On для TBS Tango 2

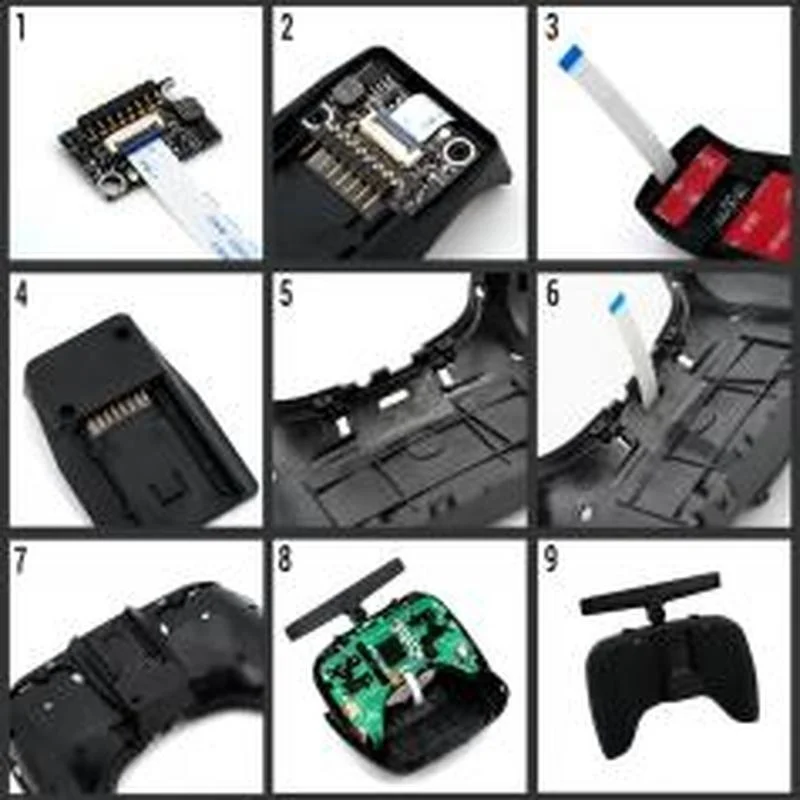

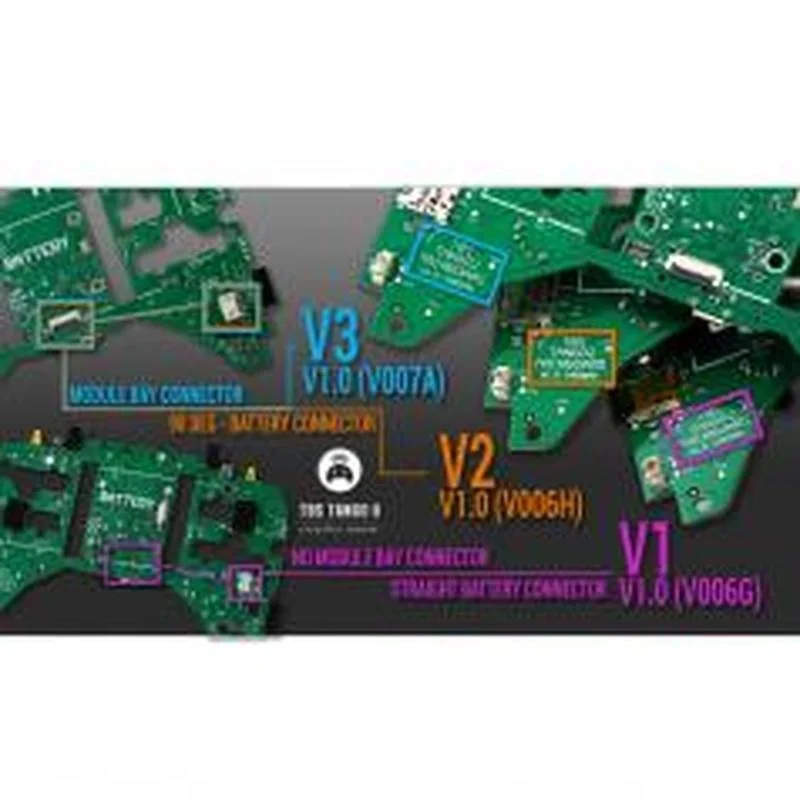

* Важное примечаниеМы обнаружили, что мини-модули XJT используют пин-код, который мы не ожидали для использования в нашем модульном блоке. Похоже, что мини-модуль XJT является единственным модулем на рынке, который использует этот pin-код.Из-за аппаратной несовместимости между модулем XJT mini и платами Tango 2 (V2 и up), Tango 2 не сможет поддерживать мини-модуль XJT.After-market mod, чтобы добавить модуль в танго 2. Приклейте к задней части Танго 2 и подключите к розетке Танго 2.УстановкаУстановите кабель FPC на печатную плату.С синим лицом вверх Поднимите замок и вставьте кабель, а затем закройте его.Подключите кабель к нижней части и поместите печатную плату в отсек модуля.Поверните модуль, чтобы убедиться, что все подходит соответствующим образом.Закройте чехол с 2 винтовИспользуйте dremel, нож или наконечник для припоя, чтобы отрезать небольшое отверстие accoridng к контуру.Проведите гибкую печатную плату через Просверленный чехол.Очистите заднюю поверхность и прокрутите модуль Tango 2Установите кабель FPC в гнездо.Закройте чехол Tango2, и вы и # x27; Повторите!Предупреждение: партия 1 Танго 2 поставляется без модуля. Пожалуйста, проверьте наличие разъема (на фотографиях выше) перед покупкой этого добавления. Обновление PCB & # x27;s доступны!Кроме того, каждый раз, когда вы открываете Tango 2 в будущем, вам нужно будет открыть Модуль и отпустить гибкую печатную плату из розетки.Характеристики:"LITE" стиль модуль bay add-on для Танго 2Совместимость с материнской платой TBS Tango 2 "V006H" и выше
