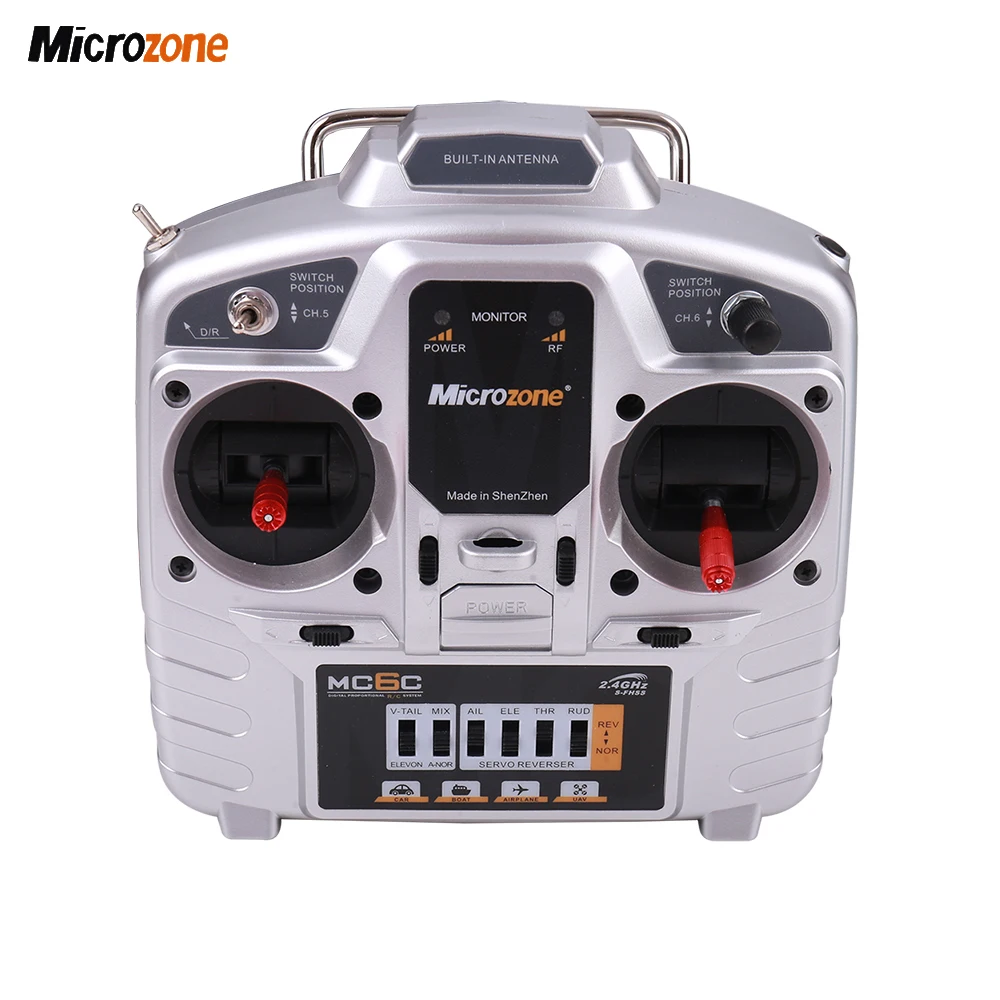

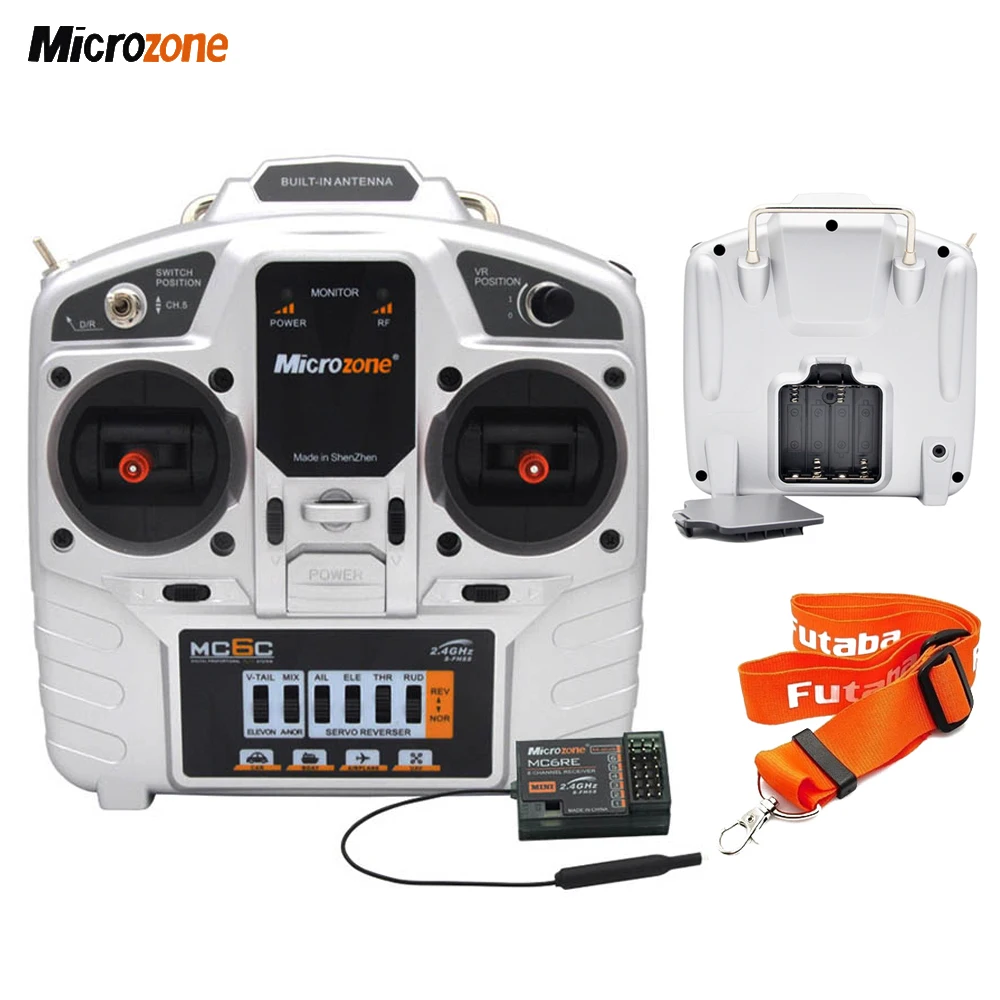

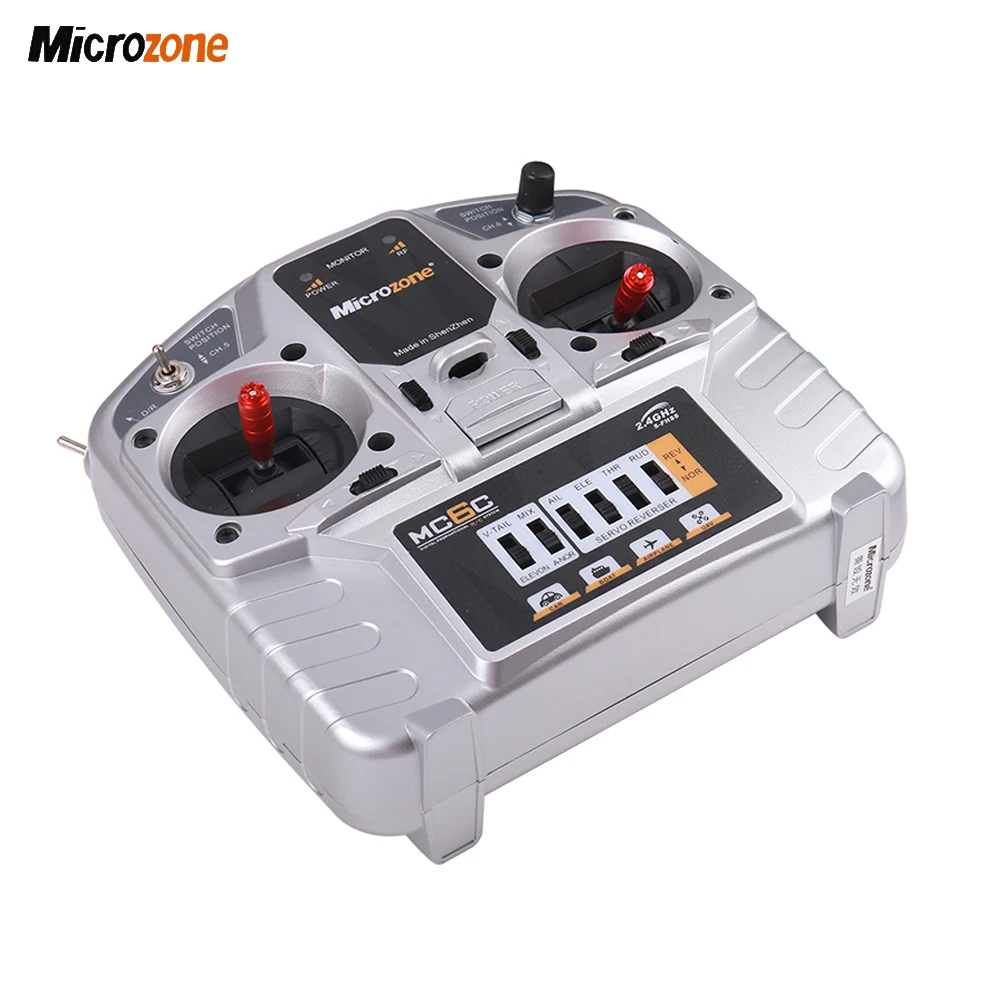

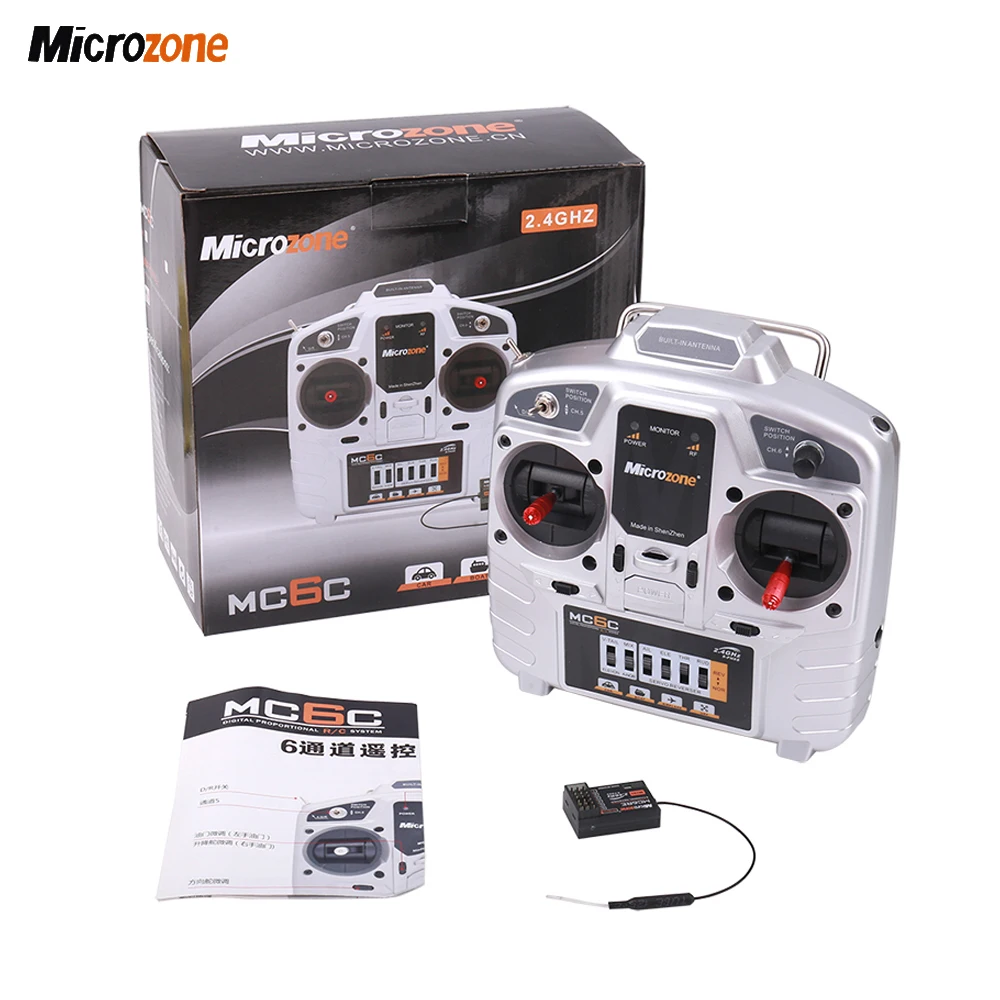

Пульт дистанционного управления MicroZone MC6C 2,4G 6CH S-FHSS FSK, радиосистема и приемник сигнала SBUS

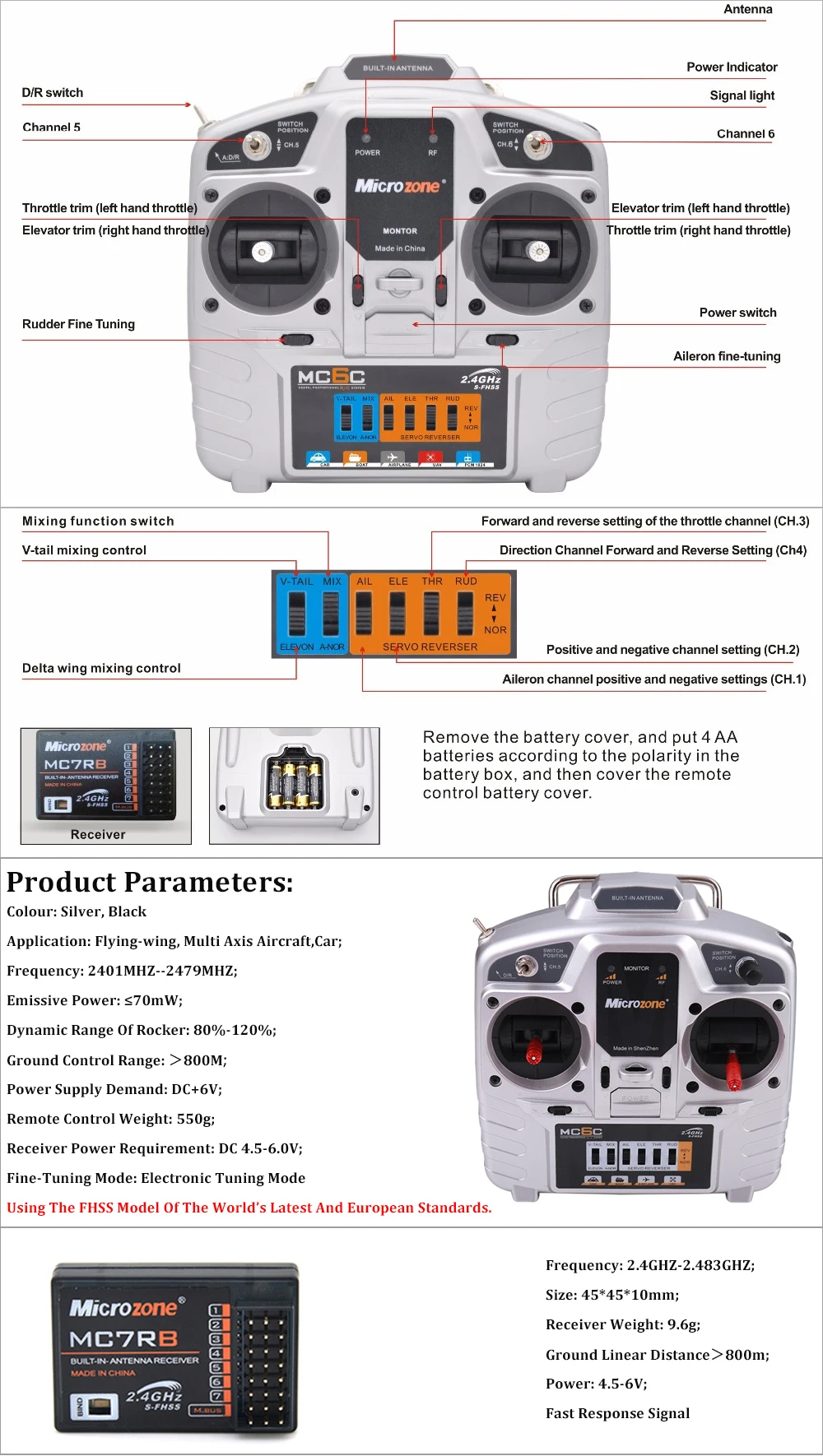

Руководство пользователя:Основные параметры пульта дистанционного управления:1. Подходит для: модели самолета, модели с несколькими роторами, электромобиля, электричества/модели/танкера;2. Мощность передачи: менее или равно 70 мВт;3. Частота передачи: 2401mhz-2479mhz;4. Дальность управления заземлением: более 800 метров;5. Требования к источнику питания передатчика: постоянный ток + 6 В (батарейки 4AA);6. Требования к источнику питания приемника: 4,5 ~ 6 В постоянного тока;7. Вес всего набора: 550 г;Следующая информация-это быстрая и простая процедура работы микрозоны.2,4G MC6C Удаленный передатчик и приемник:1. Выключите передатчик, подключите сигнальную линию электронного регулятора к третьему каналу приемника, а затем подключите аккумулятор к электронному регулятору.2. Когда приемник включен, оранжевый индикатор на приемнике медленно мигает.3. С помощью небольшой отвертки нажмите маленький белый переключатель в «привязке», а оранжевыйИндикатор на приемнике меняется с медленного мигания на быстрое мигание.4. Передатчик переводит дроссельную заслонку в нижнее положение, а затем откройте передатчик, оранжевый индикатор на приемнике меняется с быстрого мигания на обысветильник.5. Когда обычно горит оранжевый индикатор на приемнике, приемник и передатчик подключаются к месту. Сервопривод элерона, сервопривод лифта и сервопривод руля подключены к приемнику в соответствии с руководством пользователя по модели самолета.6. Наконец, убедитесь, что Ваш передатчик может полностью связать приемник и проверить, что каждый канал нормальный.7. Если тест не прошел, повторите весь процесс.8. "М. Шина" канал над приемником соединяет управление полетом и приемник с соединительной линией. Затем БПЛА настраивается и калибруется в соответствии с программным обеспечением для настройки управления полетом. (М. Автобус Равно S. Автобус);Передатчик MicroZone MC6C 2,4G 6CH:Канал: 6;Цвет: черный/серебристый;Подходящая модель: модель самолета с фиксированным крылом, БПЛА, транспортного средства, корабля;Радиочастотный диапазон: мггц -- МГц;RFpower: менее 100 мВт;Рабочий ток: менее мА;Рабочее напряжение: 4,5-8,5 В;Режим модуляции: FSK;Чувствительность: 1024;Выход сигнала: 6 сигналов ШИМ и 1 сигнал SBUS;Аналоговый и внешний источник питания (не более 8 В): да;Режим тревоги при низком напряжении: одновременно светодиодный индикатор и звуковой сигнал;Питание: 6 в 1,5 АА * 4;Принять новейший режим FHSS в соответствии с европейскими стандартами;Стандарты аутентификации: FCC, CE_RED;Размер посылка: 215 мм * 105 мм * 220 мм;Вес (вес брутто): 550 г;Мини-приемник MR6E:Размер: 42*28*13 ммВес: 9,5 гДлина антенны: 110 ммВыходной канал: 6 каналов сигнала ШИМ, 1 канал сигнала SBUSЧастота приема: 2,401-2,479 МГцДиапазон напряжения: DC3.5V-7.4VЧастотный режим: частота поражения электрическим токомПрименимо к пульту дистанционного управления MC6C Приемник MC7RB:Модель: mc7rbКанал: 7 каналов и M-BUSИсточник питания: 4,8-6 вСпособ декодирования: 1024 PPM/PCMSСистема: система 2,4G S-FHSSИспользуется для системного передатчика MICROZONE 2,4G S-FHSS, это новый приемник
