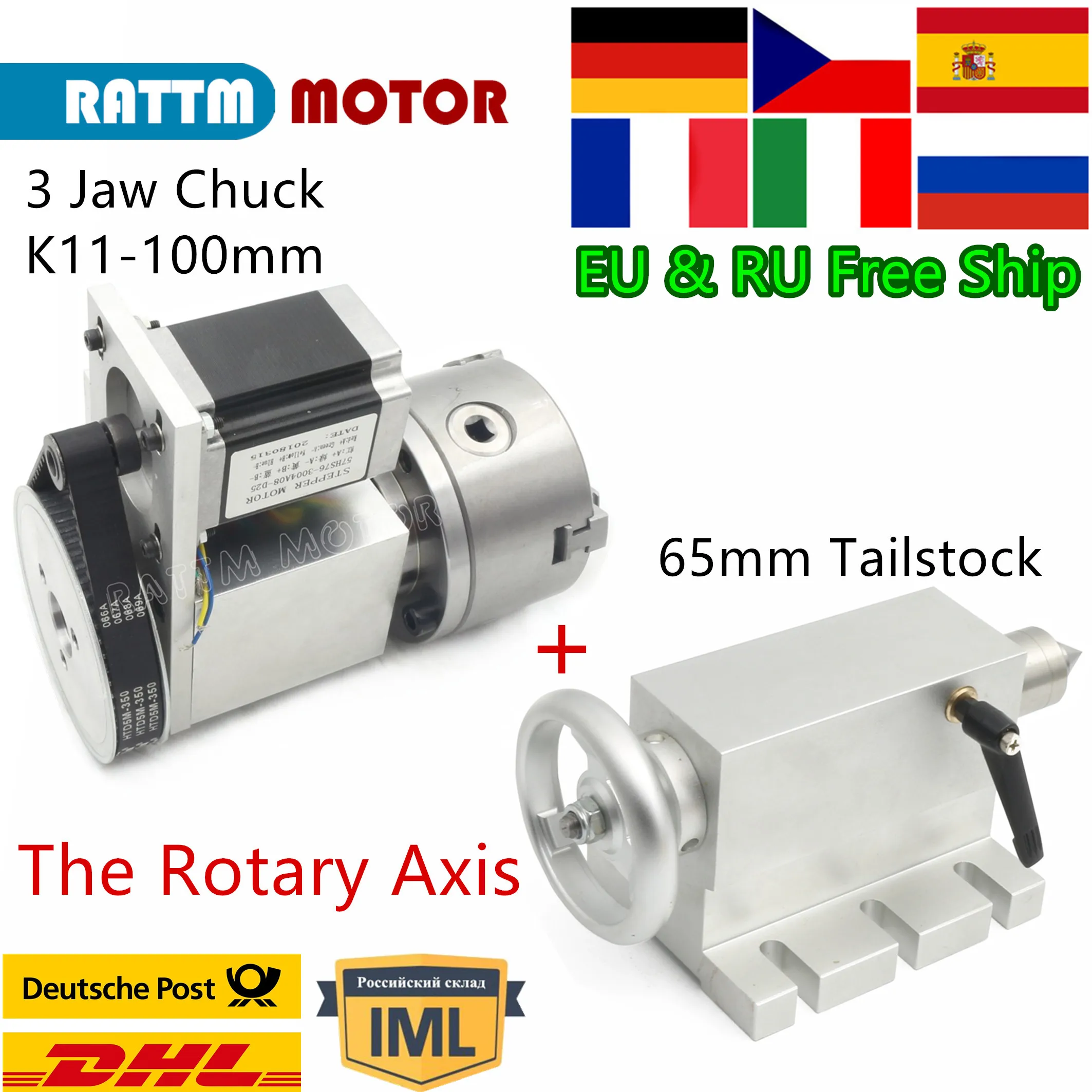

Трехкулачковый патрон с ЧПУ, для деревообработки, для фрезерного станка с ЧПУ, размер K11-100mm, 4-я ось A aixs, поворотная ось + Задняя бабка 65 мм

Посылка:

1 комплект 4-й оси (В комплекте двигатель и патрон K11-100mm)

1 х Задняя бабка 65 мм

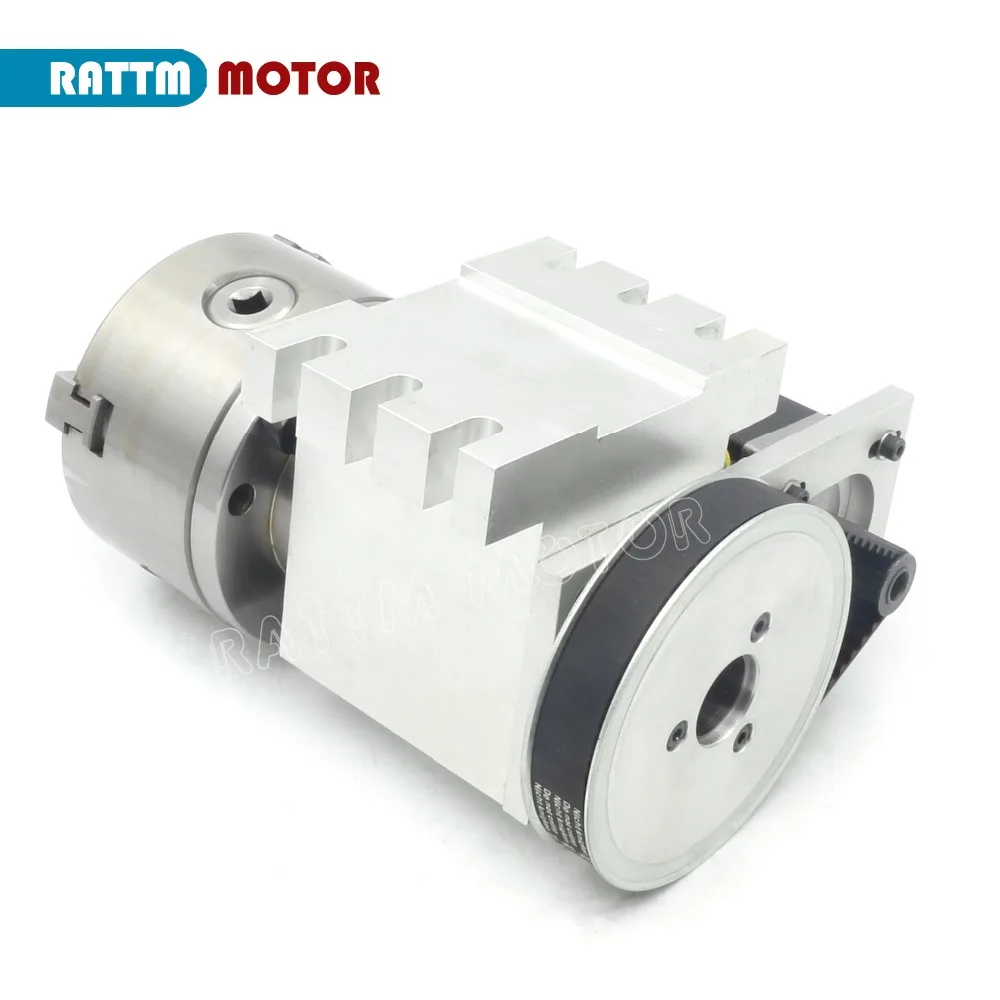

Гравировальный станок Четвертая ось (ось A, ось вращения, делительная головка ЧПУ) Бесконтактный редуктор гармоник

Тип патрона:K11 100 мм Три кулачковый центрирующий патрон

Высота центра:65 мм

Общая высота:115 мм

Угол:0,3 °/шаг

Диаметр выходного вала коробки передач:25 мм

Коэффициент уменьшения:6:1(Режим замедления ремня)

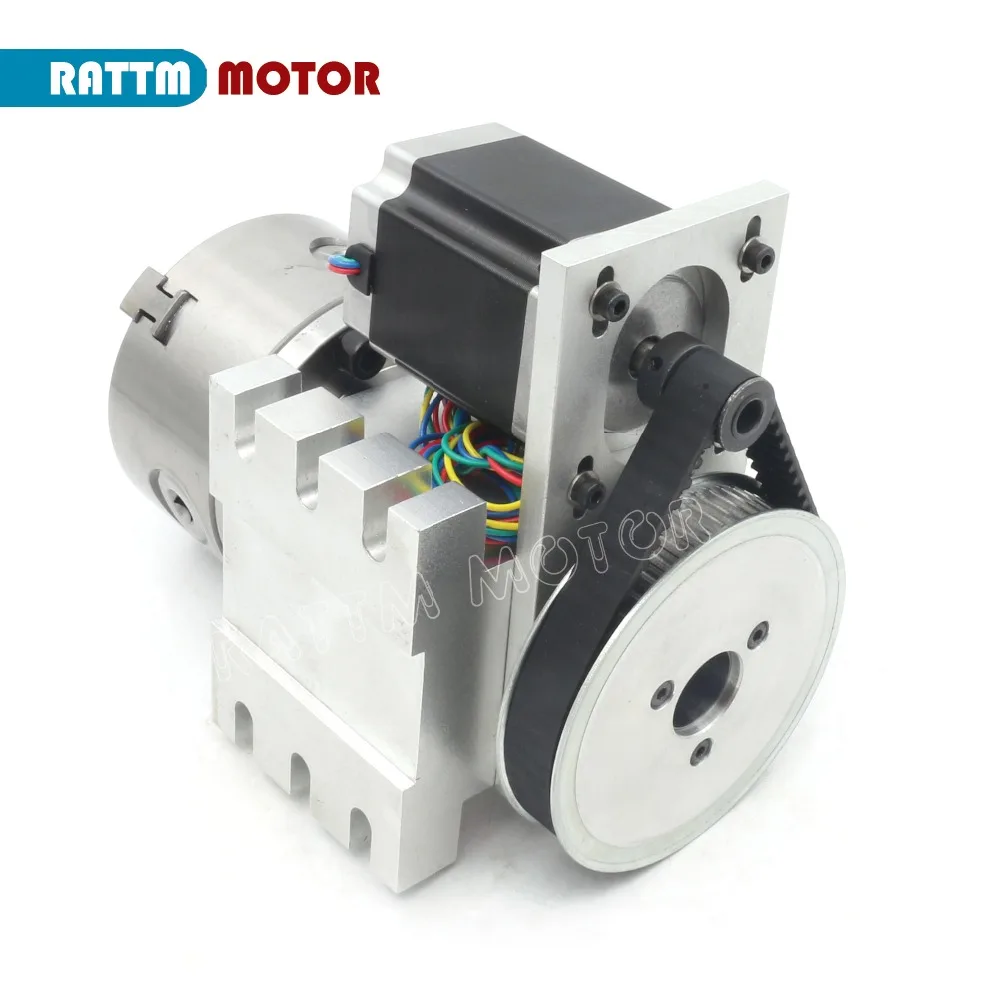

Шаговый двигатель:Nema23 57 мм 3A 2-фазный 4 провода

Аксессуары:Набор Противоскользящих и гаечных ключей

Вес:6,5 кг

Настройки параметров четвертой оси:

Настройки системы Mach3:Необходимые импульсы на 1 °

(Мотор 1 круговой импульс x Драйвер тонкой фракции x коэффициент уменьшения) ≤ 360 °

Например:57 мм 2-фазный шаговый двигатель, тонкая фракция 16, коэффициент уменьшения 100:1

(200x16x100) / 360 = 888,88888888)

Настройки системы Weihong:1 импульс вдоль угла

360 °/(1 круговой импульс двигателя x коэффициент уменьшения тонкой фракции x Драйвера)

Например:57 мм 2-фазный шаговый двигатель, тонкая фракция 16, коэффициент уменьшения 100:1

360 / (200x16x100) = 0,001125

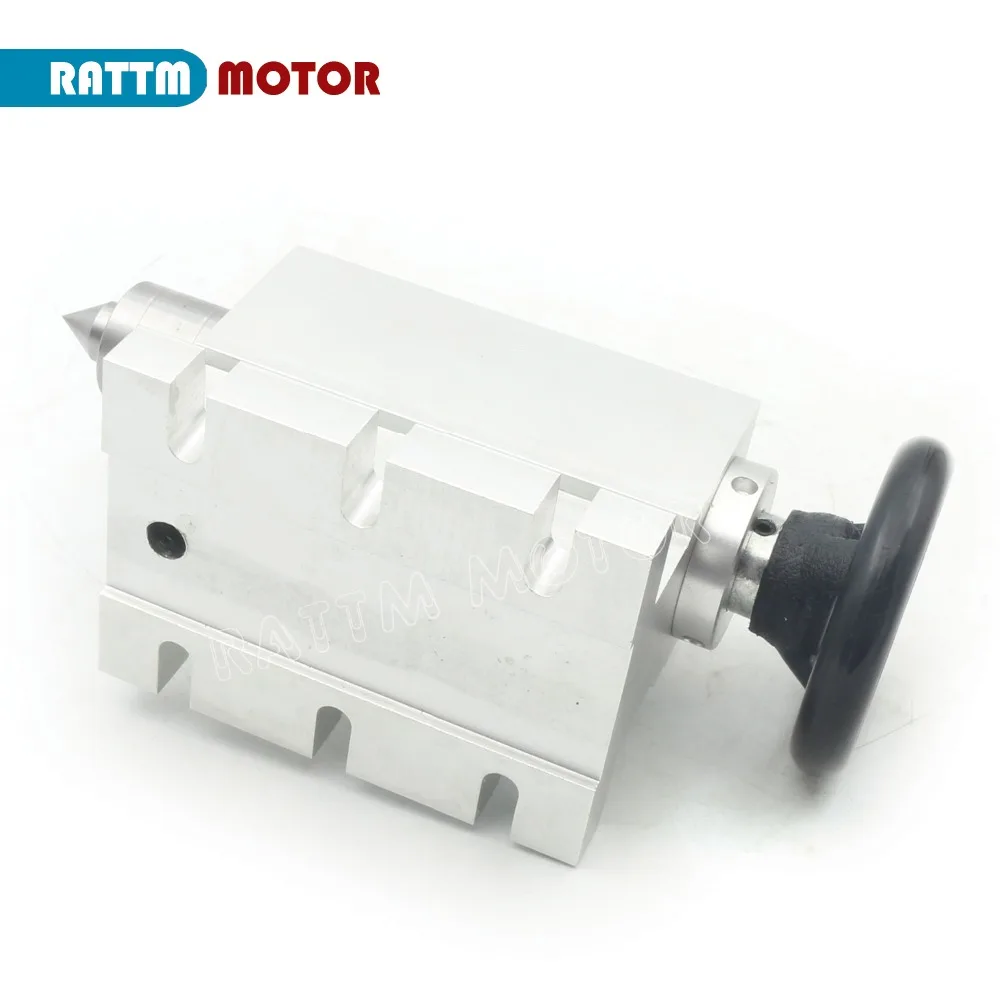

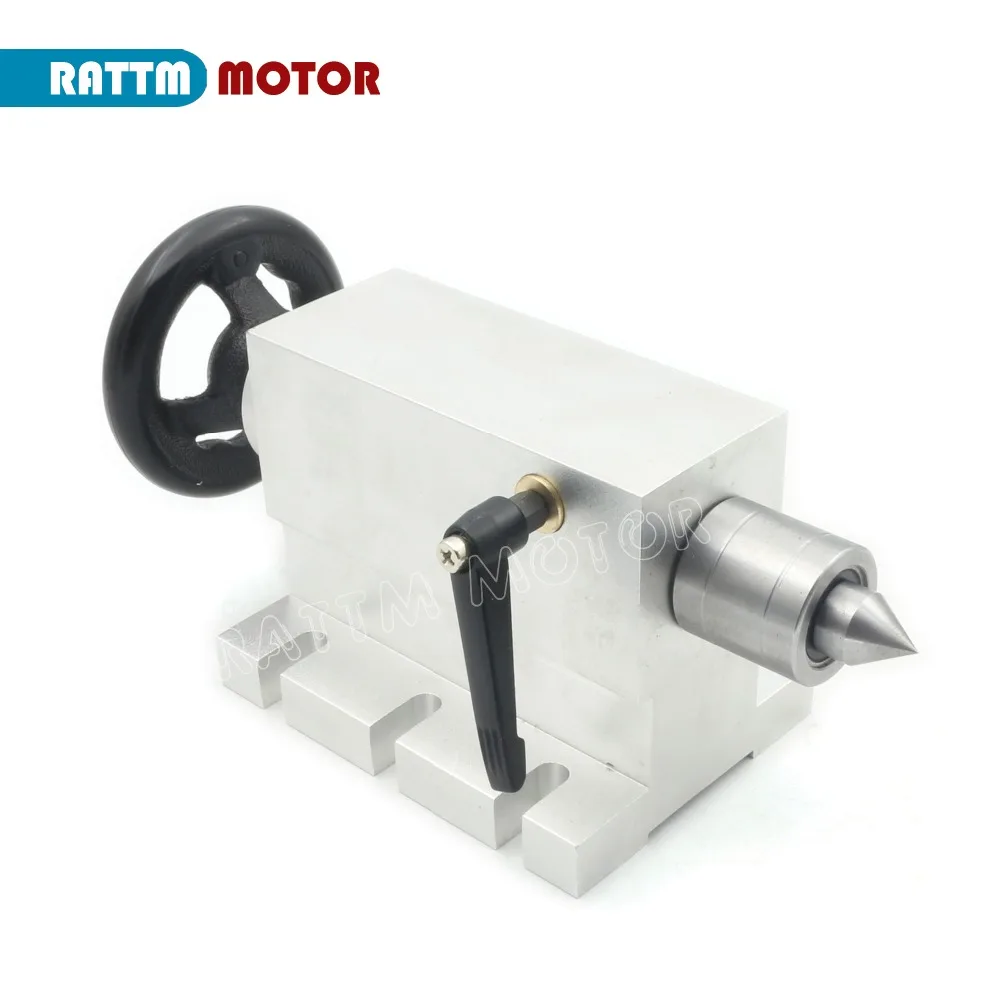

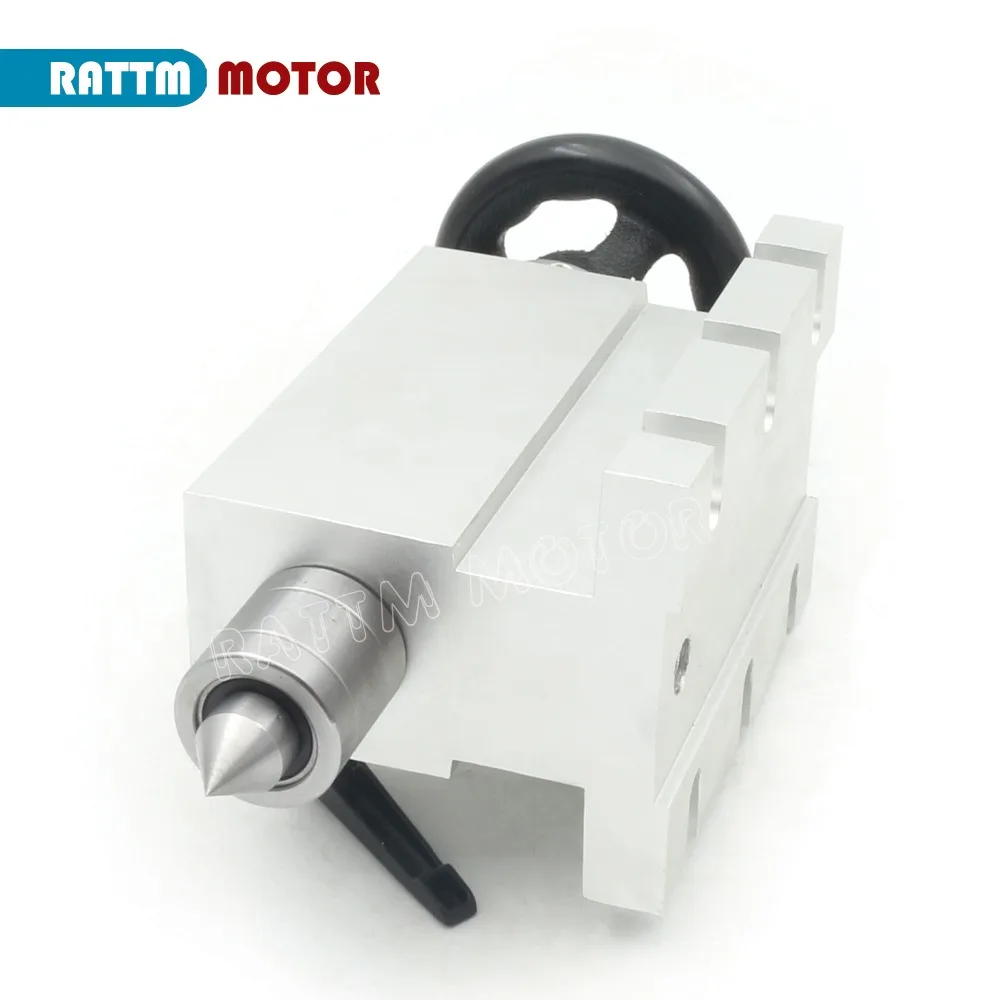

Тип бабки:

Высота центра: 65 мм

Расстояние растяжки: 50 мм

Верхний совет: Тип активности

Осевой ключ для задней бабки

Вес нетто: 2,1 кг

Шаговый двигатель:
