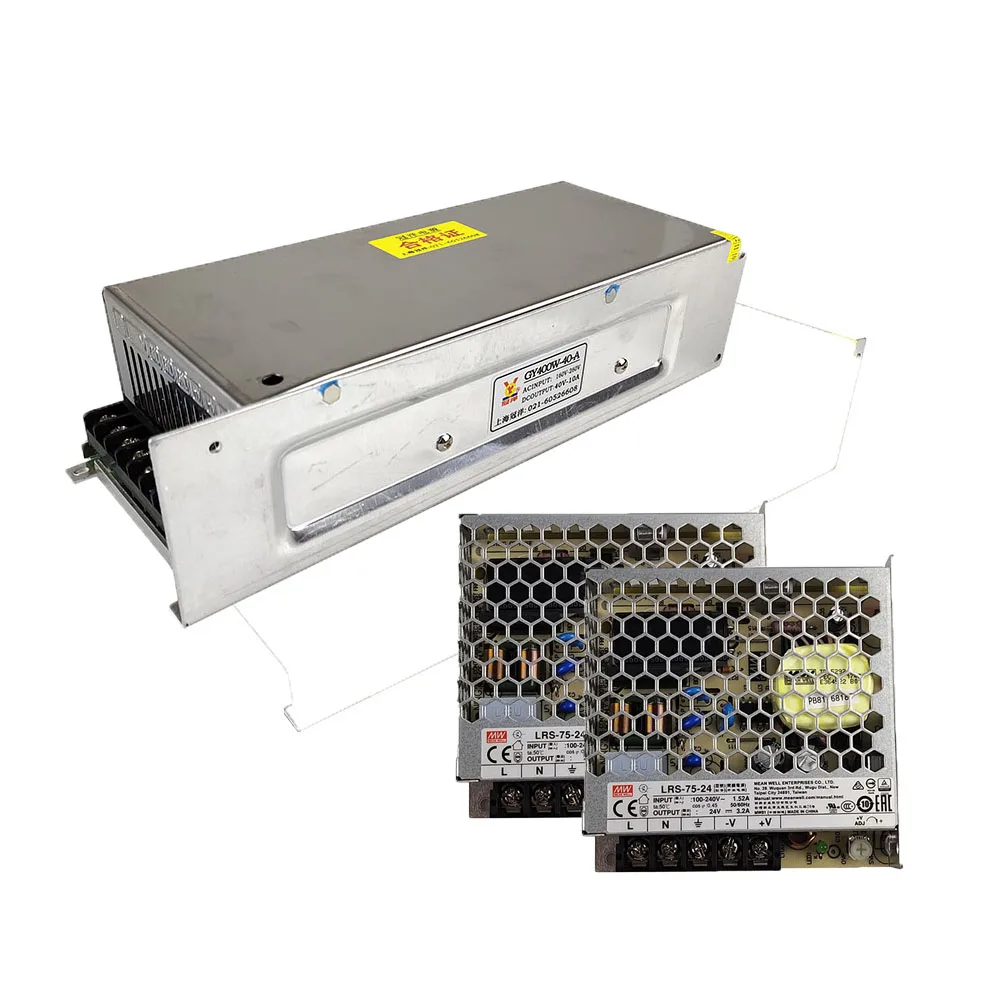

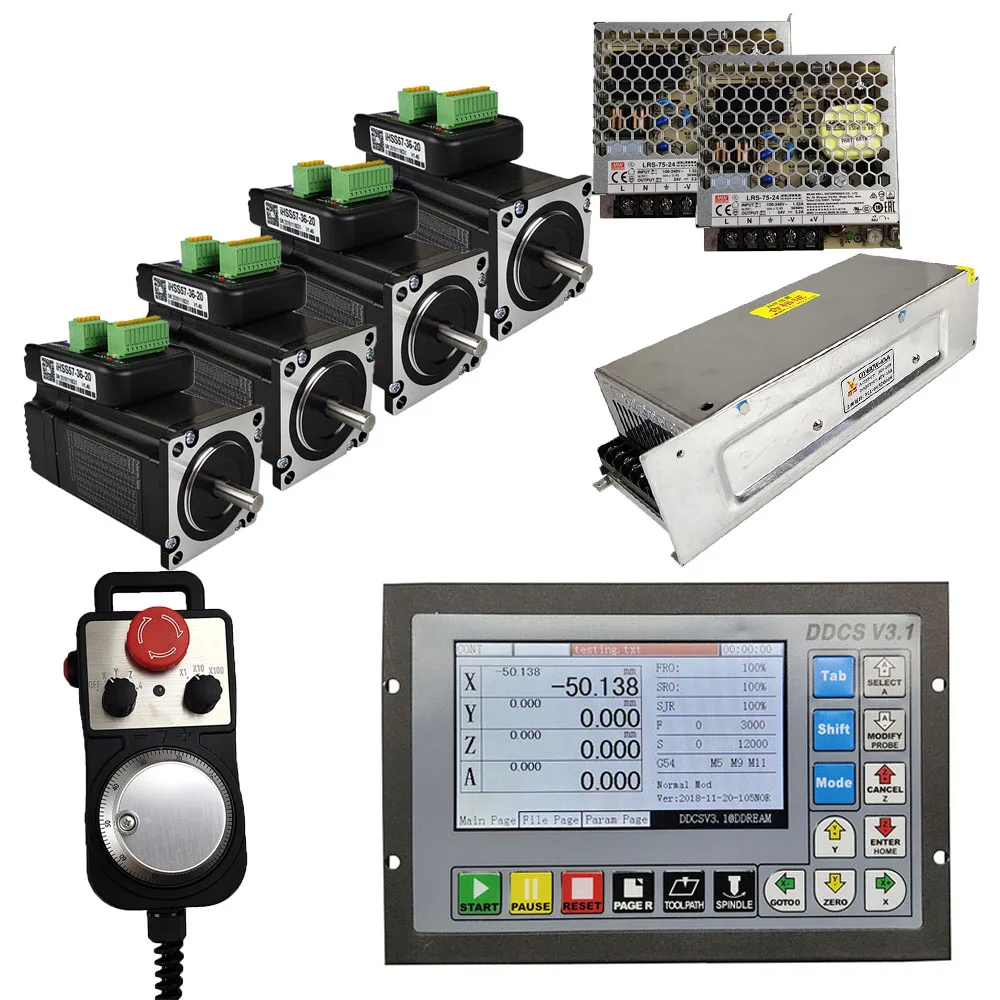

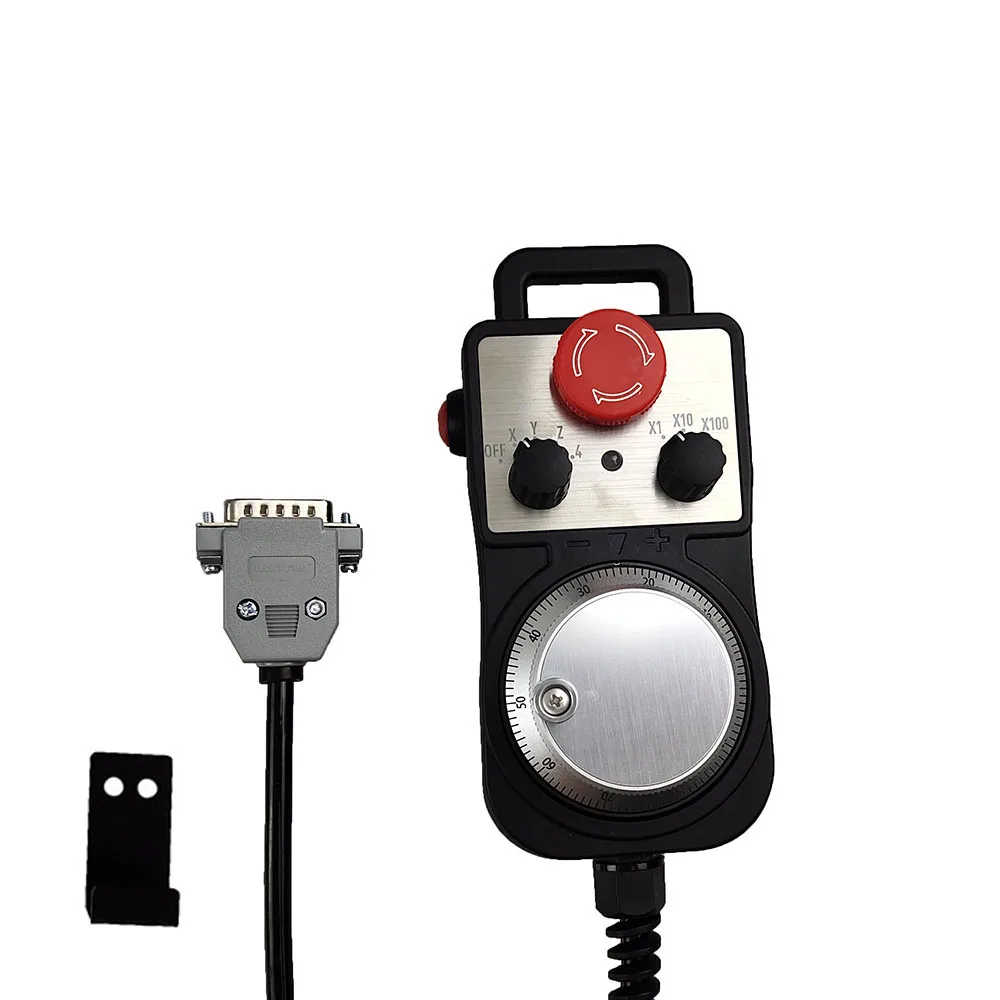

Nema2357 интегрированный Гибридный серводвигатель CNC kit ddcsv3.1 4-осевая система управления движением источник питания постоянного тока Аварийная остановка MPG

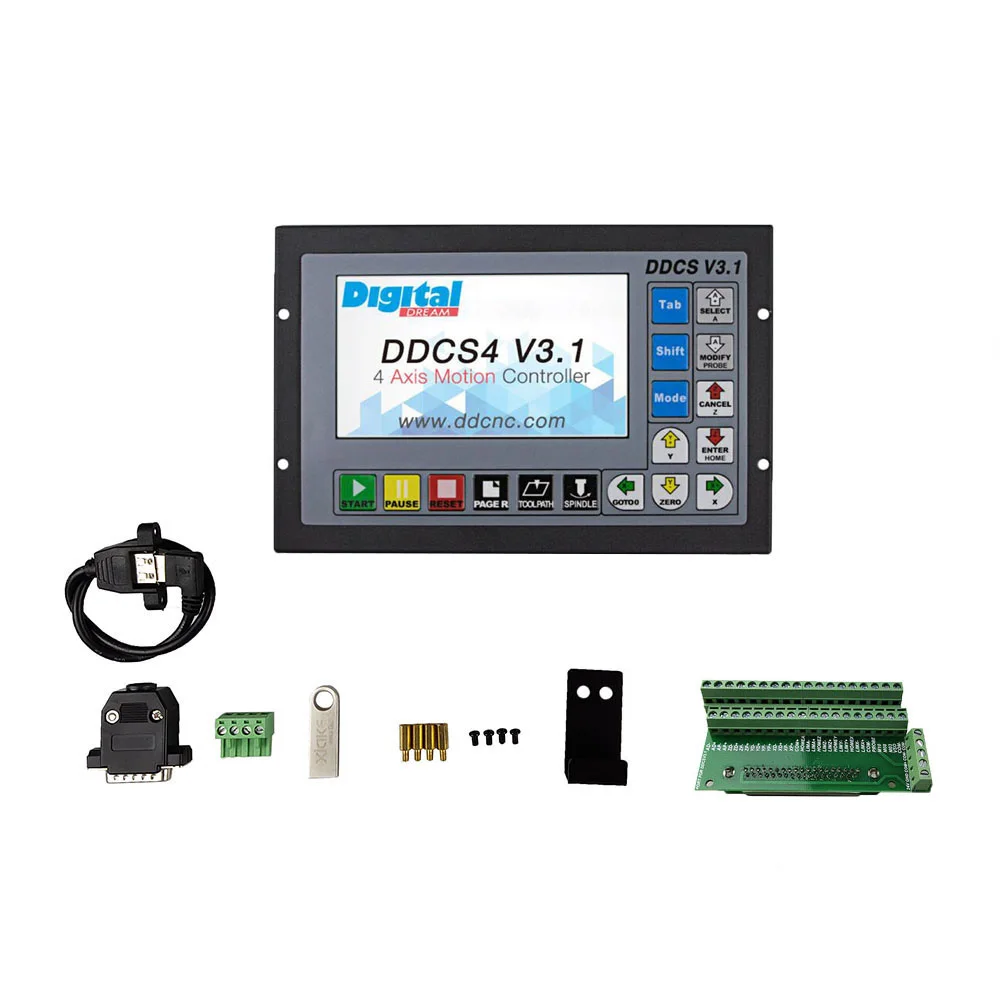

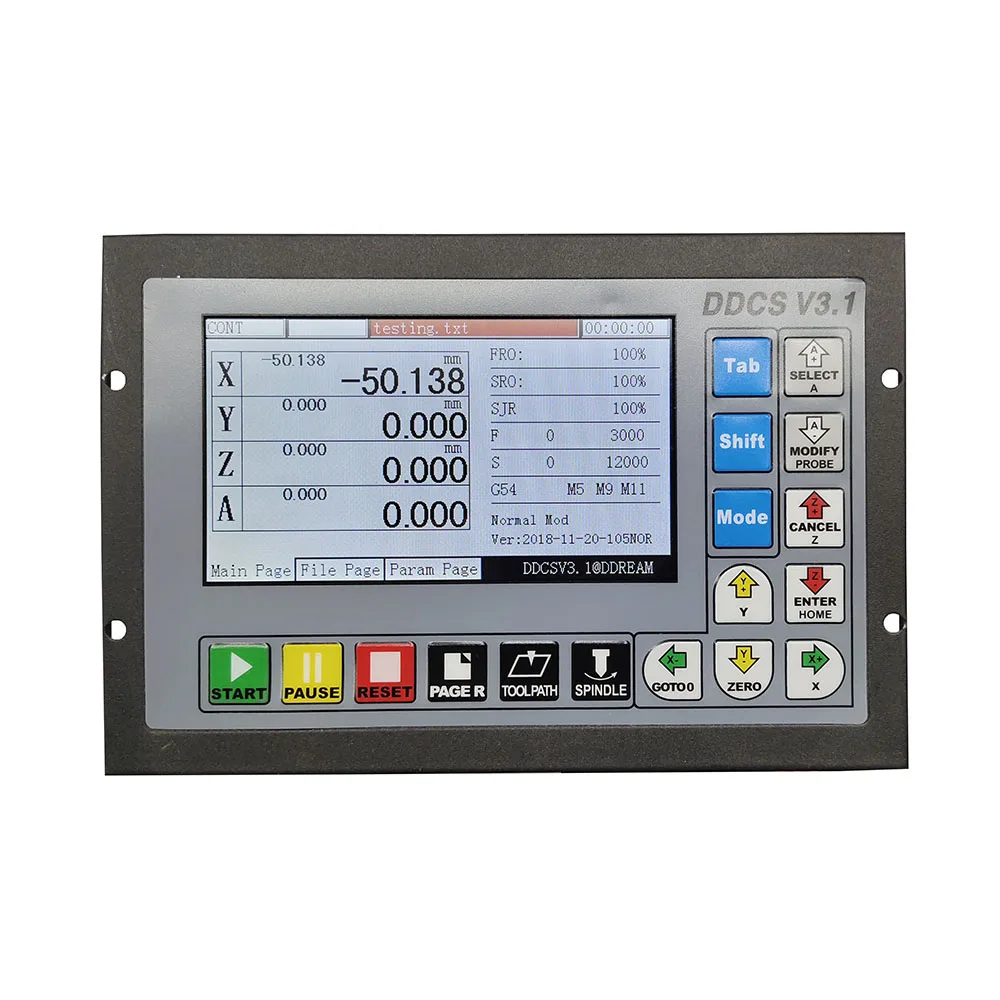

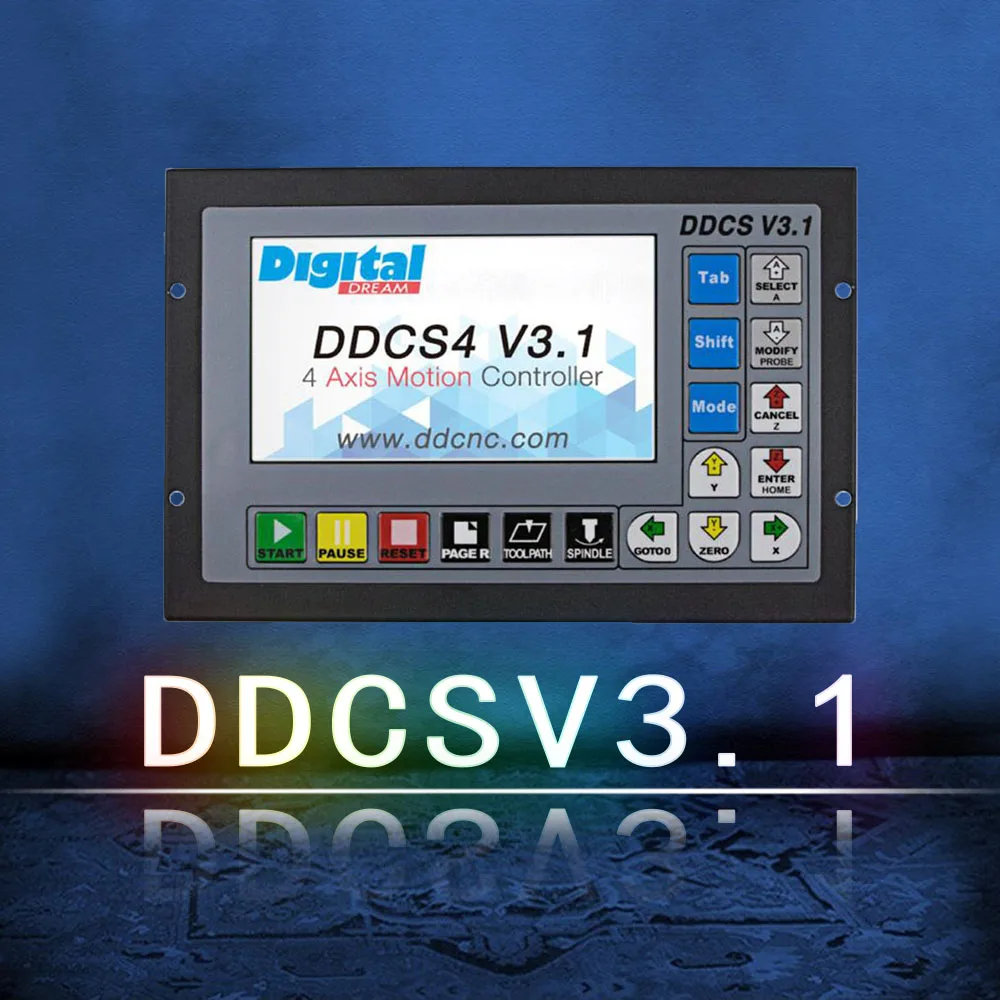

Описание контроллера:

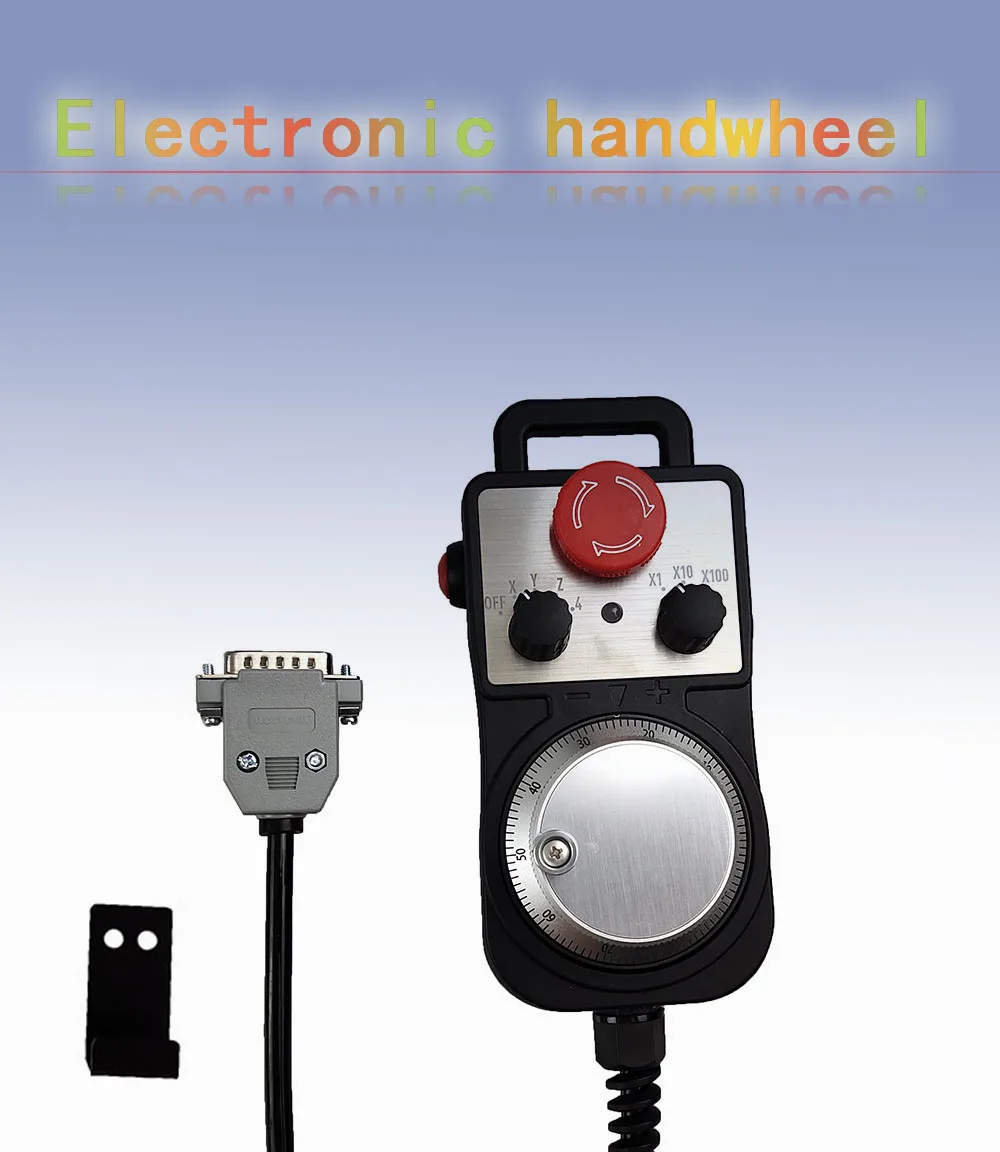

Параметры производительности:1) изолированный интерфейс цифрового ввода 16-канальная оптопара, 3 оптопары изолированных цифровых входа и выхода;2) новая версия улучшает алгоритм, поддерживает гибкую круговую интерполяцию и исправляет недостатки в командах круглой интерполяции в старой версии;3) 1-канальный аналоговый выходной интерфейс управления скоростью шпинделя 0-10 В (можно изменить в выход ШИМ);4) направление импульса 3-4 оси использует дифференциальный выход, максимальная выходная частота импульса интерполяции составляет 500 кГц;5) основной чип управления ARM9, чип алгоритма ядра FPGA;6) 5-дюймовый TFT-экран, разрешение: 480x272, 17 клавиш управления;7) основное оборудование управления имеет входную мощность 24 В постоянного тока, требуемая текущая емкость не менее 0,5 А;8) вход питания порта ввода-вывода также составляет 24 В постоянного тока, а требование к текущей емкости составляет не менее 0,5 А; Все порты ввода-вывода не должны быть сконфигурированы с внешним источником питания, таким какПодключение реле и т. Д.;9) Поддержка U диска для чтения команды G, размер файла команды G не требуется;10) Поддержка стандартного MPG;11) Поддержка кнопки панели одноосевая ручная пробежка, связь и управление расстоянием;12) поддержка быстрой работы в определенном рабочем положении;13) Поддержка многокоординатной системы (Автоматическое сохранение отключения питания);14) с функцией автоматической защиты от останова и отключения питания;15) Поддержка сохранения функции точки останова (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания);16) контроллер контроллера поддерживает только тип концевых выключателей NPN;17) новая версия изготовлена из листового металла, который атмосферен и обладает лучшей защитой от помех.

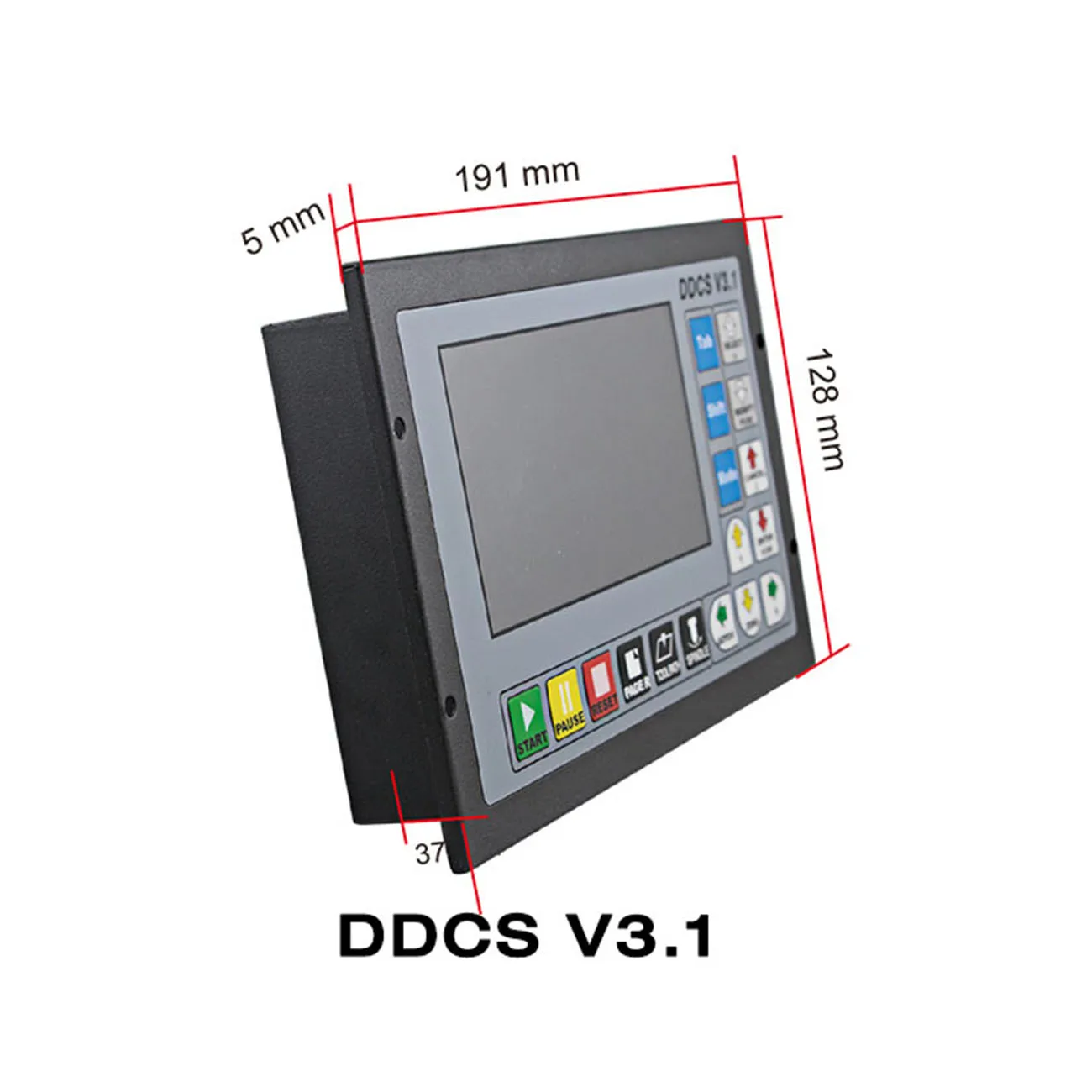

Размер контроллера:

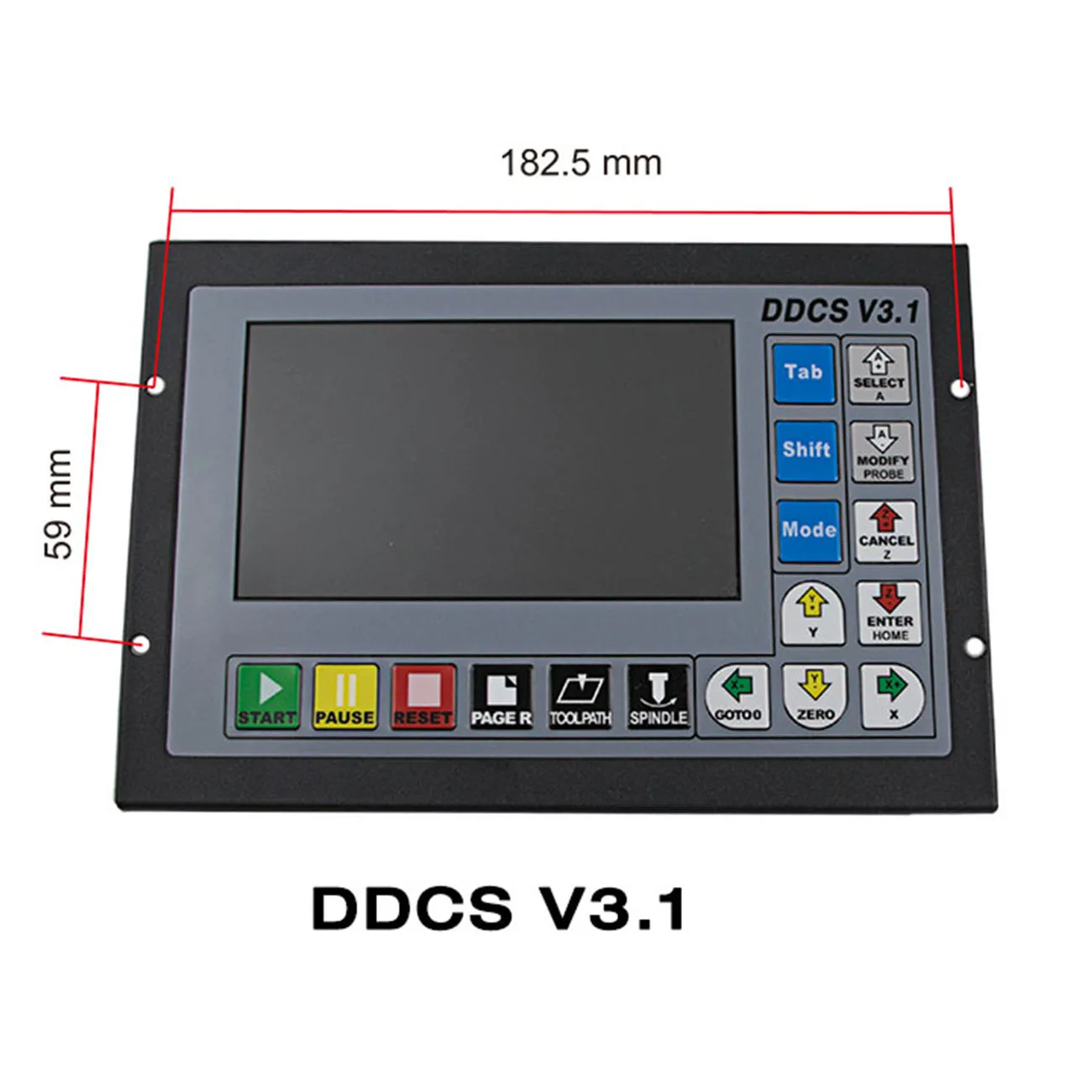

Можно встроить в шкаф, сделать 4 отверстия в шкаф, затем встроить устройство, используйте 4 винта для фиксации изнутриУстройство можно прикрепить к шкафу для легкой установки.Размер панели продукта 191 мм * 128 мм * 5 мм;Размер корпуса 191 мм * 128 мм * 37 мм;Размер монтажного отверстия шкафа составляет 182,5 мм * 59 мм.

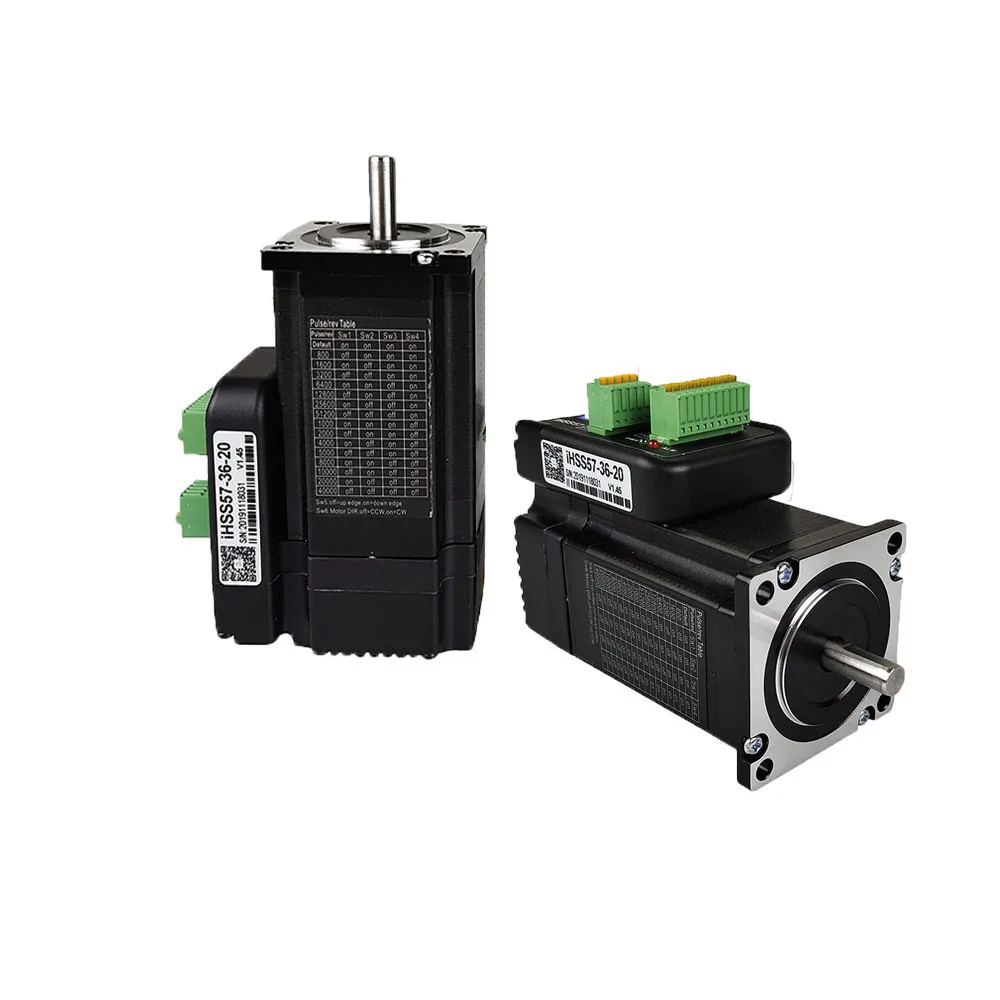

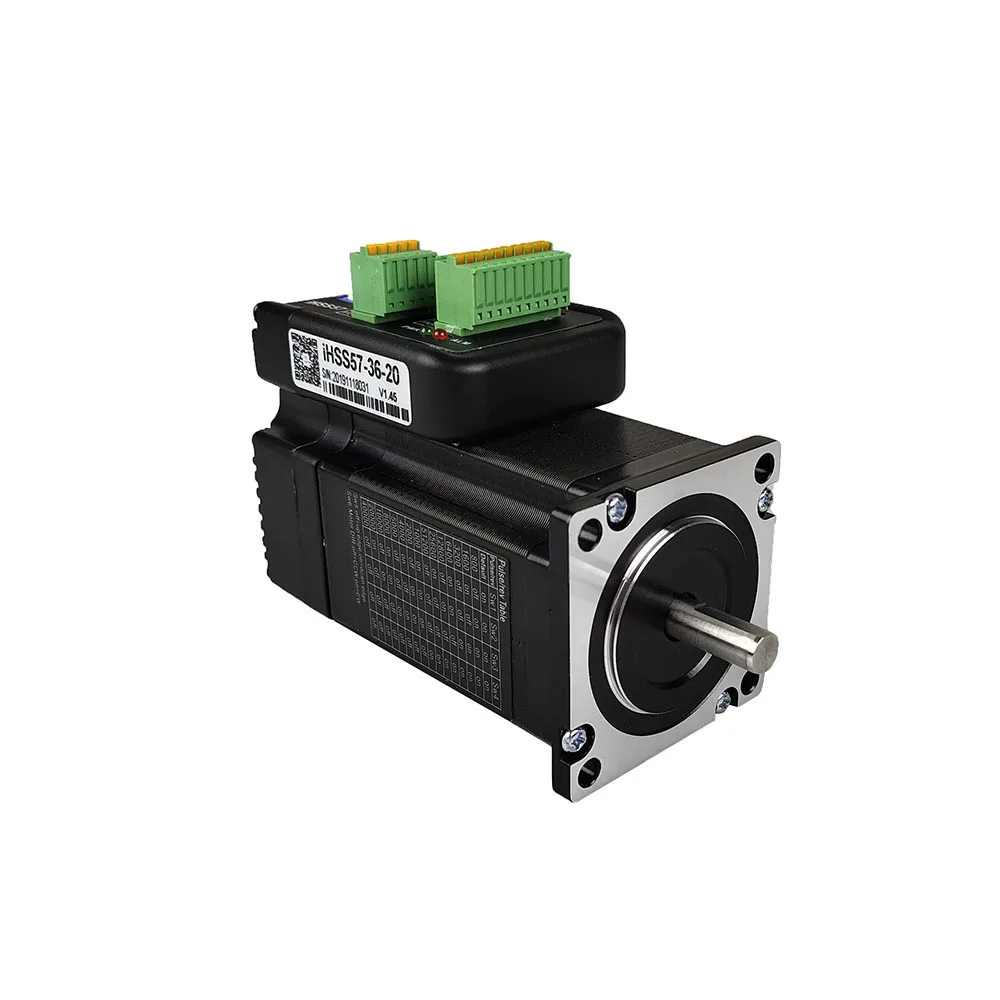

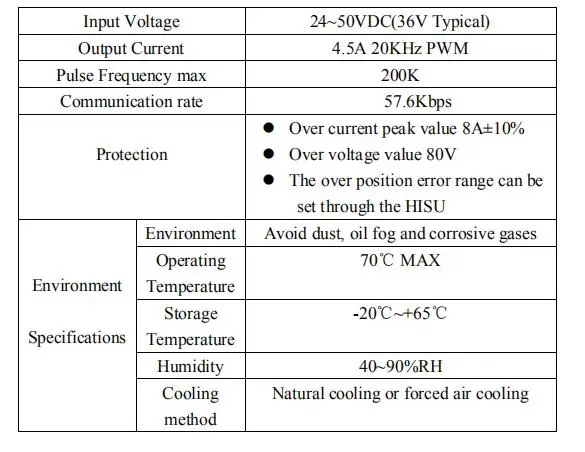

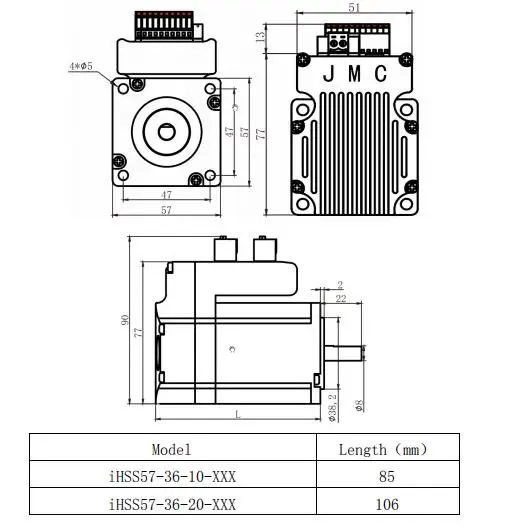

Описание двигателя:

Встроенный шаговый Серводвигатель iHSS57/60-XX объединяетсяШаговый Серводвигатель и двигатель вместе. Эта моторная системаИнтегрирует технологию сервоуправления в цифровой шаговый механизмДрайв идеально. И этот продукт использует Оптический энкодер сВысокоскоростная обратная связь выборки положения 50 МК с, как толькоПоявляется отклонение в положении, оно будет немедленно исправлено. ЭтоПродукт совместим с преимуществами шагового привода иСервопривод, такой как низкий нагрев, меньше вибрации, быстрыйУскорение и т. Д.Особенности:Интегрированный компактный размер для экономии места для монтажаБез потери шага, высокая точность позиционирования100% Номинальный выходной крутящий моментТехнология управления переменным током, высокая эффективность токаНебольшая вибрация, плавное и надежное движение на низкой скоростиУскорение и замедление управления внутри, отличное улучшение вПлавность запуска или остановки двигателяПользовательские микрошагиНет регулировки в обычных приложенияхЗащита от перегрузки по току, перенапряжения и ошибок в положенииЗеленый светильник означает бег, а красный светильник означает защиту илиOff line

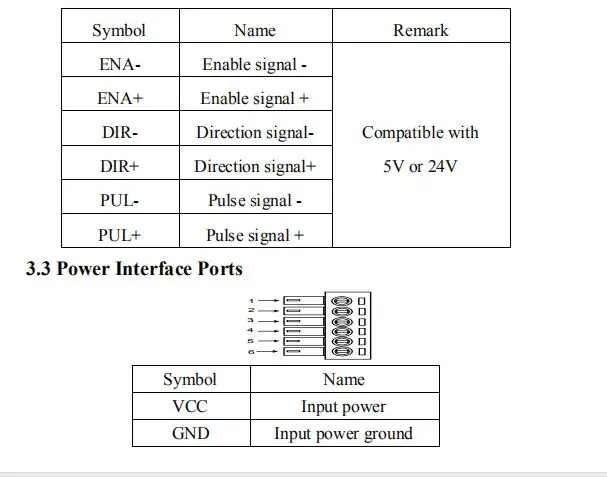

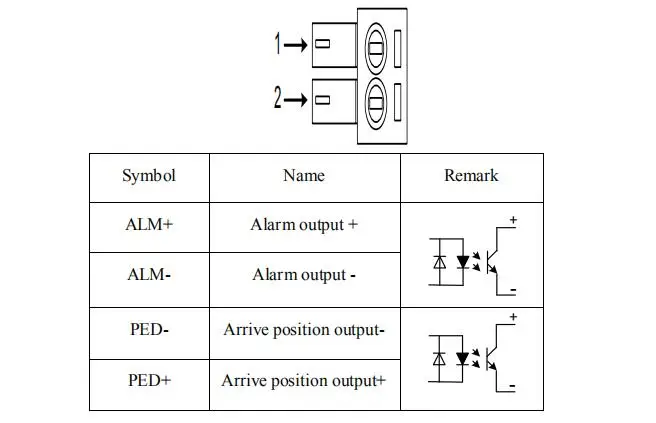

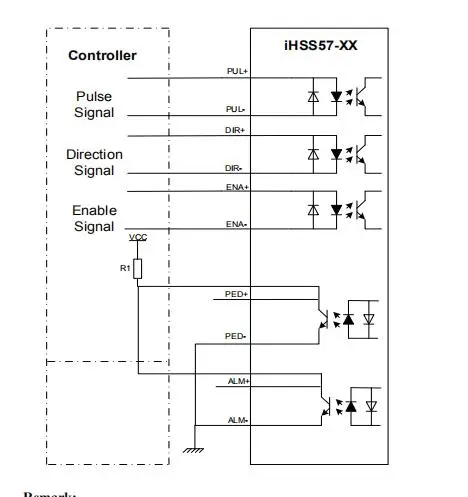

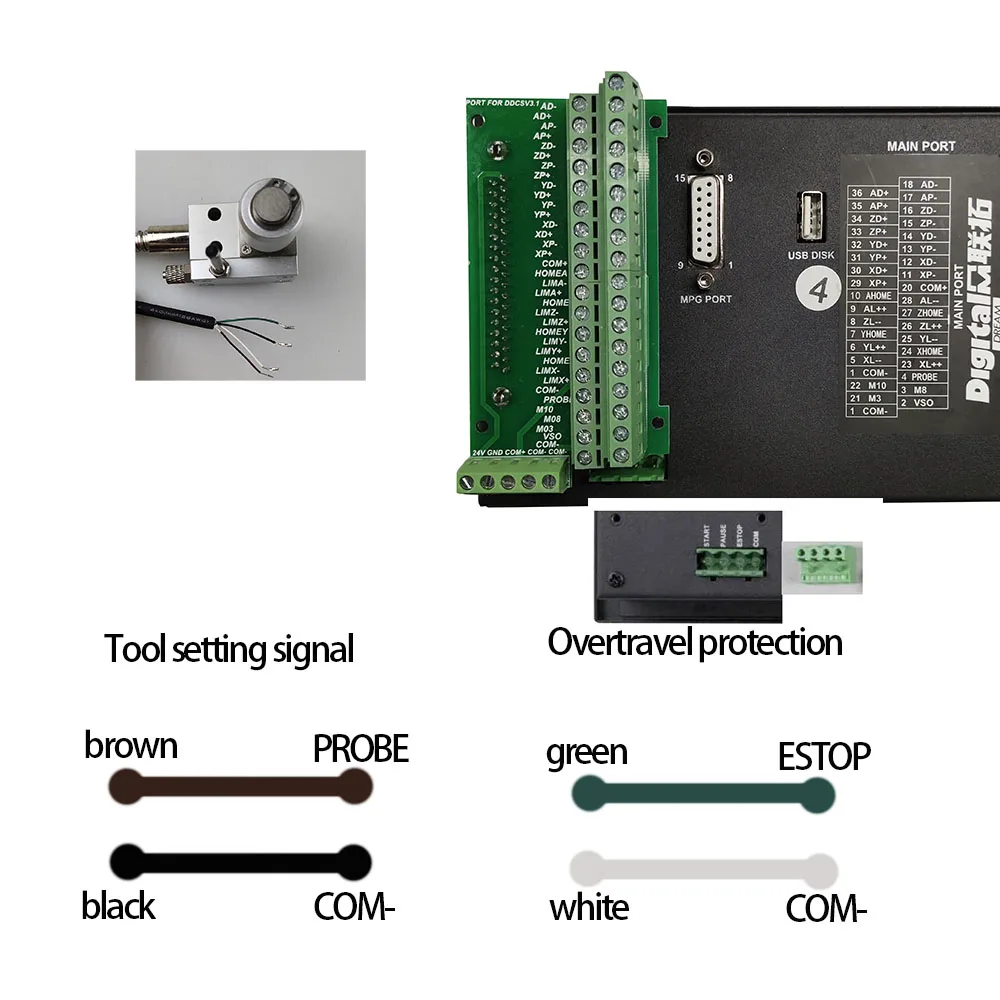

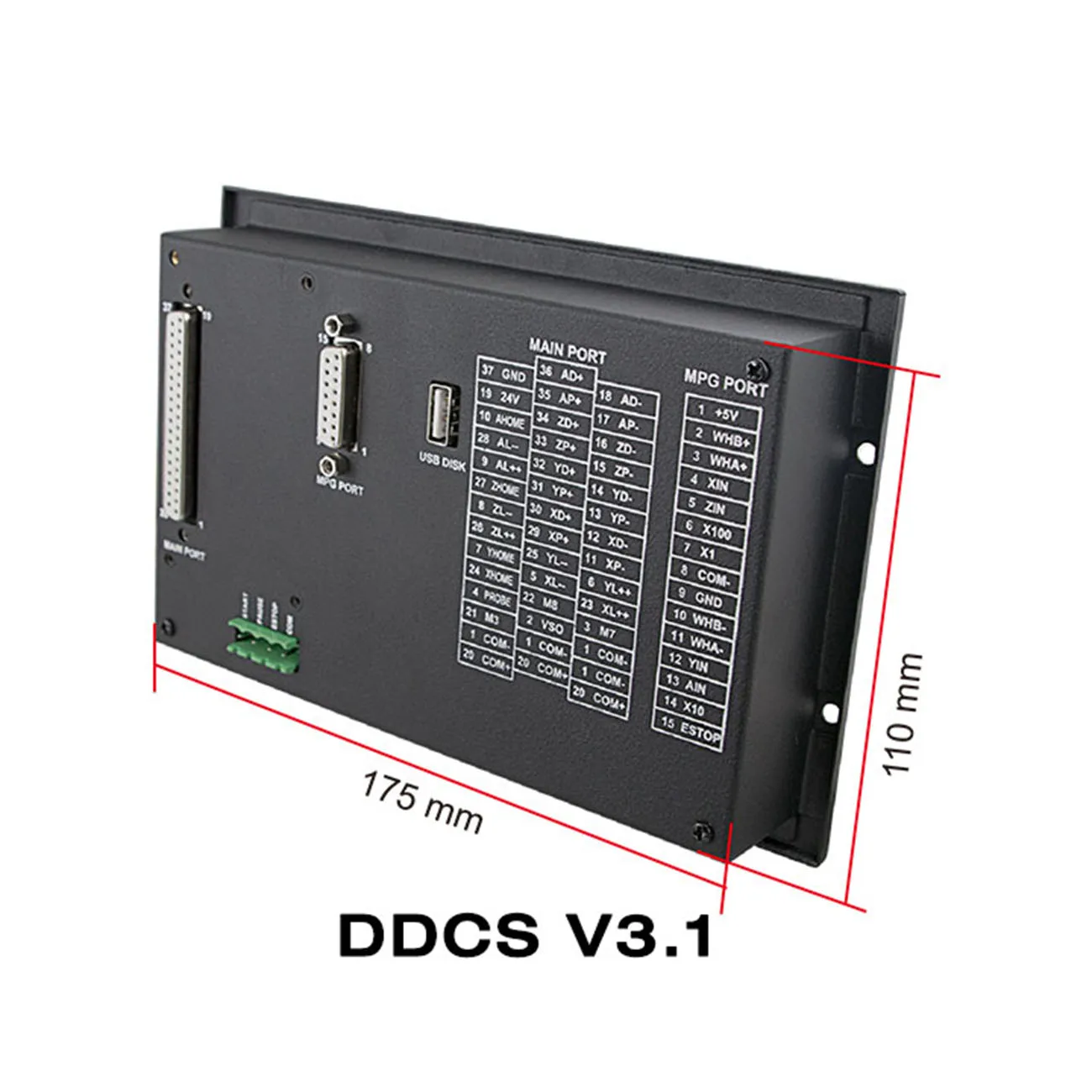

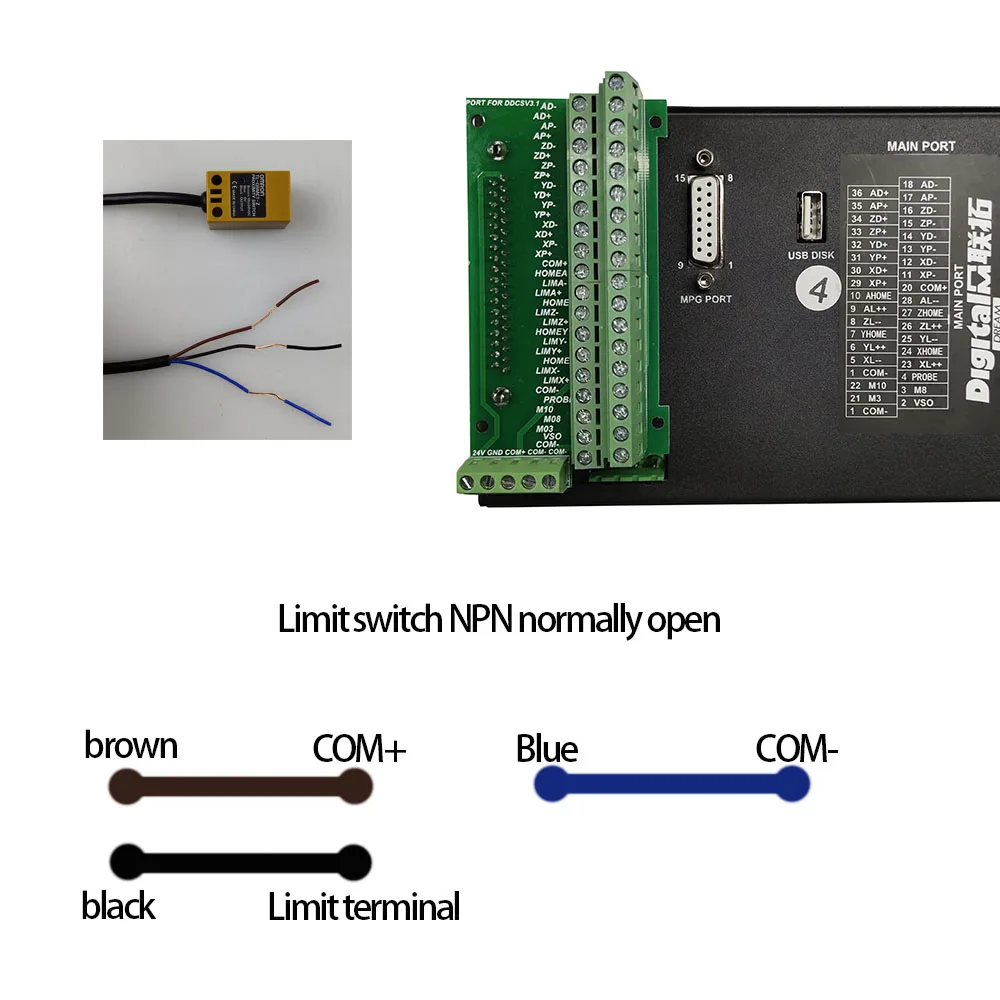

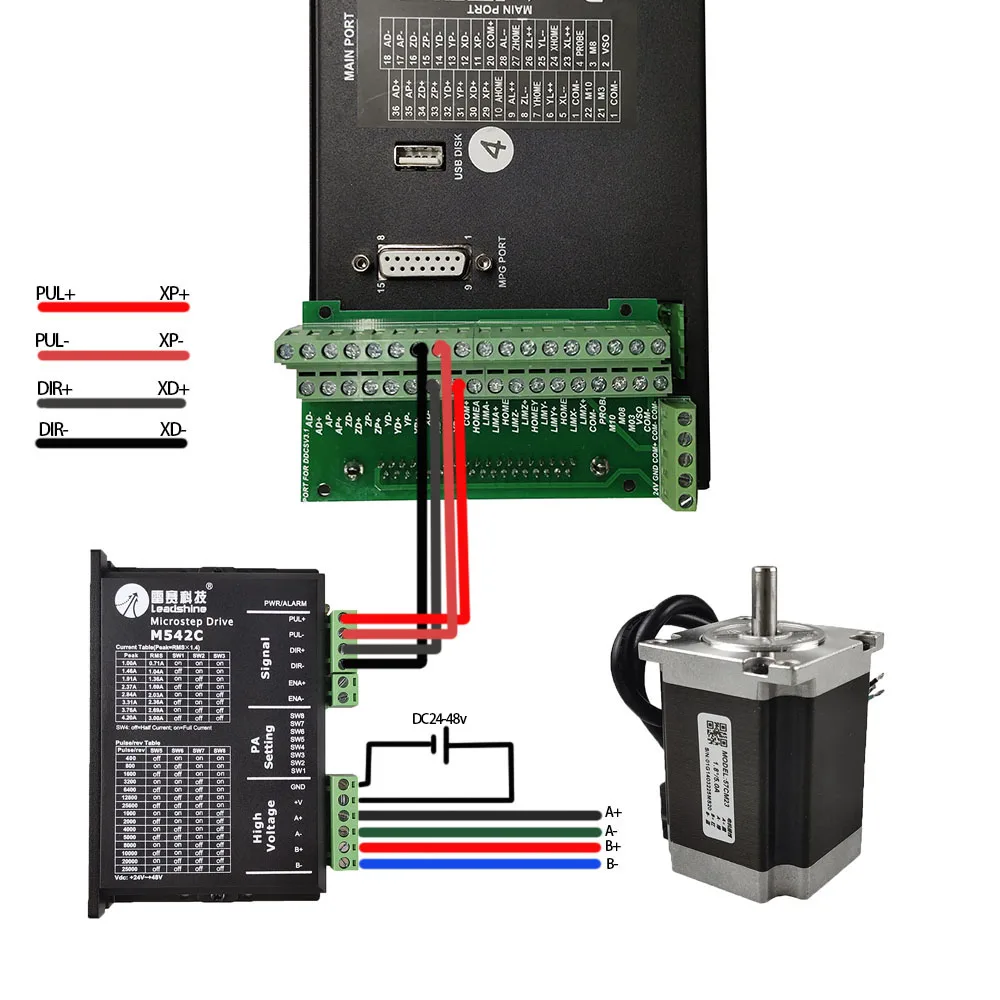

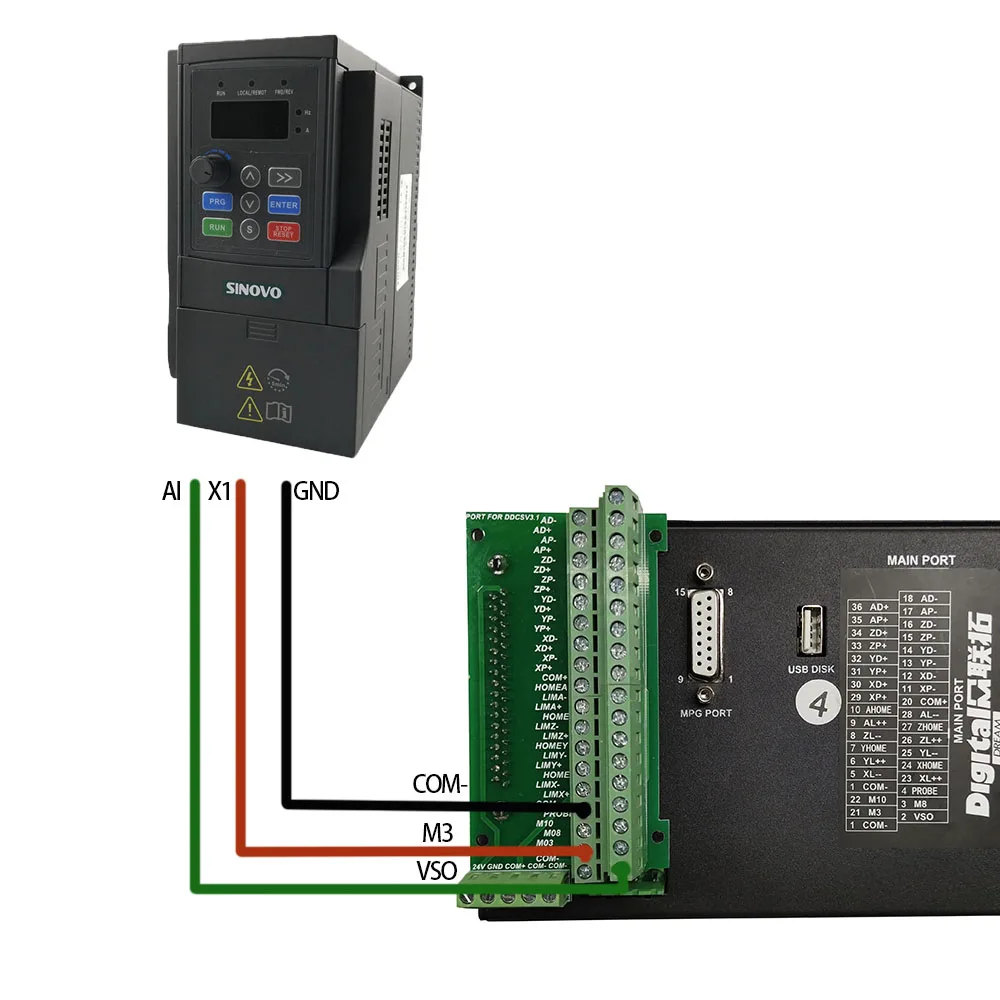

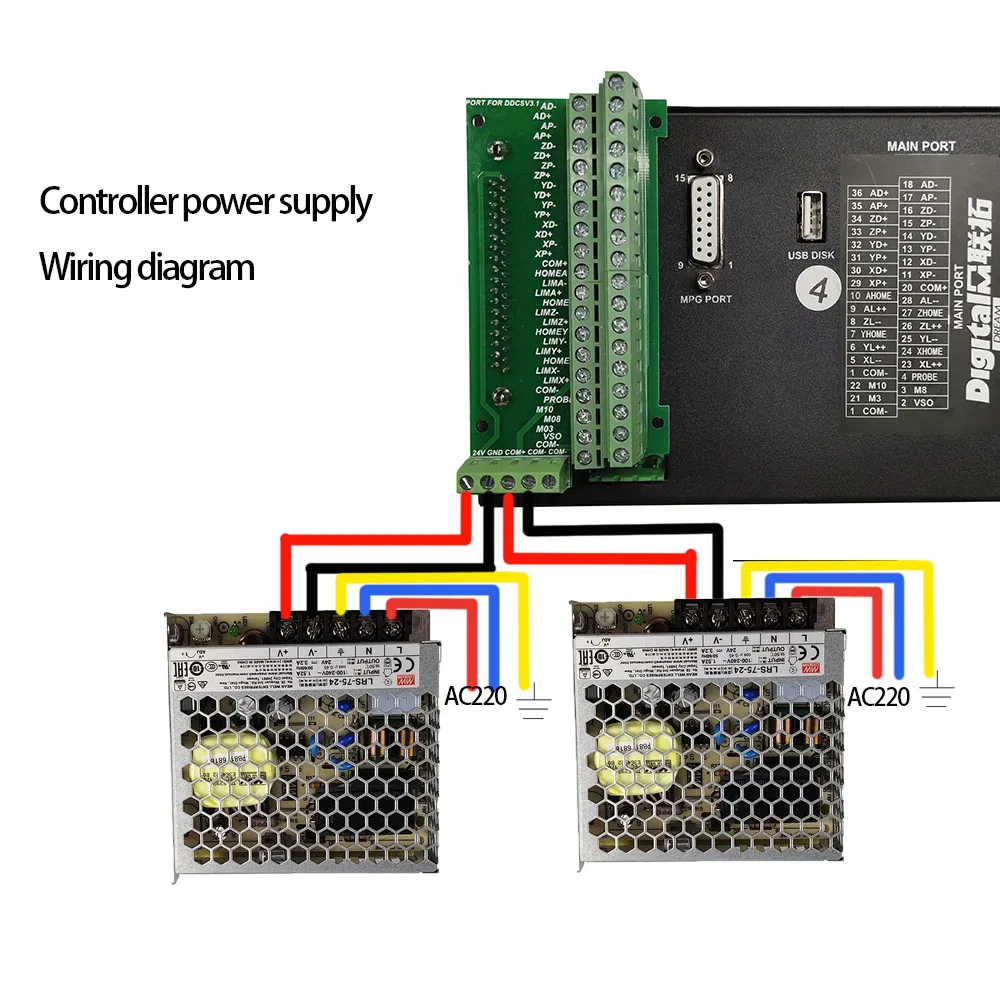

Детали проводки:
