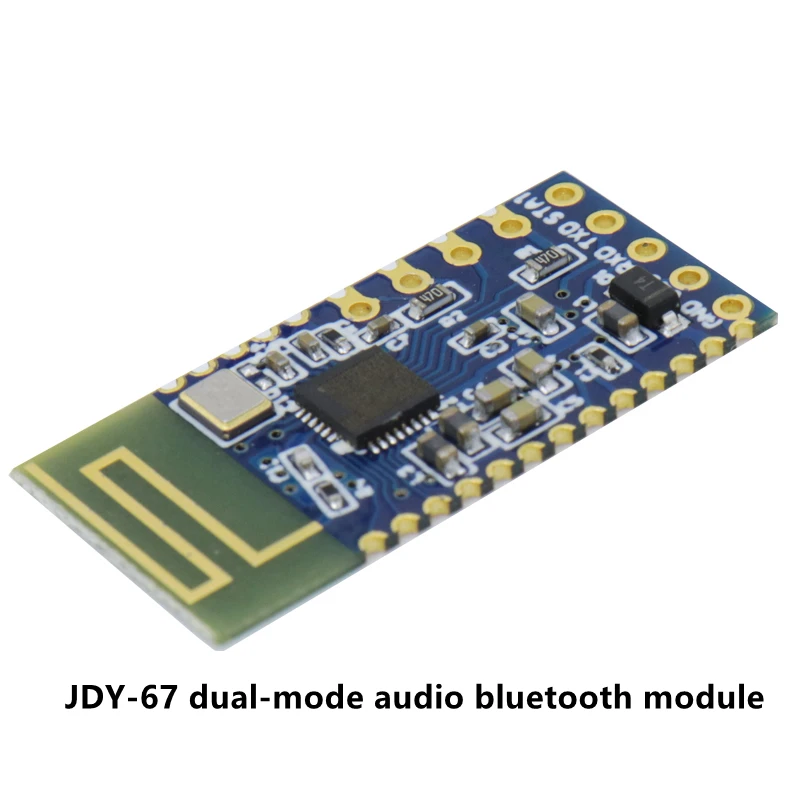

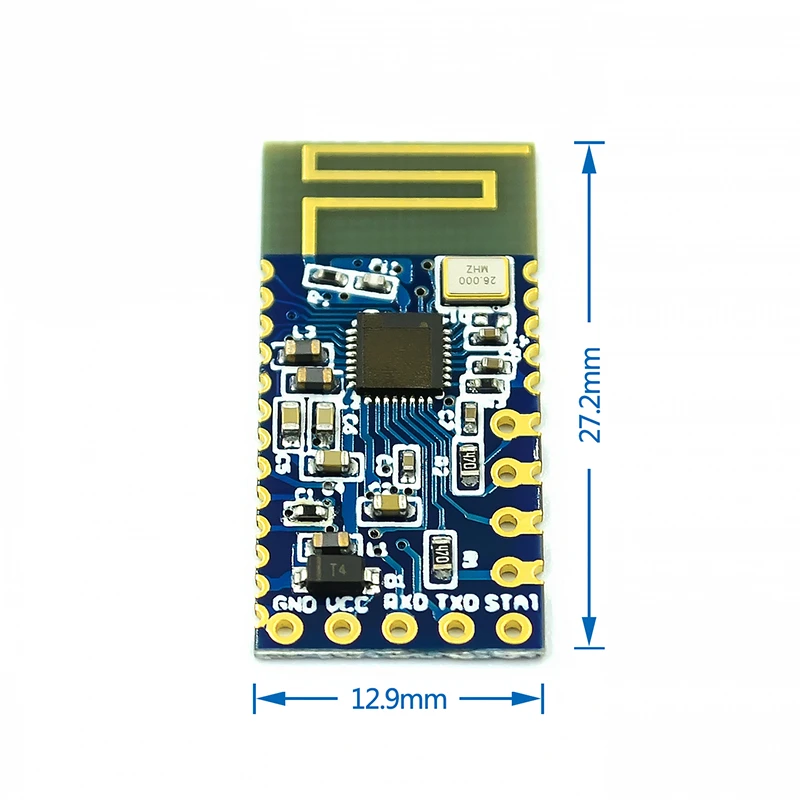

JDY-67 двухрежимный аудио Bluetooth модуль аудио Bluetooth SPP Bluetooth модуль BLE прозрачный модуль Bluetooth

1. Введение продукта

JDY-67 использует трехрежимную технологию Bluetooth, поддерживает одновременную работу аудио и BLE и SPP, поддерживает последовательные команды для установки имени трансляции, громкости, верхних и нижних заголовков, переключение аудио SD и Bluetooth и т. Д. Преимущества очень очевидны.

2. Применение продукта

JDY-67 поддерживает Bluetooth аудио + BLE + SPP режим, а также может быть переключен на режим MP3 + BLE + SPP, поэтому приложение более широкое, режим Bluetooth audio + BLE может быть применен к различным bluetooth-динамикам, BLE может быть применен к различным продуктам передачи данных. Режим MP3 + BLE может использоваться в различных голосовых игрушечных продуктах и различных рекламных голосовых продуктах. SPP поддерживает прозрачную передачу с помощью электрического или ANDROID Bluetooth последовательного порта. Конечно, BLE также поддерживает прозрачную передачу IOS и ANDROID. JDY-67 имеет очень мощные функции.

Может быть применен к:

1. Прозрачная передача данных Bluetooth BLE или SPP

2. Bluetooth-колонки

3. Различные Bluetooth аудио или MP3 Детские игрушечные приложения

4. Применение различных голосовых подсказок

5. Различные продукты голосового массажа Bluetooth

Три, параметры модуля

Номер модели

JDY-67

Версия Bluetooth

Bluetooth V4.2

Поддержка протокола Bluetooth

HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2,

AVDTPV1.2, низкая энергия

Рабочее напряжение

DC3.3-4.2V

Не подключен

Ток состояния трансляции

3.5ма

После подключения

Рабочее состояние тока

20 мА

Ток глубокого сна

3uA

Рабочая температура

-40 ℃-80 ℃

Расстояние передачи

15 м

Чувствительность

-87dbm

Температура пластырей

<260 °C

Кнопка воспроизведения/остановки нажмите один раз, чтобы воспроизвести, нажмите еще раз, чтобы остановить

Кнопка PREV нажмите один раз, чтобы воспроизвести предыдущую песню

Нажмите кнопку «NEXT» для воспроизведения следующей песни

Кнопка VOL + нажмите один раз, чтобы увеличить громкость на 1

Кнопка VOL нажмите громкость, чтобы уменьшить на 1

Нажмите кнопку MODE, чтобы переключиться в режим sd-карты, нажмите еще раз, чтобы переключиться в режим аудио Bluetooth (с голосовыми подсказками)

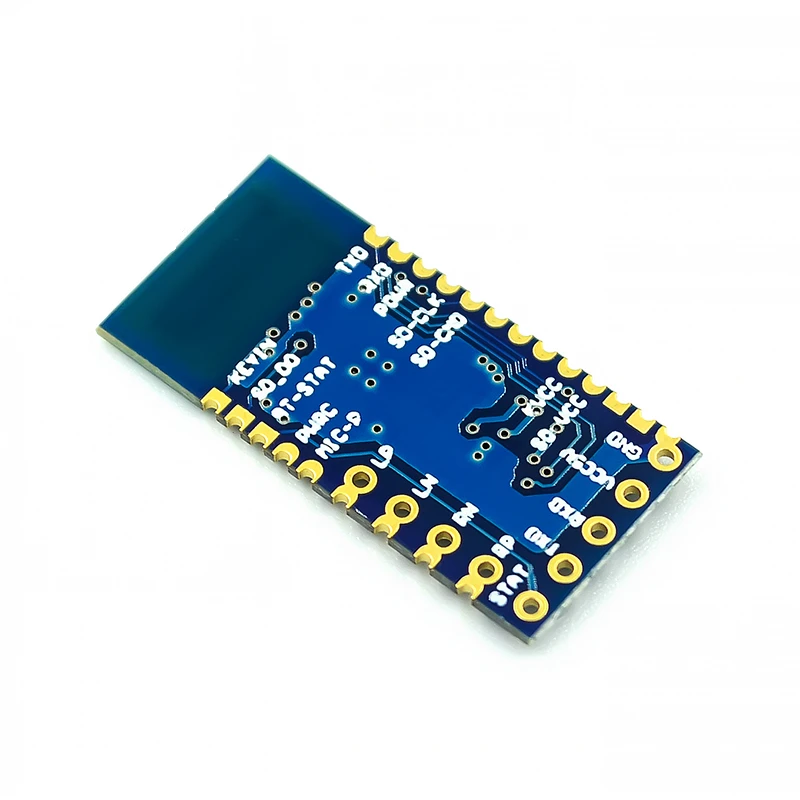

Описание контактной функции

Контактный номер

Функция штыря

Описание контактной функции

1.

TXD

Серийный выход

2.

RXD

Серийный вход

3.

KIN

Нет функции

4.

SD-CLK

Штырь для часов sd-карты

5

SD-CMD

Командные контакты SDK

6

NULL

Воздух

7

NULL

Воздух

8

NULL

Воздух

9

VCC3SYS

Кнопка питания KVCC

10

IO3VFLA

Разъем питания для sd-карты

11

NULL

Воздух

12

VCC

2,8 V-4,3 V контактный источник питания

13

GND

Мощность заземления

14

RP

Правый канал дифференциальный выход положительный

15

РН

Правый канал дифференциальный выходной отрицательный полюс (не должен быть заземлен до GND)

16

LN

Левый канал дифференциальный выходной отрицательный электрод (не должен быть заземлен до GND)

17

LP

Левый канал дифференциальный выход положительный

18

MIC-P

MIC вход положительный

19

AUD-STAT

Bluetooth аудио соединение статус pin (не подключен к низкому уровню, подключен к высокому уровню)

20

BLE-STAT

Штырь состояния подключения BLE (не подключен к низкому уровню, подключен к высокому уровню)

Двадцать один

SD-DATA

Штырь для передачи данных sd-карты

Двадцать два

ADCKIN

Кнопка ввода ADC (поддержка 6 кнопок)

Описание функции A2P-STAT pin

1: используется для индикации состояния соединения (аудио не подключено к низкому уровню, высокий уровень после подключения)

2: используется для функции отключения звука по Bluetooth, подключен к чипу усилителя ANT8110/SD, когда телефон подключен, разбудите усилитель для воспроизведения музыки, когда телефон отключен, усилитель входит в режим сна низкой мощности

3: используется для sd-карты, чтобы воспроизводить функцию отключения звука, выход низкого уровня, когда не воспроизводит sd-карту музыку или останавливает воспроизведение sd-карты музыки, выход высокого уровня при воспроизведении sd-карты музыки, чип усилителя мощности ANT8110

Набор последовательных команд

JDY-67 команда отправки последовательного порта модуля должна добавить \ r \ n

Последовательности

Инструкция

Эффект

Режим работы

По умолчанию

1.

AT + VER

Номер версии запроса

2.

AT + RST

Сброс

3.

AT + MAC

Запрос mac-адреса

4.

AT + NAME

Задать запрос BLE широковещательное имя

JDY-67-BLE

5

AT + NAMA

Установить запрос имя аудио трансляции

JDY-67-AUDIO

6

AT + ENLOG

Набор для запроса информации о выходном состоянии последовательного порта

1.

7

AT + BAUD

Задайте запрос скорости передачи данных

4.

8

AT + STARTEN

Задать запрос режим низкого энергопотребления

1.

9

AT + VOICE

Воспроизведение фиксированного голоса в выбранной вспышке

10

AT + BTMOD

SD карта MP3 и Bluetooth аудио переключение

0

11

AT + NEXT

Следующий трек

12

AT + LAST

Предыдущая часть

13

AT + PLAY

Играть

14

На + пауза

Стоп

15

AT + SDINDEX

Воспроизведение MP3 файлов, указанных sd-картой

16

AT + SDPMODE

Sd-карта Настройка режима воспроизведения музыки запрос (полная петля, остановка после одной игры, Одиночная Петля, случайная игра)

17

AT + вызов

Последний звонок

18

AT + REJECT

Отказаться от ответа

19

AT + ACK

Ответьте на телефон

20

AT + VOLDN

Уменьшение громкости

Двадцать один

AT + VOLUP

Увеличение громкости

Двадцать два

При + громкости

Установить громкость запроса

16

Двадцать три

AT + DISC

Отключение

Двадцать четыре

AT + STAT

Проверьте состояние подключения

0,0

25

AT + PSTAT

Вопрос о том, играет ли текущая музыка

26

AT + SDSATA

Проверьте музыкальный каталог, играющий в данный момент на sd-карте

27

AT + роль

Настроить независимо от того, чтобы включить BLE Bluetooth

Включите BLE

1.

28

AT + SING

Настройте дифференциальный выход или Односторонний выход

Дифференциальный выход

0

29

AT + SDSV

Запись списка воспроизведения sd-карты

Включение

1.

30

AT + SDPLAY

В режиме SD, можно ли играть автоматически при включении

Автоигра

1.

31

AT + CALEN

Можно ли открыть функцию телефона

Выключить

0

32

AT + AEQ

Выбор звука (рок, джаз, поп)

Нет звука

0

33

AT + FCC

Используется для аутентификации (одиночный Перевозчик и модулированная волна)

Выключить

0
