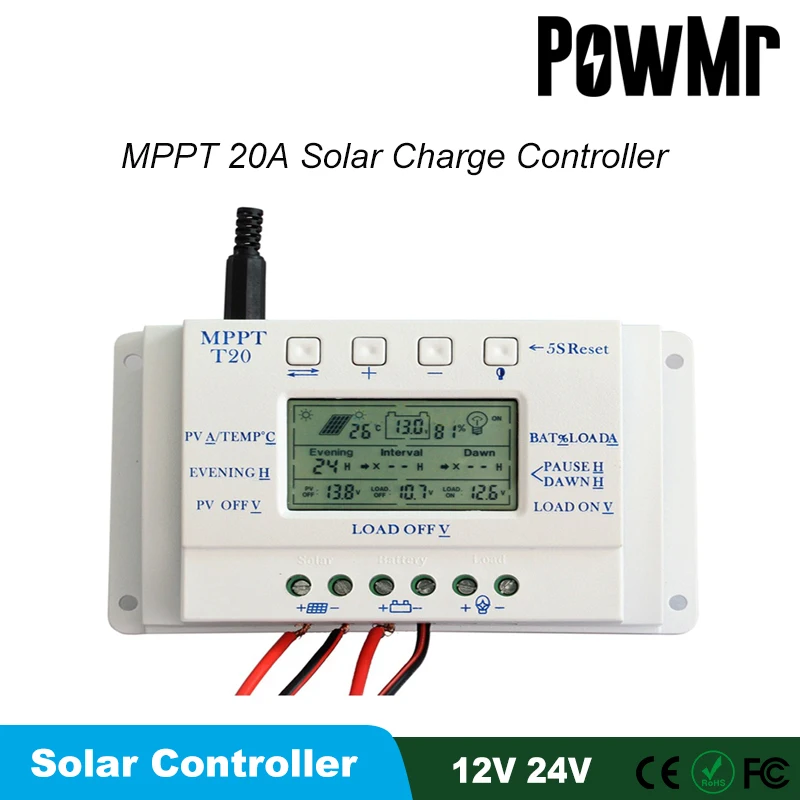

Контроллер заряда солнечных батарей, 20 А, контроллер панели солнечных батарей с ЖК-дисплеем для 1224 в, автоматический двойной таймер, регулятор солнечных батарей T20

Обзор продукции

A: время (Вечерняя работа) B: время (пауза) C: время (рассвет)

Это совместимый MPPT Контроллер заряда PWM умный/эффективный/энергосберегающий, он не только имеет эффективную функцию зарядки MPPT контроллера для автоматического отслеживания максимальной точки питания, на 10%-30% выше, чем обычная КПД контроллера, также есть энергосберегающие в режиме ожидания, более чем на 30% энергии, чем обычный контроллер, потребляемая мощность в режиме ожидания всего 10 мА-15 мА.

Примечание: Это высококачественные совместимые MPPT + PWM контроллеры заряда и разряда солнечных батарей, не 100% Ture MPPT

Серия "T" интеллектуального многоцелевого солнечного контроллера заряда

ЖК-дисплей

Защита от обратного разряда батареи

Простое (и более точное управление) управление

Защита от обратной полярности аккумулятора

PWM charing mode + MPPT

Батарея под защитой напряжения

Пользователь параметров может сбросить

Защита от перегрузки, короткого замыкания

Ключ для открытия и закрытия нагрузки

Функция автоматической компенсации температуры

Ключ для восстановления заводских настроек

USB 5V зарядка (ток 1500mA/1.5A) опционально

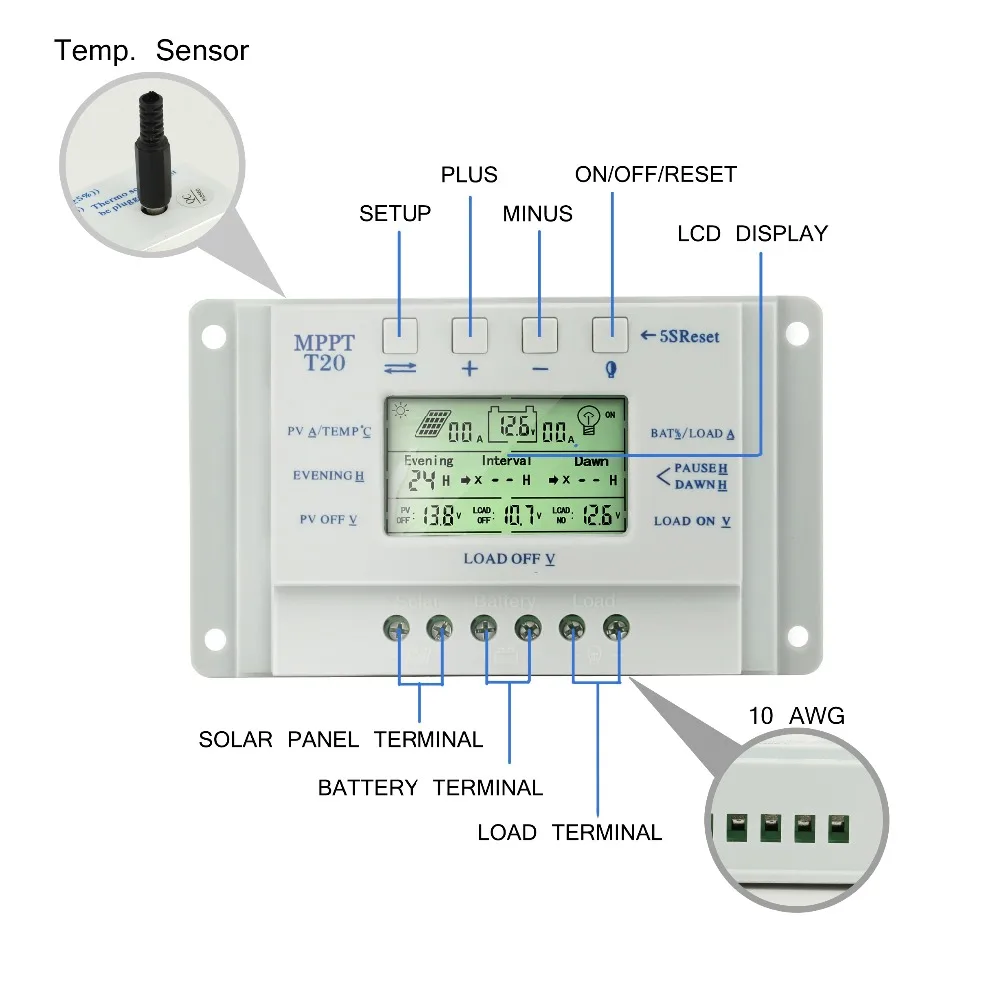

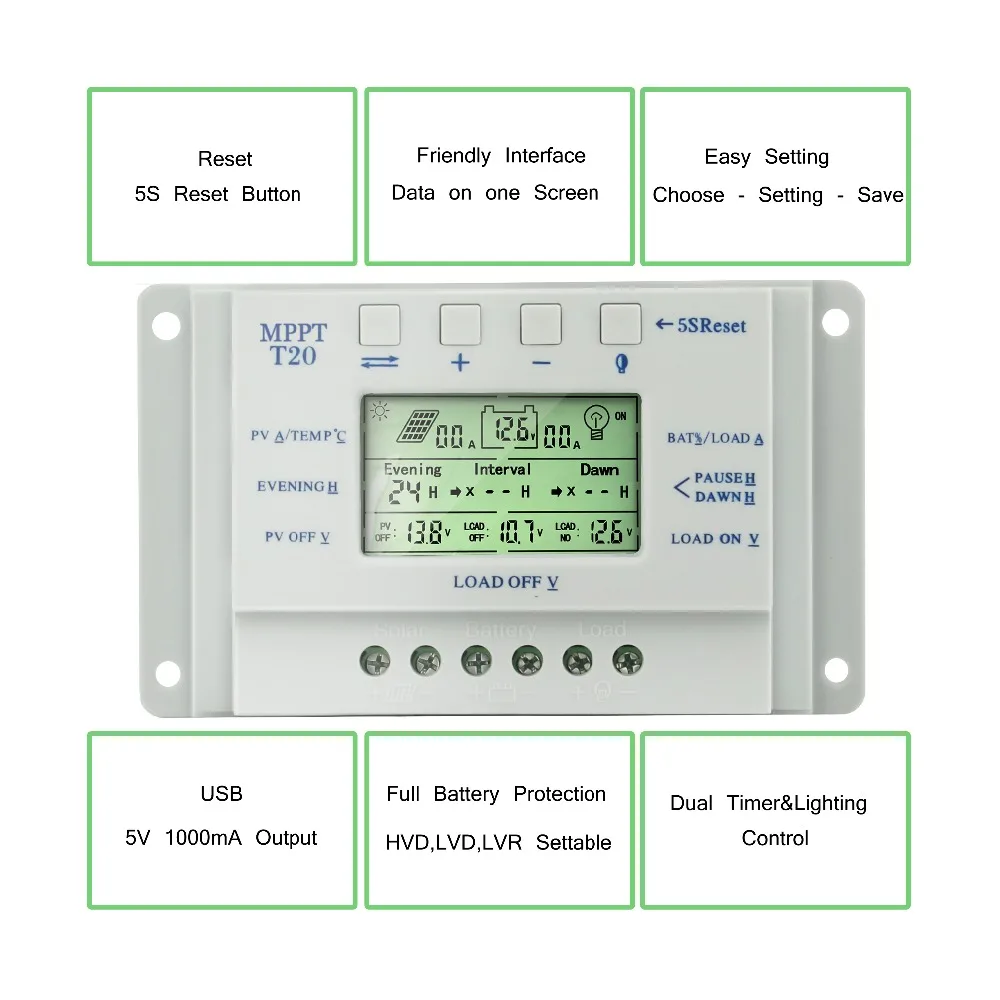

Описание рабочего интерфейса ЖК-дисплея

Параметры

Параметры/модель

T10

T20

T30

T40

Максимальный ток мощности

12А

20А

30A

40А

Монтажный Lin (мм2)

4 мм2

8 мм2

10 мм2

12 мм2

Монтажная линия (AWG)

10(AWG)

8(AWG)

7(AWG)

6(AWG)

Вес

280 г

300 г

475 г

480

Размеры

143 × 89 × 46 (мм)

187*97*61 (мм)

Потеря нагрузки системы

≤ 13 мА

Петля Buck

≤ 100 мВ

Поплавковое напряжение батареи

13,8 В (система 12 В)/27,6 в (система 24 В)

Защита аккумулятора (под напряжением)

10,6 В (система 12 В)/21,2 в (система 24 В)

Аккумулятор (под напряжением) восстановительное напряжение

12,6 вольт постоянного тока (12V система общее количество)/25,2 V(24V система)

Режим зарядки

MPPT + PWM режим

Рабочая температура

-10 ℃ ~ 60 ℃

Температура хранения

-30 ℃ ~ 70 ℃

Требования к влажности

≤ 90%, без конденсации

Компенсация температуры

-4 мВ/ячейка/℃

Температурный датчик (встроенные компоненты)

NTC 100K термистаты

Максимальное напряжение открытого замыкания солнечной панели

18V-24 вольт постоянного тока (12V система) 36V-48V(24V система)

Максимальное напряжение открытого замыкания солнечных панелей (В)

≤ 48 в

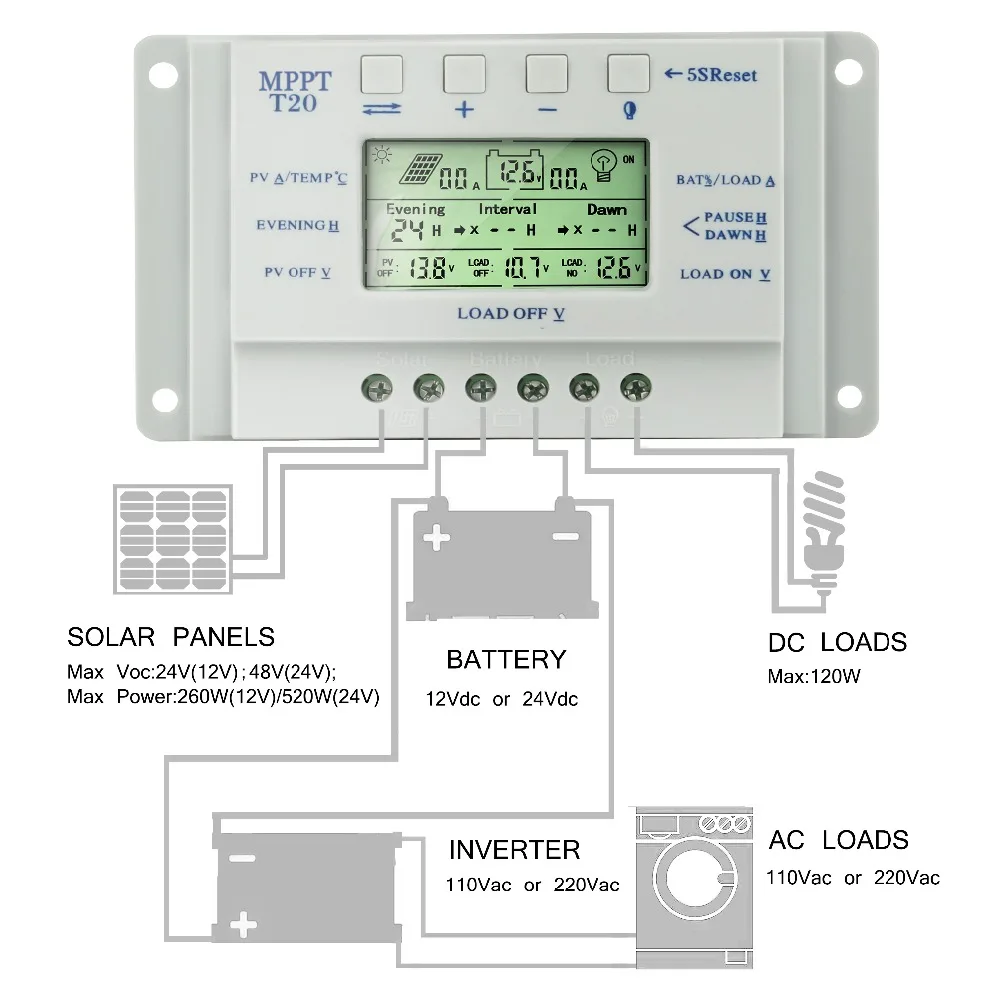

Стандартная конфигурация системы 12 В (применяется только к нашему контроллеру солнечного заряда)

Пиковое напряжение панели солнечных элементов (Максимальное напряжение питания (в)

18V-алюминиевая крышка, 25В

18V-алюминиевая крышка, 25В

18V-алюминиевая крышка, 25В

18V-алюминиевая крышка, 25В

Пиковая мощность панели солнечных элементов (Максимальная мощность (Wp)

50 Вт-130 Вт

100W-260

200 Вт-380 Вт

≤ 500 Вт

Модель контроллера солнечного заряда

T10

T20

T30

T40

Стандартное напряжение батареи

12 В

12 В

12 В

12 В

Конфигурация емкости аккумулятора

≥ 100 Ач

≥ 200 ач

≥ 300 Ач

≥ 400 Ач

Монтажный Lin (мм2)

4 мм2

8 мм2

10 мм2

12 мм2

Монтажная линия (AWG)

10(AWG)

8(AWG)

7(AWG)

6(AWG)

* Все красного цвета напряжение X2, при использовании 24V системы.

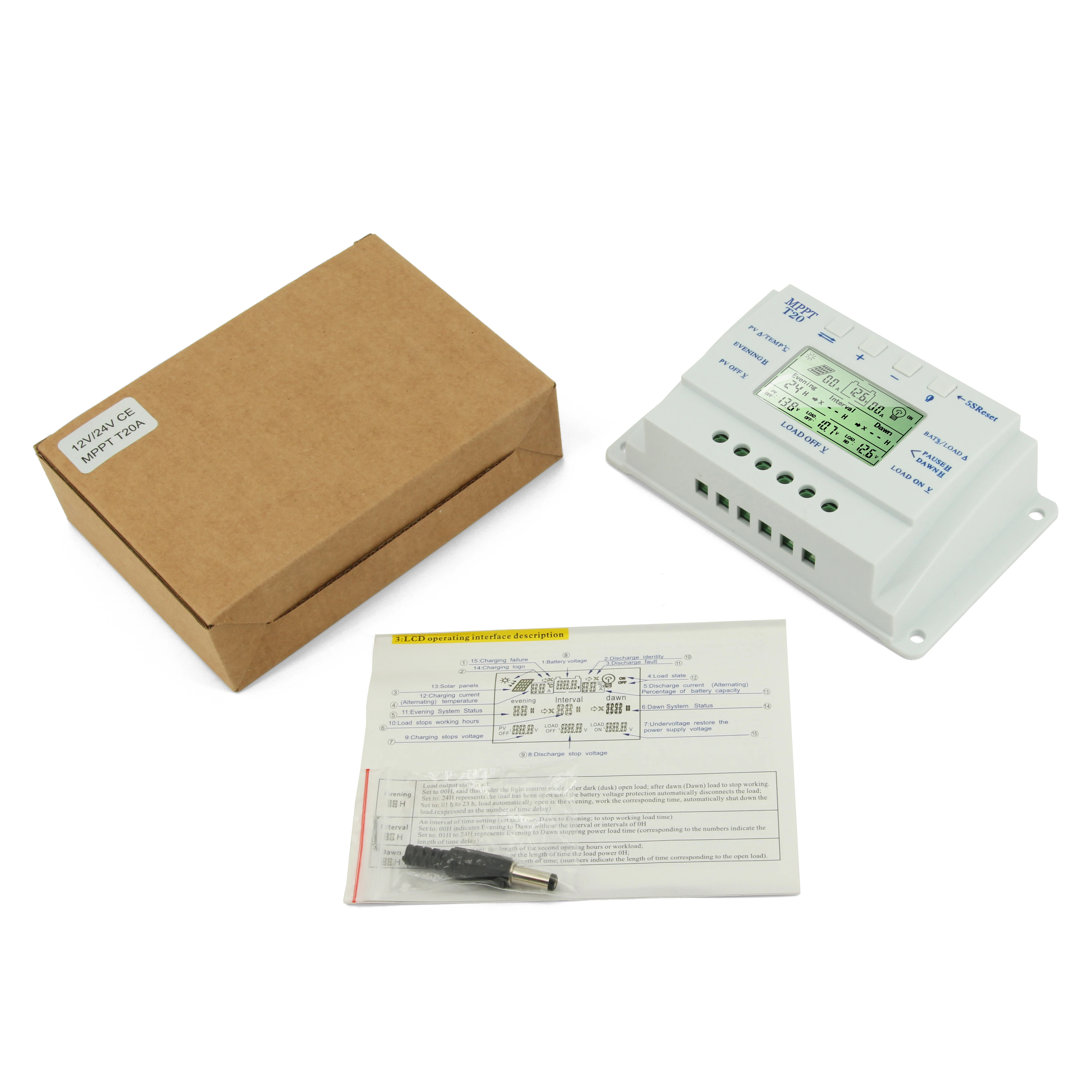

Посылка в том числе

1,1 PC 20A Solar Contorller T20

2,1 PC датчик температуры TS

2,1 шт. Руководство пользователя
