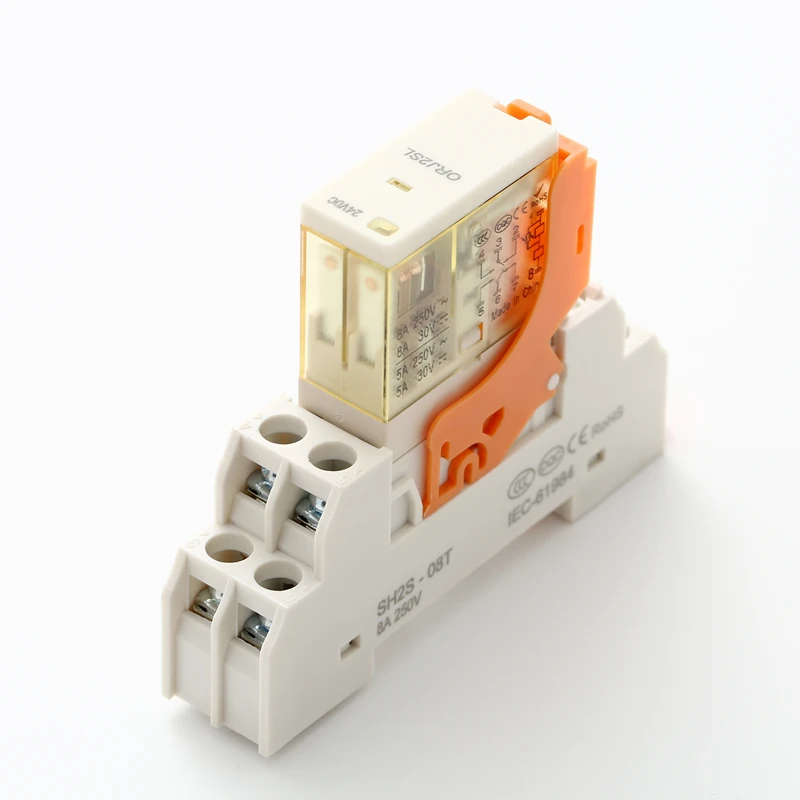

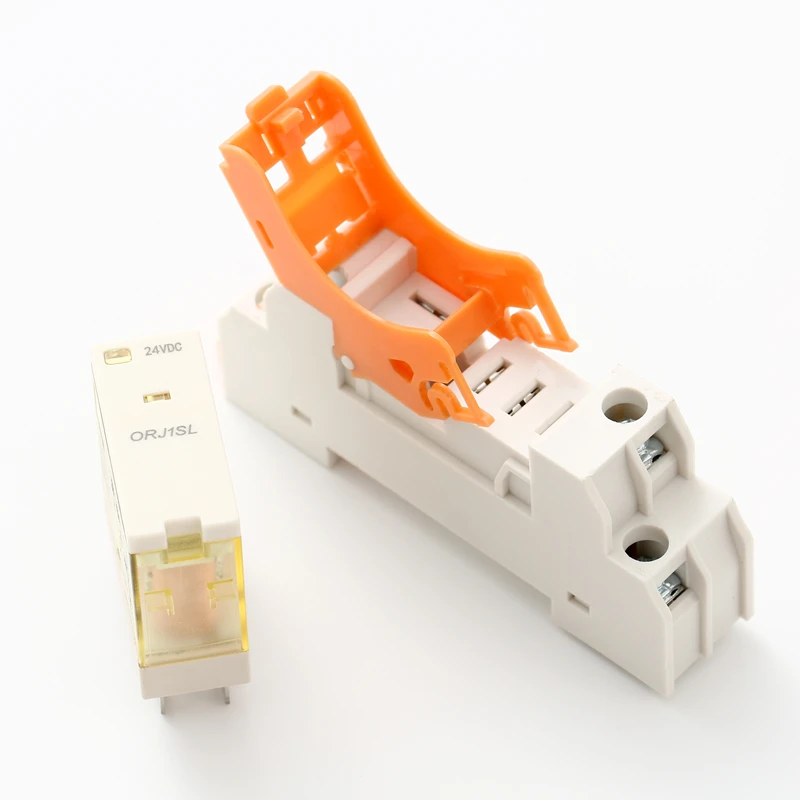

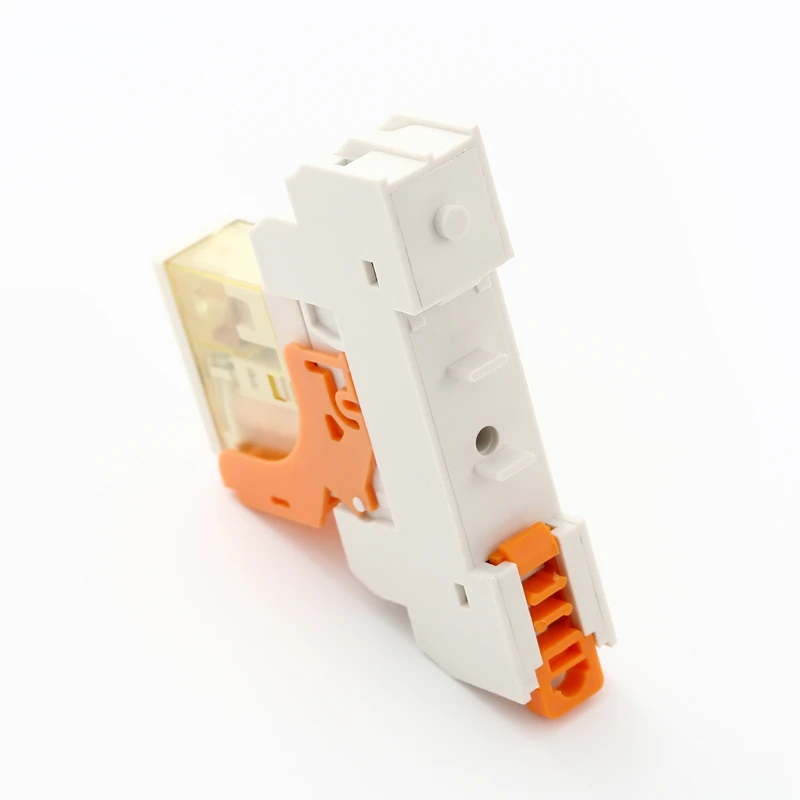

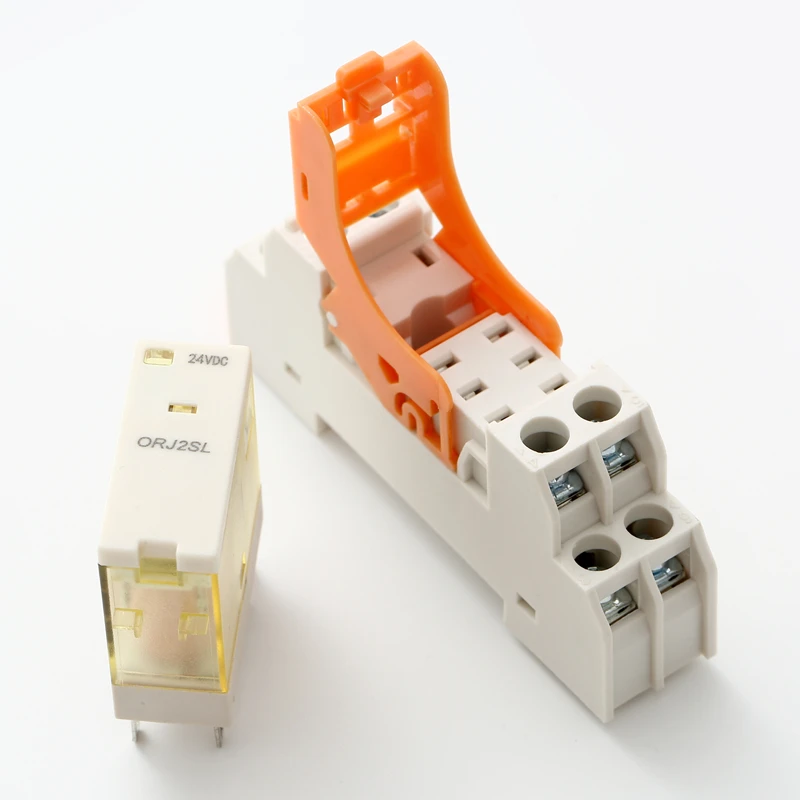

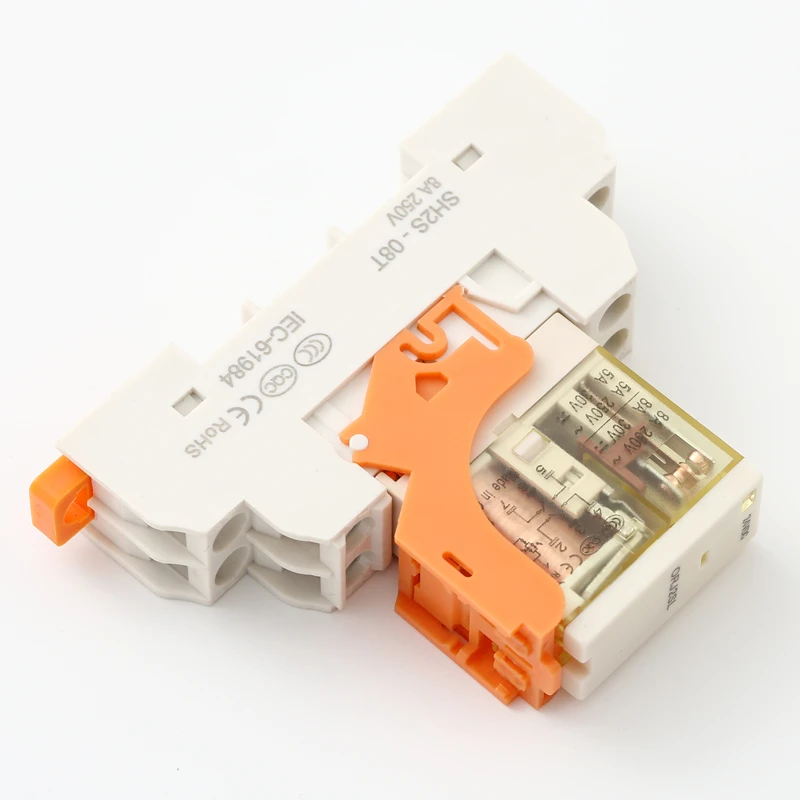

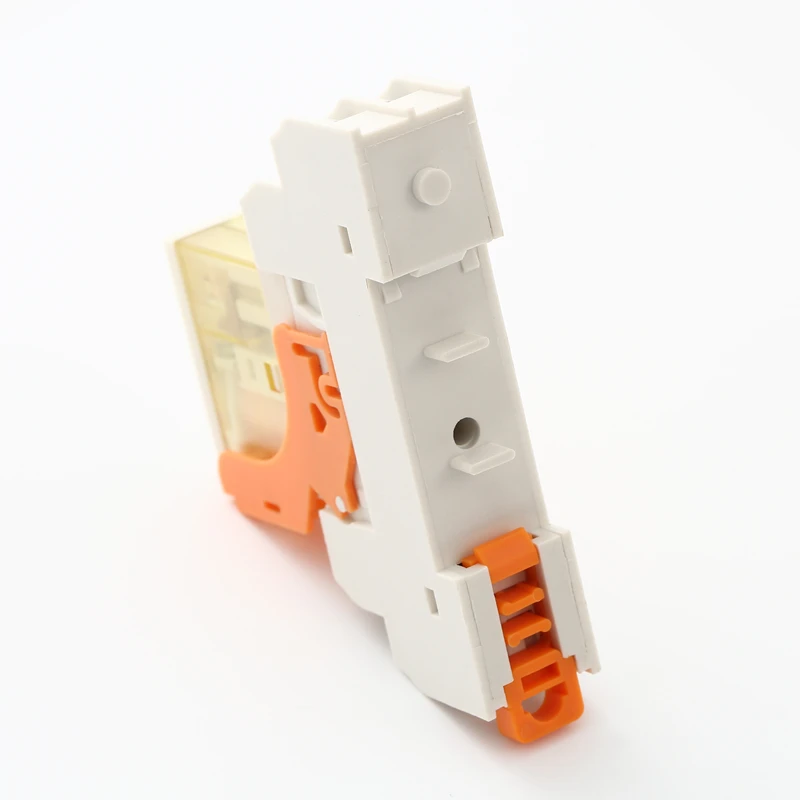

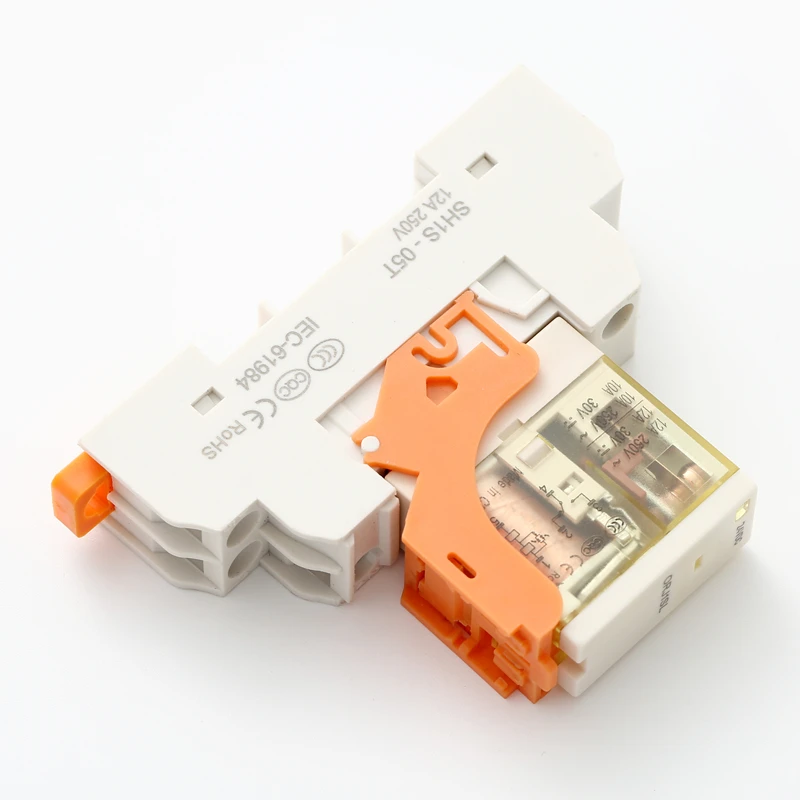

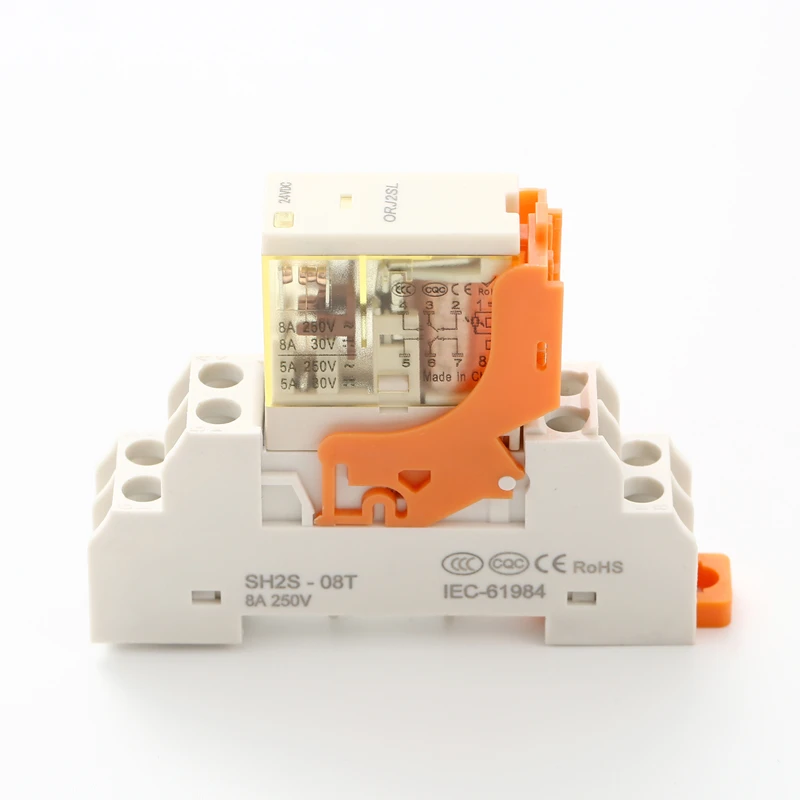

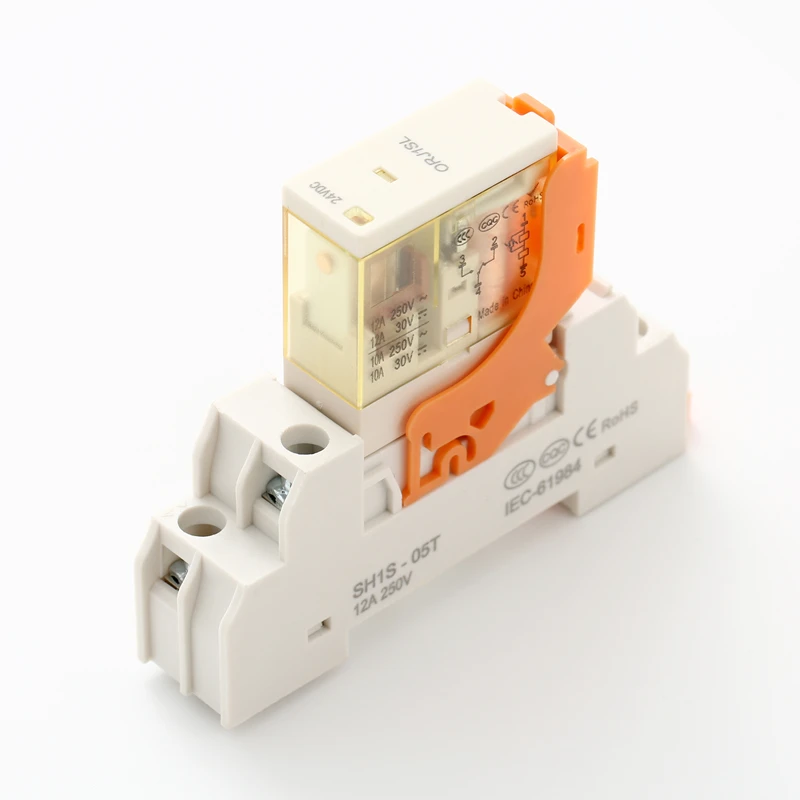

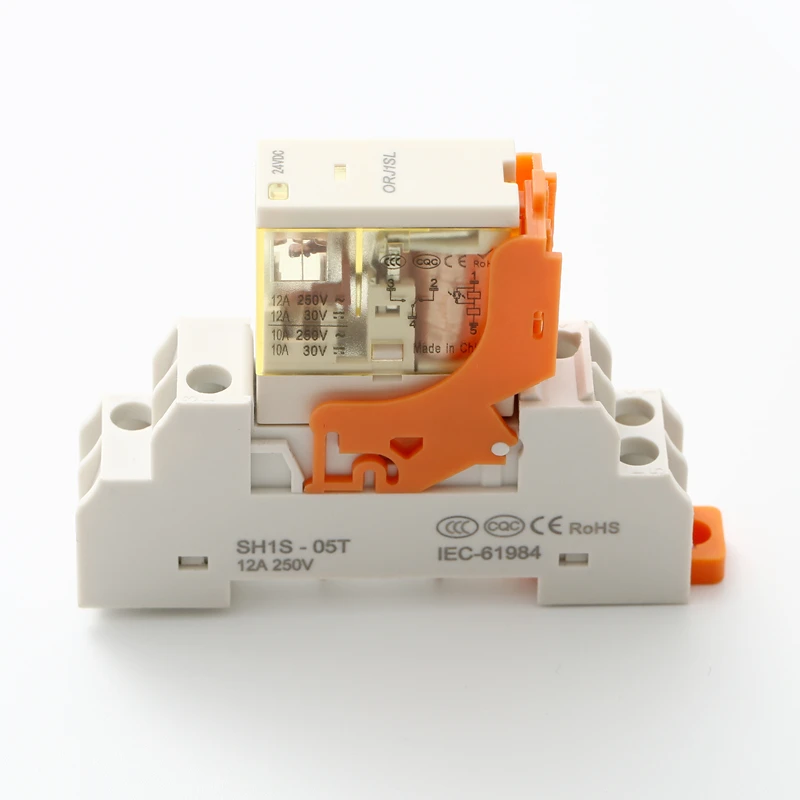

Реле промежуточное ELEWIND ORJ1SL ORJ2SL, 1 комплект или 2 комплекта, малое электромагнитное реле мощности 12 а с подсветкой

ELEWIND, 1 комплект или 2 комплекта, маленькое электромагнитное реле питания, 12 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 220 В, катушка

ELEWIND ORJ1SL 1 комплект или 2 комплекта промежуточных реле маленькое электромагнитное реле 12А светильник кой

<

1. Характеристики продукта

Небольшой размер, легко собирается

Высокая контактная нагрузка, 1S 12A;2S 8A

Высокая чувствительность

2. Характеристики

Контактные рейтинги

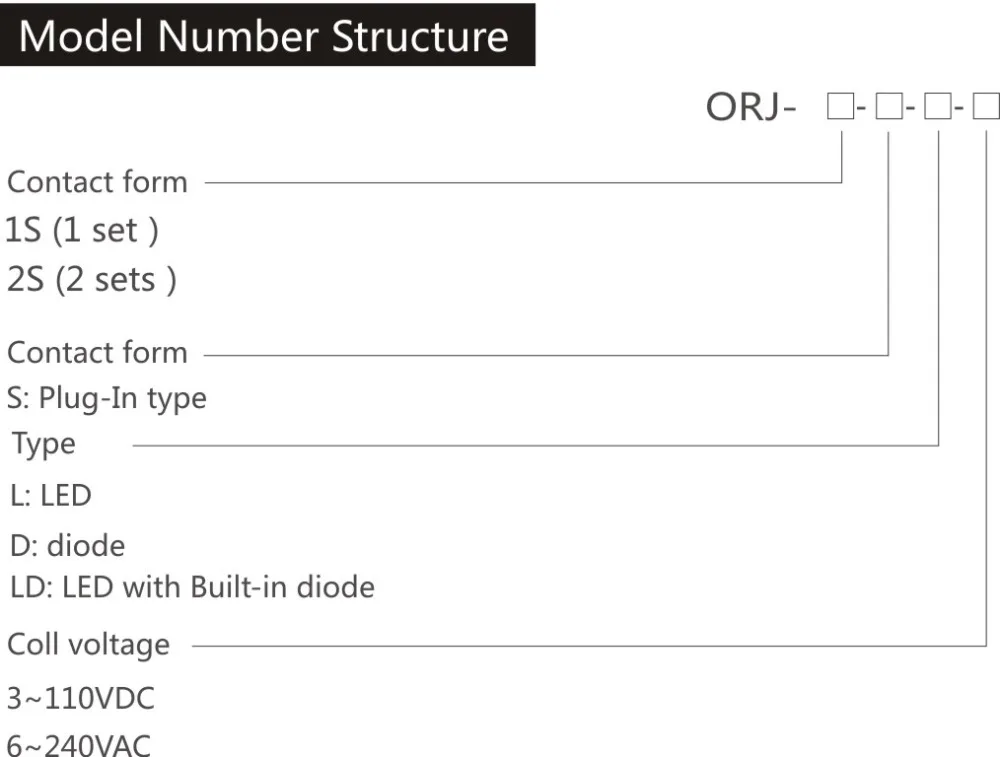

Контактная форма

1 S (1 комплект)

2 S (2 комплекта)

Номинальная нагрузка (резистивная нагрузка)

12A/250VAC, 30VDC

12A/250VAC, 30VDC

Переключение мощности (резистивная нагрузка)

3000ВА, 360 Вт

3000ВА, 360 Вт

Контактное сопротивление (начальное)

≤ 50 мОм

Контактные материалы

Сплав Ag

Электрическая жизнь

1*105 раз

Механическая жизнь

3*107 раз

Параметры производительности

Обязательное напряжение (23 ℃)

DC:≤ 75% (номинальное напряжение)

AC:≤ 80% (номинальное напряжение),50/60 Гц (номинальное напряжение)

Необходимо снять напряжение (23 ℃)

DC:≥ 10% (номинальное напряжение)

AC:≥ 30% (номинальное напряжение),50/60 Гц (номинальное напряжение)

Максимальное напряжение (23 ℃)

110% (номинальное напряжение)

Потребляемая мощность катушки

DC: прибл. 0,53 Вт

AC: прибл. 0,9 ВА

Время работы (номинальное напряжение)

≤ 20 мс

Время выпуска (номинальное напряжение)

AC: ≤ 20 мс

Постоянный ток: ≤ 10 мс, встроенный свободный диод: ≤ 20 мс

Сопротивление изоляции

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность

Между контактами

Одинаковая Полярность: ≥ 1000 В переменного тока/1 мин

Между контактами

Различная Полярность: В переменного тока/1 мин (ток утечки 1 мА)

Между контактом и

Катушка: 5000 в переменного тока/1 мин (ток утечки 1 мА)

Температура окружающей среды

-40-70 ℃

Влажность окружающей среды

5% ~ 85% RH

Атмосферное давление

86 ~ 106 кПа

Ударопрочность

Стабильность: 98m/S2

Прочность: 980 м/с2

Устойчивость к вибрации

10 ~ 55 Гц двойная амплитуда: 1,5 мм

Режим установки

Тип вставки

Форма упаковки

Тип пылезащитного чехла

Вес

Прибл. 20 г

<

3. Номинальная мощность катушки (23 ℃)

Номинальное напряжение в. Постоянный ток

6

12

24

36

48

100 ~ 110

Сопротивление катушки Ω

68

270

1080

2440

4300

18800

Номинальное напряжение V.AC

6

12

24

48

115

230

240

Сопротивление катушки Ω

16

62

240

1080

6000

23000

25000

Примечание: Допуск сопротивления катушки: номинальное значение номинального напряжения катушки <110 В ± 10% Ω, ≥ 110 в 1 ± 15% Ω.
