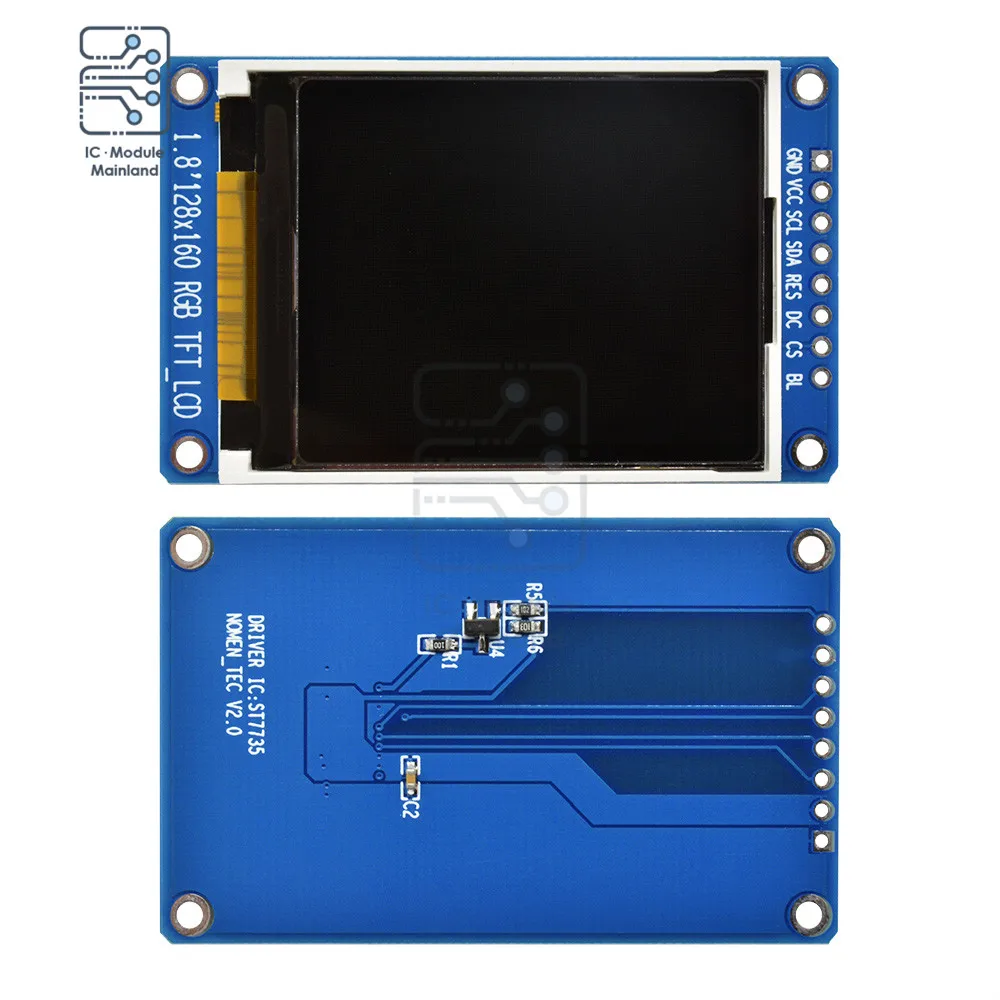

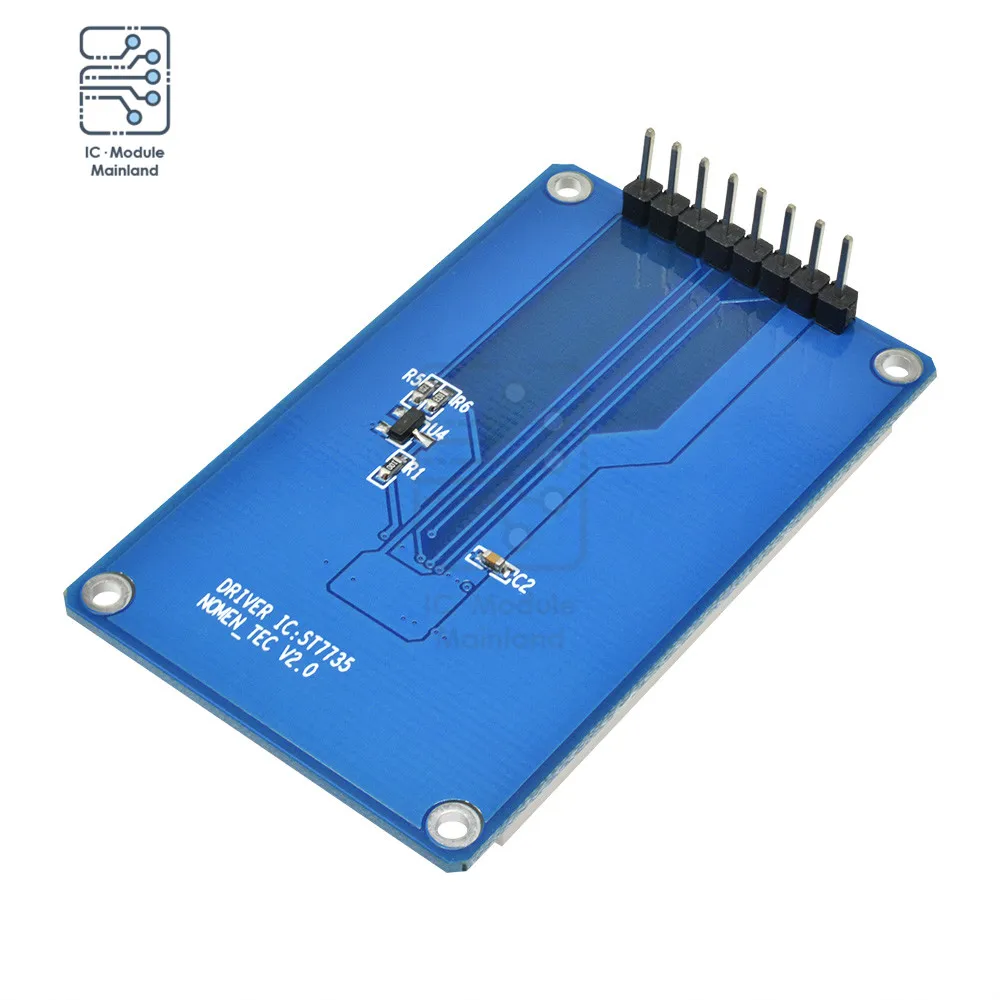

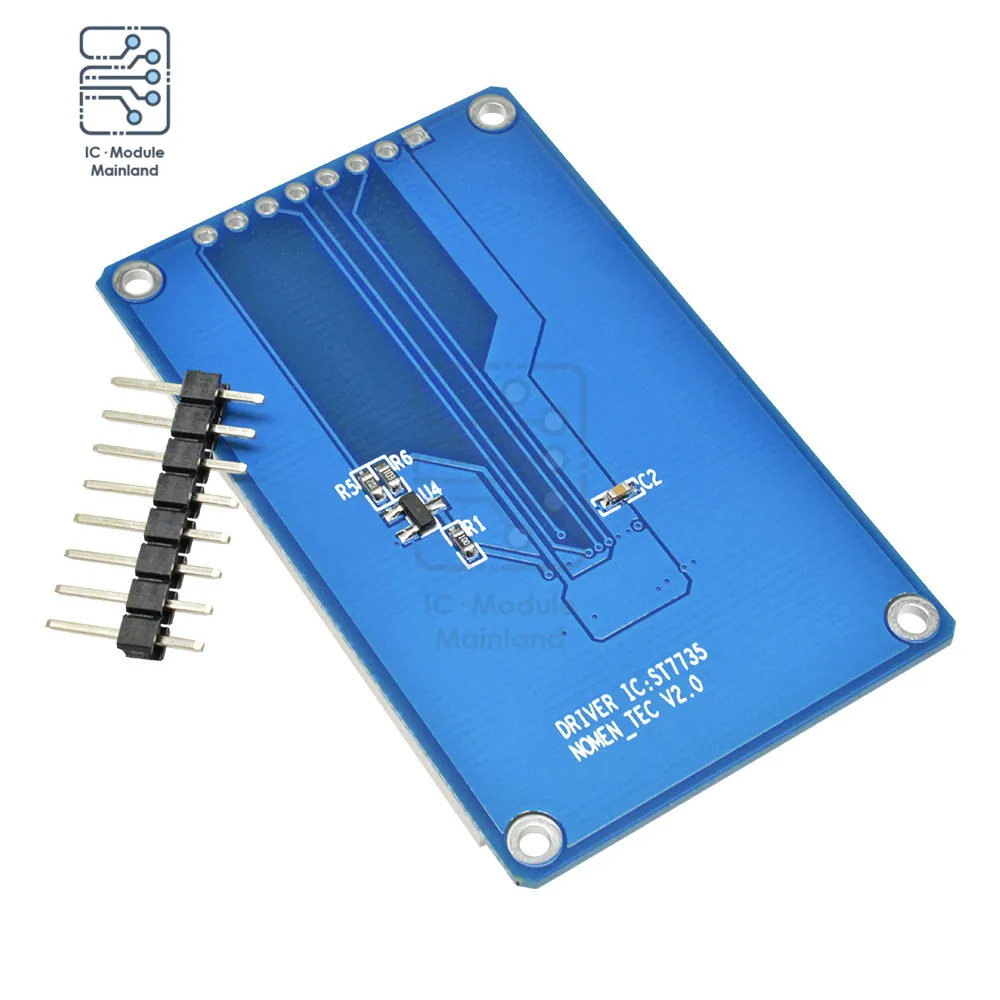

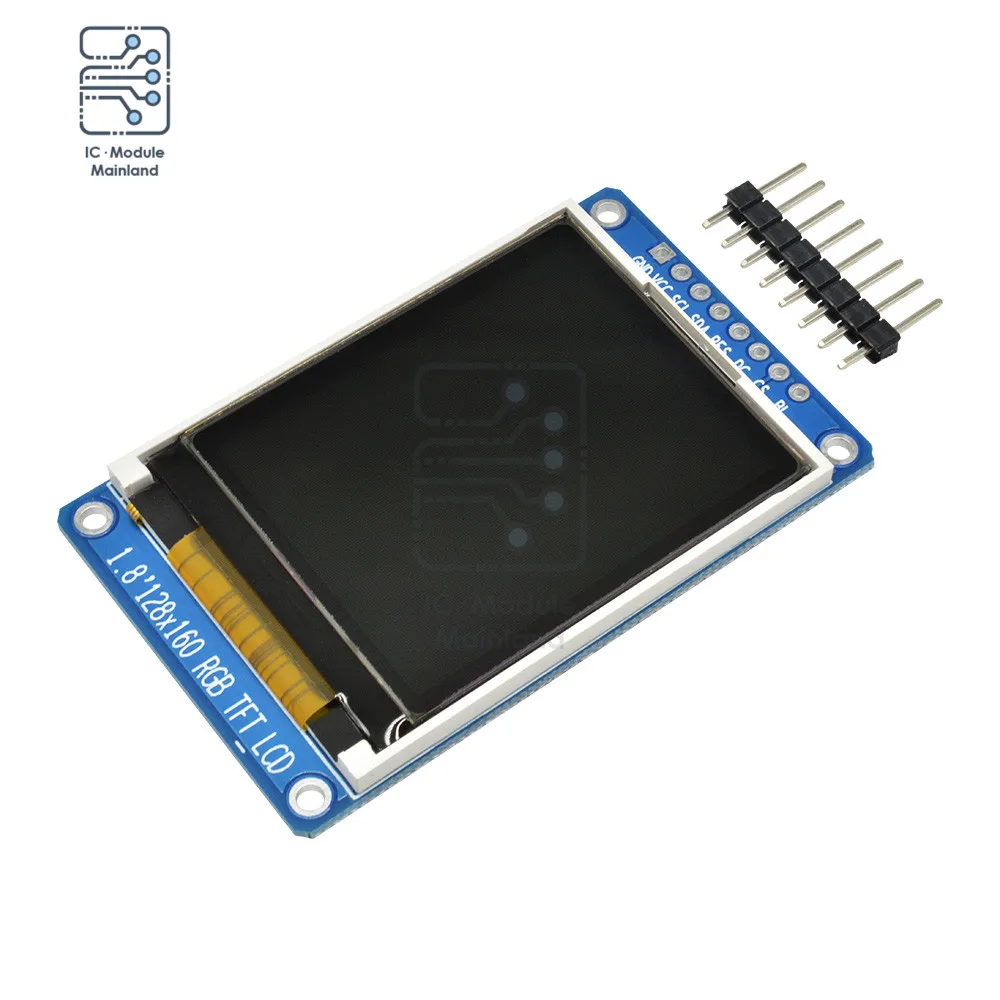

1,8 дюймовый TFT ЖК-дисплей модуль rgbx160 точек разрешение модуль последовательного интерфейса SPI ST7735S драйвер для ЖК-экрана Arduino TFT

1. Особенности

SИзе

1,8 дюймов

Режим отображения

A-TFT

Формат дисплея

Графический 128RGB * 160 точечная матрица

Входные данные

Интерфейс SPI

Привод IC

ST7735S

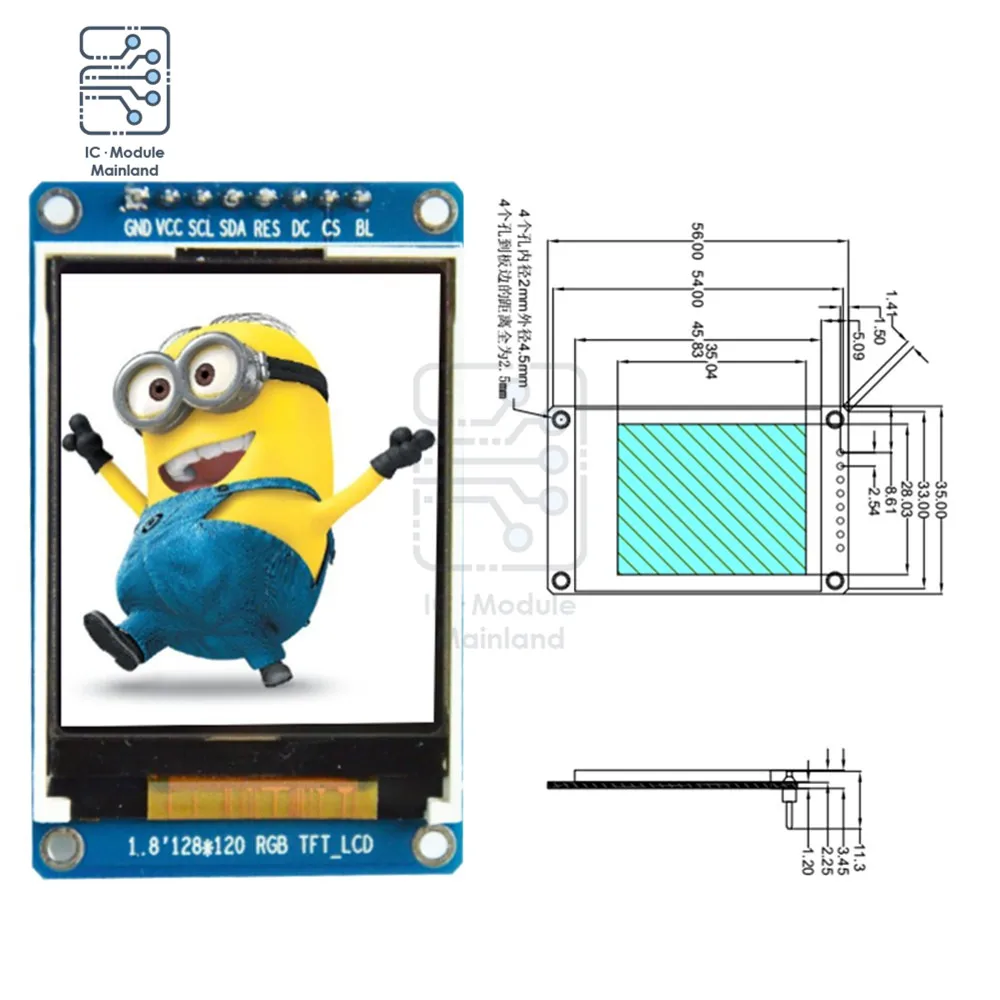

Мерный контур

35 (Ш) * 56 (В) * 3,45 +/-0,1 (Т) мм

Разрешение

128RGB * 160 точек

Активная область ЖК-дисплея

28,03 (Ш) * 35,04 (В)

Размер пикселя

0,219 (Ш) * 0,219 (В)

Направление просмотра

12 часов

Рабочая температура

-20 ~ 70 °C

Вес

9. 6

2. Описание штифта:

Контактный номер

Символ

Описание

1.

GND

Наземный

2.

VCC

Мощность 3,3 V

3.

SCL

Серийный штырь часов.

4.

SDA

Серийный ввод данных

5

RES

Штифт сброса LCM

Этот штырь является сигнальным входом сброса. Когда штырь низкий, инициализация чипа

Выполнено. Держите этот штифт на высоком уровне во время нормальной работы.

6

Постоянный ток

Управление данными/командой

7

CS

Выберите чип

8

BLK

Контрольный штырь подсветки

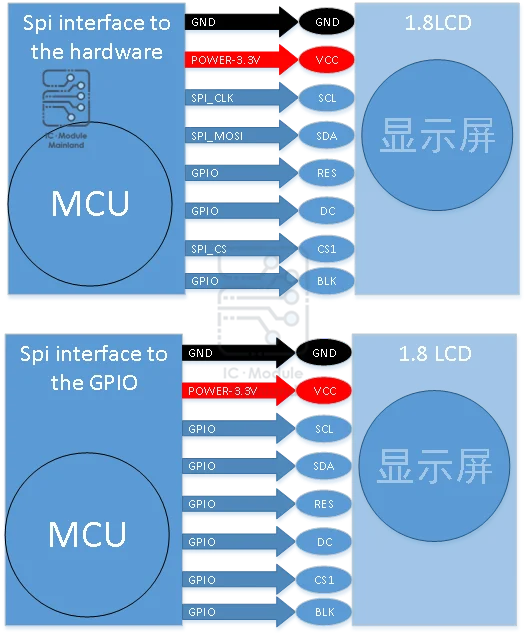

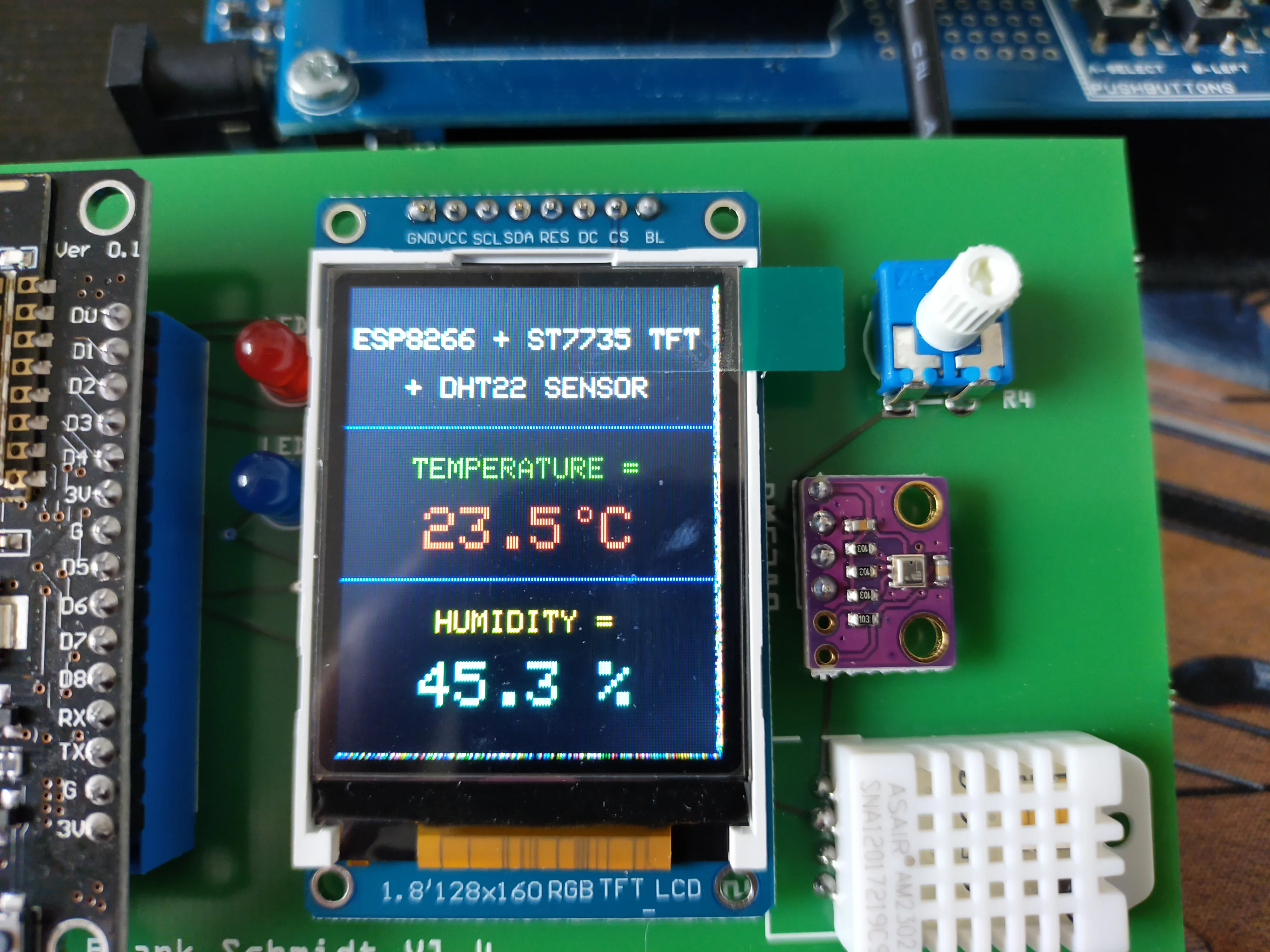

3.. Подключен к микроконтроллеру
