Зарядное устройство LiitoKala Lii-PD4, S6, 500S, 600, для батарей 18650, 26650, 21700, 18350, AA, AAA, 3,7 В3,2 В1,2 В, литиевых, NiMh

Руководство пользователя Lii-PD4

Предостережения:

1. Это зарядное устройство может заряжать все цилиндрические аккумуляторные батареи 3,7 V Li-ion, 3,8 V IMR, 1,2 V Ni-MH/Cd, 3.2VLiFePO4

2. Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый лимит тока

3. Если вход постоянного тока, рекомендуется только 12 в 1 А

4. Нагрев во время зарядки

5. Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства

6. Только для использования в помещении

7. Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

Характеристики и функции:

1. Мульти-Потребляемая мощность: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

2. Зарядный ток, интеллигентая (ый) Авто-набор всего три уровня: 500mA/1000мА/2000mA),2000mA фиксируется только для слот #4.

3. Многофункциональный ЖК-дисплей для зарядки: для хода зарядки 25% - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, li-Ion 3,80 V (IMR), емкость зарядки, напряжение и ток: 0.5A/1A/2A.

4. Автоматическое определение литий-ионных и никель-гидридных аккумуляторов и Ручная настройка режима зарядки для литий-ионных батарей LiFePO4 и 3,80 в (IMR)

5. Обновите для OV батареи. Он не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)

6. Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.

7. Зарядка при постоянном напряжении и токе

Кнопка и ЖК-дисплей:

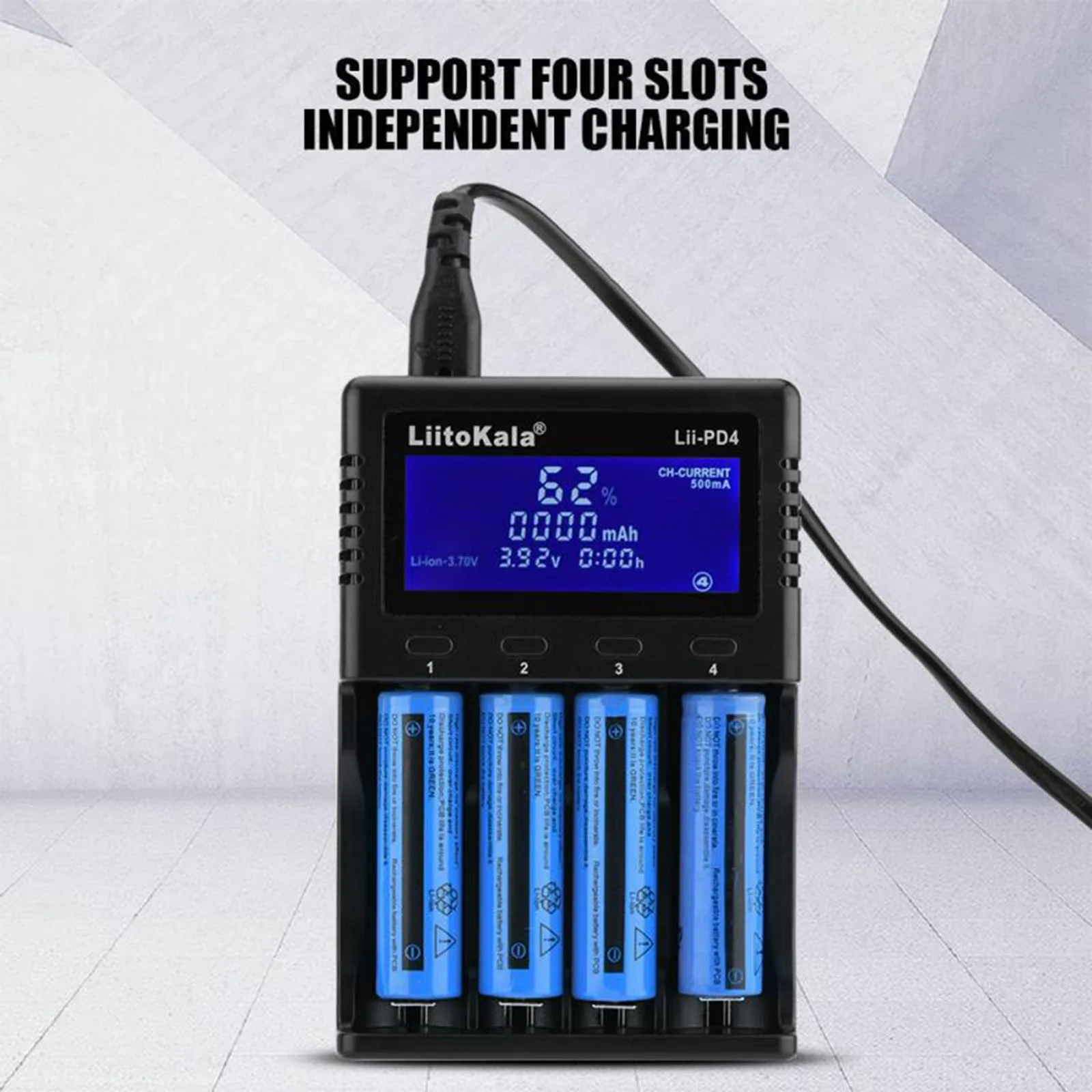

1. Кнопка режима (кнопка канала): Есть 4 независимых кнопки отдельно для каждого канала. В то время как источник питания подключен и аккумулятор вставлен, 1) Нажмите кнопку канала в 5S, чтобы изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи;

Примечание: тип батареи может быть выбран только перед запуском зарядки.

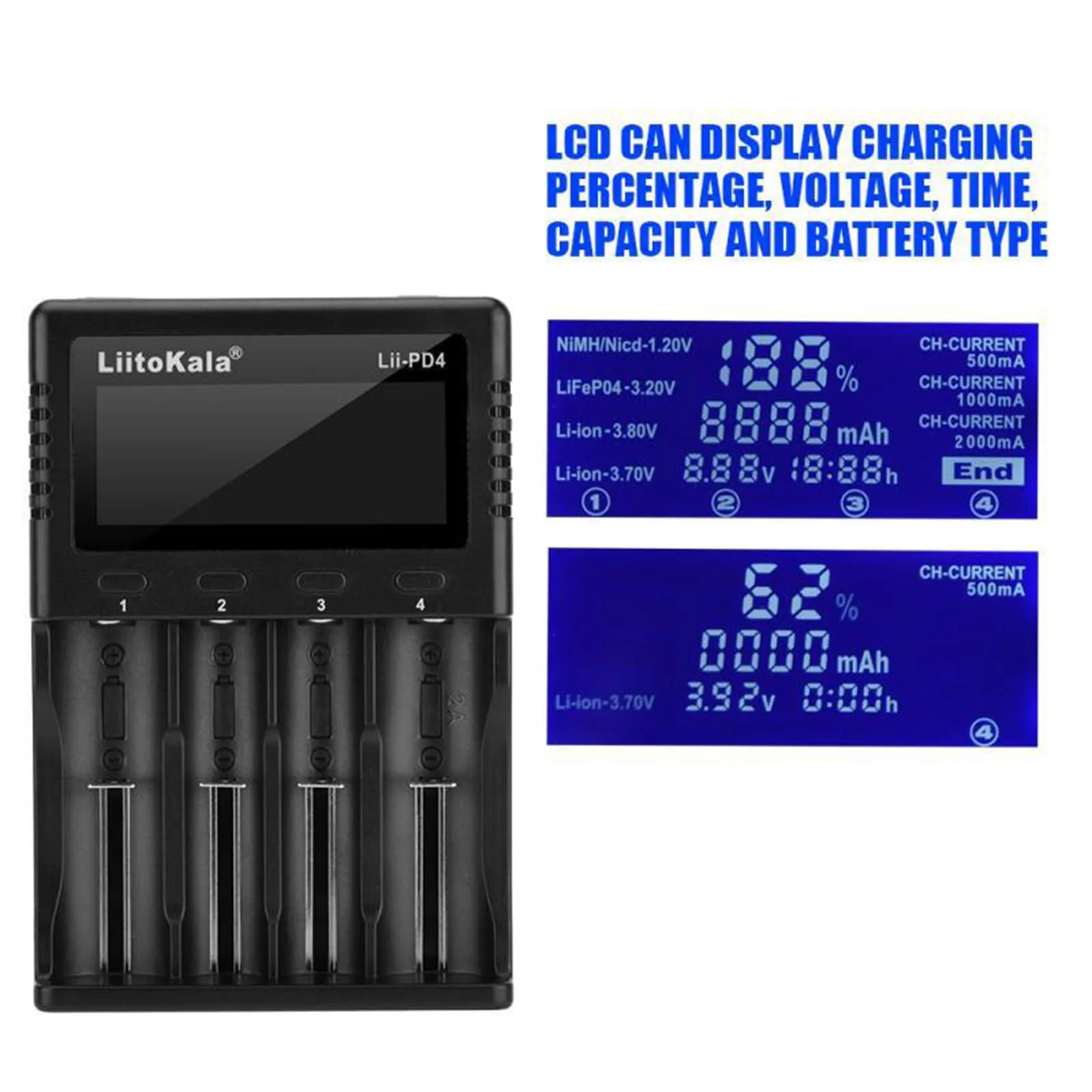

2. LCD: Whilepower подключен, LCD willlight upfor 3S: 1) Если аккумулятор не вставлен, ЖК-дисплей будет отображать «null» и будет выключен в 30S 2) когда батарея вставлена и обнаружена, ЖК-дисплей покажет номер канала, в то время как тип батареи «li-ion 3,7 V» flashingindicatingto устанавливает Тип батареи: Этот momentifshort нажмите кнопку канала, Он может установить тип батареи; Если нет операции in5 секунд, beginsbyautomatic обнаружения (литий-ионный аккумулятор 3,7 V или никель-металл-гидридного) thencharging процент изображение будет мигать определение начала зарядки. В то же время ЖК-дисплей также заряжает напряжение, емкость, время и ток. Когда зарядка завершается, она будет отображать «100%», в то время как она показывает «Конец» на ЖК-дисплее в правом нижнем углу.

Графический ЖК-дисплей:

Электрические параметры:

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V

DC 4,35 V для Li-I3.8V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота №4),1000mA * 2, 500mA * 3 500mA * 4

NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

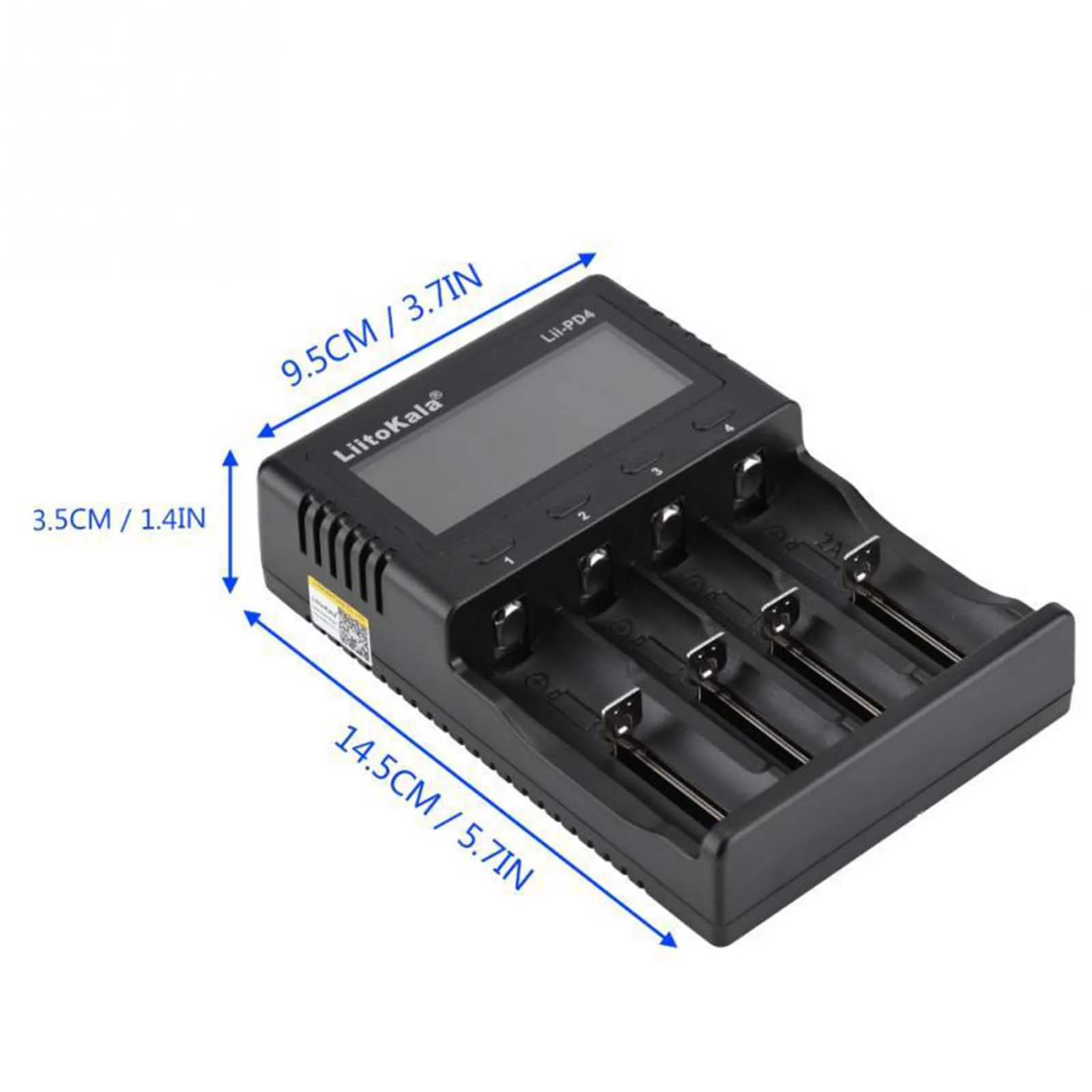

Размер и вес:

147 мм x 100 мм x 37 мм (Д x Ш x В)

Вес: approx221g (не включая кабель переменного тока)
