1-1200 МГц 1 мгц-1.2 ГГц RF частотомер Тестер Цифровой PLJ-0802-E DC 9-12 В ЖК-измеритель

1-1200 МГц 1 МГц-1,2 ГГц RF счетчик частоты тестер цифровой PLJ-0802-E DC 9-12 в ЖК-метр

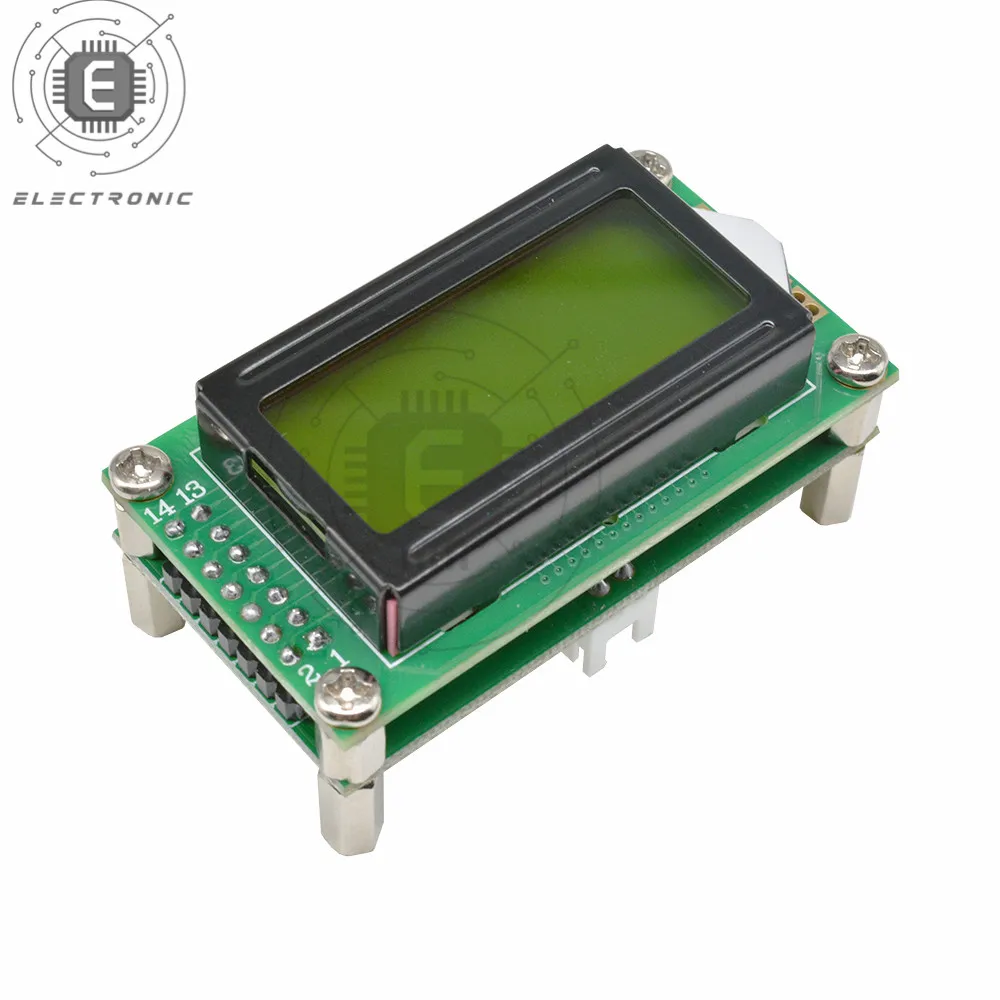

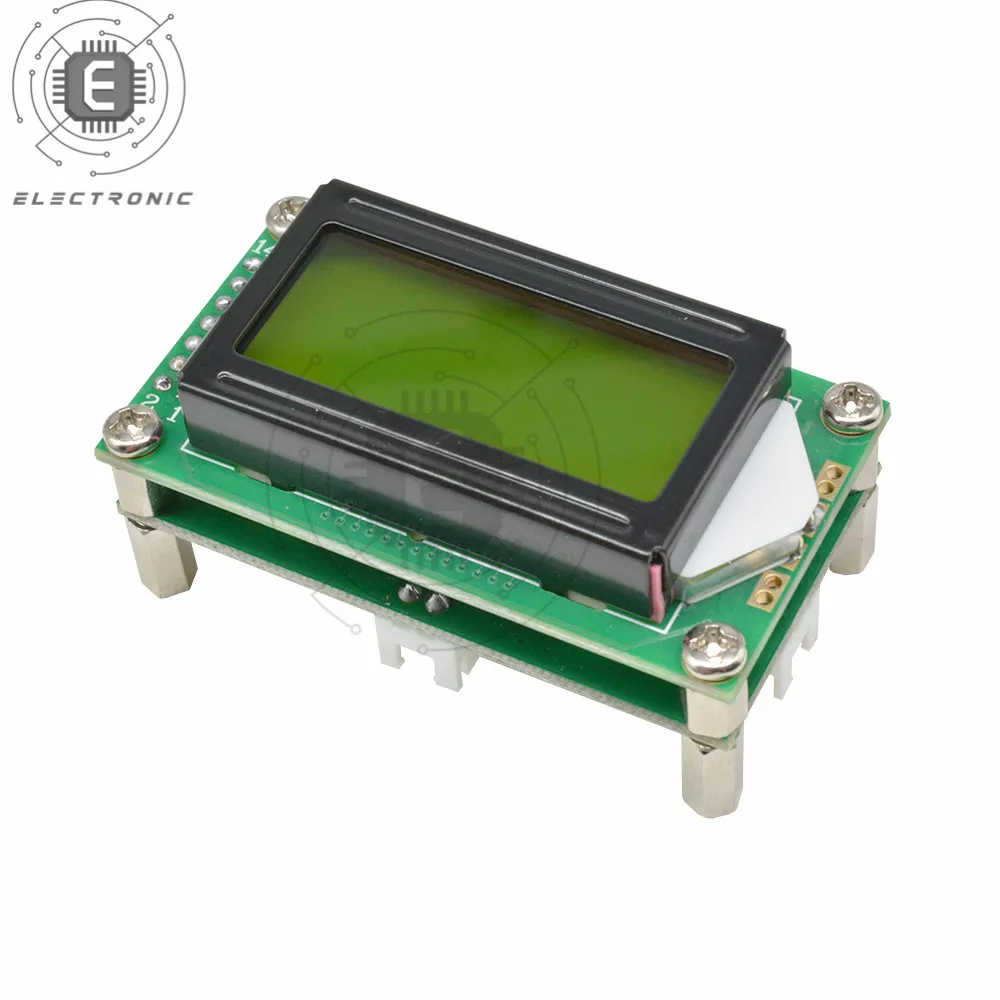

PLJ-0802 Встроенный интеллектуальный частотомер, разработанный специально для приборов измерения частоты ветчины.

Его маленький и изысканный, простой, надежный, в основном для приемопередатчика «сделай сам» для отображения значений частоты, также можно использовать для обычного измерения частоты.

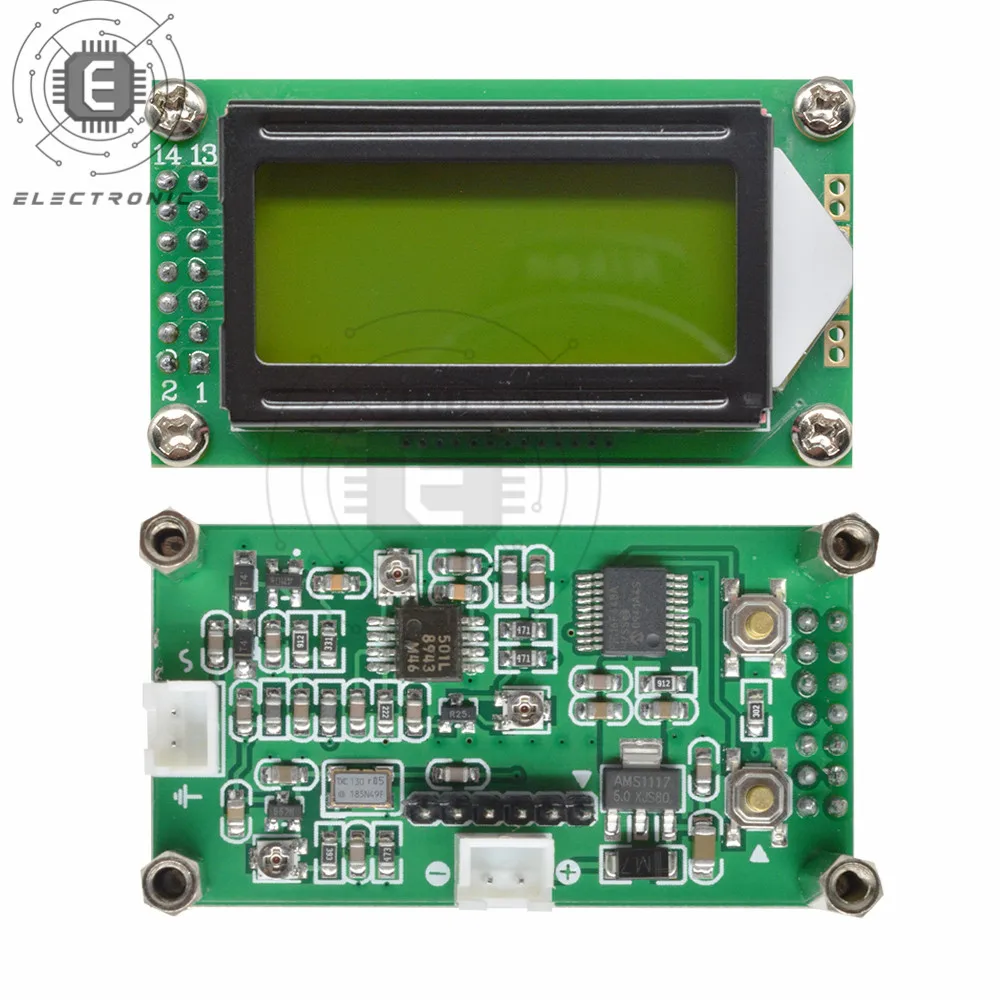

Микрочип 8-битного микроконтроллера PIC16F648A в качестве ядра высокопроизводительного частотомера 1,2 ГГц.

Встроенная опорная частота с использованием кварцевого генератора с температурной компенсацией и контролем напряжения (± 2,5 ppm VC-TCXO).

Двойной IF дизайн, если и добавить/вычесть режим может быть индивидуально настроен.

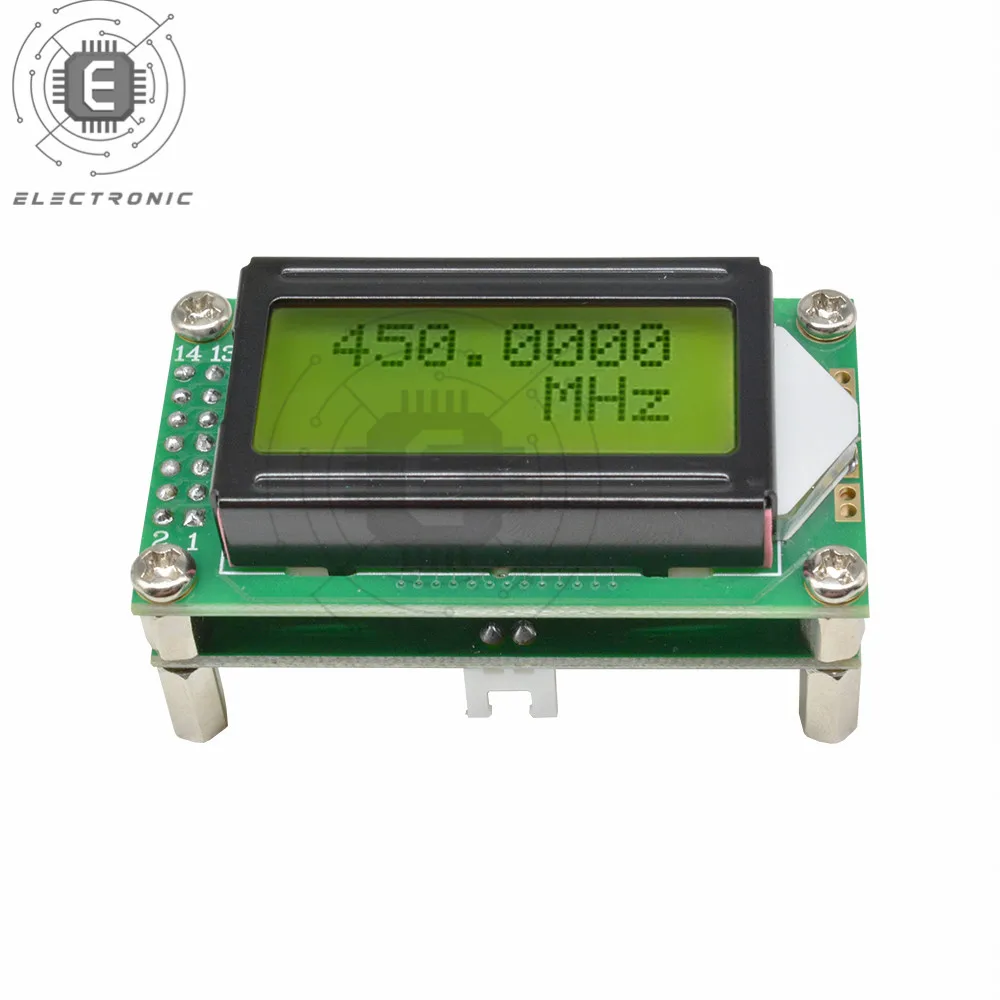

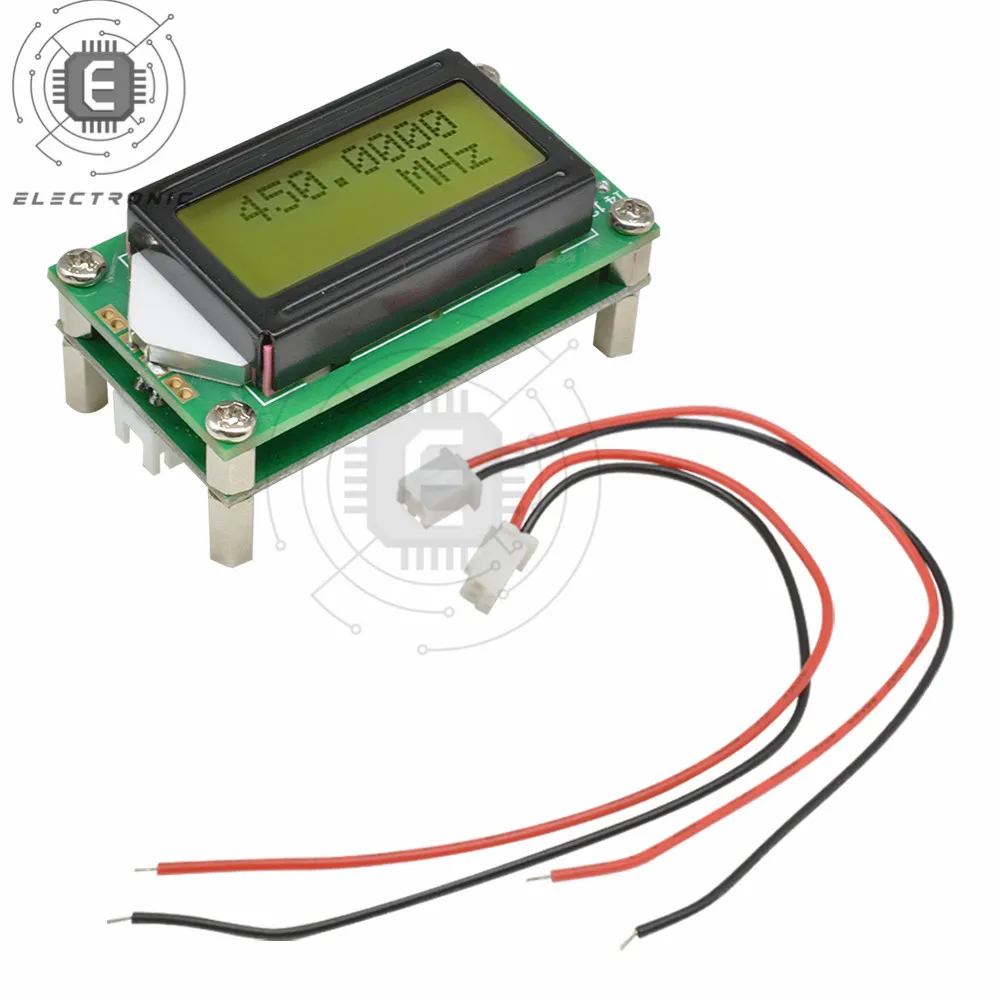

ЖК-дисплей 0802 с ЖК-экраном, может отображаться до 7 цифр, значение частоты недопустимо, автоматическое заглушение нуля.

Защита от обратного хода, маломощные программы на аккумуляторах.

Двухкнопочное управление, хороший интерфейс man-machine.

Настройки сохраняются автоматически, при следующей загрузке напрямую звоните.

Технические параметры:

Время вращения: 0,64 сек

Диапазон измерения: от 1 МГц до 1,2 ГГц

Точность измерения: ± 100 Гц

Чувствительность канала: (HM8134-2 данных)

Тестовая частота (МГц): 5 10 30 60 100 150 200 300 450

Чувствительность (мВ RMS): 35 20 10 3 3 4 8 15 12

Тестовая частота (МГц): 500 550 600 700 800 900 1000 1100 1200

Чувствительность (мВ RMS): 14 30 65 80 35 175 270 310

Рабочее напряжение: вход постоянного тока: 9 В ~ 12 В постоянного тока (защита от обратной полярности с блоком питания)

Рабочий ток: Включение подсветки: ≤ 55 мА

Отображение цифр: отображаются самые высокие 8 цифр

Физические размеры: длина × ширина × высота: 58 мм × 32 мм × 27 мм

Если настройки: при регулировке минимального шага 100 Гц, диапазон от 0 до 999,9999 МГц можно настроить для увеличения режима IF или уменьшения IF.

Ссылка на частоту: кварцевый генератор с регулируемым напряжением VC-TCXO МГц в посылка вке 5032 имеет стабильность частоты ± 2,5 ppm.

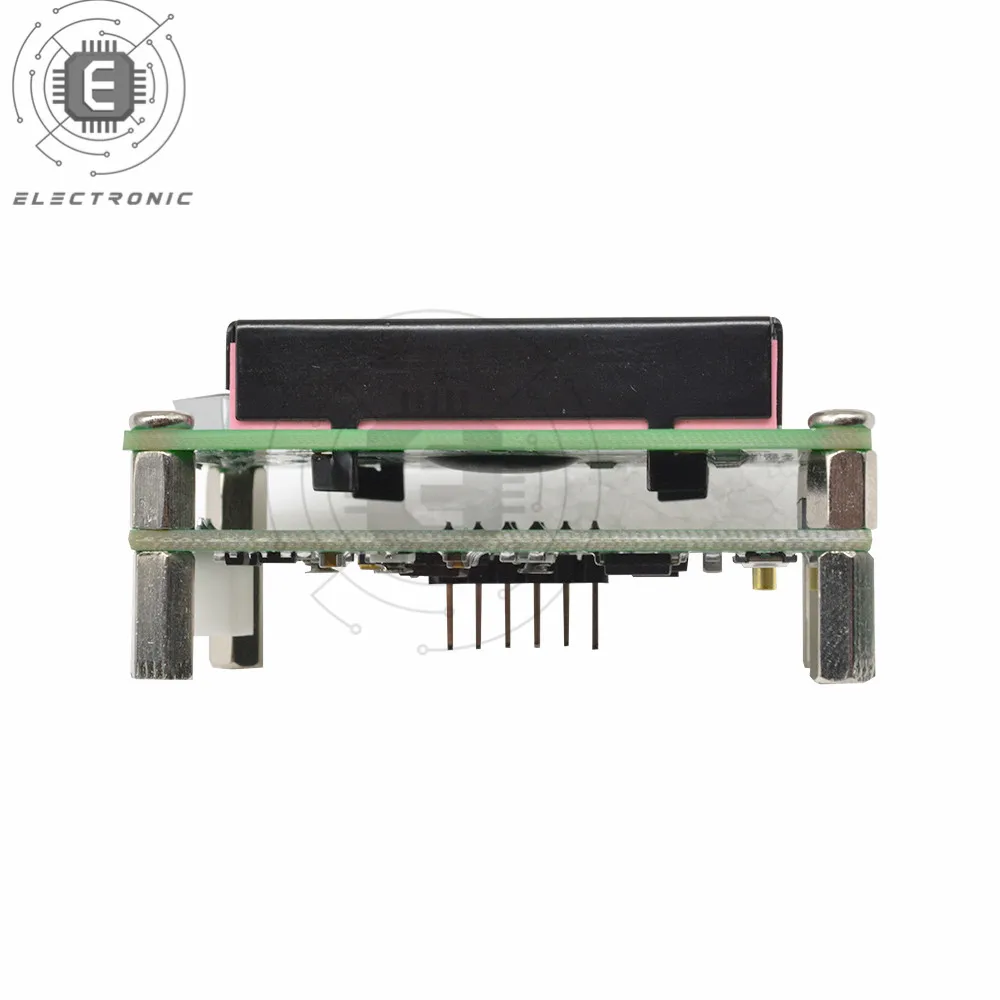

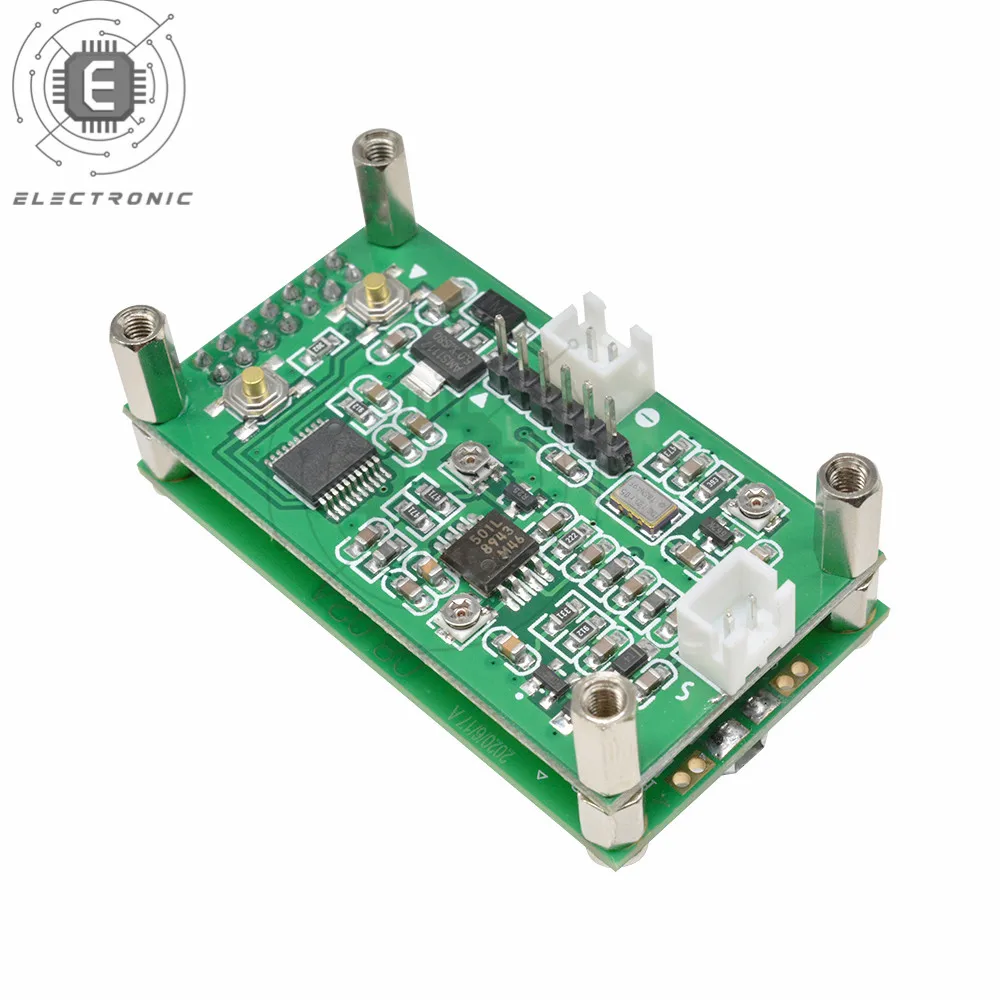

Встроенный интерфейс:

Вход RF (входной сигнал измерения): XH2.54-2P квадратного гнезда

Вход ICSP (интерфейс программирования MCU): XH2.54-6P pin

Вход питания (разъем питания): XH2.54-2P квадратных портов

Посылка тация:

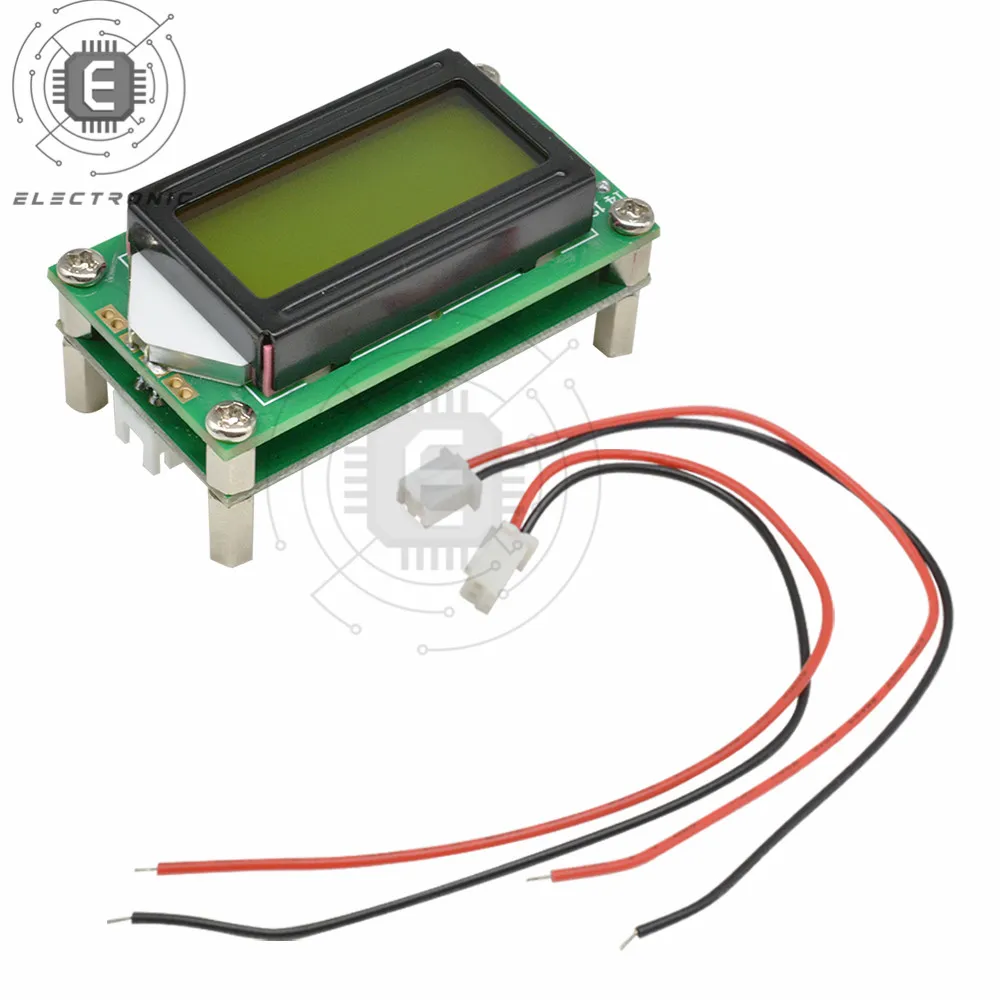

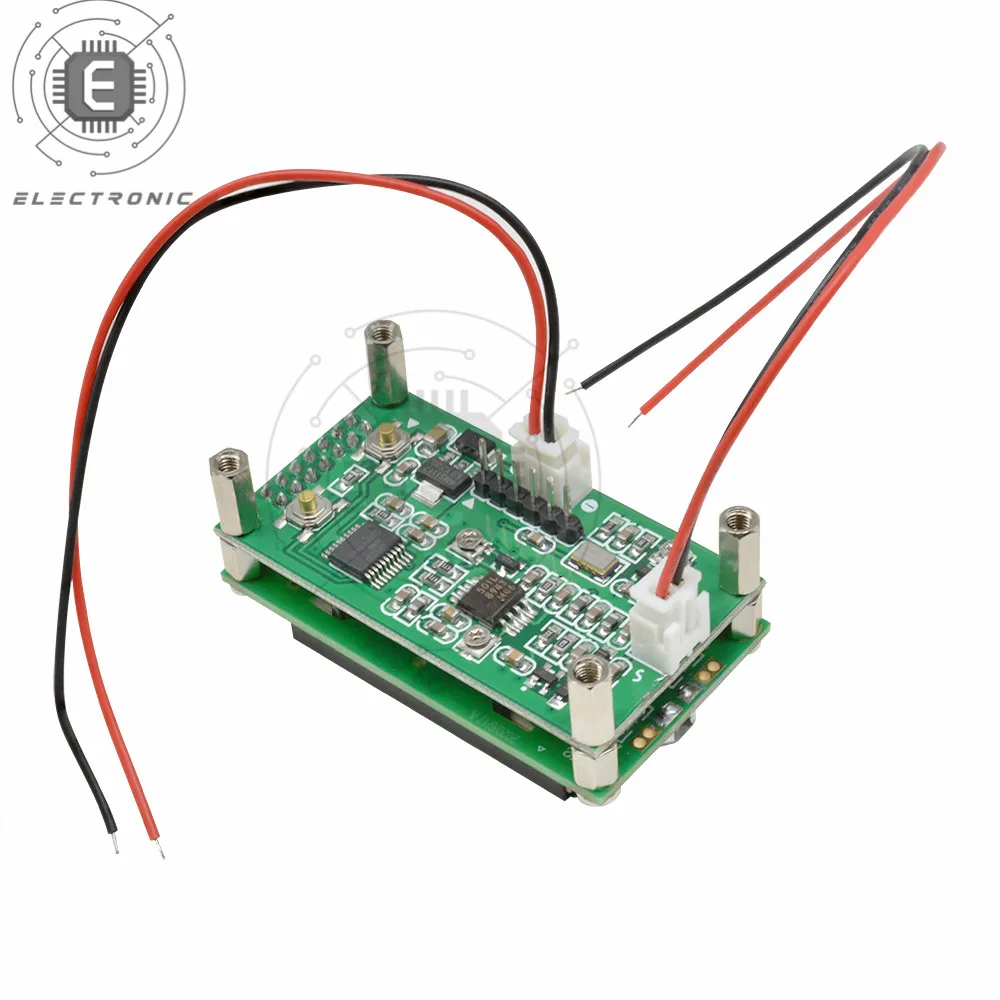

1 * PLJ-0802-E Частотомер

2 * кабель
