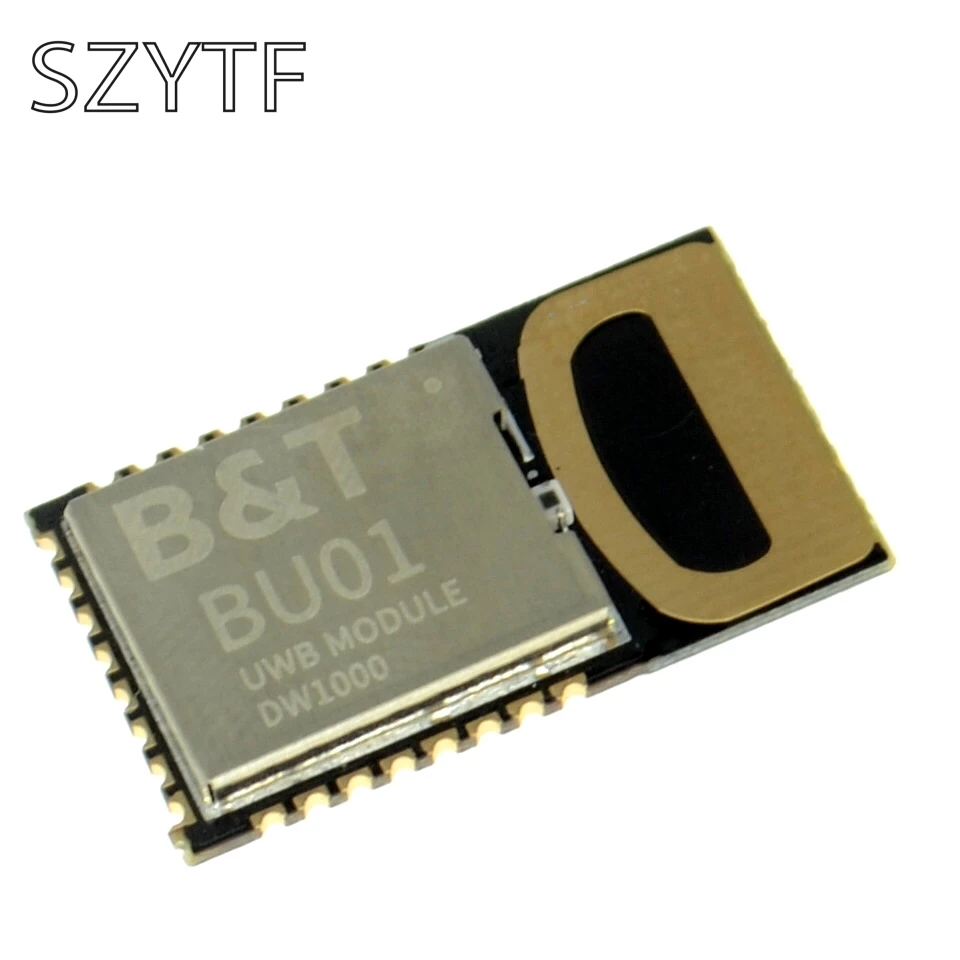

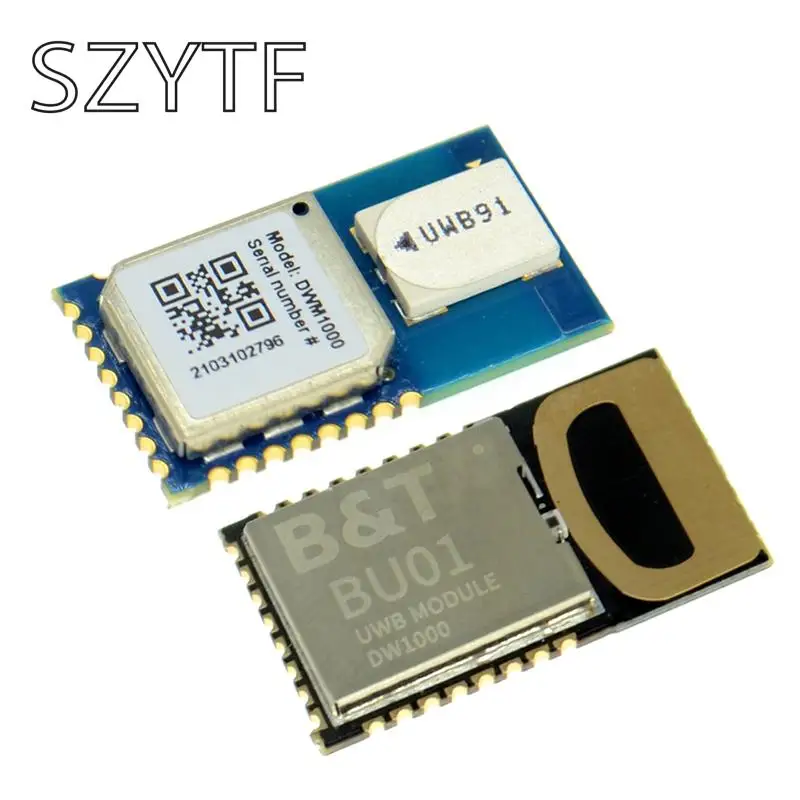

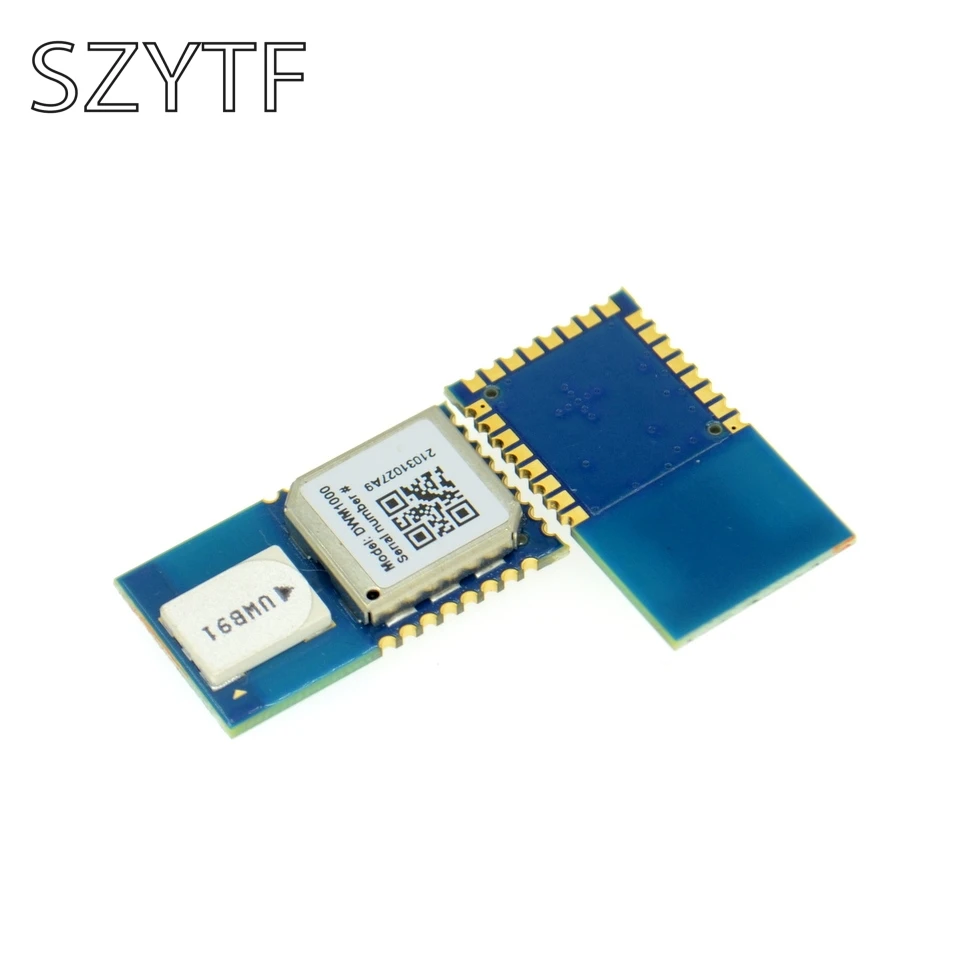

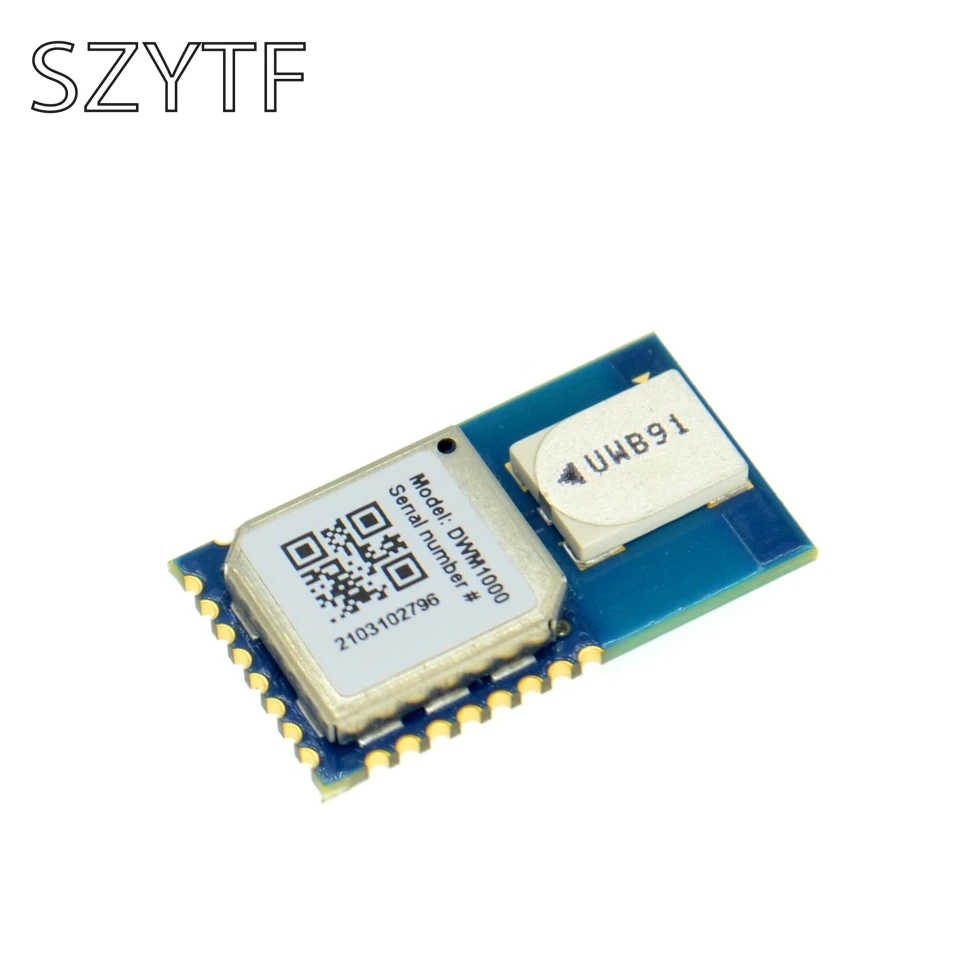

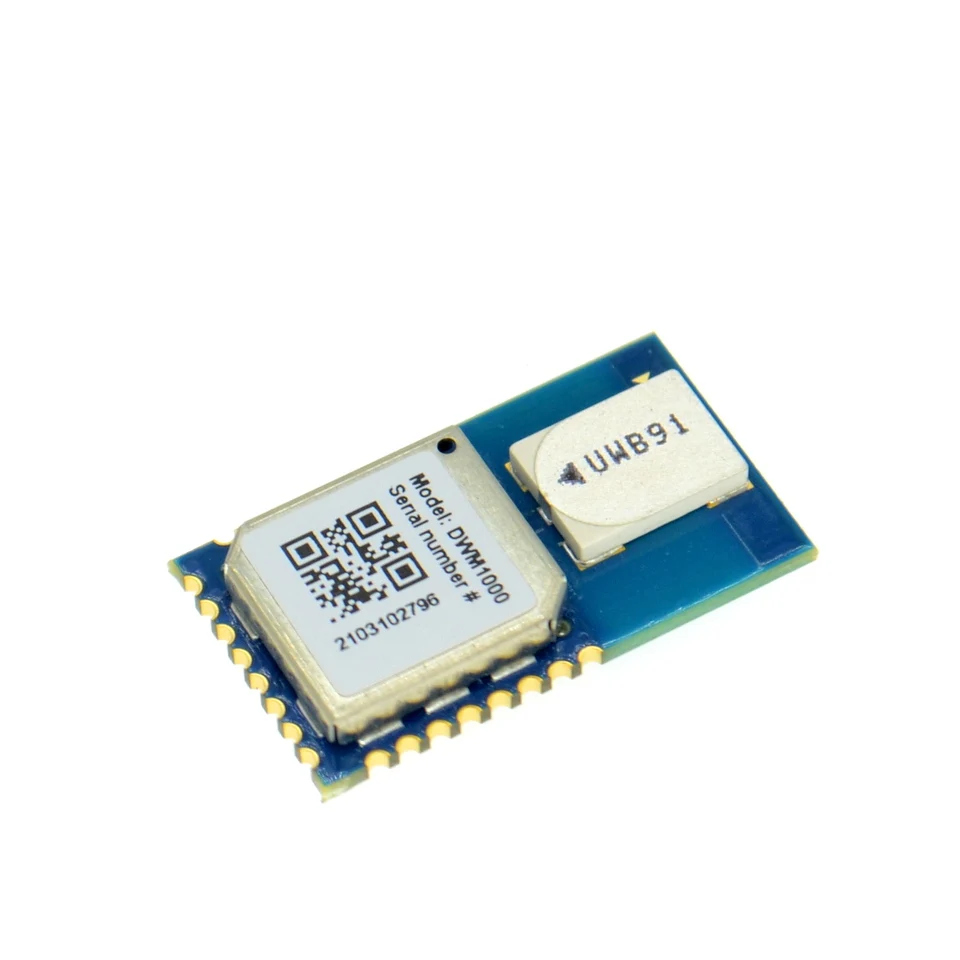

Модуль позиционирования в помещении DWM1000 BU01 UWB, высокоточный Сверхширокий модуль позиционирования в помещении
1 311,00₽
В наличии!
Последнее обновление: 01.04.2022
Описание товара:
Модуль dwm1000 основан на чипе decaway dw1000, разработанном модулем ультра-диапазонного приемопередатчика, который объединяет антенну, цепь, управление питанием и цепь синхронизации в один радиочастотный модуль. Можно ли использовать двумя способами? Различные или разные во времени системы позиционирования для позиционирования активов до 10 см точность и поддержка до 6,8 Мбит/с
Основные характеристики:
Совместимость с ieee 802.15.4-2011 uwb
Поддерживает 4 радиочастотных диапазона от 3,5 ГГц до 6,5 ГГц
Программируемая Выходная мощность передатчика
Полностью согласованный приемник, максимальный диапазон и точность
Разработан для соответствия маскировки спектра fcc и etsi uwb
Напряжение питания 2,8 В 3,6 В
Низкое энергопотребление
Скорость передачи данных 110 кбит/с, 850 кбит/с, 6,8 Мбит/с
Для приложений с высокой скоростью передачи данных максимальная длина пакета составляет 1023 байт
Встроенная поддержка Mac
Двусторонняя поддержка разницы во времени и разнице во времени
Интерфейс SPI с хост-процессором

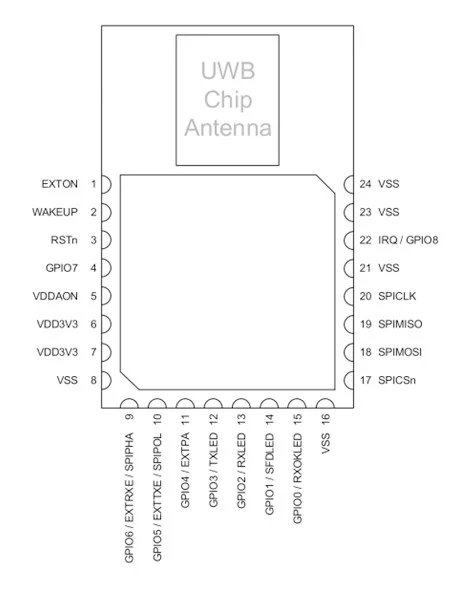

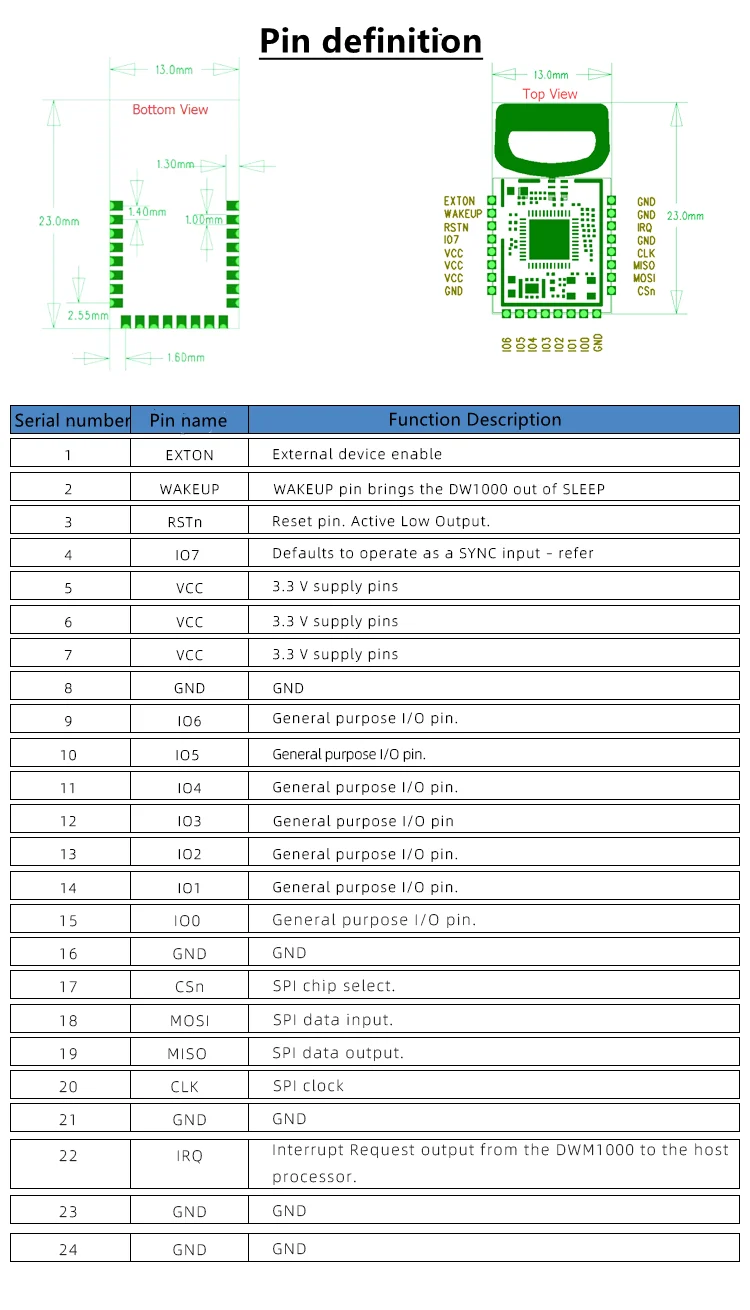

23 мм x 13 мм x 2,9 мм 24-контакпосылка боковой выемки
Основные преимущества:
Упрощение интеграции без радиочастотной конструкции
Маркировка точного местоположения объектов для повышения эффективности бизнеса
Сокращение затрат
Расширенная шкала связи минимизирует инфраструктуру, требуемую в rtl
Высокая устойчивость к выцветанию
Поддерживает очень высокую плотность этикеток в rtl
Низкая стоимость для экономичных решений
Низкое энергопотребление снижает необходимость замены батарей и снижает стоимость срока службы системы
Область применения:
Точная система позиционирования в реальном времени (rtl), которая использует двустороннее изменение или схему разницы во времени на разных рынках.
Беспроводная сеть с датчиком расположения (wsn)

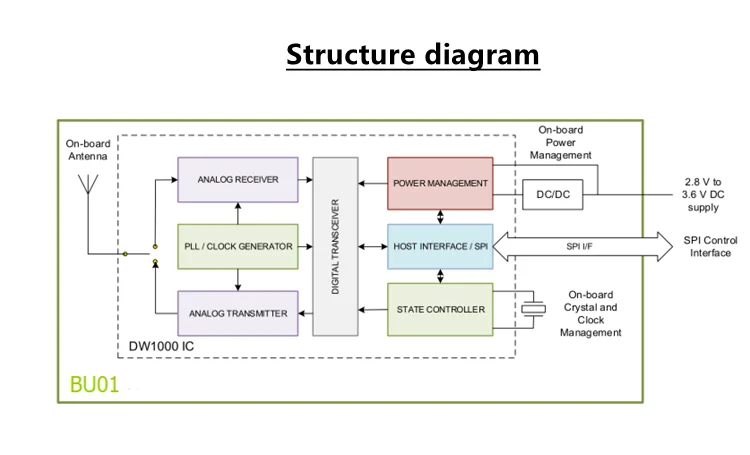

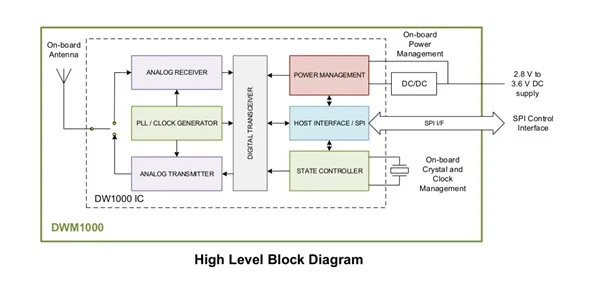

Блок-схема модуля Dwm1000:

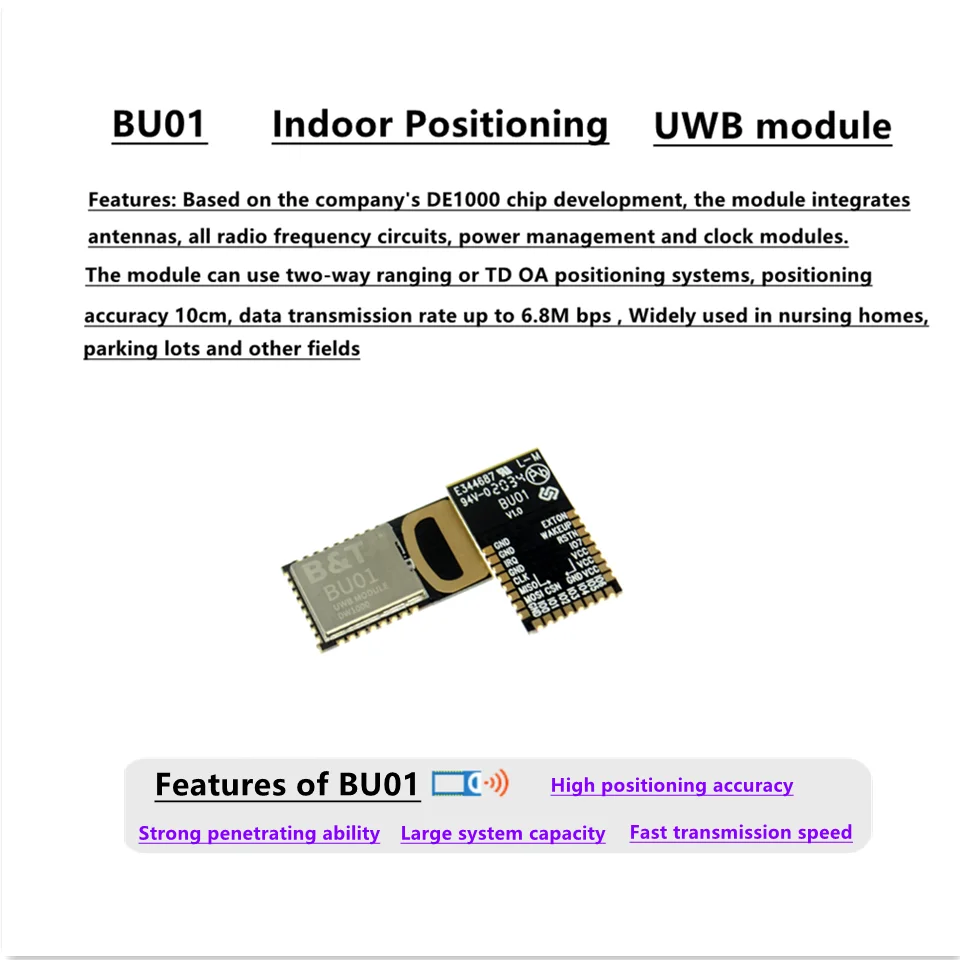

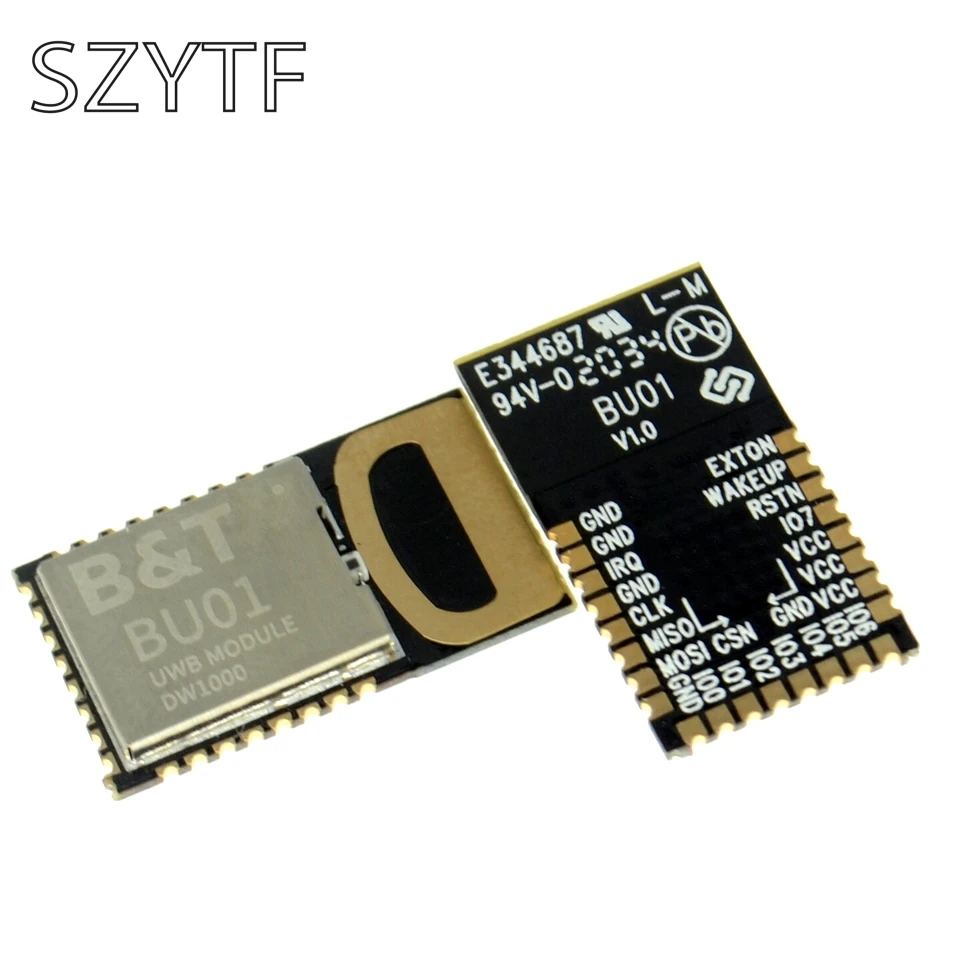

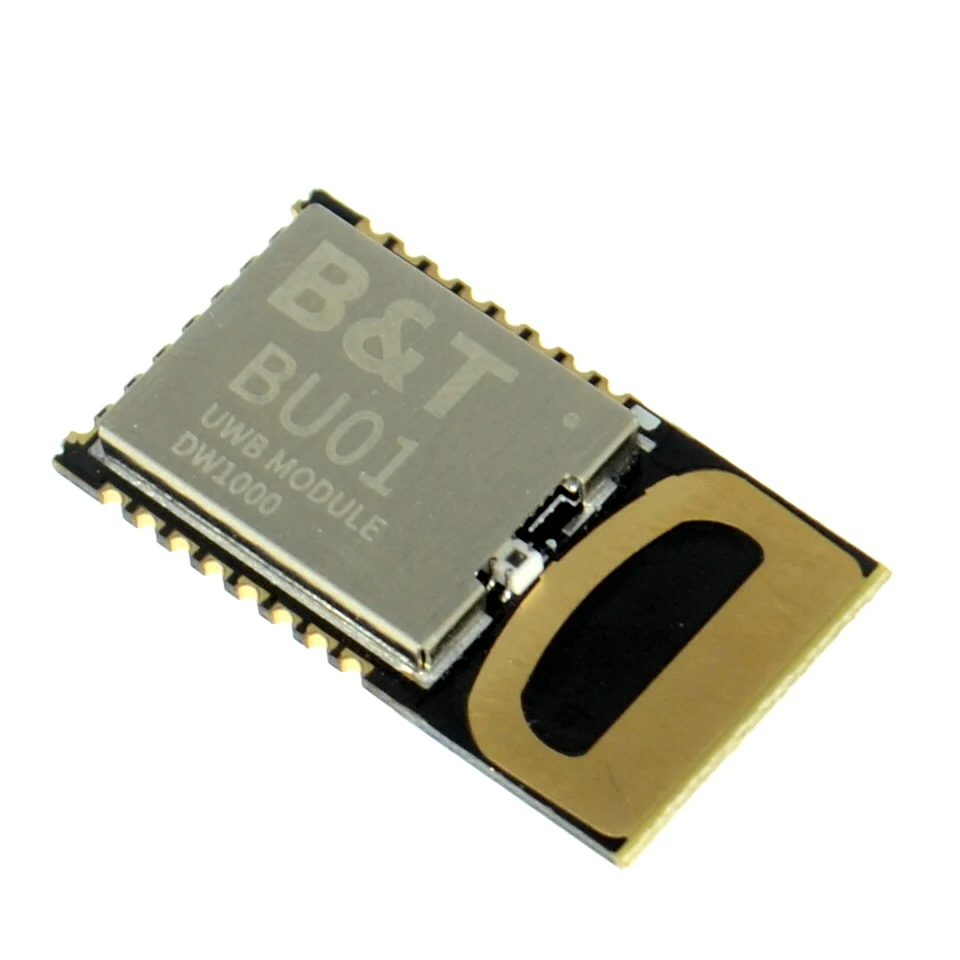

Модуль позиционирования UWB для помещений BU01 DW1000, высокоточный широкополосный модуль дальнего действия, 3,3 В, встроенная антенна PCB
Особенности:
На основе разработки микросхемы DecaWave DW1000 модуль объединяет антенны, все радиочастотные схемы, модули управления питанием и тактовые модули. Модуль может использовать двустороннюю систему определения диапазона или TDOA, точность позиционирования 10 см, скорость передачи данных до 6,8 Мбит/с, широко используется в домах престарелых, парковках и других местах.

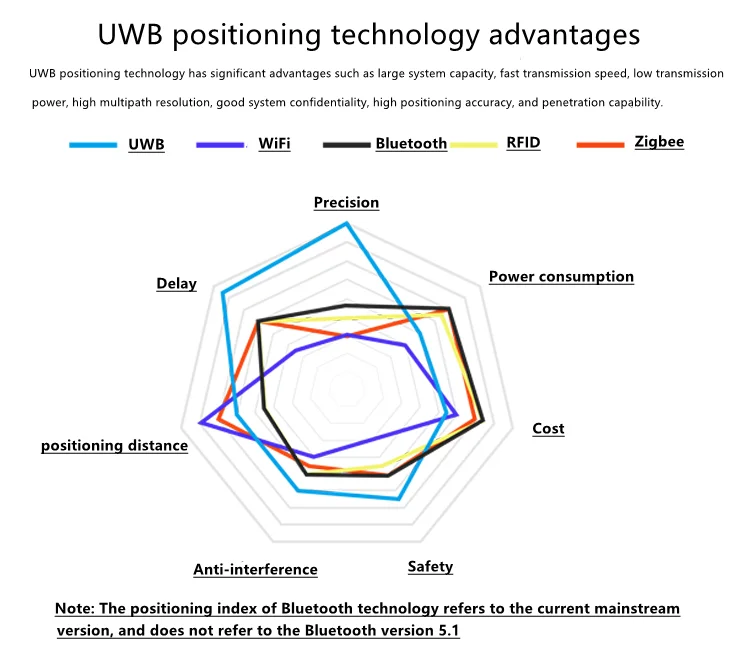

Технология позиционирования UWB обладает такими значительными преимуществами, как большая емкость системы, быстрая скорость передачи, низкая мощность передачи, высокое разрешение по нескольким путям, хорошая конфиденциальность системы, высокая точность позиционирования и высокая проникающая способность.
Параметры продукта:
Стандарт протокола: IEEE 802.15.4-2011 UWB
Интерфейс поддержки: SPI
Диапазон спектра: 3,5-6,8 ГГц
Форма Антенны: на плате антенна PCB, дальность передачи составляет около 40 метров
Мощность передачи: 802.11b: 16 ± 2 дБм; 802,11 ГГц: 16 ± 2 дБм; 802.11n: 16 ± 2 дБм
Диапазон источника питания: 2,8-3,6 В по умолчанию, 3,3 В
Рабочая температура: -40 ~ + 85 градусов
