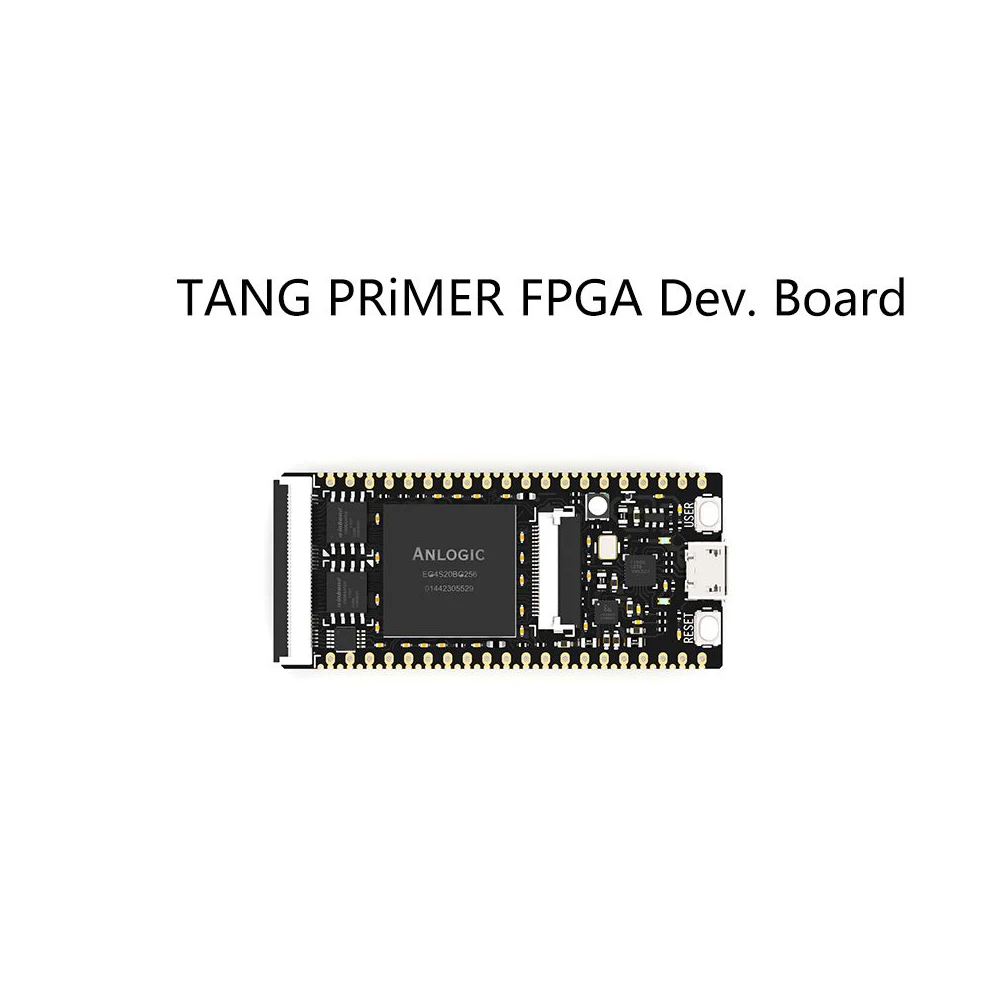

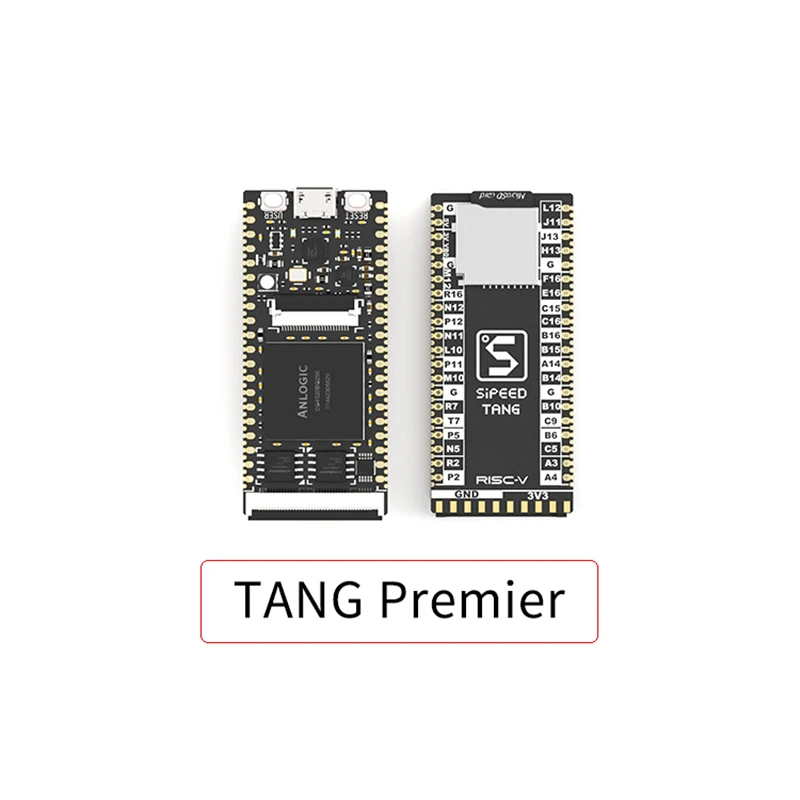

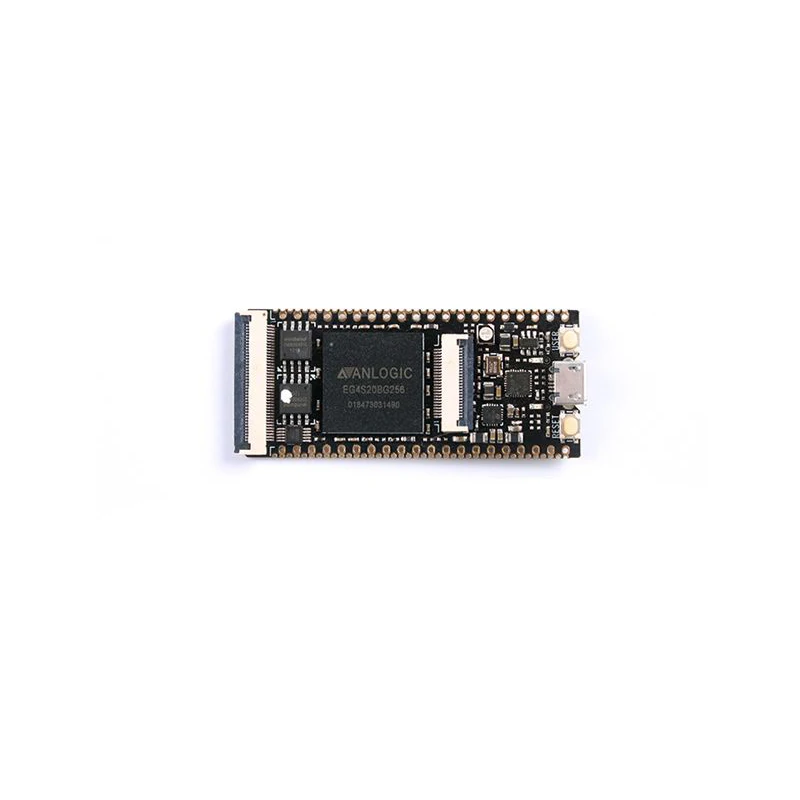

Sipeed Lichee TANG Premier Anlogic EG4s20 FPGA макетная плата и комплекты

Особенности Tang Anlogic EG4S20 FPGA-не связанные с Amlogic-которые запускают RISC-V softcore, и все упаковано в небольшой форм-фактор

Характеристики:

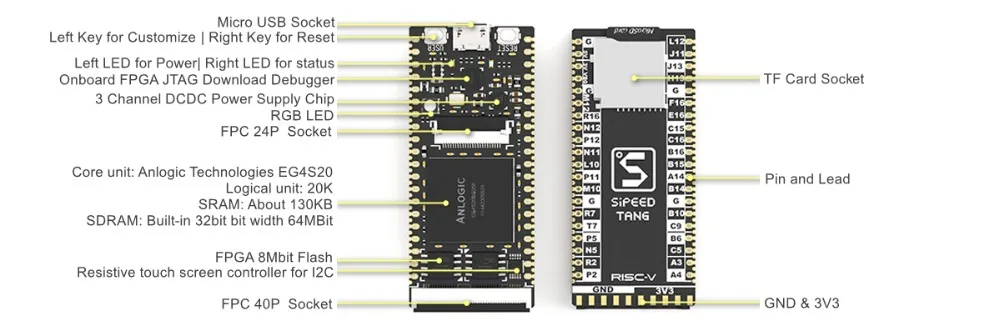

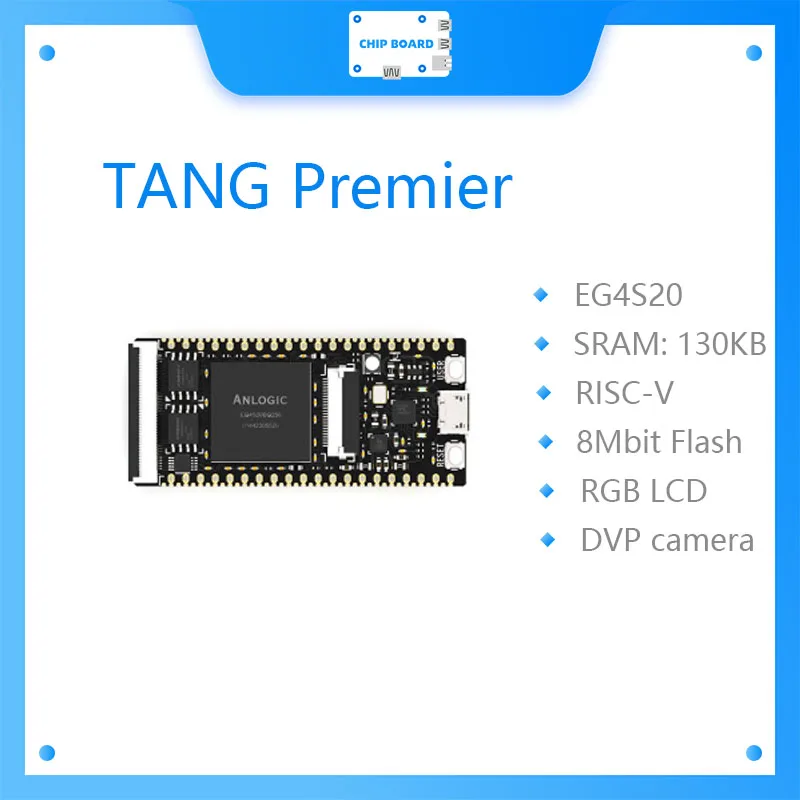

Основной блок:Технология Anlogic EG4S20

Логическая единица:20K (LUT4/LUT5 hybrid architecture)

SRAM:Около 130 КБ

SDRAM:Встроенный 32 бит ширина 64 Мбит

Вспышка:Конфигурации ПЛИС флэш-памяти, 8 Мбит пользовательский флэш-памяти, ни/nand опционально

Загрузка и отладка:Бортовой FPGA JTAG скачать отладчик, RV отладчик может отлаживать hummingbird core

Интерфейс:

-Разъем FPC40P, может быть подключен к RGB LCD, VGA адаптерной плате-Разъем FPC24P, может быть подключен к DVP камере, высокоскоростной ADC модуль-Резистивный контроллер сенсорного экрана для интерфейса I2C, используемый с ЖК-дисплеем RGB

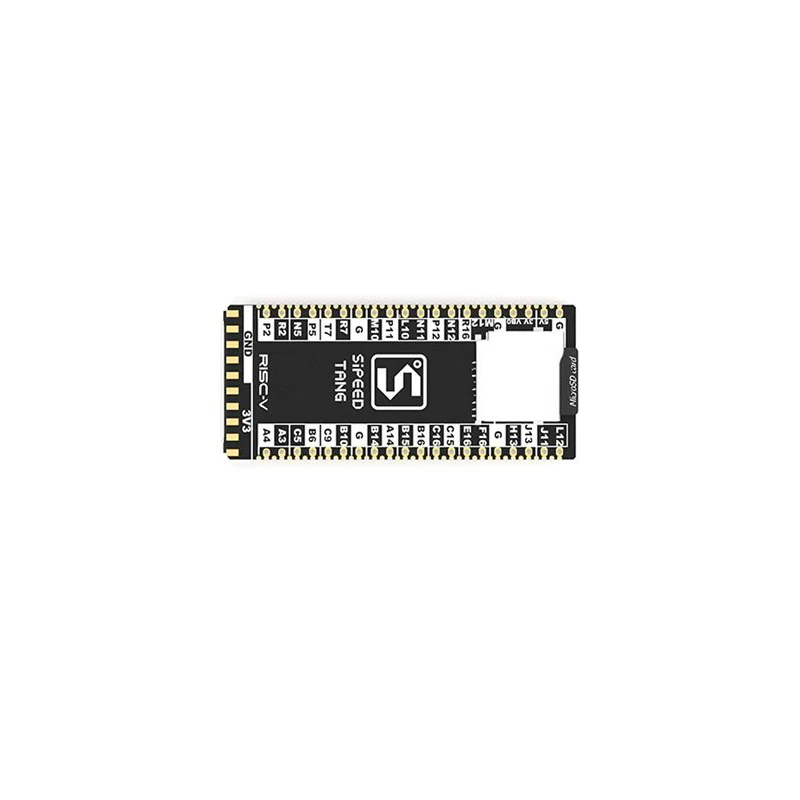

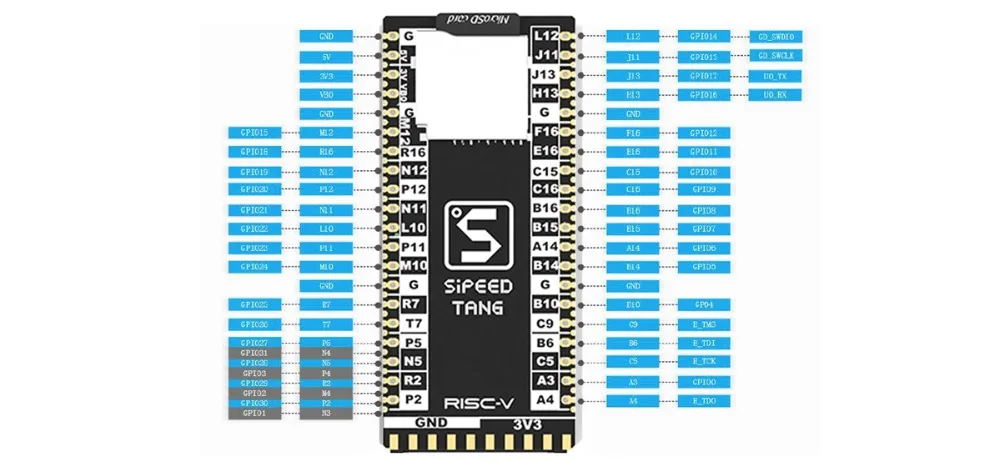

Штифт и свинец:

-Прилегающие контакты LVDS нарисованы в той же длине, что и 8 GCLKs, и все 8 ADCs вынимаются.-Двухрядный контактный интервал 900mil, совместим с макетом-Половина отверстия приводит к дополнительным 40 IO, и вся плата приводит к 130 + IO

Электрические характеристики:

-Micro USB 5V источника питания; 2,54 мм поршневой палец-3,3 V ~ 5V источника питания; 1,27 мм штамп отверстие источника питания-3-канальный блок питания DCDC источника питания чип, стабильная и эффективная источника питания-Независимая Регулировка уровня Bank0 IO
