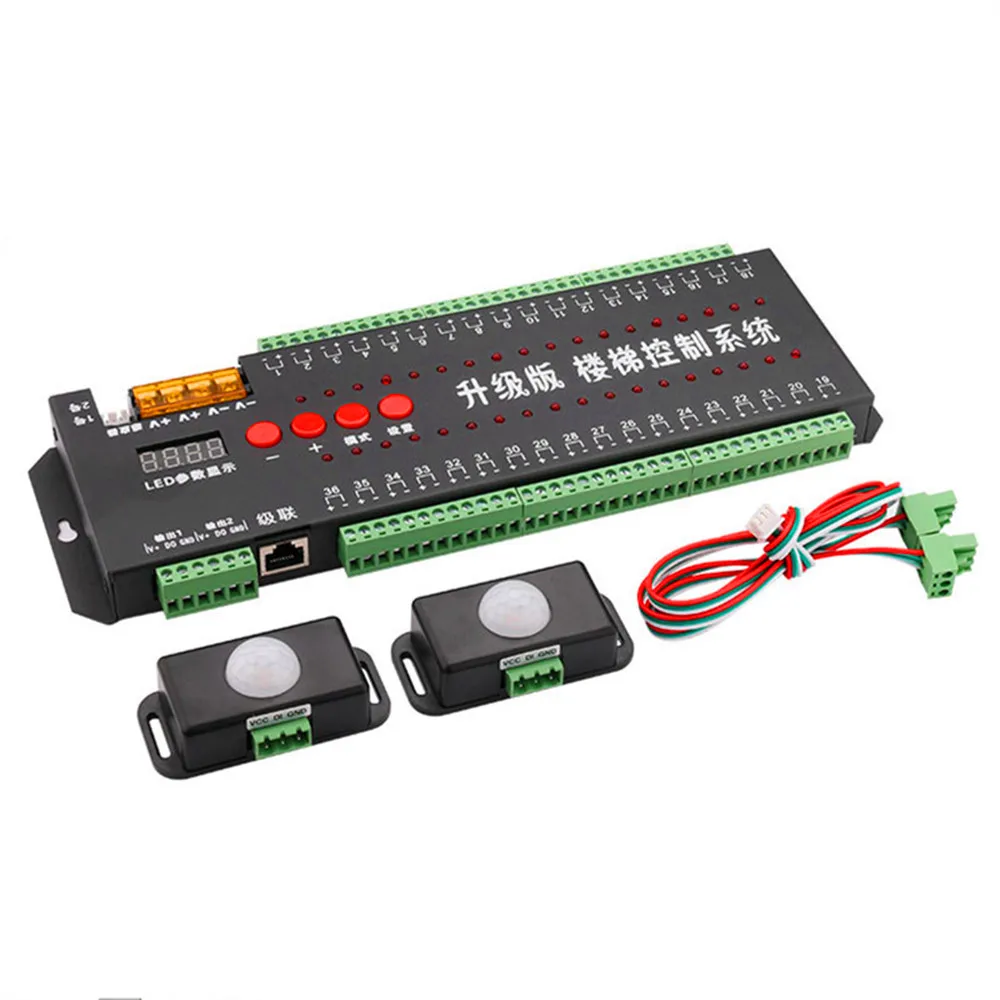

Пассивный инфракрасный датчик освещения лестницы, 36 каналов, контроллер ленты 2 в 1, автоматический ночной Светильник Pixel RGB, гибкая светодиодная лента 12 В 24 В, лента для шагового освещения

PIR Сенсор Лестницы светильник 36 каналов ленты контроллер 2 в 1 Авто Ночной светильник пикселей RGB гибкий Светодиодные ленты 12V 24V шаг лампы лента

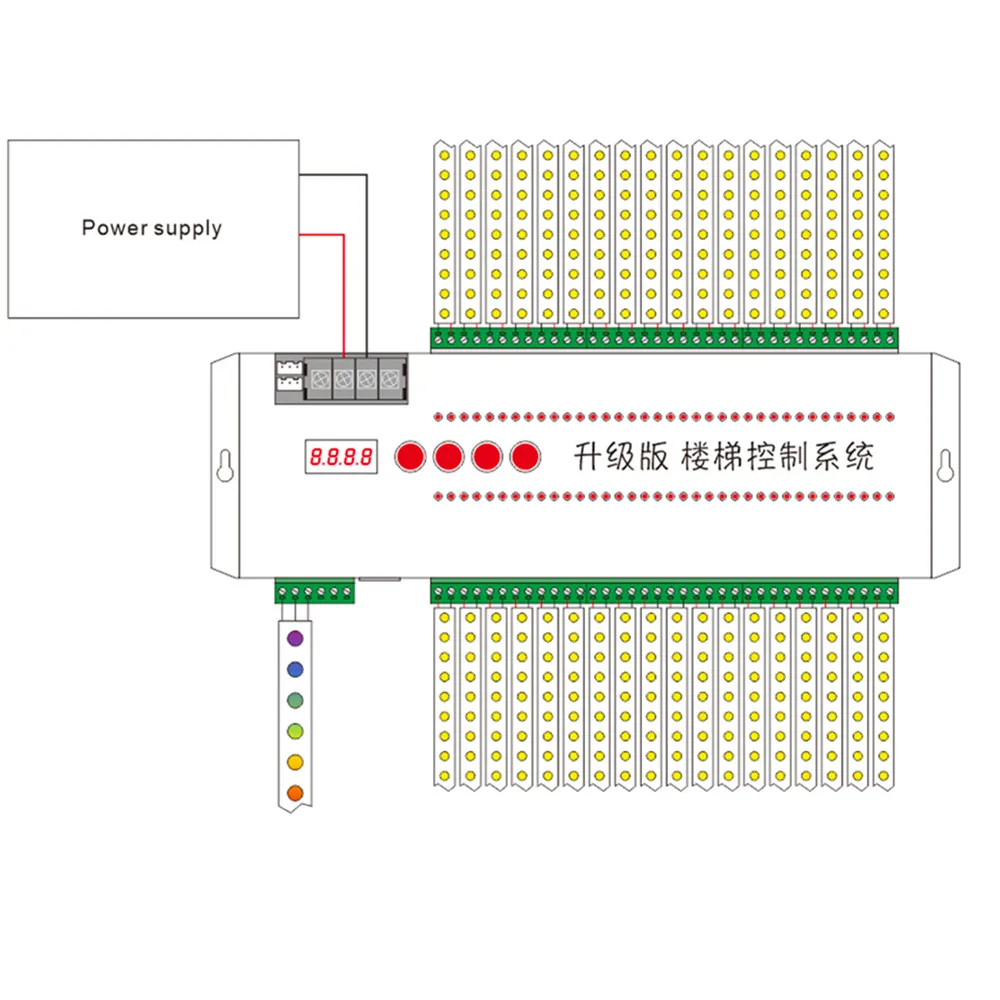

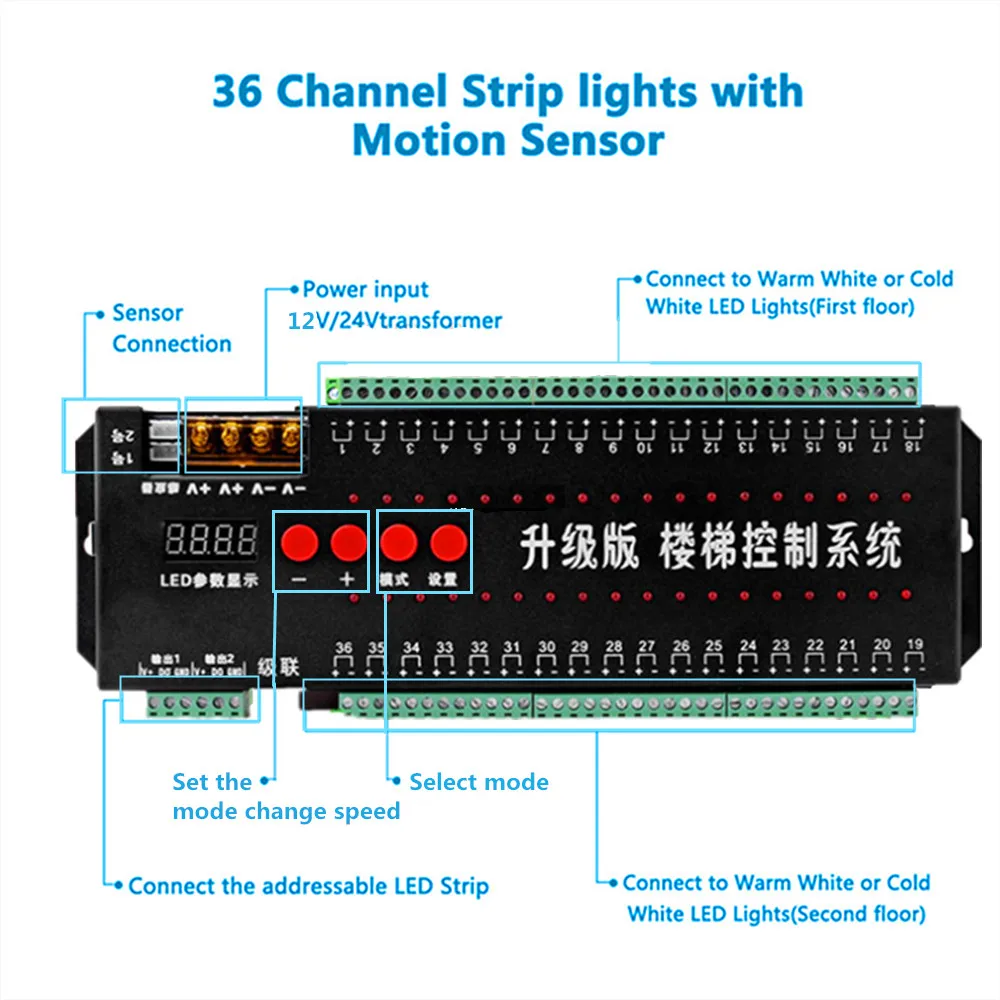

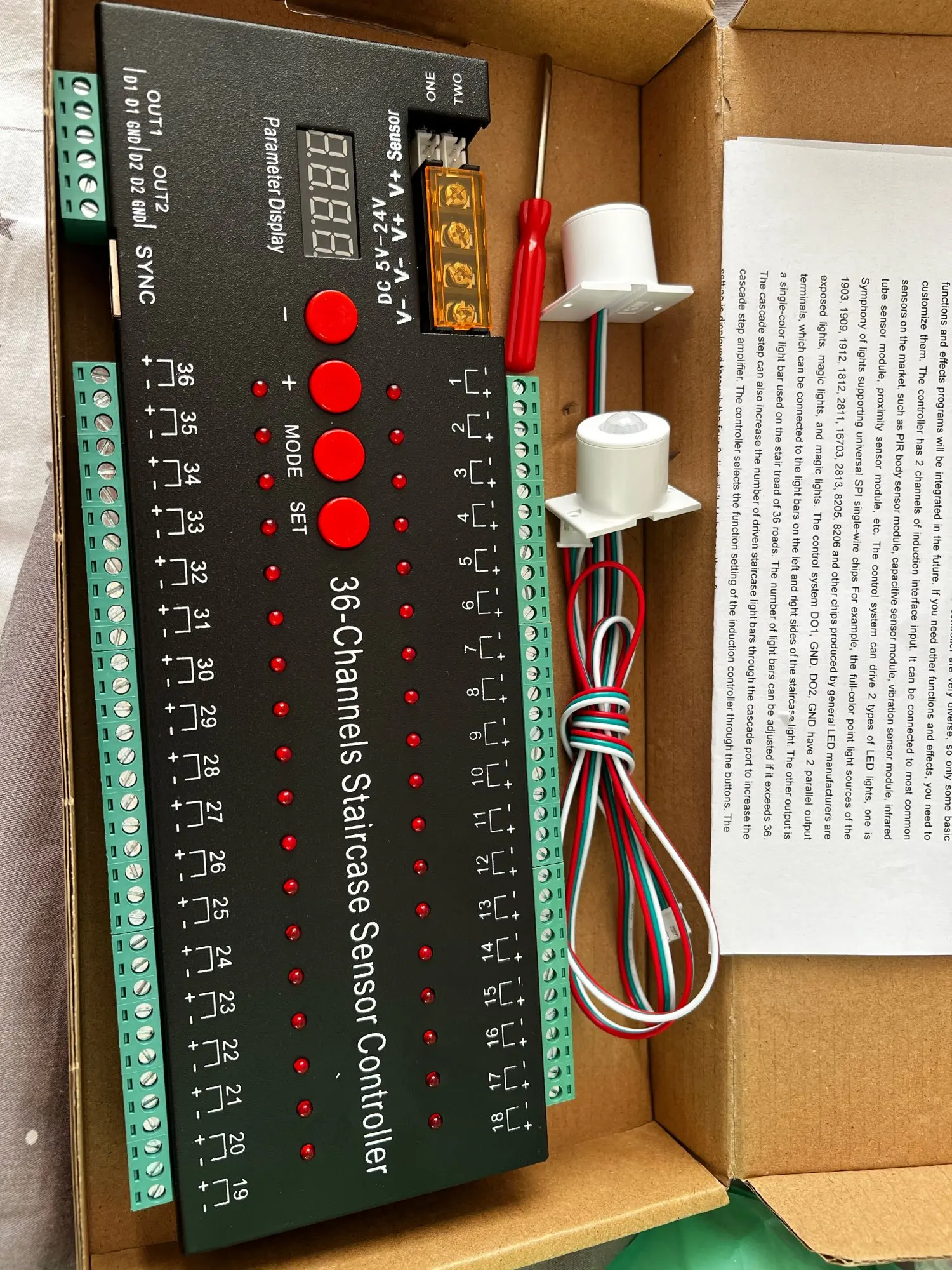

1. Контроллер имеет два интерфейса устройства для обнаружения человека, которые отмечены сенсорным подключением в верхней левой части изображения.2. Правая сторона маркированного сенсорного соединения находится там, где продукт подключен к источнику питания. Он имеет два источника питания с положительными полюсами и два источника питания с отрицательными полюсами. При подключении необходимо одновременно подключить любой из положительных и отрицательных полюсов, чтобы устройство было нормально работать.3. Далее расположены порты с арабскими цифрами 1-36. Они относятся к количеству ваших шагов. Если количество шагов составляет всего 10, вам нужно всего лишь подключить 10 портов 1-10. Просто Отрегулируйте данные устройства (Там будут инструкции по регулировке ниже). Если у вас есть 15 шагов, подключите светильник к области 1-15. По аналогии, если есть 36, вы можете идеально подключиться к портам 1-36. Если у вас более 36 шагов. Вам нужно купить второе устройство, чтобы завершить ремонт. На рисунке изображен теплый белый или холодный белый светодиодный светильник s (первый этаж) и подключение к теплому белому или холодному белому Led светильник s (второй этаж) это позиции, в которых светильник соединен с монохромными лестницами.4. Светильник, подключенный к месту, отмеченному «Подключите адресуемую светодиодную ленту»,-это водяной светильник на стене лестницы. Он имеет два порта, «OUT1» и «OUT2» соответственно имеют 3 порта подключения, и «DO» подключен к сигнальной линии pixel dot. «GND» подключается к отрицательному проводу одной розетки сигнального провода. В общей сложности два порта можно подключить к 12V 2811 светильник-бар с пиксельной точкой 40 метров (100 пикселей на 5 метров светильник-бар). Два порта могут быть подключены к общей сложности 800 пикселей. Вы можете подключить светильник бар в соответствии с количеством пикселей вашего светильник бар.5. Четыре красные кнопки на устройстве, "-" "+" "режим" набор ". Они предназначены для регулировки количества шагов, контролируемых оборудованием, светильник и скорость тушения планки светильник, выбор цвета бар светильник на стороне лестницы, длина и скорость струящейся воды. Эти четыре кнопки должны сотрудничать для завершения.

Особенности:

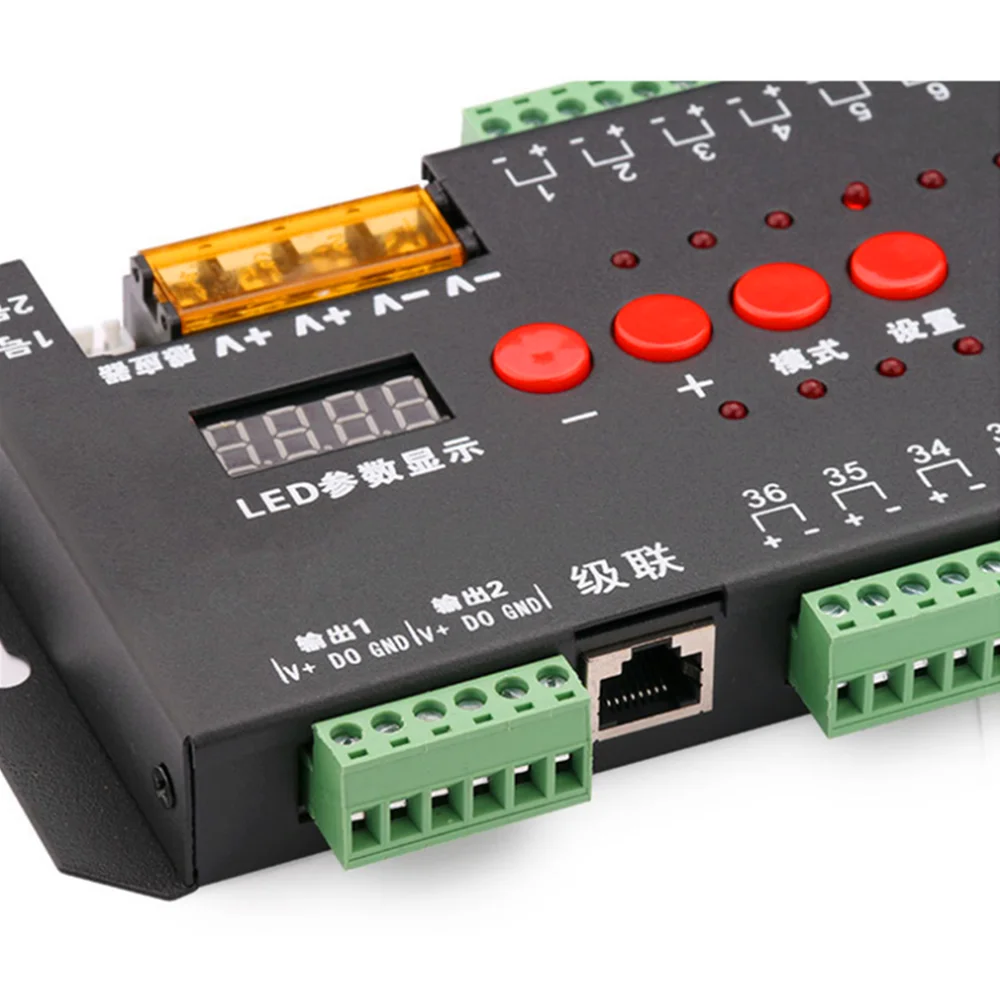

36 канальная Многофункциональный светодиодный лестница контроллер с двумя датчики, который может управлять 2 виды светодиодный полоски, одна полоса, которая поддерживает Однолинейный чип через SPI, например, общего назначения 1903, 1812, 16703 WS2811 и других полноцветных пикселей светодиодный свет, система управления находится в левом нижнем углу D01, GND, DO2 и GND имеют два параллельных выхода клеммы, которые могут быть подключены к левой и правой сторонах лестничного светильник. Выходные клеммы с обеих сторон контроллера-36 монохроматических лент-светильник, количество полос-светильник регулируется, Функция настройки сенсорного контроллера выбирается кнопкой, И установки показана left 4-разрядный цифровой светодиодной лампой.

Спецификация:

1. Рабочее напряжение: DC12-24V.

2. Выходной ток: 2А * 36CH.

3. Количество шагов: 36 шт. Макс.

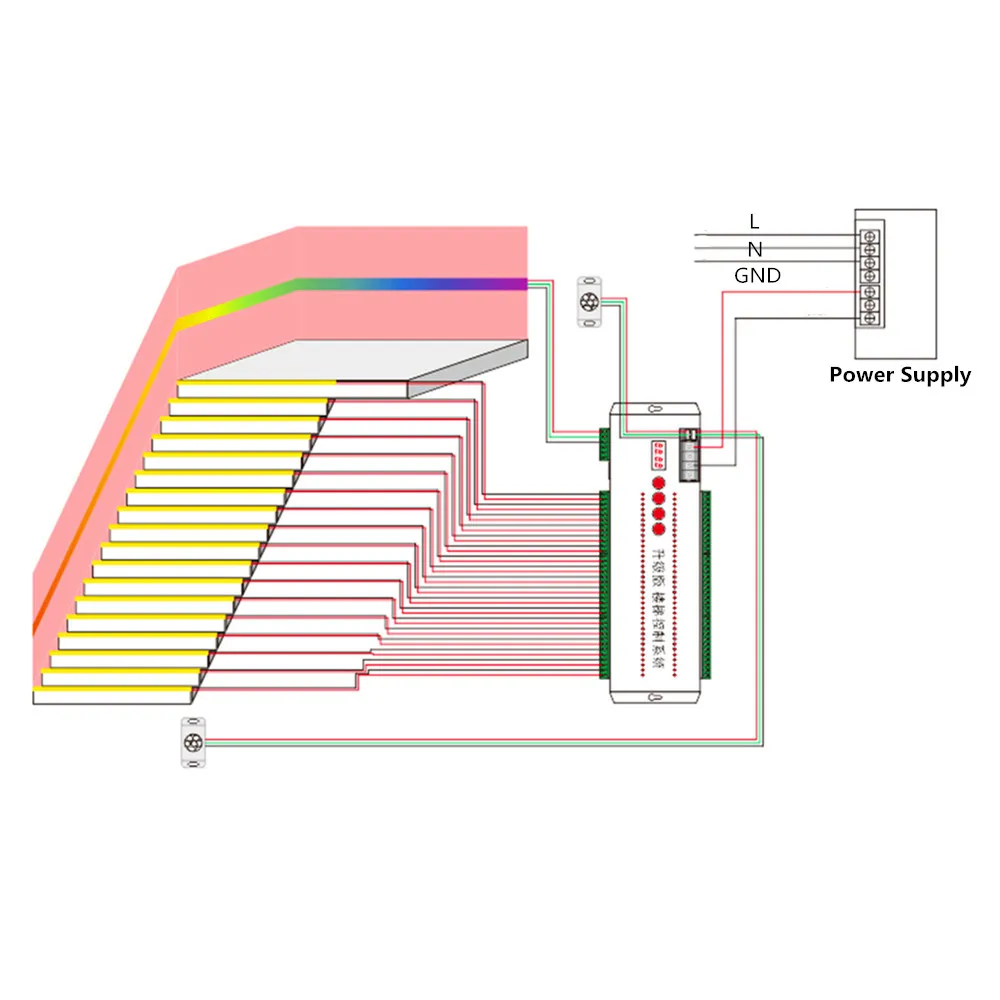

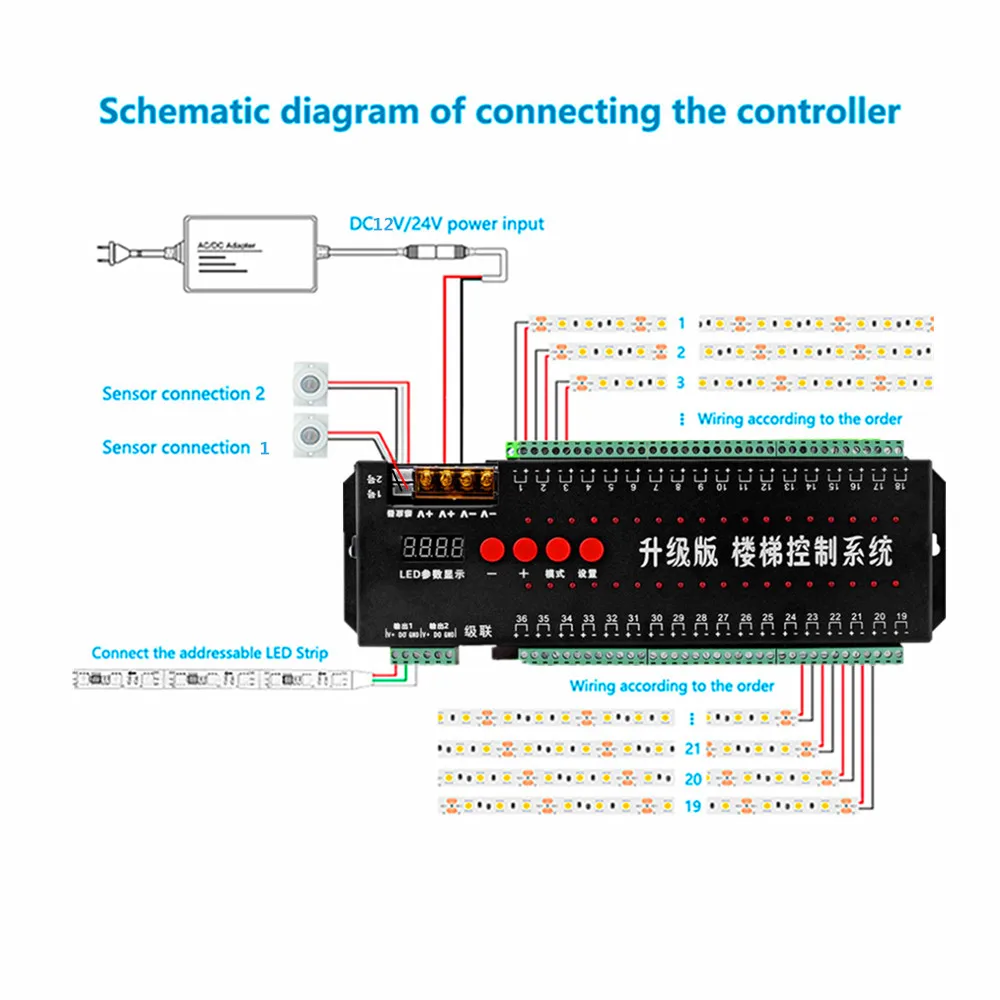

Схема подключения:

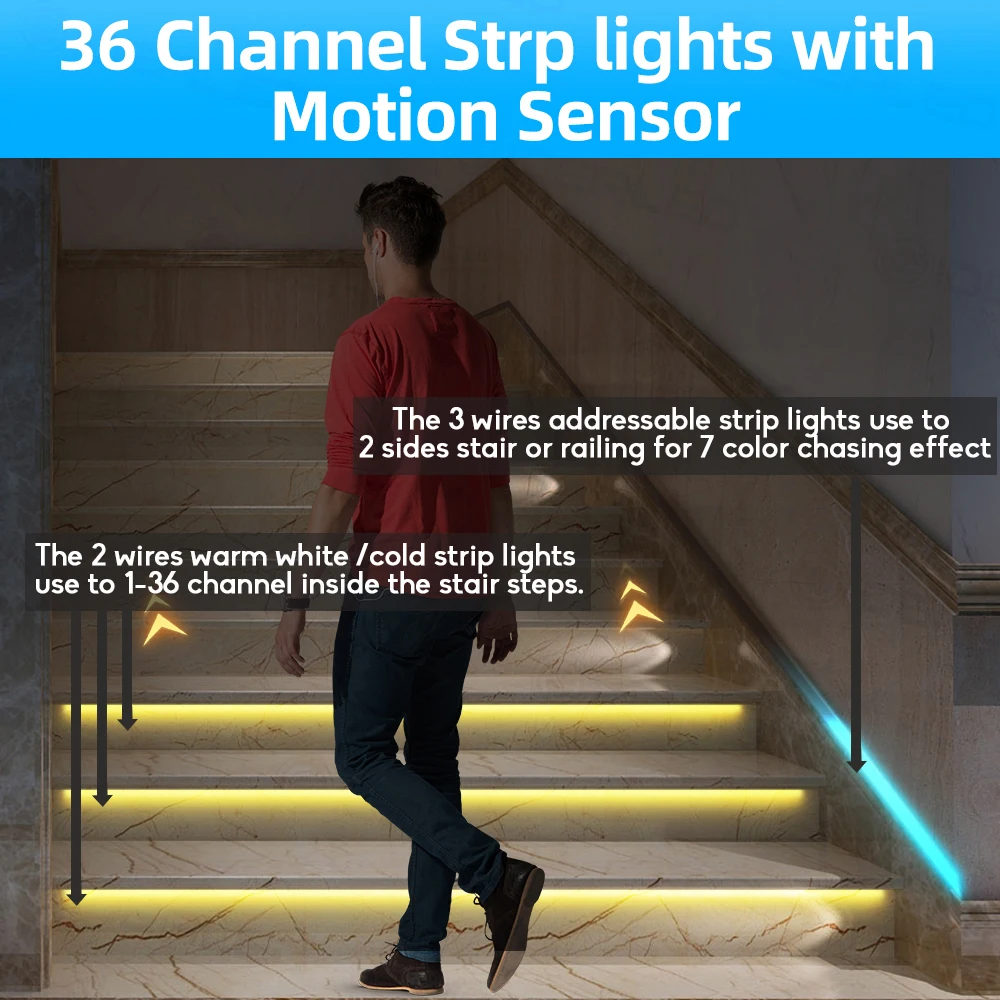

Весь комплект оборудования требует подходящего источника питания. Вы можете выбрать источник питания с более высокой мощностью, чтобы не допустить, чтобы светильник не работал должным образом из-за слишком низкой мощности. Светильник выбирается в соответствии с количеством шагов. Если длина вашей ступни составляет 1 метр, а количество шагов-15, рекомендуется приобрести 15 лампочек на светильник длиной 1 метр и подключить их к портам 1-15. Светильник индикатора будет светильник от 1 до 15. Выберите сколько шагов, дисплей светильник s будет светильник одни и те же Кол-во светильник s. После подключения двух датчиков к устройству, они должны согласовываться с набором данных в устройстве для регулировки положения установки. Один установлен на лестницах, а другой установлен на лестницах. Светильник с пиксельными точками обычно устанавливается на стене сбоку лестницы. Если вы хотите, вы также можете установить его на перила лестницы.

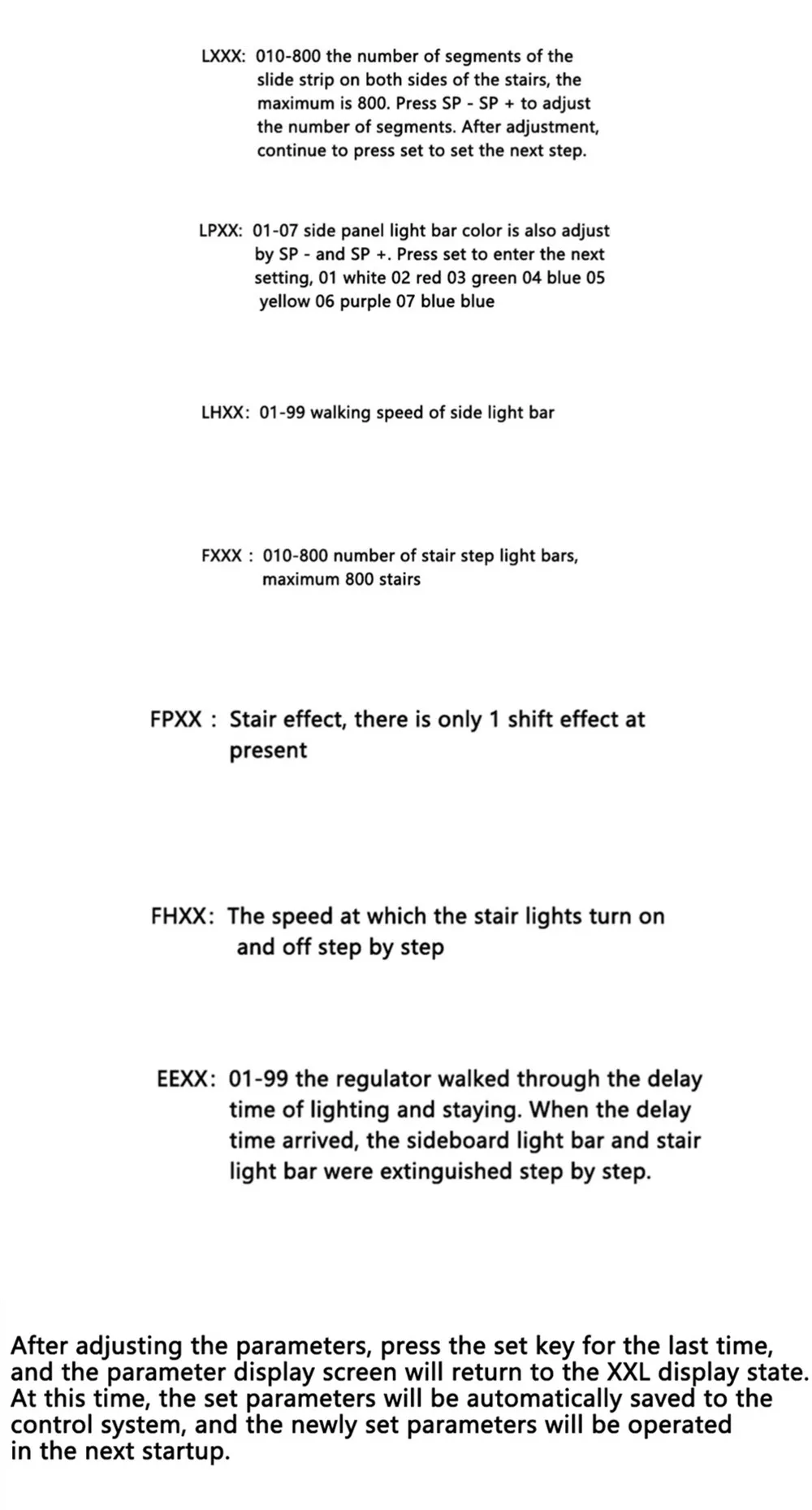

Настройка данных экрана:

1. После того, как оборудование заряжено и стабильно, данные отображаются «10-L», а затем нажмите «SET» на первом шаге, и экран отображает «L036». Это число означает, что количество шагов 36. Вы можете настроить в соответствии с вашим количеством шагов и нажать «-» эта кнопка уменьшена до нужного вам номера. Затем нажмите кнопку «SET».

2. Нажмите кнопку «установить» во второй раз, экран отображает «LP01». Эти данные регулирует цвет воды светильник бар на боковых стенок. Если светильник, подключенный к «OUT1» или «OUT2», имеет полноцветный 2811, 01-белый, 02-красный, 03-зеленый, 04-синий, 05-желтый, 06-фиолетовый, 07-голубой. Если ваш светильник-это одиночный белый светильник или теплый белый светильник, вы можете снова нажать кнопку «SET».

3. Нажмите «SET» в третий раз, чтобы отобразить «LH10», нажмите «-», чтобы увеличить скорость потока, самый быстрый-«LH01», нажмите «+», это медленно, И самое медленное-«LH99». Вы можете настроить скорость со стороны воды светильник бар в соответствии с временем вы подъем по лестнице, и установите его на той же скорости, как вы сопровождать лестницы или спуск по лестнице.

4. Пресс "набор" четвертый раз, чтобы отобразить "F036", который относится к пикселя точки светильник бар на боковая стенка лестница. "036" представляет 36 пикселей. Используйте кнопки «-» и «+» для настройки номера точки пикселя, можно установить до 800 пикселей. Выберите пиксели, которые у вас есть.

5. Нажмите «SET» в пятый раз, экран «FP01», эти данные являются режимом, у него есть только два варианта: «FP01» и «FP02», просто выберите «FP01». "FP02" еще не добавила программу к чипу, поэтому устройство не может быть использовано.

6. Нажмите «SET» в шестом раз, и отображается «FH10». Это скорость, с которой шаг лестницы включается и выключается один за другим, и скорость, с которой «FH01» включается и выключается, самая быстрая. Максимальная скорость может быть увеличена до «FH99», что является самой медленной. Настройка по "-" + ".

7. Пресс "набор" седьмой в течение долгого времени, это "E001", это относится к длина до того, как светильник панели выше шаги светильник s вверх по мере того как единое целое, от «E001» до «E255», самая короткая-1 секунда, самая короткая-255 секунд. Выберите, сколько времени вам нужно, чтобы включить светильник. Используйте «-» +» для регулировки.

8. Нажмите «SET» в восьмом раз, и он будет отображаться как «AA20». Он нуждается в другом продукте, чтобы соответствовать и сделать больше настроек. В настоящее время мы не указали оборудование, которое соответствует ему, поэтому нам нужно только настроить его на «AA01», это нормально. Он также регулируется "-" + ".

9. Нажмите «SET» в девятый раз, все отрегулированные данные перед ними будут сохранены в устройстве. Когда вы включите его в следующий раз, он все равно будет номером, который вы установите. Если вам нужно настроить любой из данных, нажмите кнопку «SET», выберите соответствующее место, которое необходимо изменить, нажмите «-» +» для настройки, И затем нажмите «SET», пока он не вернется в «10-L». Затем следующий Запуск будет последним, когда вы скорректировали данные. Если вы не хотите сохранять последние скорректированные данные, отключите питание напрямую. Данные не будут сохранены.
