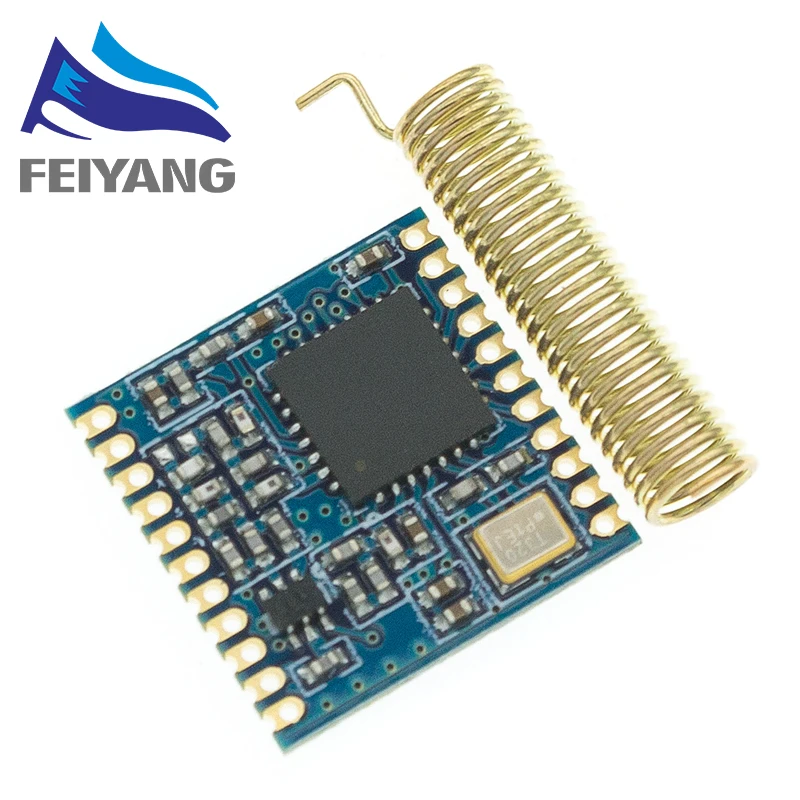

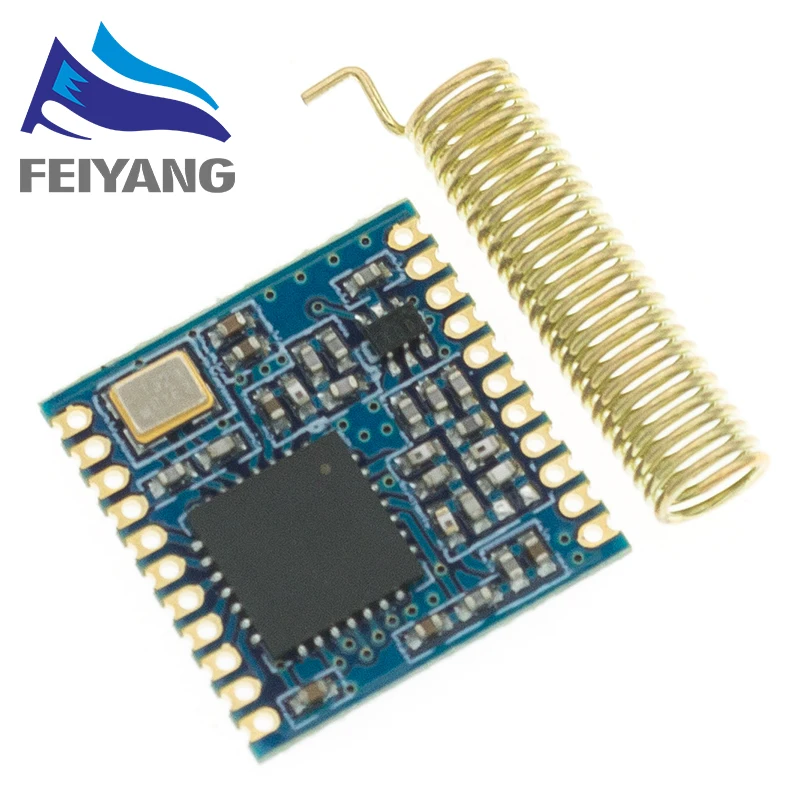

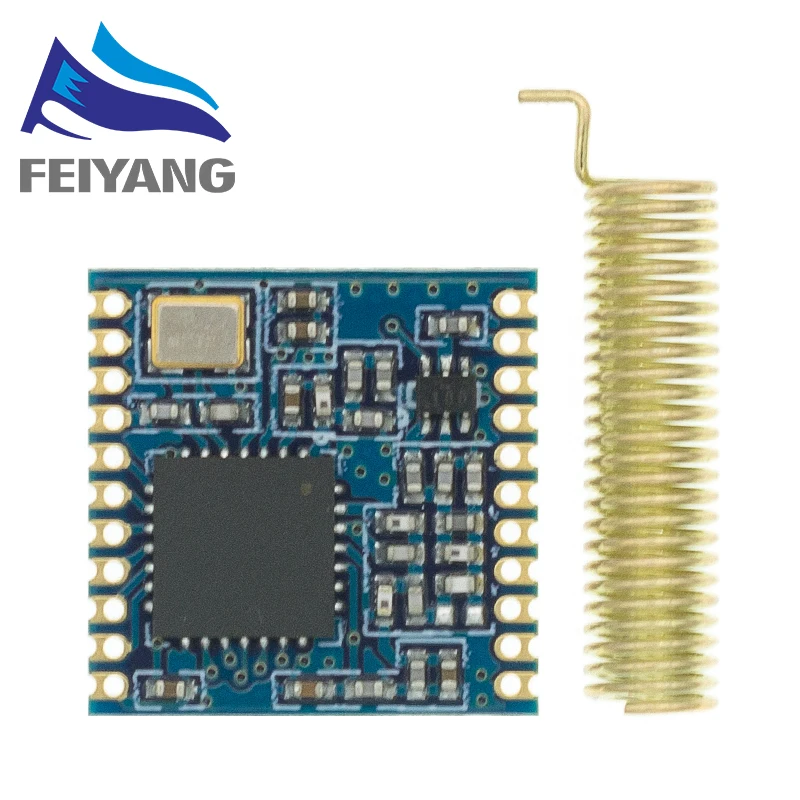

Беспроводной модуль XL1276-D01-это новейшая технология модуляции LoRaTM SEMTECH, беспроводной чип, модуль в дополнение к традиционной технологии модуляции GFSK, но также использует технологию LoRa (remote) spread spectrum, С ультра-дальней передачей спектра, высокая защита от помех и минимизирует потребление тока. С помощью режима LoRaTM можно достичь высокой чувствительности 148dbm, а с интегрированной мощностью + 20 dBm вы можете достичь сверхдальней передачи низкой мощности, модуль подходит для любых сложных условий применения беспроводной передачи данных, таких как: стол, управление умным домом, автомобильная электроника, охранная сигнализация, Промышленные системы мониторинга и контроля, системы управления орошением на большие расстояния и другие области применения. Модуль может быть легко встроен в существующий продукт или систему заказчика, стандартный интерфейс SPI, что делает общение простым и лаконичным. Клиенты только в оригинальном микро-Устройстве управления для компилирования простого протокола связи, вы можете достичь двусторонней связи для достижения передачи данных.
Второе: характеристики продукта
FSK / GFKS технология, LoRa (Удаленная) Технология распространения спектра
Полудуплексная связь
Супер анти-помех (коэффициент отклонения канала: 56 дБ)
Высокая чувствительность приема-139dbm. (32 м пассивный 10ppm с украшением в виде кристаллов)
ISM многополосный, нет необходимости применять для бесплатного использования частоты.
Многочастотный опционально, различные скорости передачи. Может использоваться в FDMA и FM технологии.
Интеллектуальный сброс, мониторинг низкого напряжения, таймер wakeup, режим низкой мощности, режим сна
Низкое энергопотребление для приема тока: 10-12 мА
256 бит FIFO TX / RX
Функция обнаружения канала RSSI
Режим передачи: FIFO/прямой режим (рекомендуемый режим упаковки FIFO)
Конфигурация: AFC/функция пробуждения воздуха/низкое энергопотребление/чувство перевозчика/исправление ошибок FEC/Шифрование AEC
Сверхдальняя передача до 5 км.
Размер модуля: 17*16,5 мм
Три: применение продукта
1) Дистанционное управление и система удаленного сбора данных
2) считывание беспроводного счетчика (счетчик воды, счетчик, газовый счетчик)
3) Беспроводная машина для заказа, нефтяное месторождение, горнодобывающая зона, площадка, завод и другие оригинальные интерфейсные системы 485/232
4) промышленный сбор данных, передача, интеллектуальная система управления
5) Беспроводная сигнализация
6) Интеллектуальная система мебели
7) система наблюдения за младенцем/Больничная система подкачки
8) Беспроводная маленькая система передачи данных
Четыре: определение интерфейса
Заказ
Определение
Описание
Примечания
1
GND
Сигнал заземления
2
Дио1
Цифровой ввод/вывод, может быть настроен
3
DIO2
Цифровой ввод/вывод, может быть настроен
4
Дио3
Цифровой ввод/вывод, может быть настроен
5
VCC
Источника питания
3,3 Вольт постоянного тока (1,8 ~ 3,6 V)
6
MISO
Выход данных SPI
7
MOSI
Выход данных SPI
8
SCK
Вход часов SPI
9
НСС
Выбор чипа SPI
10
Диод 0
Цифровой ввод/вывод, может быть настроен
См. Процедуру прерывания
11
Отдых
Сброс
12
Отдых
Сброс
13
GND
Сигнал заземления
14
Дио4
Цифровой ввод/вывод, может быть настроен
15
DIO5
Цифровой ввод/вывод, может быть настроен
16
Муравей
Интерфейс антенны
Передний конец модуля
Внешний интерфейс
Пять: Производительность параметров
Проект
Описание
Минимальное значение
Типичное значение
Максимальное значение
Блок
Рабочее напряжение
1,8
3,3
3,6
V
Рабочая температура
-20
25
70
°
Рабочая частота
410
433
525
МГц
Мощность передачи
19
20
20,5
ДБм

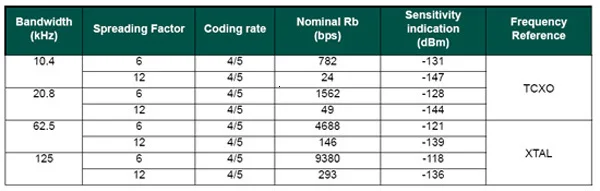

Чувствительность приема
FSK @ 1,2 K
Отклонение частоты 5K
-121
ДБм
Lora @ 146bps
BW = 62,5 кГц
SF = 12
-139
ДБм
Lora @ 293bps
BW = 125 кГц
SF = 12
-133
ДБм
