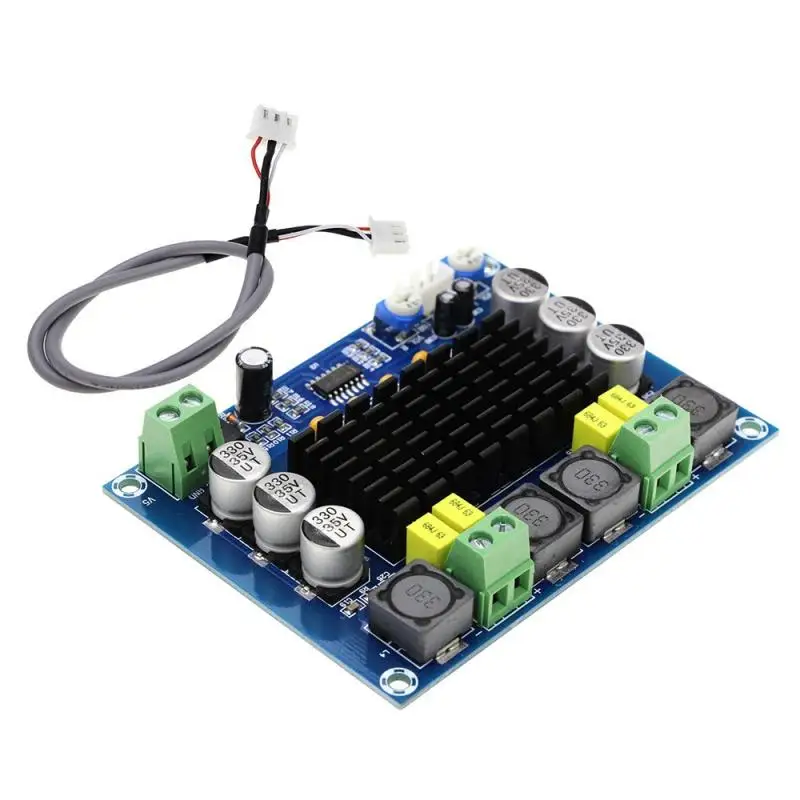

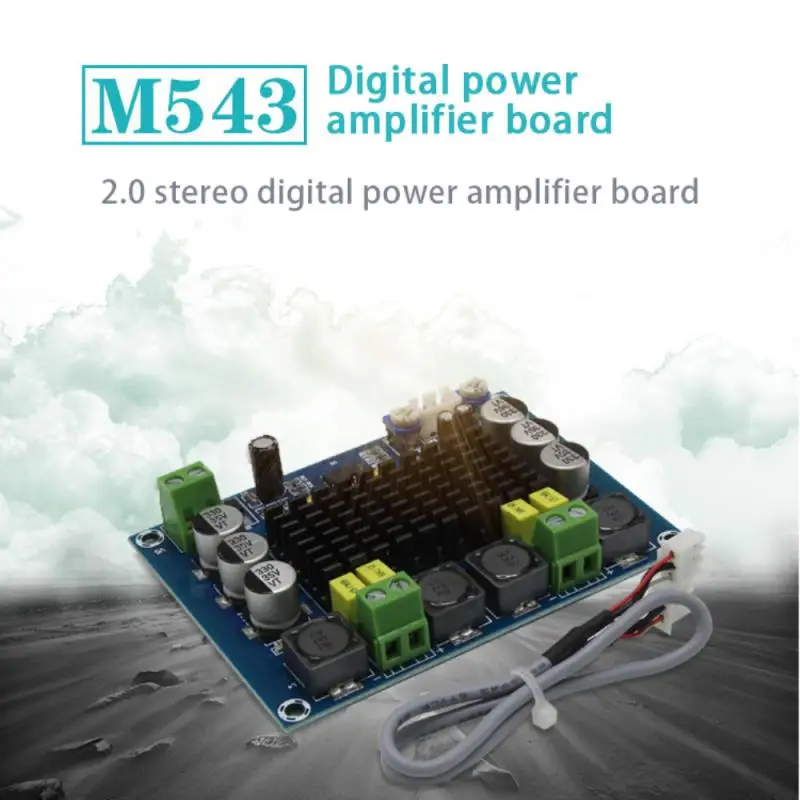

Новейшая двухканальная стерео Плата усилителя мощности цифрового звука TPA3116D2 2*120 Вт XH-M543

Описание:

Характеристики продукта:

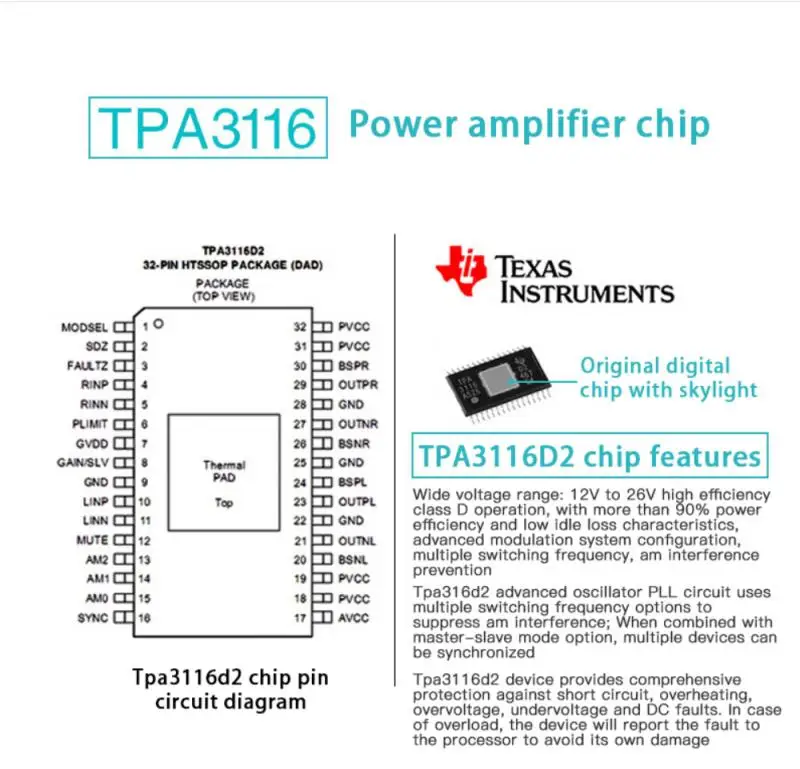

1. TPA3116D2 компании TI используется в качестве чипа усилителя мощности, обладающего характеристиками высокоэффективной коллекции

Стерео цифровой усилитель мощности для вождения до 100 в моно режиме

С 20 динамиками.

2. Два канала

3. Эффективная работа класса D: более 90% энергоэффективности и меньшие потери на холостом ходу

4. Требования блока питания снижаются за счет использования архитектуры уровня обратной связи с высоким PSRR

5. Интегрированная схема самозащиты, включая перенапряжение, пониженное напряжение, перегрев, обнаружение постоянного тока и короткое замыкание

Дорожная и другая защита

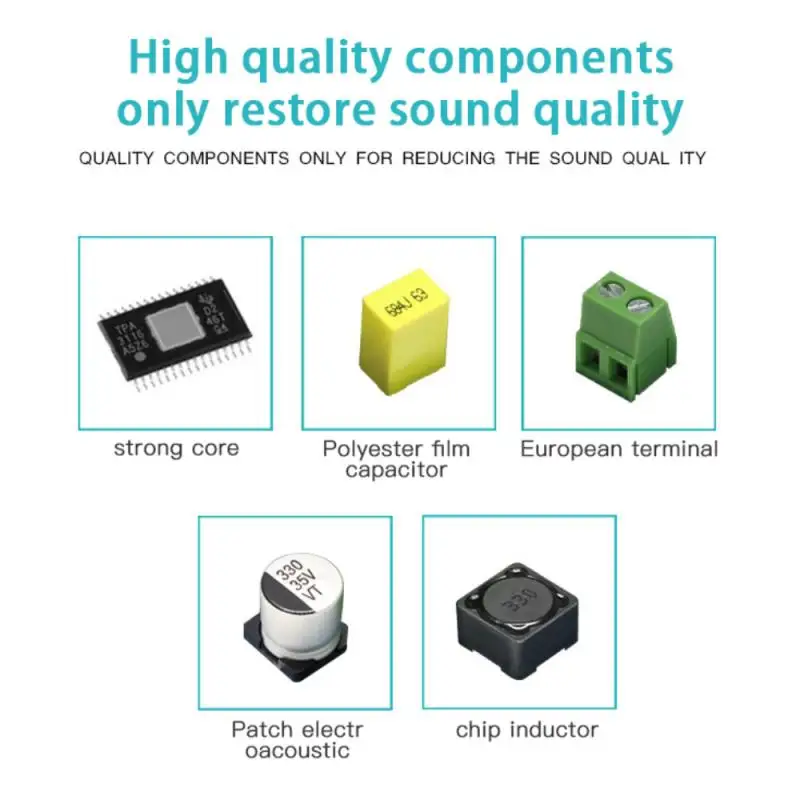

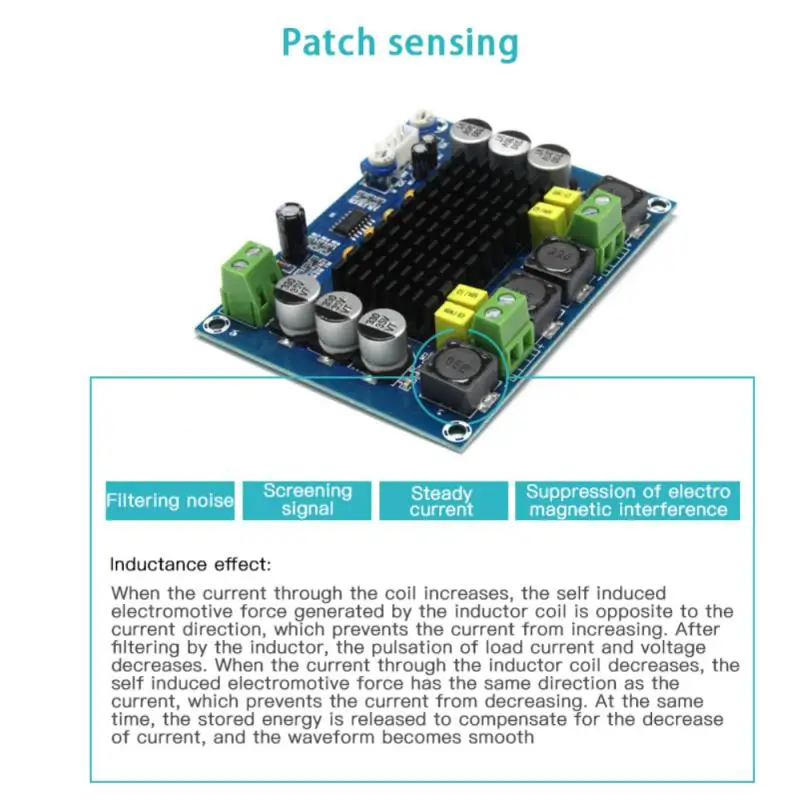

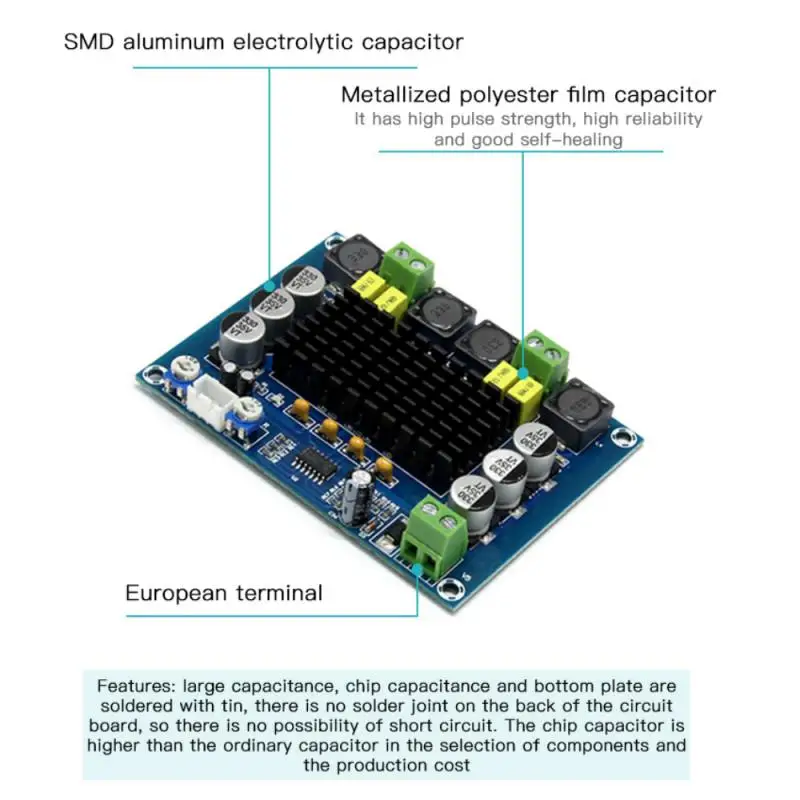

6. В модуле используется конденсатор фильтра большой емкости и диод защиты от свободного круга, что может повысить надежность

Секс.

7.(VCC положительный, GND отрицательный)

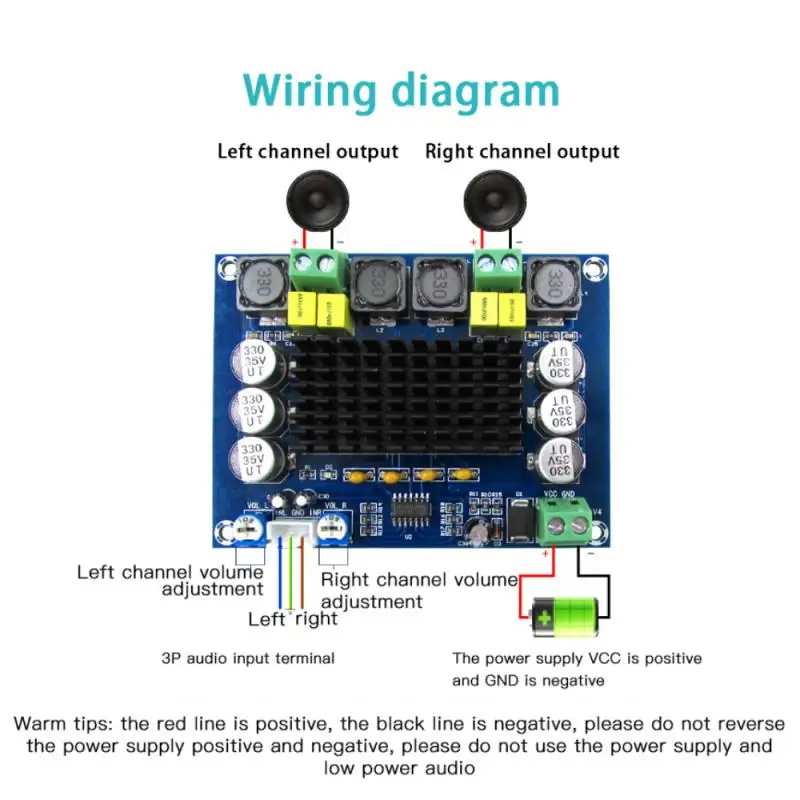

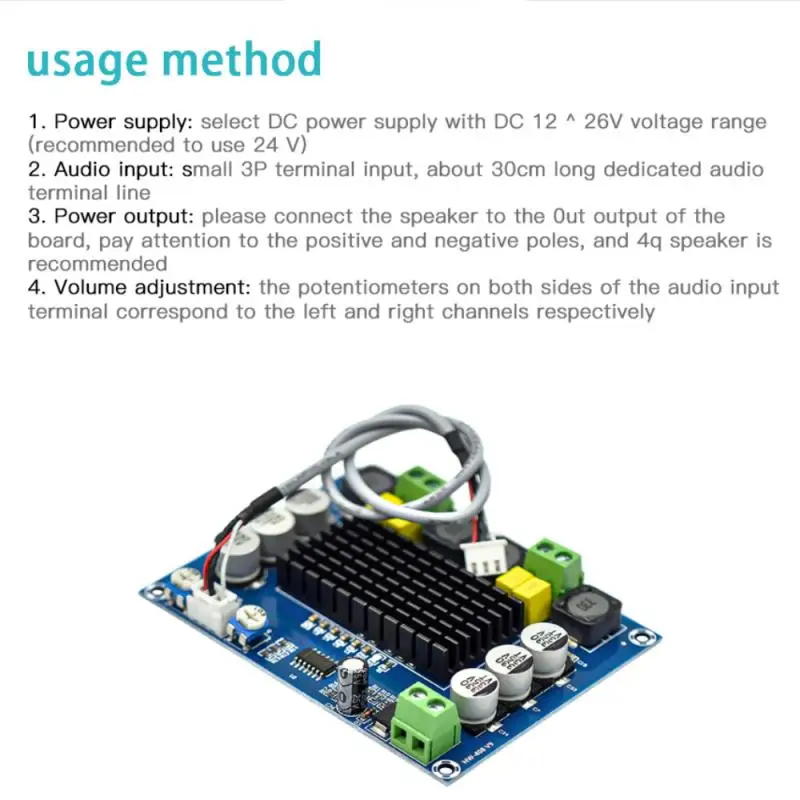

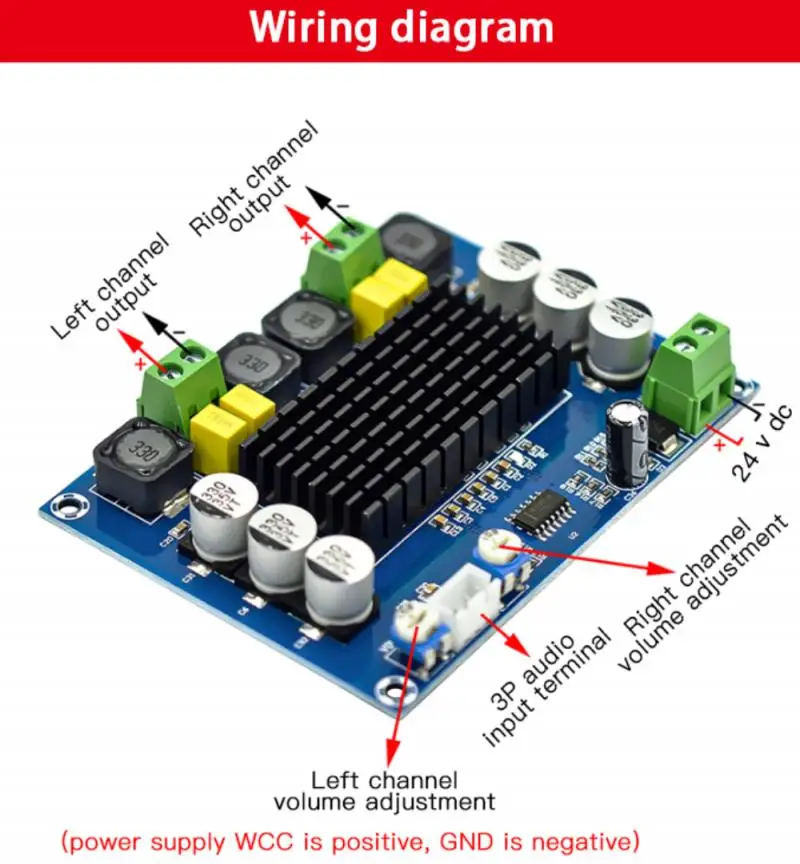

Способ применения

1. Источник питания: Выберите источник питания постоянного тока с диапазоном напряжения 12 ^ 26 в (рекомендуется изготовить

С 24 В)

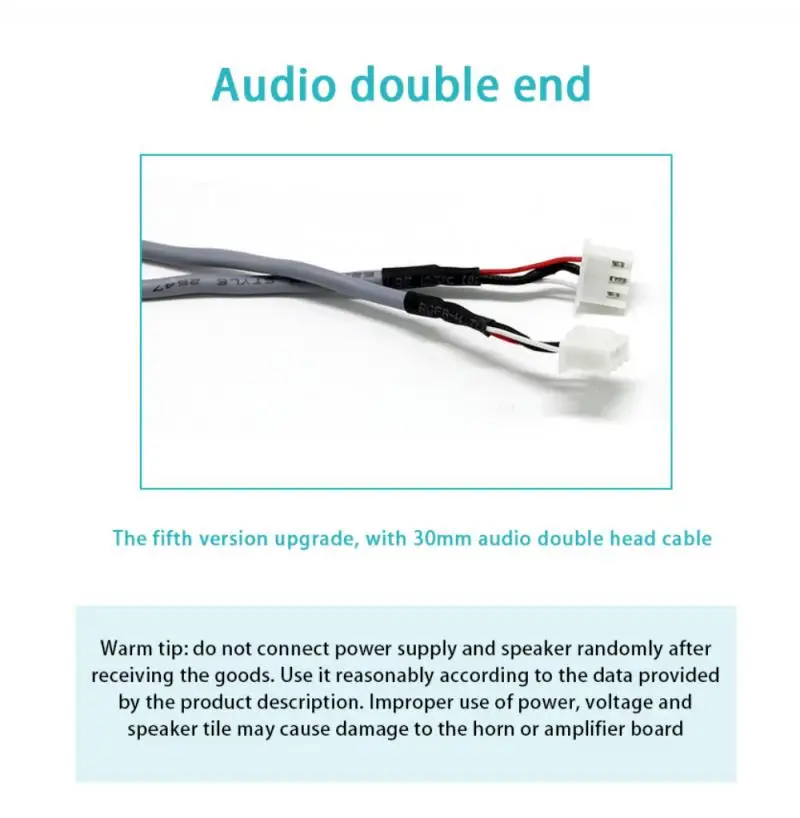

2. Аудиовход: небольшой терминальный вход 3P со специальной аудиоклеммной линией длиной около 30 см.

3. Выходная мощность: Подключите коробку динамика к выходному концу платы 0UT и обратите внимание на положительный и отрицательный полюса!

Рекомендуется использовать динамики 4Q!

4. Регулировка громкости: потенциометры с обеих сторон клеммы аудиовхода соответствуют левому и правому каналам соответственно, и используйте

Поверните отвертку для регулировки громкости

Характеристики:

Характеристики:

Напряжение питания: DC12-26V

Выходная мощность: максимум 120*2 Вт

Отношение сигнал-шум: 1 00дб

Количество каналов: двухканальный стерео

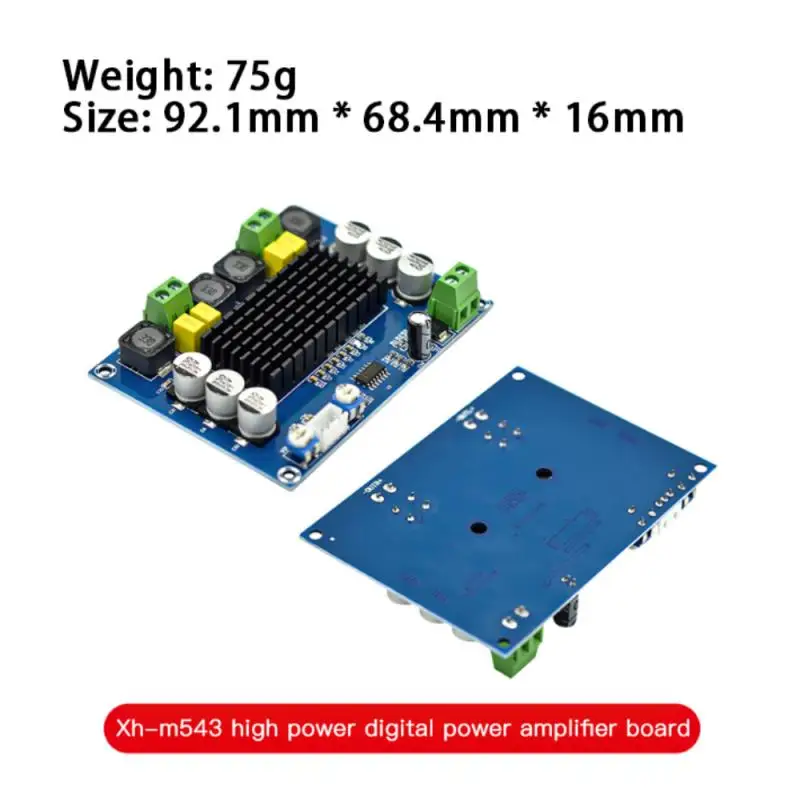

Размеры изделия: 92*68*16 (мм)

Вес: 75 г

Посылка

1 * Модуль усиления звука
