NM14 DIY ретро часы на лампах ИН-14 - набор для пайки Мастер Кит

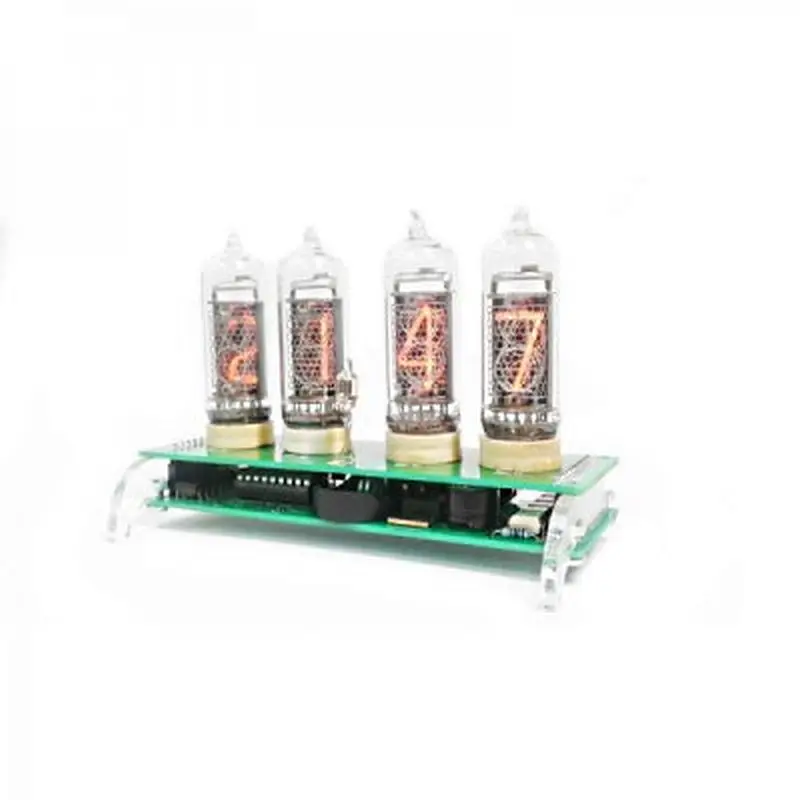

Набор для сборки часов на лампах in-14-это дизайнер для сборки ламповых часов на газоразрядных индикаторах в ретро-стиле. Часы оснащены будильником и имеют независимую от энергии память. В комплект входят доски и полный набор компонентов для сборки (поставляется в комплекте с радиолампами). В конце увлекательной сборки Вы получите готовый продукт, который понравится вам теплый светильник.

Комплект предназначен для обучения навыкам пайки, схем чтения и практичной установки собранных устройств, позволяет радиолюбителю понять, как работает микроконтроллер. Это будет интересно и полезно при ознакомлении с основами электроники и получении опыта сборки и настройки электронных устройств.

Параметр

Значение

Напряжение питания, V

5

Время отображения

24:00

Ток потребления, ма

200

Размеры модуля, мм

116 х38х70

Вес

150

Инструкция

Режим катодного антиотравления (до смены минут, есть быстрый налет всех цифр во всех лампах)

Будильник

Показатели разряда газа в-14 были произведены в прошлом году и были использованы для отображения информации (цифровой, символ), на основе плавки. В настоящее время данные лампы используются для создания часов.

Оснащен сигнализацией.

Часы имеют независимую от энергии память-В комплект входит аккумулятор CR2032.

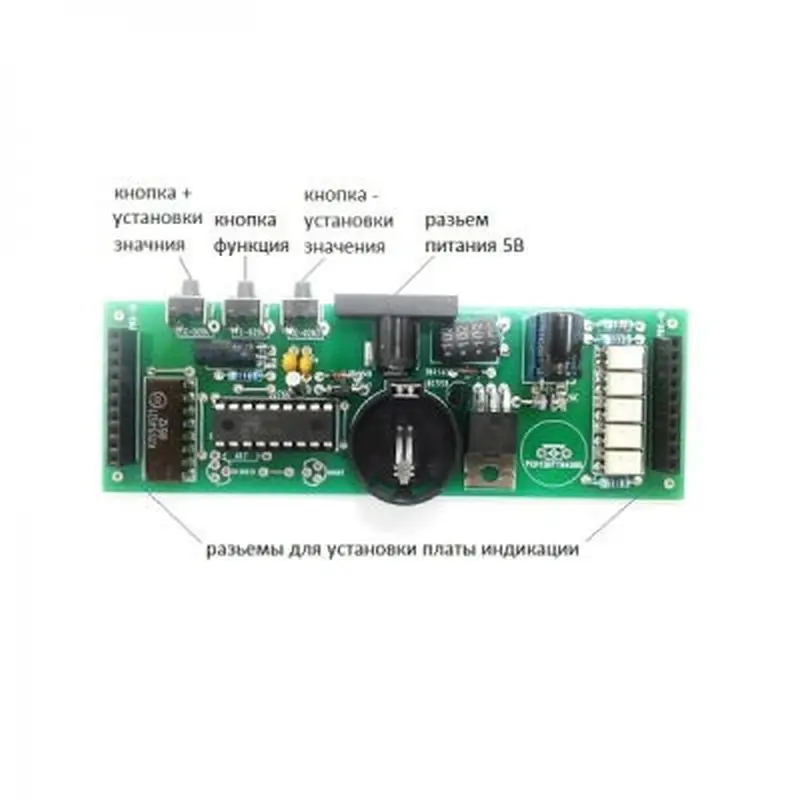

Часы управляются тремя кнопками. С помощью кнопки «функция» режимы перегружаются. Используйте кнопки set value для изменения значения в определенном режиме.

Кабель питания в комплект не входит.

Устройство разработано на двух печатных досках из стекловолокна с размерами 116x38мм. Расстояние между Соединенными пластинами 11 мм. Устанавливайте компоненты на высоту до 10 мм. Обратите особое внимание на размер полярных конденсаторов. Для «тонкого» Крепления индикаторных ламп между штырьками in-14 вставьте две спички. Расческа штифтов на индикаторной плате устанавливается со стороны треков (мы припаиваем штифты, затем Перемещаем пластиковый «зажим» на доску).

Один раз в минуту, когда изменение знака включается режим анти-отравления катодные лампы. На данный момент в каждом индикаторе есть перегон всех знаков, что делает работу часов еще более эффективной.

Внимание! После включения, не прикасайтесь к компонентам и текущей плате, цепь находится под высоким напряжением около 180 В. Это напряжение требуется для питания индикаторов лапы. Будьте осторожны, чтобы соблюсти правила работы с высоким напряжением.

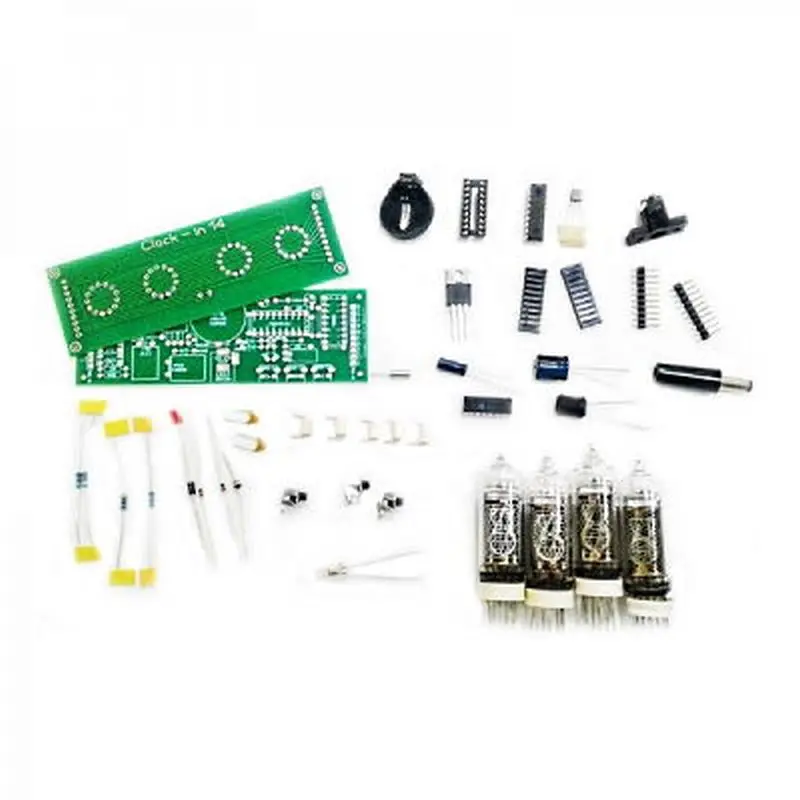

Набор для сборки часов на газоразрядных индикаторных лампах in-14

Способ монтажа и пайки Набор для сборки часов на лампах, проверки и просмотра режимов работы.

Индикаторы in-14-4 шт.

Набор электронных компонентов-1 шт.

Печатная плата 2 шт.

Инструкция-1 шт.
